2015 CITROEN C4 SPACETOURER ESP

253
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
Komplekts ievietots nodalījuma iedaļā zem
bagāžas nodalījuma grīdas.
Sistēmu veido kompresors un iemontēta
hermetizācijas produkta patrona, un jums
uz īsu lietošanas laiku ļauj saremontēt
riepu, lai jūs varētu aizbraukt līdz tuvākajai
remontdarbnīcai.
Tas, galvenokārt, paredzēts, lai aizlīmētu
iespējamos caurumus, kuri atrodas uz riepas
braucamās daļas un tās salaiduma vietā.
Riepu pagaidu remonta komplekts
Piekļuve komplektam
Atkarībā no aprīkojuma versijas, komplekts ir
novietots zem priekšējā pasažiera sēdekļa vai
nodalījumā zem 2. rindas pasažiera kājām.
7
Praktiskā informācija

257
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
F Iedarbiniet kompresoru, ieslēdzot slēdzi B pozīcijā "I", līdz spiediens riepās sasniedz
2,0 bārus.
H

ermetizācijas produkts zem spiediena ir
iepildīts riepā. Neatvienojiet vārsta cauruli
šīs darbības laikā (iespējams notraipīties).
Ja apmēram 5 minūšu laikā jums
neizdodas sasniegt šādu spiedienu,
tas nozīmē, ka riepa vairs nav
saremontējama. Par automašīnas
evakuāciju sazinieties ar CITROËN
pārstāvniecību vai kvalificētu
remontdarbnīcu. F
N oņemiet komplektu un atskrūvējiet balto
cauruli.
U

zmanieties, lai nesasmērētu savu
automašīnu ar šķidruma paliekām.
Novietojiet komplektu ērti sasniedzamā
vietā.
F

N
ekavējoties uzsāciet braukšanu,
nobrauciet apmēram 5 km nelielā ātrumā
(no 20 līdz 60 km/h), lai bojājums varētu
aizlīmēties.
F

A
pstādiniet automašīnu un pārbaudiet
remontēto vietu un ar komplekta palīdzību
pārbaudiet spiedienu riepā.
Riepas spiediena detektors
Pēc riepas remonta signāllampiņa
turpina degt līdz brīdim, līdz tiek
atjaunota sistēmas darbība.
Lai iegūtu vairāk informācijas, skatīt
sadaļu "Riepu spiediena detektors".
7
3UDNWLVN

258
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
2. Piepumpēšana
F Pagrieziet slēdzi A pozīcijā "Piepumpēšana".
F

P
ilnībā atritiniet melno cauruli H .
F

P
ievienojiet melno caurulīti
uzreiz pie remontētās riepas ventiļa. F
V ēlreiz ieslēdziet kompresora elektronisko
kontaktdakšu automašīnas 12 V
kontaktligzdā.
F

V
ēlreiz iedarbiniet automašīnu un darbiniet
tās dzinēju.
Tiklīdz iespējams, ierodieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Noteikti informējiet servisa centra
darbinieku, ka esat izmantojis šo
komplektu. Pēc tam, kad būs veikta riepas
diagnostika, jūs informēs, vai bojāto riepu
iespējams saremontēt vai tā jānomaina. F
N oregulējiet spiedienu riepā ar kompresora
palīdzību (lai piesūknētu - slēdzis B
pozīcijā " I" ; lai izlaistu gaisu - slēdzis B
pozīcijā " O" un nospiežot pogu C ), ievērojot
spiediena parametrus, kas norādīti uz
automašīnā ielīmētās uzlīmes un atrodas
uz vadītāja durvīm.
B

ūtiska spiediena krišanās norāda, ka
bojātā vieta nav pilnībā aizlīmējusies,
tāpēc par automašīnas evakuāciju
sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
F

N
oņemiet komplektu un novietojiet to vietā.
F

B
rauciet ar ierobežotu ātrumu (līdz 80 km/h),
nepārsniedzot 200 km.
Praktiskā informācija

265
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
Bojāto riteni nav iespējams nostiprināt
zem automašīnas. Tas ir jāievieto bagāžas
nodalījumā. Lai pasargātu bagāžas
nodalījuma iekšpusi, izmantojiet tā pārsegu.
F Lai piekļūtu citiem instrumentiem (domkrats un alumīnija riteņa skrūves
aizsarguzgaļa demontāžas instruments),
nospiediet mēlīti, pārbīdiet kastes vāku līdz
pusei un tad to noņemiet.
Rezerves riteņa novietošana
atpakaļ
F Ievietojiet attiecīgos instrumentus kastē un aizveriet tās vāku.
F

N
ovietojiet instrumentu kasti zemē.
Instrumentu novietošana vietā
F Ievietojiet instrumentus kastē un kasti ievietojiet bagāžas nodalījumā.
F

S
aritiniet vinču, atslēgu griežot
pulksteņrādītāja virzienā
: tad, kad vads
ir pilnībā saritināts, jūs vairs neizjutīsiet
pretestību.
F

A
tlikušos instrumentus ievietojiet bagāžas
nodalījuma novietnēs.
7

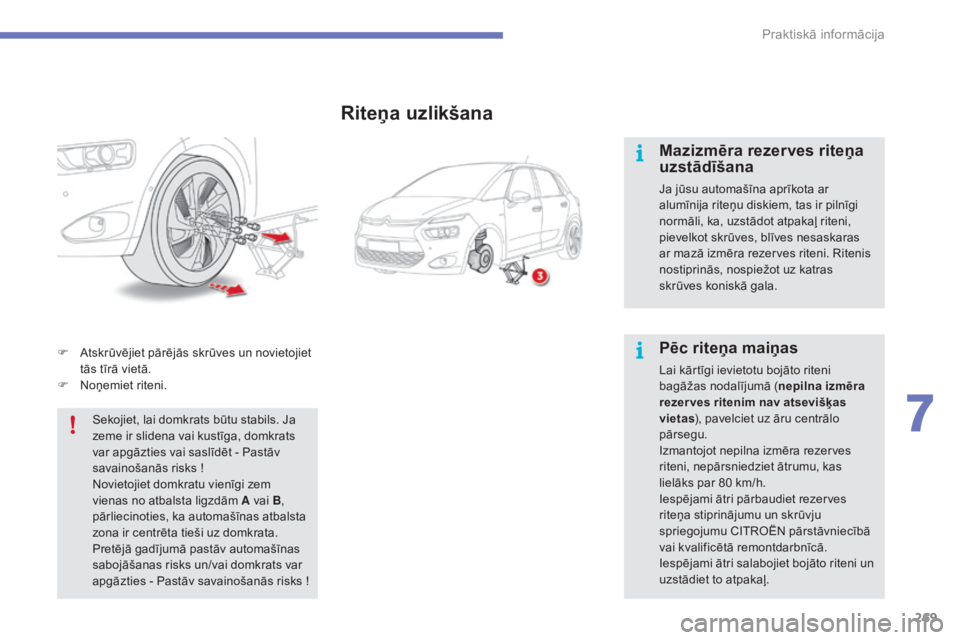

Praktiskā informācija

269
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
F Atskrūvējiet pārējās skrūves un novietojiet tās tīrā vietā.
F

N
oņemiet riteni.
Sekojiet, lai domkrats būtu stabils. Ja
zeme ir slidena vai kustīga, domkrats
var apgāzties vai saslīdēt - Pastāv
savainošanās risks !
Novietojiet domkratu vienīgi zem
vienas no atbalsta ligzdām A vai B,
pārliecinoties, ka automašīnas atbalsta
zona ir centrēta tieši uz domkrata.
Pretējā gadījumā pastāv automašīnas
sabojāšanas risks un/vai domkrats var
apgāzties - Pastāv savainošanās risks !
Riteņa uzlikšana
Mazizmēra rezerves riteņa
uzstādīšana
Ja jūsu automašīna aprīkota ar
alumīnija riteņu diskiem, tas ir pilnīgi
normāli, ka, uzstādot atpakaļ riteni,
pievelkot skrūves, blīves nesaskaras
ar mazā izmēra rezerves riteni. Ritenis
nostiprinās, nospiežot uz katras
skrūves koniskā gala.
Pēc riteņa maiņas
Lai kārtīgi ievietotu bojāto riteni
bagāžas nodalījumā ( nepilna izmēra
rezer ves ritenim nav atsevišķas
vietas ), pavelciet uz āru centrālo
pārsegu.
Izmantojot nepilna izmēra rezerves
riteni, nepārsniedziet ātrumu, kas
lielāks par 80 km/h.
Iespējami ātri pārbaudiet rezerves
riteņa stiprinājumu un skrūvju
spriegojumu CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Iespējami ātri salabojiet bojāto riteni un
uzstādiet to atpakaļ.
7
3UDNWLVN

273
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
Tuvās virzienrādītājas gaismas
(modelis ar ksenona lukturiem)Tālās gaismas (ksenona modelis)
F Noņemiet plastmasas vāku, pavelkot mēlīti.
F
U zspiediet uz savienotāja.
F

I
zņemiet spuldzi, lai to nomainītu.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Ksenona D1S lampiņas nomaiņu
veiciet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā, jo pastāv
elektrotraumas risks.
Gadījumā, ja kāda no šīm 2 D5S
lampiņām ir bojāta, ieteicams nomainīt
lampiņu arī otrā pusē.
Lukturi ir aprīkoti ar polikarbonāta
stiklojumu, kas pārklāts ar aizsarglaku

:
F

n

etīriet to ne ar asām vai
abrazīvām drāniņām, ne
šķīdinātāju vai kodīgu vielu

;
F

i

zmantojiet sūkli un ziepjūdeni vai
pH neitrālu līdzekli

;
F

m

azgājot netīrumus un izmantojot
augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz
galvenajiem lukturiem, gaismām
un to apmalēm, lai nesabojātu to
lakojumu un hermētiskās apmales.
Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vairākas minūtes
(iespējams smagi apdedzināties).
F

N

epieskarieties spuldzītēm ar
pirkstiem. Izmantojiet neplūksnainu
drāniņu.
Lai nesabojātu lukturi, obligāti
izmantojamas vienīgi antiultravioleto
staru (UV) tipa lampas.
Bojāto spuldzīti nomainiet tikai ar tādu
pašu jaunu spuldzīti, kam ir tāds pats
atsauces numurs un parametri.
7
Praktiskā informācija

288
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
12 V akumulators
Akumulators atrodas zem motora pārsega.
Lai piekļūtu spailei (+) :
F
a
tbloķējiet motora pārsegu, izmantojot
iekšējo slēdzi, tad ārējo slēdzi ;
F

p
aceliet motora pārsegu un nofiksējiet to ar
pārsega balstu ;
F

l
ai piekļūtu spailei (+), noņemiet plastmasas
vāciņu.
Piekļūšana akumulatoram
Veids, kā iedarbināt dzinēju, izmantojot rezerves akumulatoru, vai uzlādēt jūsu izlādēto akumulatoru.
Šādas uzlīmes klātbūtne tieši ar
Stop&Start, norāda, ka automašīna
aprīkota ar īpašu tehnoloģiju un
parametru 12V svinu saturošu
akumulatoru, kā nomaiņas vai
atslēgšanas gadījumā nepieciešama
CITROËN pārstāvniecības vai
kvalificētas remontdarbnīcas palīdzība.
Pēc akumulatora ievietošanas atpakaļ
Stop&Start aktivizēsies tikai pēc
ilgstošas automašīnas imobilizācijas,
kas atkarīga no laika apstākļiem un
akumulatora lādiņa stāvokļa (līdz pat
8 stundām). Ja jūsu automašīnas akumulators ir izlādējies,
dzinēju iespējams iedarbināt no jauna ar
rezerves akumulatora baterijas (ārēju vai no
citas automašīnas) un rezerves vadu palīdzību.
Lai iedarbinātu dzinēju no
cita akumulatora
Vispirms pārbaudiet, vai rezerves
akumulatora baterijas miminālais spriegums
ir 12 V un tās minimālā kapacitāte ir vienāda
ar izlādētās akumulatora baterijas kapacitāti.
Nedarbiniet dzinēju, pieslēdzot akumulatora
baterijas lādētāju.
Neatvienojiet spaili (+), dzinējam darbojoties.
Praktiskā informācija

290
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
Akumulatoru sastāvā ir tādas kaitīgas vielas
kā sērskābe un svins. No tām ir jāatbrīvojas
atbilstoši likumdošanā noteiktajām normām.
Akumulatori nekādā gadījumā nedrīkst
tikt izsviesti kopā ar mājsaimniecības
atkritumiem.
Izlietotās baterijas un akumulatorus
nododiet tam paredzētā nodošanas punktā.
Pirms uzsākt darbības ar akumulatoru,
nodrošiniet savas sejas un acu
aizsardzību.
Lai izvairītos no sprādzienbīstamas
situācijas vai uzliesmošanas, jebkura
darbība ar akumulatoru veicama
vēdināmā telpā un nostatu no liesmām
vai dzirksteļu izcelsmes avotiem.
Nemēģiniet uzlādēt sasalušu
akumulatoru ; vispirms tas ir jāatkausē,
lai izvairītos no sprādzienbīstamas
situācijas. Ja tas ir bijis sasalis, pirms
uzlādēšanas pārbaudiet akumulatoru
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā, kas pārbaudīs, vai visas
tā iekšējās sastāvdaļas nav bojātas, vai
korpuss nav ieplīsis, kas varētu izraisīt
toksiskās un kodīgās skābes noplūšanu.
Nesajauciet polaritātes un izmantojiet
vienīgi 12 V lādētāju.
Neatvienojiet akumulatora vadus, ja
dzinējs darbojas.
Nelādējiet pie automašīnas
elektrosistēmas pieslēgtu akumulatoru.
Darbību beigās nomazgājiet rokas.
Ja automašīna netiek lietota ilgāk
par vienu mēnesi, ieteicams atvienot
akumulatora vadus. Ja jūsu automašīna ir aprīkota
ar elektrisko vai automātisko
pārneskumkārbu, nestumiet
automašīnu, lai iedarbinātu dzinēju.Lai uzlādētu akumulatoru ar
akumulatoru lādētāja palīdzību
F Atvienojiet akumulatoru, sākot ar spaili (-).
F
I evērojiet akumulatora izgatavotāja
lietošanas instrukciju.
F

P
ievienojiet akumulatoru, sākot ar spaili (-).
F

P
ārbaudiet akumulatora spaiļu tīrību ;
ja tās sedz sulfāts (balti vai zaļgani
nosēdumi), atvienojiet vadus un notīriet
spailes. Ar Stop&Start akumulatora uzlādēšanai
nav nepieciešama tā atslēgšana.
Nespiediet pārāk stipri uz paliktņa,
jo, ja gredzens ir slikti nostiprināts,
tā aizvēršana nav iespējama

; veiciet
procedūru no jauna.
Spailes (+) atvienošana
F Paceliet paliktni D līdz maksimumam, lai
atslēgtu gredzenu E .
Spailes (+) pievienošana no jauna
F Novietojiet gredzenu E , kas noņemts no
vada, akumulatora baterijas spailes (+).
F

V
ertikāli uzspiediet uz gredzena E , lai to
labi nostiprinātu pret akumulatora bateriju.
F

U
zskrūvējiet gredzenu, atbīdot novietojuma
kronšteinu, pēc tam nolaižot paliktni D .
