Îngrijirea autovehiculului207
■ Consultaţi manualul de utilizarepentru informaţii suplimentare.
■ Poate exista gaz exploziv în apropierea bateriei.
Dezaerarea sistemului de
alimentare cu motorină
Dacă rezervorul s-a golit, sistemul de
alimentare cu motorină trebuie aerisit. Porniţi contactul de trei ori timp de
15 secunde una după alta. Apoi
porniţi motorul, dar nu mai mult de 40 de secunde. Repetaţi acest proces
după minimum 5 secunde. Dacă
motorul nu porneşte apelaţi la un
atelier service specializat pentru
asistenţă.Înlocuirea ştergătorului de
parbriz
Ridicaţi braţul ştergătorului până
când acesta rămâne în poziţie
verticală. Apăsaţi opritoarele de pe
ambele părţi, înclinaţi lama
ştergătorului la un unghi de 90° faţă
de braţul ştergătorului şi scoateţi
trăgând în sus.
Montaţi la loc în ordine inversă.
Coborâţi cu atenţie braţul
ştergătorului.
Lama ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform
indicaţiei din figură şi detaşaţi-o de
braţul ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până la cuplare.
Coborâţi cu atenţie braţul
ştergătorului.
Page 210 of 283
208Îngrijirea autovehicululuiÎnlocuirea becurilorDecuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază! Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.
Farurile cu halogen
Faruri cu halogen cu becuri separate
pentru lămpile de poziţie laterale,
faza lungă şi faza scurtă.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (1)
Faza scurtă (2)
Faza lungă (3)
Lămpi de semnalizare din faţă
3 212.
Faza scurtă
1. Rotiţi capacul (2) în sens antiorar
şi scoateţi-l.
Page 211 of 283
Îngrijirea autovehiculului209
2. Apăsaţi clema pentru a desfacesoclul becului. Scoateţi soclul
becului din reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului cu clema în jos şi cuplaţi în reflector
cu un declic.
5. Montaţi capacul.
Faza lungă
1. Rotiţi capacul (3) în sens antiorar şi scoateţi-l.
2. Apăsaţi clema pentru a desfacesoclul becului. Scoateţi soclul
becului din reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului cu clema în jos şi cuplaţi în reflector
cu un declic.
5. Montaţi capacul.
Page 212 of 283

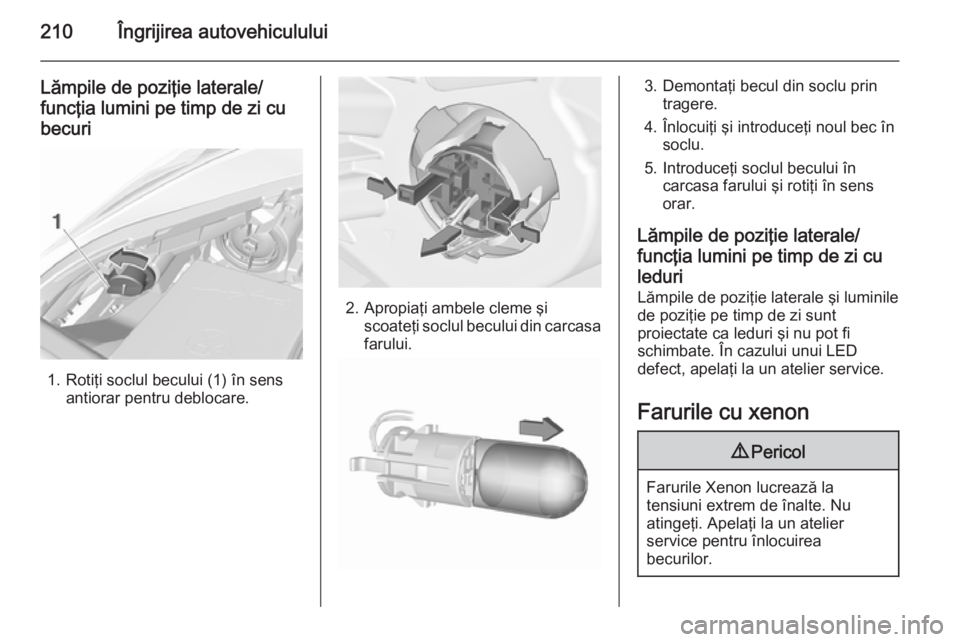

210Îngrijirea autovehiculului
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi cu becuri
1. Rotiţi soclul becului (1) în sens antiorar pentru deblocare.
2. Apropiaţi ambele cleme şiscoateţi soclul becului din carcasa
farului.
3. Demontaţi becul din soclu prin tragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în carcasa farului şi rotiţi în sens
orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi cu
leduri
Lămpile de poziţie laterale şi luminile
de poziţie pe timp de zi sunt
proiectate ca leduri şi nu pot fi
schimbate. În cazului unui LED
defect, apelaţi la un atelier service.
Farurile cu xenon9 Pericol
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Page 213 of 283
Îngrijirea autovehiculului211
Lămpile de poziţie laterale/utilizarea
luminilor de poziţie pe timp de zi sunt
proiectate ca leduri şi nu pot fi
schimbate.
Becuri le pentru lămpile de Viraj se
pot înlocui.
Lămpi de semnalizare din faţă
3 212.
Iluminatul în curbă
1. Rotiţi capacul (3) în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Scoateţi prin decuplare şi tragere becul din fişa conectoare.
4. Înlocuiţi becul. Conectaţi şi cuplaţi
soclul becului la fişa conectoare.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orarpentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Proiectoarele de ceaţă Becurile sunt accesibile din partea de
dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
Page 214 of 283
212Îngrijirea autovehiculului
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Lămpile de semnalizare
din faţă Lămpile de semnalizare din faţă suntalcătuite din becuri cu durata mare de
utilizare şi nu pot fi schimbate.
În cazului defectării unui bec cu
durată mare de utilizare, apelaţi la un
atelier service.
Lămpile de poziţie din
spate
1. Desfaceţi capacul din portbagaj de pe partea corespunzătoare şi
scoateţi-l afară.
2. Deşurubaţi manual ambele piuliţe
de fixare din plastic.
Page 215 of 283
Îngrijirea autovehiculului213
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Presaţi clemele de fixare şi scoateţi soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi şi înlocuiţi becul împingând uşor becul în soclu şi
rotind în sens antiorar:
Lampa de poziţie spate/stopul de
frână 1
Lampa de semnalizare 2
6. Introduceţi şi rotiţi becul în sens orar în blocul optic spate. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroseria
autovehiculului şi strângeţi
piuliţele de plastic de fixare din
interiorul portbagajului.
Închideţi şi cuplaţi capacul.
Lampa de marşarier/lampa de ceaţă spate
Lampa de marşarier se află în blocul optic din partea dreaptă a hayonului,
iar lampa de ceaţă spate se află în
blocul optic din partea stângă a
hayonului.
Descrierea înlocuirii becurilor este
identică pentru ambele lămpi.
1. Scoateţi şurubul din hayon.
Page 216 of 283
214Îngrijirea autovehiculului
2. Trageţi blocul optic puţin înspreafară, apoi scoateţi-l din hayon.
3. Demontaţi prin rotire soclul becului.
4. Scoateţi becul împingând uşor însoclu şi rotind în sens antiorar.
Înlocuiţi becul.
5. Introduceţi soclul becului în bloc şi
rotiţi pentru fixare.
6. Montaţi blocul optic în hayon şi fixaţi cu şurubul.
Lămpile de semnalizare
laterale Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
