Page 305 of 353

Manutenzione303
È vietato l'uso di oli motore con
ACEA A1/B1 soltanto o solo A5/B5, in quanto possono causare danni al mo‐
tore a lungo termine in certe condi‐
zioni di esercizio.
Selezionare l'olio motore adatto in base alla qualità e alla temperatura
ambiente minima 3 306.
Altri additivi dell'olio motore
L'uso di altri additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce in‐
formazioni sulla densità dell'olio.
L'olio multigrado è indicato da due ci‐ fre, ad esempio SAE 5W-30. La primacifra, seguita da una W, indica la vi‐
scosità alle basse temperature, men‐
tre la seconda cifra mostra la visco‐
sità alle alte temperature.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tem‐
peratura ambiente minima 3 306.Tutti i gradi di viscosità raccomandati
sono idonei per temperature am‐
biente elevate.
Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante an‐ tigelo acido organico del tipo a lunga
durata (LLC) approvato per il veicolo.
Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -28 °C . Nei paesi settentrionali,
caratterizzati da temperature molto
basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -37 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di altri additivi del liquido
di raffreddamento che servono a for‐
nire una maggiore protezione anticor‐ rosione o una tenuta contro le perditeminori può causare problemi di fun‐
zionamento. Si declina ogni respon‐
sabilità per eventuali conseguenze
dell'uso di altri additivi del liquido di
raffreddamento.Liquido dei freni e della frizione
Con il tempo, il liquido dei freni as‐
sorbe umidità, e questo riduce l'effi‐
cacia dei freni. Il liquido dei freni dovrà
pertanto essere sostituito all'inter‐
vallo specificato.
Page 306 of 353

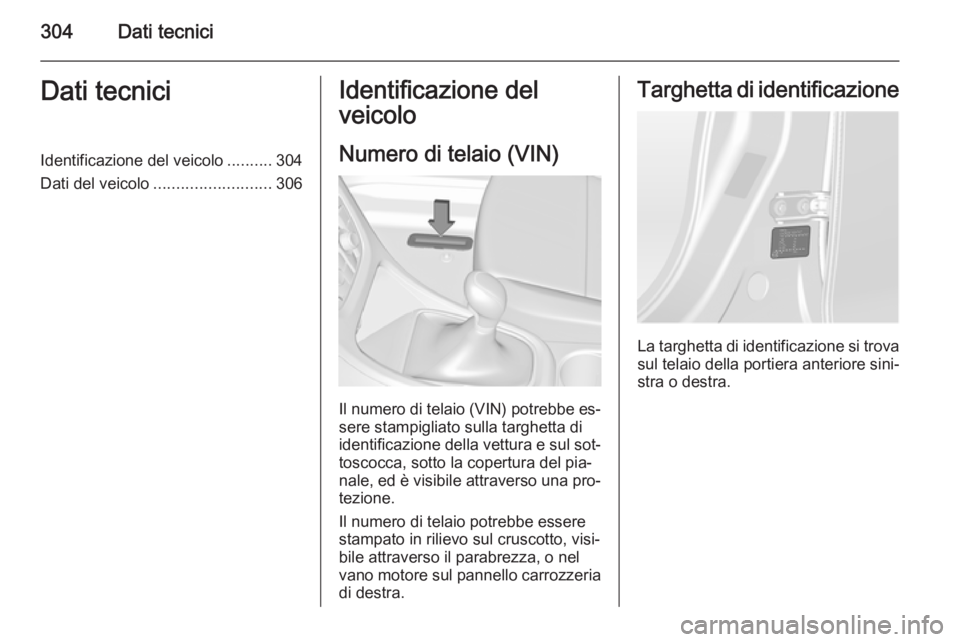

304Dati tecniciDati tecniciIdentificazione del veicolo..........304
Dati del veicolo .......................... 306Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio (VIN) potrebbe es‐sere stampigliato sulla targhetta di
identificazione della vettura e sul sot‐
toscocca, sotto la copertura del pia‐
nale, ed è visibile attraverso una pro‐
tezione.
Il numero di telaio potrebbe essere
stampato in rilievo sul cruscotto, visi‐
bile attraverso il parabrezza, o nel
vano motore sul pannello carrozzeria
di destra.
Targhetta di identificazione
La targhetta di identificazione si trova sul telaio della portiera anteriore sini‐
stra o destra.
Page 307 of 353

Dati tecnici305

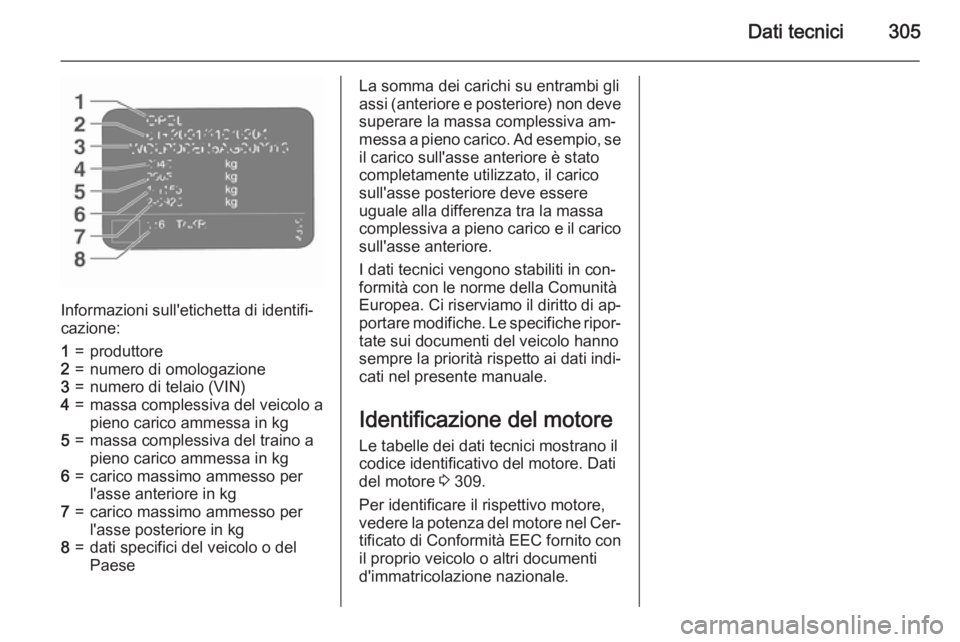

Informazioni sull'etichetta di identifi‐
cazione:
1=produttore2=numero di omologazione3=numero di telaio (VIN)4=massa complessiva del veicolo a
pieno carico ammessa in kg5=massa complessiva del traino a
pieno carico ammessa in kg6=carico massimo ammesso per
l'asse anteriore in kg7=carico massimo ammesso per
l'asse posteriore in kg8=dati specifici del veicolo o del
PaeseLa somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva am‐
messa a pieno carico. Ad esempio, se il carico sull'asse anteriore è stato
completamente utilizzato, il carico
sull'asse posteriore deve essere
uguale alla differenza tra la massa
complessiva a pieno carico e il carico
sull'asse anteriore.
I dati tecnici vengono stabiliti in con‐
formità con le norme della Comunità
Europea. Ci riserviamo il diritto di ap‐
portare modifiche. Le specifiche ripor‐
tate sui documenti del veicolo hanno
sempre la priorità rispetto ai dati indi‐
cati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore 3 309.
Per identificare il rispettivo motore,
vedere la potenza del motore nel Cer‐
tificato di Conformità EEC fornito con
il proprio veicolo o altri documenti
d'immatricolazione nazionale.
Page 308 of 353

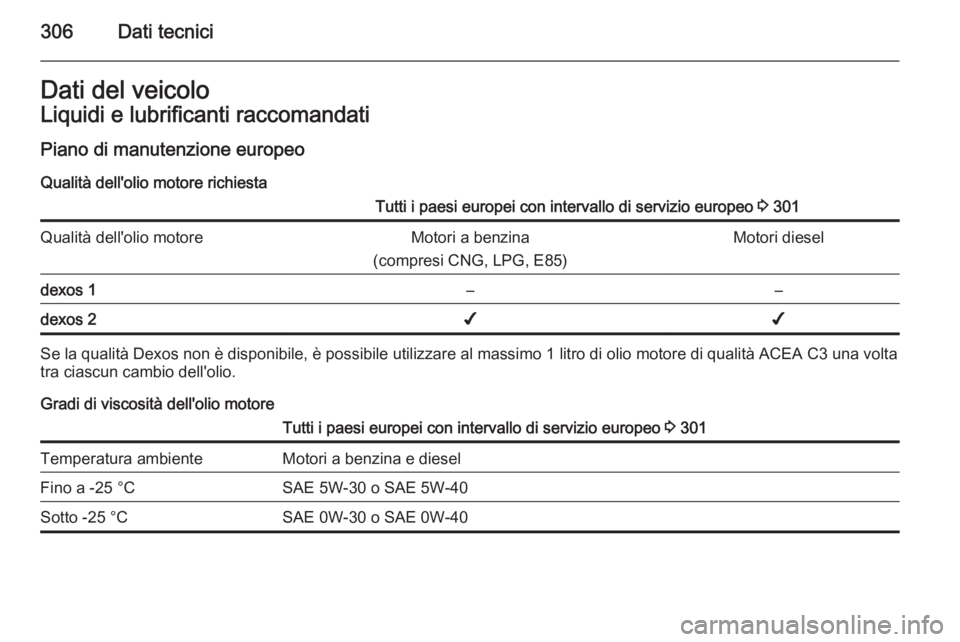

306Dati tecniciDati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo Qualità dell'olio motore richiestaTutti i paesi europei con intervallo di servizio europeo 3 301Qualità dell'olio motoreMotori a benzina
(compresi CNG, LPG, E85)Motori dieseldexos 1––dexos 2✔✔
Se la qualità Dexos non è disponibile, è possibile utilizzare al massimo 1 litro di olio motore di qualità ACEA C3 una volta
tra ciascun cambio dell'olio.
Gradi di viscosità dell'olio motore
Tutti i paesi europei con intervallo di servizio europeo 3 301Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40
Page 309 of 353
Dati tecnici307
Piano di manutenzione internazionaleQualità dell'olio motore richiestaTutti i paesi con intervallo di servizio internazionale 3 301Qualità dell'olio motoreMotori a benzina
(compresi CNG, LPG, E85)Motori dieseldexos 1 (se disponibile)✔–dexos 2✔✔
Se la qualità Dexos non è disponibile, è possibile utilizzare le qualità dell'olio:
Tutti i paesi con intervallo di servizio internazionale 3 301Qualità dell'olio motoreMotori a benzina
(compresi CNG, LPG, E85)Motori dieselGM-LL-A-025✔–GM-LL-B-025–✔
Page 310 of 353
308Dati tecnici

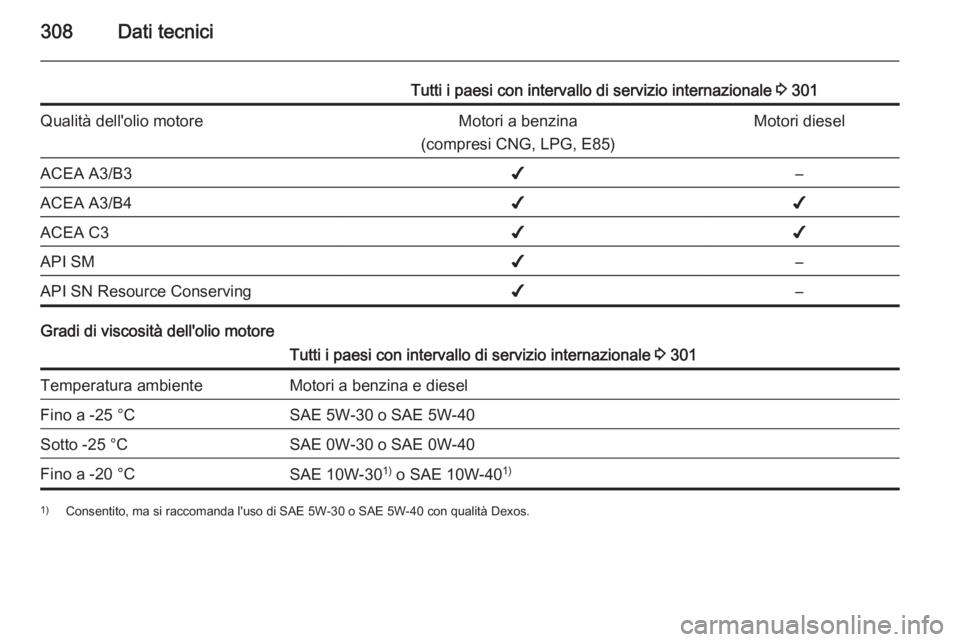

Tutti i paesi con intervallo di servizio internazionale 3 301Qualità dell'olio motoreMotori a benzina
(compresi CNG, LPG, E85)Motori dieselACEA A3/B3✔–ACEA A3/B4✔✔ACEA C3✔✔API SM✔–API SN Resource Conserving✔–
Gradi di viscosità dell'olio motore
Tutti i paesi con intervallo di servizio internazionale 3 301Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40Fino a -20 °CSAE 10W-30 1)
o SAE 10W-40 1)1)
Consentito, ma si raccomanda l'uso di SAE 5W-30 o SAE 5W-40 con qualità Dexos.
Page 311 of 353

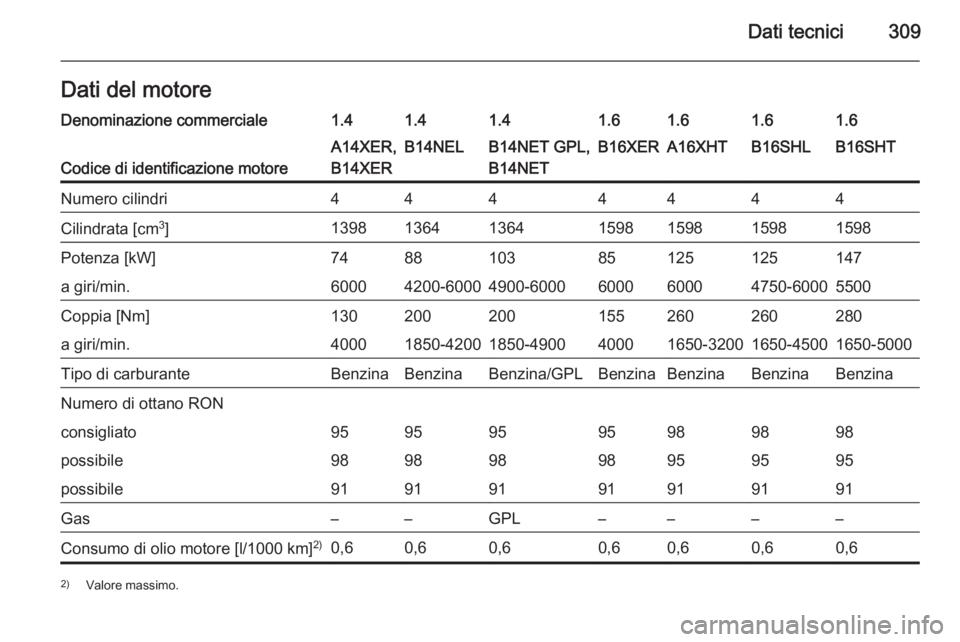

Dati tecnici309Dati del motoreDenominazione commerciale1.41.41.41.61.61.61.6
Codice di identificazione motore
A14XER,
B14XERB14NELB14NET GPL,
B14NETB16XERA16XHTB16SHLB16SHTNumero cilindri4444444Cilindrata [cm 3
]1398136413641598159815981598Potenza [kW]748810385125125147a giri/min.60004200-60004900-6000600060004750-60005500Coppia [Nm]130200200155260260280a giri/min.40001850-42001850-490040001650-32001650-45001650-5000Tipo di carburanteBenzinaBenzinaBenzina/GPLBenzinaBenzinaBenzinaBenzinaNumero di ottano RONconsigliato95959595989898possibile98989898959595possibile91919191919191Gas––GPL––––Consumo di olio motore [l/1000 km] 2)0,60,60,60,60,60,60,62)
Valore massimo.
Page 312 of 353
310Dati tecnici
Denominazione commerciale1.82.0 OPC1.31.61.61.71.7Codice di identificazione motoreA18XERB20NFTA13DTEB16DTHB16DTLA17DTNA17DTCNumero cilindri4444444Cilindrata [cm3
]1796199812481598159816861686Potenza [kW]10320670100817481a giri/min.6300530040003500-4000350040004000Coppia [Nm]175400190320300260280a giri/min.38002400-48001750-325020001750-20001750-25001750-2500Tipo di carburanteBenzinaBenzinaDieselDieselDieselDieselDieselNumero di ottano RONconsigliato9598possibile9895possibile9191Consumo di olio motore [l/1000 km] 3)0,60,60,60,60,60,60,63)
Valore massimo.
