Page 209 of 353

Guida e funzionamento2079Avvertenza
La frenata di emergenza attiva
non è concepita per applicare au‐
tonomamente frenate energiche o evitare automaticamente una col‐
lisione. È concepito per ridurre la
velocità del veicolo prima di una
collisione. Potrebbe non funzio‐
nare in presenza di veicoli fermi, pedoni o animali. In seguito a un
improvviso cambio di corsia, il si‐
stema richiede un certo tempo per
rilevare il nuovo veicolo che pre‐
cede.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il conducente deve essere
sempre pronto a intervenire e atti‐ vare i freni e lo sterzo per evitare
possibili collisioni. Un corretto fun‐
zionamento del sistema prevede
l'allacciamento delle cinture di si‐
curezza da parte di tutti gli occu‐
panti del veicolo.
Limitazioni del sistema
La frenata di emergenza attiva fun‐
ziona in modalità limitata o per nulla
in caso di pioggia, neve o in condi‐
zioni estreme di sporco, in quanto il
sensore radar può venire coperto da
acqua, polvere, ghiaccio o neve. In
caso di blocco del sensore, pulire la
relativa copertura.
In alcuni rari casi, il sistema di frenata di emergenza attiva può effettuare
una breve frenata automatica in si‐
tuazioni che sembrano inutili, come
per esempio in caso di segnalazioni
stradali in curva o di veicoli in una cor‐
sia di marcia diversa. Questo è nor‐
male, il veicolo non necessità di al‐
cuna riparazione. Premere il pedale
dell'acceleratore con decisione per
evitare la frenata automatica.
Impostazioni Alcune impostazioni possono esseremodificate nel menu Preparazione
alla collisione nella personalizzazione
del veicolo 3 139.Guasto
In caso di richiesta di manutenzione
al sistema, il Driver Information Cen‐
tre (DIC) visualizza un messaggio.
Se il sistema non funziona come do‐
vrebbe, messaggi del veicolo sono vi‐
sualizzati nel DIC.
Messaggi del veicolo 3 132.
Page 210 of 353

208Guida e funzionamentoSistema di ausilio al
parcheggio
Sistema di ausilio al parcheggio posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia ed utilizzndo il sistema di ausilio al
parcheggio posteriore.
Con il sistema di ausilio al parcheggio
posteriore è più facile parcheggiare,
grazie alla possibilità di calcolare la
distanza tra il veicolo e gli ostacoli po‐ steriori. Il sistema informa e avvisa ilconducente tramite segnalazioni acu‐
stiche.
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore.
Attivazione
Inserendo la retromarcia, il sistema si attiva automaticamente.
Un LED acceso nel pulsante del si‐
stema di ausilio al parcheggio r in‐
dica che il sistema è operativo.
Indicazione
Il sistema avvisa il conducente con
segnali acustici di potenziali ostacoli
pericolosi dietro al veicolo. La fre‐
quenza dei segnali acustici aumenta
con l'avvicinarsi del veicolo all'osta‐
colo. Quando la distanza è inferiore a
circa 30 cm, il segnale acustico di‐
venta continuo.
Inoltre la distanza con gli ostacoli può
essere visualizzata nel Driver Infor‐
mation Center (DIC).
Disattivazione
Il sistema si disattiva automatica‐
mente disinserendo la retromarcia.
Per riattivare il sistema, inserire la re‐
tromarcia.
La disattivazione manuale è anche
possibile premendo r.
Page 211 of 353

Guida e funzionamento209
Quando il sistema è disattivato, il LED
nel tasto si spegne.
Inoltre Ausilio al parcheggio Off com‐
pare nel DIC quando il sistema è di‐
sattivato manualmente.
Guasto
In caso di guasto del sistema o mal‐ funzionamento causato da problemi
temporanei, ad es. sensori coperti da
ghiaccio, la spia r si accende o il
DIC visualizza un messaggio.
Messaggi del veicolo 3 132.
Spia r 3 121.
Sistema di ausilio al parcheggio anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la
guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio an‐ teriore-posteriore misura la distanza
tra il veicolo e gli ostacoli davanti e
dietro al veicolo. Il sistema emette se‐
gnalazioni acustiche e visualizza
messaggi.
Il sistema è dotato di quattro sensori di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e anteriore.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono. Il se‐
gnale per gli ostacoli anteriori è
emesso dagli altoparlanti anteriori,
per gli ostacoli posteriori dalla parte
posteriore del veicolo.Pulsante del sistema di ausilio al
parcheggio e logica di funzionamento
Il sistema di ausilio al parcheggio an‐
teriore-posteriore è dotato di pulsante
r . Se il veicolo è anche dotato di
dispositivo di assistenza al parcheg‐
gio avanzato (consultare la seguente
descrizione a parte), il sistema è do‐
tato di pulsante D. In questo caso
entrambi i sistemi saranno comandati
tramite D.
Una breve pressione di r o D di‐
sattiva o attiva il sistema di ausilio al
parcheggio anteriore.
Page 212 of 353

210Guida e funzionamento
Una pressione lunga di D (circa
un secondo) attiva o disattiva il dispo‐ sitivo di assistenza al parcheggio
avanzato.
La logica del pulsante aziona i sistemi premendo come segue:
■ Sistema di ausilio al parcheggio an‐
teriore-posteriore attivo: una breve
pressione del pulsante lo disattiva.
■ Il sistema di ausilio al parcheggio anteriore-posteriore è attivo: una
lunga pressione attiva il dispositivo
di assistenza al parcheggio avan‐
zato se è inserita una marcia in
avanti.
■ Dispositivo di assistenza al par‐ cheggio avanzato attivo: una brevepressione attiva il sistema di ausilio
al parcheggio anteriore-posteriore.■ Dispositivo di assistenza al par‐ cheggio avanzato: una lunga pres‐
sione del pulsante disattiva il dispo‐ sitivo di assistenza al parcheggio
avanzato.
■ Il dispositivo di assistenza al par‐ cheggio avanzato e il sistema di au‐silio al parcheggio anteriore-poste‐
riore sono attivi: una breve pres‐
sione disattiva entrambi i sistemi.
Attivazione
Quando la retromarcia è inserita, il si‐
stema di ausilio al parcheggio è ope‐
rativo.
Il sistema di ausilio al parcheggio an‐ teriore è anche attivato automatica‐
mente a velocità fino a 11 km/h.
Un LED acceso nel pulsante del si‐
stema di ausilio al parcheggio r o
D indica che il sistema è operativo.
Se il veicolo supera una velocità di
11 km/h, il sistema di ausilio al par‐
cheggio anteriore è disattivato. Il si‐
stema di ausilio al parcheggio ante‐
riore si riattiva sempre quando la ve‐
locità del veicolo scende sotto gli
11 km/h.Indicazione
Il sistema avvisa il conducente con
segnali acustici di potenziali ostacoli
pericolosi dietro e davanti al veicolo.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche sul rispet‐
tivo lato del veicolo. La frequenza dei
segnali acustici aumenta con l'avvici‐
narsi del veicolo all'ostacolo. Quando la distanza è inferiore a circa 30 cm,
il segnale acustico diventa continuo.
Inoltre la distanza con gli ostacoli può
essere visualizzata nel DIC 3 125.
Page 213 of 353

Guida e funzionamento211
La distanza da un oggetto anteriore eposteriore è indicata dalla variazione
delle linee di distanza intorno al vei‐
colo.
Gli ostacoli posteriori sono segnalati
contemporaneamente acustica‐
mente e visivamente.
Gli ostacoli anteriori sono indicati
prima visivamente. A distanze infe‐
riori agli 80 cm si ode anche un se‐
gnale acustico.
L'indicazione della distanza sul DIC
può essere inibita da messaggi del
veicolo con una priorità maggiore.
Dopo aver approvato il messaggio premendo il pulsante SET/CLR sulla
leva degli indicatori di direzione, il si‐
stema visualizza nuovamente la di‐
stanza.
Disattivazione
Il sistema di ausilio al parcheggio po‐
steriore si disattiva automaticamente
disinserendo la retromarcia.
Il sistema di ausilio al parcheggio an‐ teriore è disattivato automaticamente a velocità oltre 11 km/h.
La disattivazione manuale è possibile
premendo brevemente r o D .
Quando il sistema è disattivato, il LED
nel tasto si spegne.
Inoltre Ausilio al parcheggio Off com‐
pare nel DIC quando il sistema è di‐
sattivato manualmente.
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐
riore è riattivato se si preme r o
D o si inserisce la retromarcia.
Guasto
In caso di guasto del sistema o mal‐
funzionamento causato da problemi
temporanei, ad es. sensori coperti da
ghiaccio, la spia r si accende o il
DIC visualizza un messaggio.
Messaggi del veicolo 3 132.
Spia r 3 121.
Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo spa‐
zio di parcheggio suggerito dal si‐
stema e le relative manovre.
Controllare sempre l'area circo‐ stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.

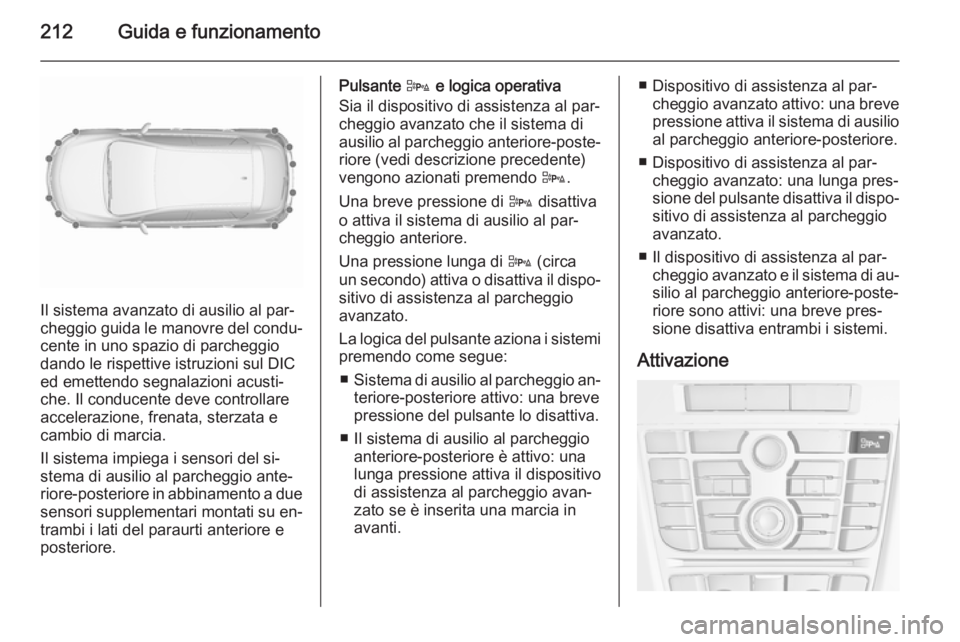

Page 214 of 353

212Guida e funzionamento
Il sistema avanzato di ausilio al par‐
cheggio guida le manovre del condu‐ cente in uno spazio di parcheggio
dando le rispettive istruzioni sul DIC
ed emettendo segnalazioni acusti‐
che. Il conducente deve controllare accelerazione, frenata, sterzata e
cambio di marcia.
Il sistema impiega i sensori del si‐
stema di ausilio al parcheggio ante‐
riore-posteriore in abbinamento a due sensori supplementari montati su en‐
trambi i lati del paraurti anteriore e
posteriore.
Pulsante D
e logica operativa
Sia il dispositivo di assistenza al par‐
cheggio avanzato che il sistema di
ausilio al parcheggio anteriore-poste‐
riore (vedi descrizione precedente) vengono azionati premendo D.
Una breve pressione di D disattiva
o attiva il sistema di ausilio al par‐ cheggio anteriore.
Una pressione lunga di D (circa
un secondo) attiva o disattiva il dispo‐ sitivo di assistenza al parcheggio
avanzato.
La logica del pulsante aziona i sistemi premendo come segue:
■ Sistema di ausilio al parcheggio an‐
teriore-posteriore attivo: una breve
pressione del pulsante lo disattiva.
■ Il sistema di ausilio al parcheggio anteriore-posteriore è attivo: una
lunga pressione attiva il dispositivo
di assistenza al parcheggio avan‐
zato se è inserita una marcia in
avanti.■ Dispositivo di assistenza al par‐ cheggio avanzato attivo: una brevepressione attiva il sistema di ausilio
al parcheggio anteriore-posteriore.
■ Dispositivo di assistenza al par‐ cheggio avanzato: una lunga pres‐
sione del pulsante disattiva il dispo‐
sitivo di assistenza al parcheggio
avanzato.
■ Il dispositivo di assistenza al par‐ cheggio avanzato e il sistema di au‐silio al parcheggio anteriore-poste‐
riore sono attivi: una breve pres‐
sione disattiva entrambi i sistemi.
Attivazione

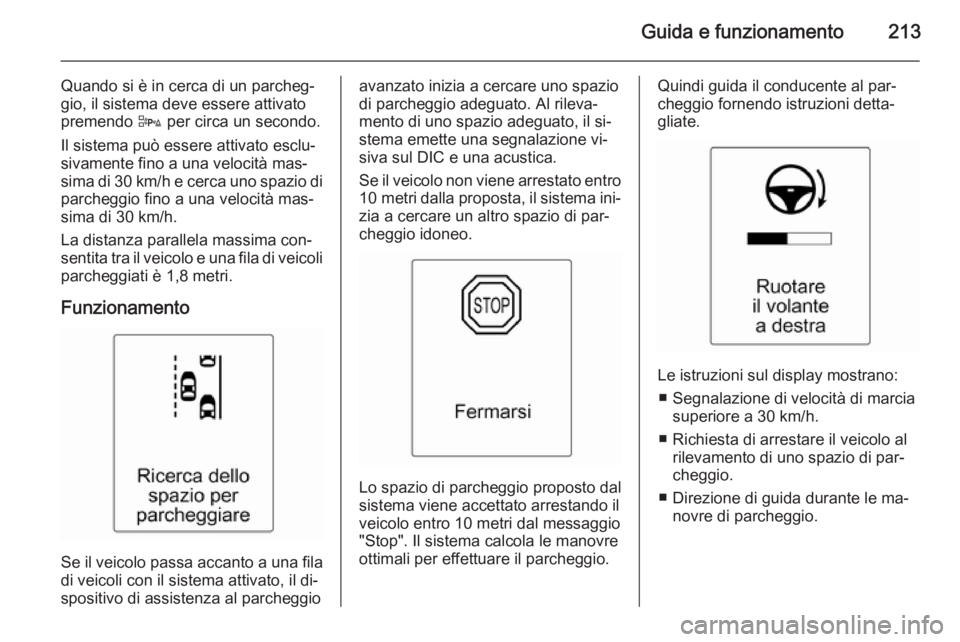

Page 215 of 353

Guida e funzionamento213
Quando si è in cerca di un parcheg‐
gio, il sistema deve essere attivato
premendo D per circa un secondo.
Il sistema può essere attivato esclu‐
sivamente fino a una velocità mas‐
sima di 30 km/h e cerca uno spazio di parcheggio fino a una velocità mas‐
sima di 30 km/h.
La distanza parallela massima con‐ sentita tra il veicolo e una fila di veicoli
parcheggiati è 1,8 metri.
Funzionamento
Se il veicolo passa accanto a una fila
di veicoli con il sistema attivato, il di‐
spositivo di assistenza al parcheggio
avanzato inizia a cercare uno spazio
di parcheggio adeguato. Al rileva‐
mento di uno spazio adeguato, il si‐ stema emette una segnalazione vi‐
siva sul DIC e una acustica.
Se il veicolo non viene arrestato entro
10 metri dalla proposta, il sistema ini‐
zia a cercare un altro spazio di par‐
cheggio idoneo.
Lo spazio di parcheggio proposto dal
sistema viene accettato arrestando il veicolo entro 10 metri dal messaggio
"Stop". Il sistema calcola le manovre
ottimali per effettuare il parcheggio.
Quindi guida il conducente al par‐
cheggio fornendo istruzioni detta‐
gliate.
Le istruzioni sul display mostrano:
■ Segnalazione di velocità di marcia superiore a 30 km/h.
■ Richiesta di arrestare il veicolo al rilevamento di uno spazio di par‐
cheggio.
■ Direzione di guida durante le ma‐ novre di parcheggio.
Page 216 of 353

214Guida e funzionamento
■ Posizione del volante durante lemanovre di parcheggio.
■ Per alcune istruzioni è prevista la visualizzazione di una barra di
avanzamento di stato.

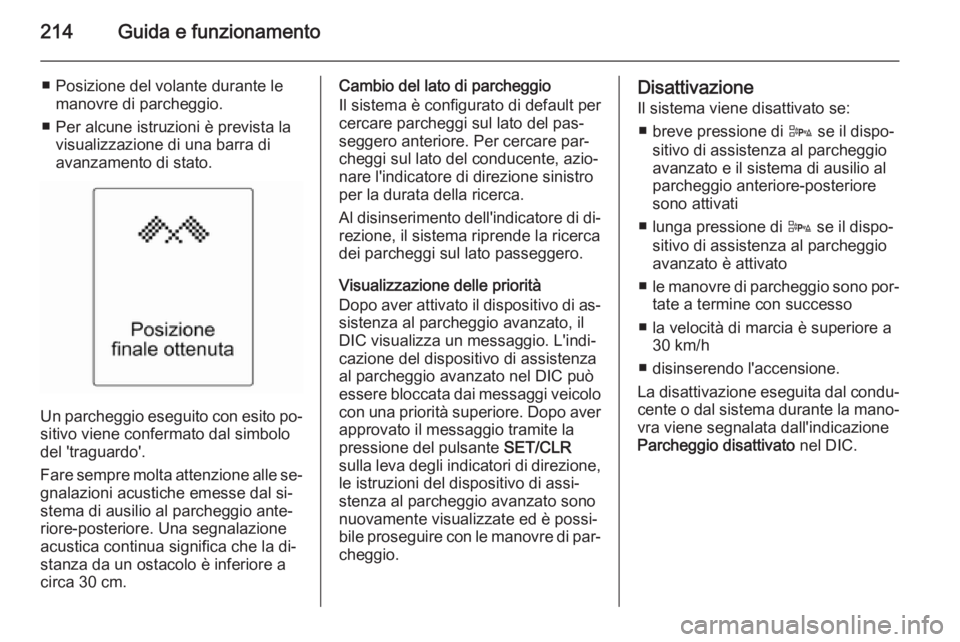

Un parcheggio eseguito con esito po‐
sitivo viene confermato dal simbolo
del 'traguardo'.
Fare sempre molta attenzione alle se‐ gnalazioni acustiche emesse dal si‐
stema di ausilio al parcheggio ante‐
riore-posteriore. Una segnalazione
acustica continua significa che la di‐
stanza da un ostacolo è inferiore a
circa 30 cm.
Cambio del lato di parcheggio
Il sistema è configurato di default per
cercare parcheggi sul lato del pas‐
seggero anteriore. Per cercare par‐
cheggi sul lato del conducente, azio‐
nare l'indicatore di direzione sinistro
per la durata della ricerca.
Al disinserimento dell'indicatore di di‐ rezione, il sistema riprende la ricerca
dei parcheggi sul lato passeggero.
Visualizzazione delle priorità
Dopo aver attivato il dispositivo di as‐ sistenza al parcheggio avanzato, il
DIC visualizza un messaggio. L'indi‐
cazione del dispositivo di assistenza
al parcheggio avanzato nel DIC può
essere bloccata dai messaggi veicolo con una priorità superiore. Dopo aver
approvato il messaggio tramite la
pressione del pulsante SET/CLR
sulla leva degli indicatori di direzione,
le istruzioni del dispositivo di assi‐
stenza al parcheggio avanzato sono
nuovamente visualizzate ed è possi‐
bile proseguire con le manovre di par‐ cheggio.Disattivazione
Il sistema viene disattivato se:
■ breve pressione di D se il dispo‐
sitivo di assistenza al parcheggio
avanzato e il sistema di ausilio al
parcheggio anteriore-posteriore
sono attivati
■ lunga pressione di D se il dispo‐
sitivo di assistenza al parcheggio
avanzato è attivato
■ le manovre di parcheggio sono por‐
tate a termine con successo
■ la velocità di marcia è superiore a 30 km/h
■ disinserendo l'accensione.
La disattivazione eseguita dal condu‐ cente o dal sistema durante la mano‐
vra viene segnalata dall'indicazione
Parcheggio disattivato nel DIC.
