Page 297 of 353

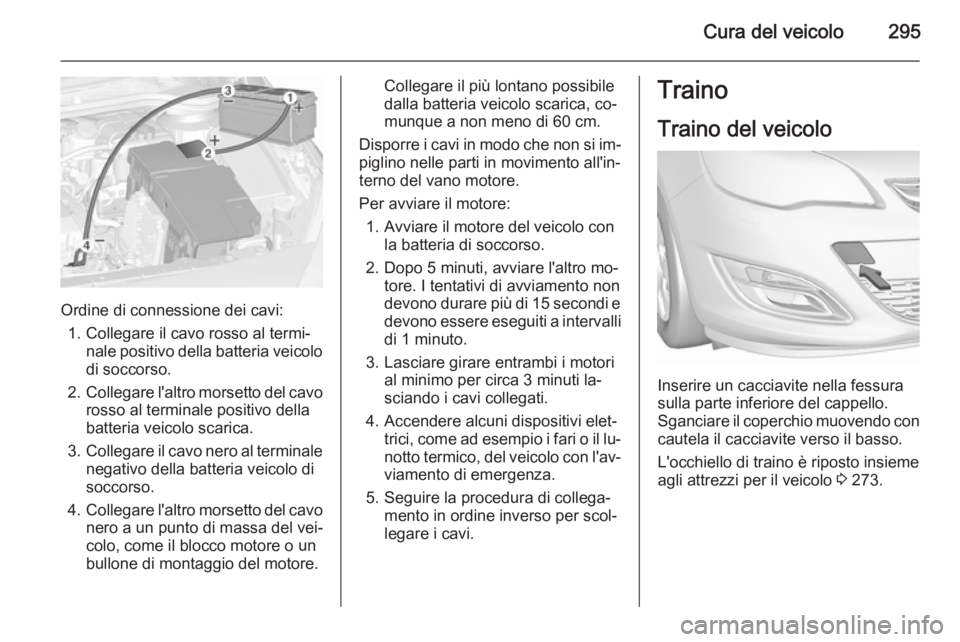

Cura del veicolo295
Ordine di connessione dei cavi:1. Collegare il cavo rosso al termi‐ nale positivo della batteria veicolo
di soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria veicolo scarica.
3. Collegare il cavo nero al terminale
negativo della batteria veicolo disoccorso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del vei‐
colo, come il blocco motore o un
bullone di montaggio del motore.
Collegare il più lontano possibile
dalla batteria veicolo scarica, co‐
munque a non meno di 60 cm.
Disporre i cavi in modo che non si im‐ piglino nelle parti in movimento all'in‐
terno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo 5 minuti, avviare l'altro mo‐ tore. I tentativi di avviamento non
devono durare più di 15 secondi e devono essere eseguiti a intervalli
di 1 minuto.
3. Lasciare girare entrambi i motori al minimo per circa 3 minuti la‐
sciando i cavi collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il lu‐
notto termico, del veicolo con l'av‐
viamento di emergenza.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.Traino
Traino del veicolo
Inserire un cacciavite nella fessura
sulla parte inferiore del cappello.
Sganciare il coperchio muovendo con cautela il cacciavite verso il basso.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 273.
Page 298 of 353

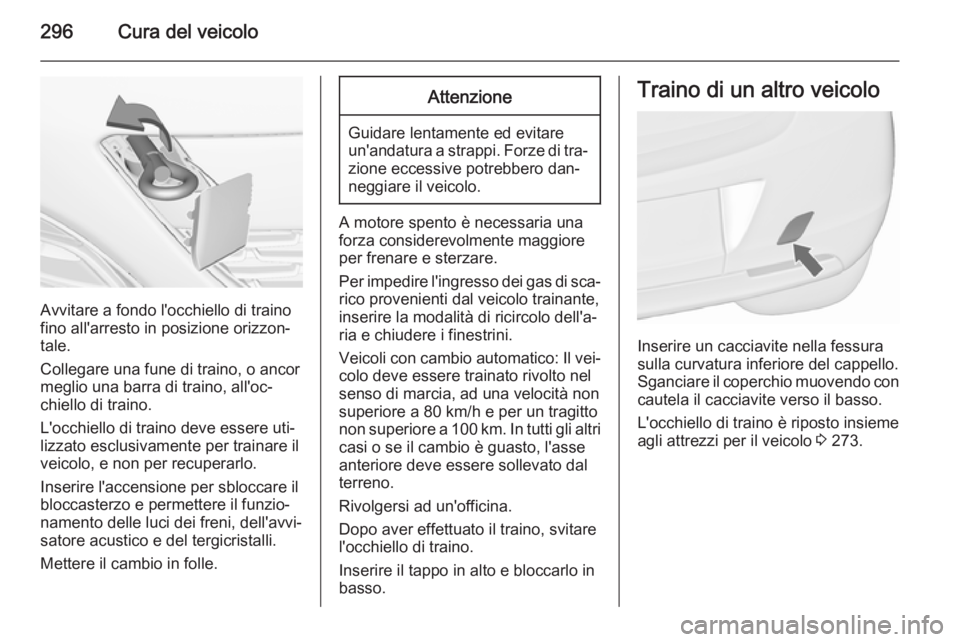

296Cura del veicolo
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere uti‐
lizzato esclusivamente per trainare il
veicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristalli.
Mettere il cambio in folle.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
A motore spento è necessaria una
forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di sca‐
rico provenienti dal veicolo trainante,
inserire la modalità di ricircolo dell'a‐
ria e chiudere i finestrini.
Veicoli con cambio automatico: Il vei‐ colo deve essere trainato rivolto nel
senso di marcia, ad una velocità non superiore a 80 km/h e per un tragitto
non superiore a 100 km. In tutti gli altri
casi o se il cambio è guasto, l'asse
anteriore deve essere sollevato dal
terreno.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in alto e bloccarlo in
basso.
Traino di un altro veicolo
Inserire un cacciavite nella fessura
sulla curvatura inferiore del cappello.
Sganciare il coperchio muovendo con cautela il cacciavite verso il basso.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 273.
Page 299 of 353

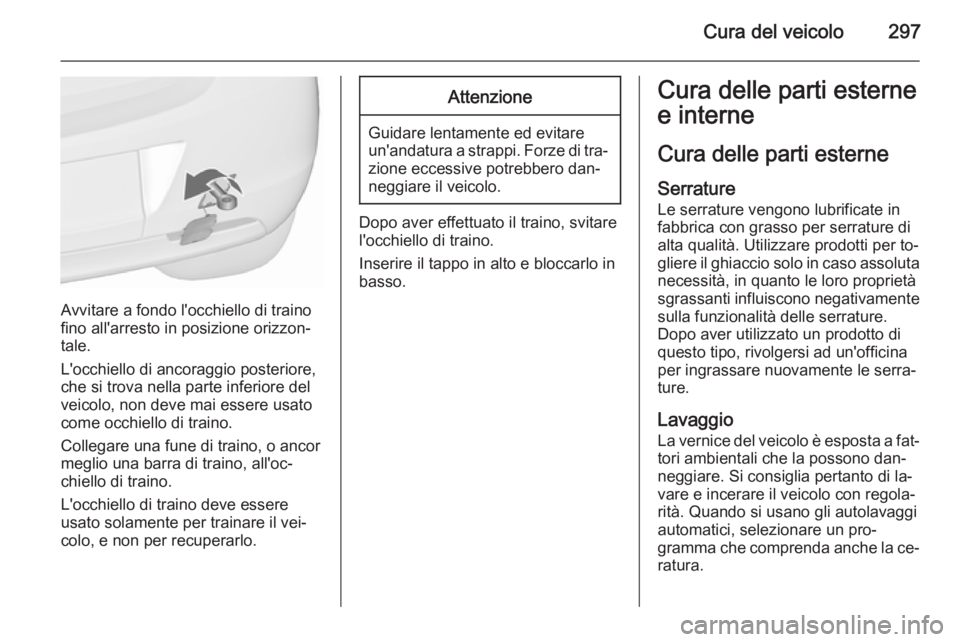

Cura del veicolo297
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
L'occhiello di ancoraggio posteriore,
che si trova nella parte inferiore del
veicolo, non deve mai essere usato
come occhiello di traino.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere
usato solamente per trainare il vei‐
colo, e non per recuperarlo.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in alto e bloccarlo in
basso.
Cura delle parti esterne
e interne
Cura delle parti esterne Serrature
Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare prodotti per to‐
gliere il ghiaccio solo in caso assoluta necessità, in quanto le loro proprietà
sgrassanti influiscono negativamente
sulla funzionalità delle serrature.
Dopo aver utilizzato un prodotto di
questo tipo, rivolgersi ad un'officina per ingrassare nuovamente le serra‐
ture.
Lavaggio La vernice del veicolo è esposta a fat‐tori ambientali che la possono dan‐
neggiare. Si consiglia pertanto di la‐
vare e incerare il veicolo con regola‐
rità. Quando si usano gli autolavaggi
automatici, selezionare un pro‐
gramma che comprenda anche la ce‐
ratura.
Page 300 of 353

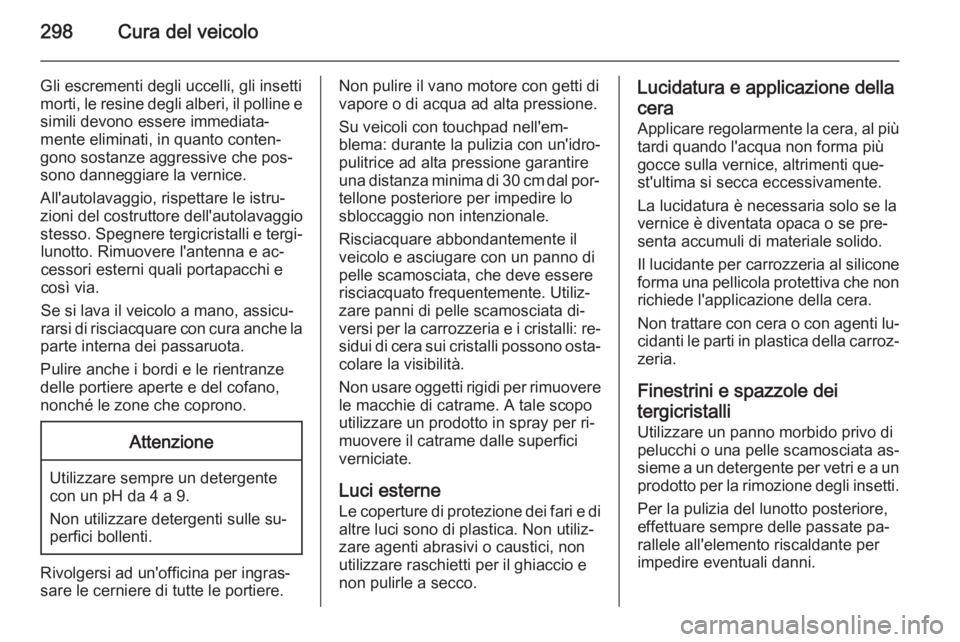

298Cura del veicolo
Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐ gono sostanze aggressive che pos‐sono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e ac‐
cessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la
parte interna dei passaruota.
Pulire anche i bordi e le rientranze delle portiere aperte e del cofano,
nonché le zone che coprono.Attenzione
Utilizzare sempre un detergente
con un pH da 4 a 9.
Non utilizzare detergenti sulle su‐
perfici bollenti.
Rivolgersi ad un'officina per ingras‐
sare le cerniere di tutte le portiere.
Non pulire il vano motore con getti di vapore o di acqua ad alta pressione.
Su veicoli con touchpad nell'em‐
blema: durante la pulizia con un'idro‐
pulitrice ad alta pressione garantire
una distanza minima di 30 cm dal por‐
tellone posteriore per impedire lo
sbloccaggio non intenzionale.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata, che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata di‐
versi per la carrozzeria e i cristalli: re‐ sidui di cera sui cristalli possono osta‐
colare la visibilità.
Non usare oggetti rigidi per rimuovere
le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per ri‐
muovere il catrame dalle superfici
verniciate.
Luci esterne Le coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐ zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.Lucidatura e applicazione della
cera
Applicare regolarmente la cera, al più tardi quando l'acqua non forma piùgocce sulla vernice, altrimenti que‐st'ultima si secca eccessivamente.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se pre‐
senta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone
forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti lu‐
cidanti le parti in plastica della carroz‐
zeria.
Finestrini e spazzole dei
tergicristalli
Utilizzare un panno morbido privo di
pelucchi o una pelle scamosciata as‐
sieme a un detergente per vetri e a un prodotto per la rimozione degli insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate pa‐
rallele all'elemento riscaldante per
impedire eventuali danni.
Page 301 of 353

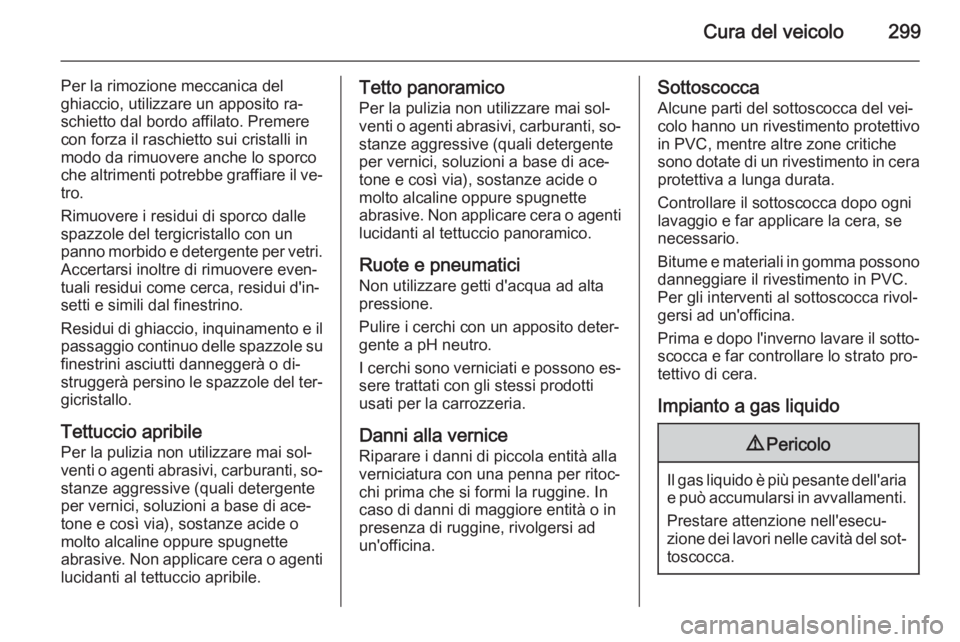

Cura del veicolo299
Per la rimozione meccanica del
ghiaccio, utilizzare un apposito ra‐
schietto dal bordo affilato. Premere
con forza il raschietto sui cristalli in
modo da rimuovere anche lo sporco
che altrimenti potrebbe graffiare il ve‐ tro.
Rimuovere i residui di sporco dalle
spazzole del tergicristallo con un
panno morbido e detergente per vetri. Accertarsi inoltre di rimuovere even‐
tuali residui come cerca, residui d'in‐
setti e simili dal finestrino.
Residui di ghiaccio, inquinamento e il
passaggio continuo delle spazzole su finestrini asciutti danneggerà o di‐
struggerà persino le spazzole del ter‐
gicristallo.
Tettuccio apribile Per la pulizia non utilizzare mai sol‐
venti o agenti abrasivi, carburanti, so‐
stanze aggressive (quali detergente
per vernici, soluzioni a base di ace‐
tone e così via), sostanze acide o
molto alcaline oppure spugnette
abrasive. Non applicare cera o agenti lucidanti al tettuccio apribile.Tetto panoramico
Per la pulizia non utilizzare mai sol‐
venti o agenti abrasivi, carburanti, so‐ stanze aggressive (quali detergente
per vernici, soluzioni a base di ace‐
tone e così via), sostanze acide o
molto alcaline oppure spugnette
abrasive. Non applicare cera o agenti lucidanti al tettuccio panoramico.
Ruote e pneumatici
Non utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.
I cerchi sono verniciati e possono es‐ sere trattati con gli stessi prodotti
usati per la carrozzeria.
Danni alla vernice Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.Sottoscocca
Alcune parti del sottoscocca del vei‐
colo hanno un rivestimento protettivo
in PVC, mentre altre zone critiche
sono dotate di un rivestimento in cera
protettiva a lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato pro‐
tettivo di cera.
Impianto a gas liquido9 Pericolo
Il gas liquido è più pesante dell'aria
e può accumularsi in avvallamenti.
Prestare attenzione nell'esecu‐ zione dei lavori nelle cavità del sot‐
toscocca.
Page 302 of 353

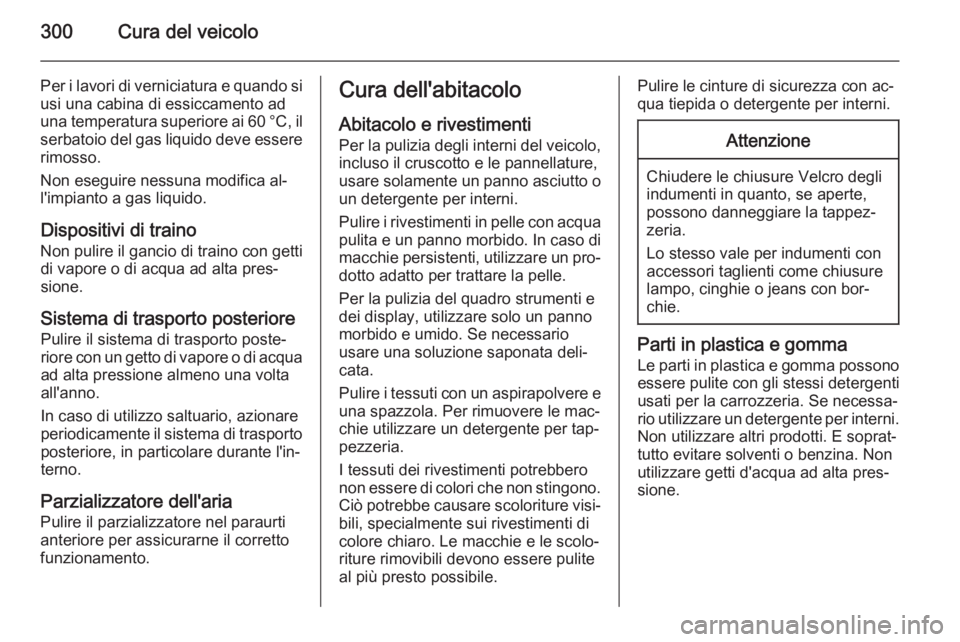

300Cura del veicolo
Per i lavori di verniciatura e quando si
usi una cabina di essiccamento ad
una temperatura superiore ai 60 °C, il serbatoio del gas liquido deve essere rimosso.
Non eseguire nessuna modifica al‐
l'impianto a gas liquido.
Dispositivi di traino Non pulire il gancio di traino con getti di vapore o di acqua ad alta pres‐
sione.
Sistema di trasporto posteriore Pulire il sistema di trasporto poste‐
riore con un getto di vapore o di acqua ad alta pressione almeno una volta
all'anno.
In caso di utilizzo saltuario, azionare
periodicamente il sistema di trasporto
posteriore, in particolare durante l'in‐
terno.
Parzializzatore dell'aria Pulire il parzializzatore nel paraurti
anteriore per assicurarne il corretto
funzionamento.Cura dell'abitacolo
Abitacolo e rivestimenti Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua pulita e un panno morbido. In caso dimacchie persistenti, utilizzare un pro‐ dotto adatto per trattare la pelle.
Per la pulizia del quadro strumenti e
dei display, utilizzare solo un panno
morbido e umido. Se necessario
usare una soluzione saponata deli‐ cata.
Pulire i tessuti con un aspirapolvere e una spazzola. Per rimuovere le mac‐
chie utilizzare un detergente per tap‐
pezzeria.
I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐
bili, specialmente sui rivestimenti di
colore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.Pulire le cinture di sicurezza con ac‐
qua tiepida o detergente per interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte, possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con bor‐
chie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti. E soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.
Page 303 of 353

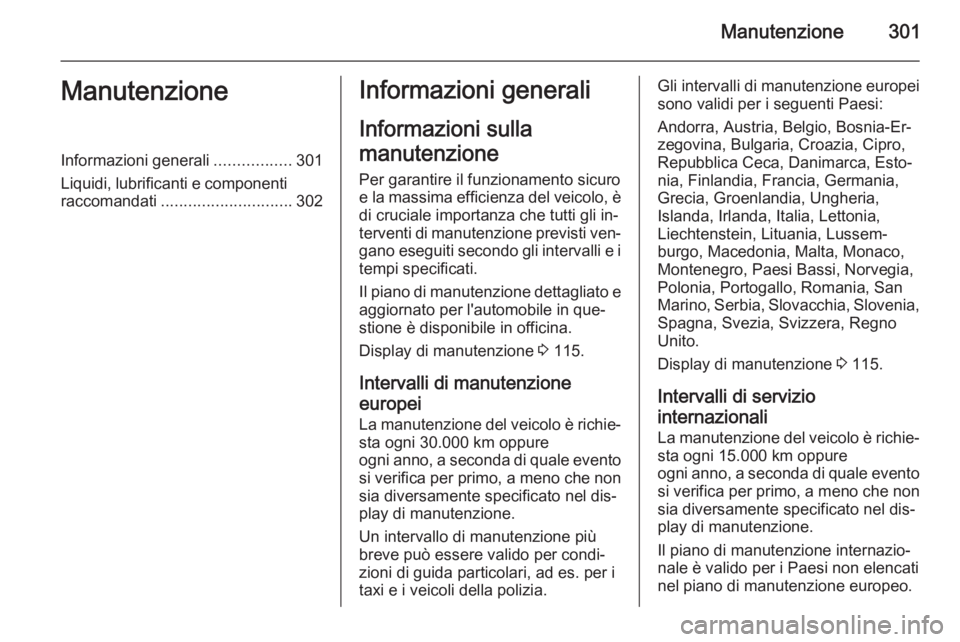

Manutenzione301ManutenzioneInformazioni generali.................301
Liquidi, lubrificanti e componenti
raccomandati ............................. 302Informazioni generali
Informazioni sulla
manutenzione Per garantire il funzionamento sicuro
e la massima efficienza del veicolo, è di cruciale importanza che tutti gli in‐
terventi di manutenzione previsti ven‐
gano eseguiti secondo gli intervalli e i
tempi specificati.
Il piano di manutenzione dettagliato e
aggiornato per l'automobile in que‐
stione è disponibile in officina.
Display di manutenzione 3 115.
Intervalli di manutenzione
europei
La manutenzione del veicolo è richie‐ sta ogni 30.000 km oppure
ogni anno, a seconda di quale evento
si verifica per primo, a meno che non sia diversamente specificato nel dis‐
play di manutenzione.
Un intervallo di manutenzione più
breve può essere valido per condi‐
zioni di guida particolari, ad es. per i
taxi e i veicoli della polizia.Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:
Andorra, Austria, Belgio, Bosnia-Er‐
zegovina, Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐ nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia,
Liechtenstein, Lituania, Lussem‐
burgo, Macedonia, Malta, Monaco,
Montenegro, Paesi Bassi, Norvegia,
Polonia, Portogallo, Romania, San
Marino, Serbia, Slovacchia, Slovenia,
Spagna, Svezia, Svizzera, Regno
Unito.
Display di manutenzione 3 115.
Intervalli di servizio
internazionali
La manutenzione del veicolo è richie‐ sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non
sia diversamente specificato nel dis‐
play di manutenzione.
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati nel piano di manutenzione europeo.
Page 304 of 353

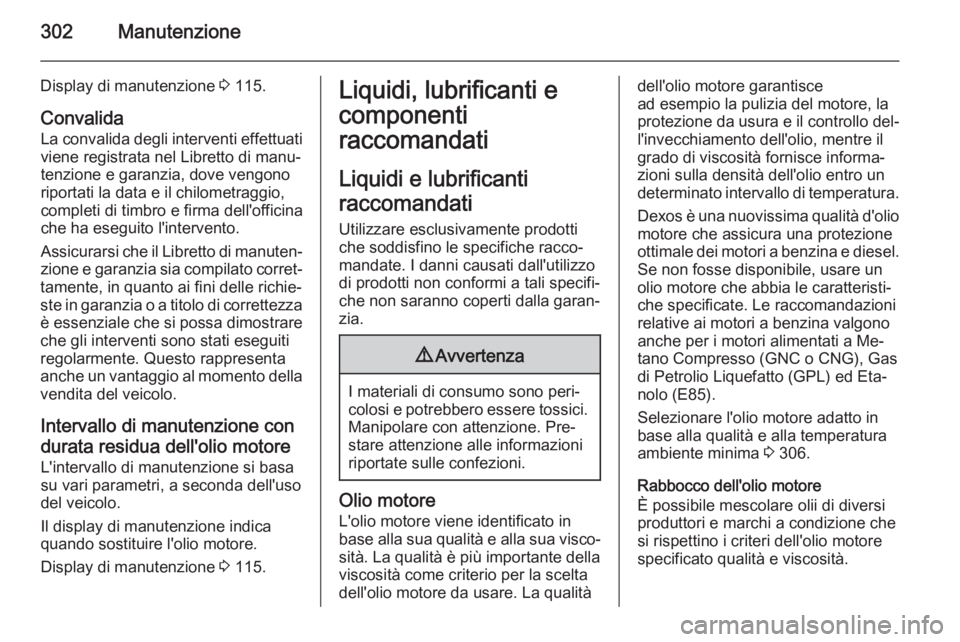

302Manutenzione
Display di manutenzione 3 115.
Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia, dove vengono riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della vendita del veicolo.
Intervallo di manutenzione condurata residua dell'olio motore L'intervallo di manutenzione si basa
su vari parametri, a seconda dell'uso
del veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 115.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti
raccomandati Utilizzare esclusivamente prodotti
che soddisfino le specifiche racco‐
mandate. I danni causati dall'utilizzo
di prodotti non conformi a tali specifi‐
che non saranno coperti dalla garan‐
zia.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio motore garantisce
ad esempio la pulizia del motore, la
protezione da usura e il controllo del‐ l'invecchiamento dell'olio, mentre il
grado di viscosità fornisce informa‐
zioni sulla densità dell'olio entro un
determinato intervallo di temperatura.
Dexos è una nuovissima qualità d'olio
motore che assicura una protezione
ottimale dei motori a benzina e diesel. Se non fosse disponibile, usare un
olio motore che abbia le caratteristi‐
che specificate. Le raccomandazioni
relative ai motori a benzina valgono
anche per i motori alimentati a Me‐
tano Compresso (GNC o CNG), Gas
di Petrolio Liquefatto (GPL) ed Eta‐
nolo (E85).
Selezionare l'olio motore adatto in base alla qualità e alla temperatura
ambiente minima 3 306.
Rabbocco dell'olio motore È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato qualità e viscosità.
