Depozitarea63Suporturile pentru pahare
Suporturile pentru pahare sunt
amplasate în consola centrală.
În funcţie de versiune, suporturile
pentru pahare sunt amplasate sub un capac în consola centrală. Glisaţi
capacul spre înapoi. Sticlele pot fi
depozitate după rabatarea în sus a
sertarului intermediar 3 65.
Suporturi pentru pahare suplimentare
sunt amplasate în cotiera din spate.
Rabateţi în jos cotiera din spate.
Depozitarea în partea din
faţă
Un compartiment de depozitare este
amplasat lângă volan.

64DepozitareaCompartimentul de
depozitare de sub scaun
Apăsaţi butonul din degajare şi trageţi
afară sertarul. Sarcina maximă: 3 kg.
Pentru închidere, împingeţi-l la loc
pentru a se fixa în poziţie.
La versiunile cu sistem de transport
posterior 3 66, setul pentru
depanarea anvelopelor este depozitat în sertar.
Trusa de depanare a anvelopelor
3 283.
Depozitarea în cotieră
Depozitarea sub cotiera din faţă
Apăsaţi butonul pentru rabata în sus
cotiera. Cotiera trebuie să se afle în poziţia la maximum spre înapoi.
Depozitarea în cotiera din spate
Rabataţi în jos cotiera şi deschideţi
capacul.
Închideţi capacul înainte de a rabata
cotiera în sus.

Depozitarea65Depozitarea în consola
centrală
Consola faţă
Compartimentul de depozitare poate
fi utilizat pentru mărunţişuri.
În funcţie de versiune, sub capac se
află un compartiment de depozitare.
Glisaţi capacul spre înapoi.
Apăsaţi butonul pentru a scoate rama suportului pentru pahare. Rama
poate fi depozitată în torpedo.
Un compartiment de depozitare
suplimentar este localizat sub sertarul
intermediar. Rabataţi în sus sertarul
intermediar şi fixaţi-l în poziţie
verticală. Rama suportului pentru
pahare poate fi reintegrată pentru
depozitarea sticlelor.
Consola spate
Scoateţi sertarul.
Atenţie
Nu utilizaţi pentru scrum sau pentru alte articole combustibile.

66DepozitareaSistemul de transport
posterior
Sistem de transport posterior
pentru două biciclete
Sistemul de transport posterior
(sistemul Flex-Fix) permite ataşarea
bicicletelor pe un suport de transport
retractabil, integrat în podeaua
autovehiculului. Nu este permis
transportul altor obiecte.
Sarcina maximă pentru sistemul de transport posterior este de 40 kg.
Sarcina maximă pro bicicletă este de
20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,2 m. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.
Dacă nu se utilizează, sistemul de
transport trebuie glisat înapoi în
podeaua autovehiculului.
Pe biciclete nu trebuie să existe
niciun obiect care s-ar putea
desprinde în timpul transportului.Atenţie
Nu ataşaţi biciclete cu pedalier din carbon la suporturile pentru
biciclete. Bicicletele se pot
deteriora.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.
Trageţi în sus maneta de deblocare.
Sistemul se deblochează şi se
deplasează rapid în afară din bara de
protecţie.

Depozitarea67
Trageţi complet în afară sistemul de
transport posterior până când se
fixează în poziţie cu un declic.
Asiguraţi-vă că nu este posibilă
împingerea la loc a sistemului de
transport posterior fără a trage din
nou de maneta de deblocare9 Avertisment
Instalarea obiectelor pe sistemul
de transport din spate este
permisă numai dacă sistemul este fixat corect. Dacă sistemul de
transport din spate nu este fixat
corect, nu instalaţi niciun obiect şi
împingeţi înapoi sistemul. Apelaţi
la un atelier service autorizat
pentru asistenţă.
Montarea blocurilor optice spate
Scoateţi întâi partea posterioară ( 1),
apoi pe cea anterioară ( 2) a blocului
optic spate din locaş.
Trageţi complet în afară suportul
lămpii din spatele blocului optic spate.
Împingeţi maneta de strângere în jos
şi împingeţi suportul lămpii în
elementul de fixare până ce se
cuplează.
Efectuaţi această procedură pentru
ambele blocuri optice spate.

68Depozitarea
Verificaţi cablul şi poziţia lămpii
pentru a vă asigura că acestea sunt
corect instalate şi amplasate în
siguranţă.
Blocarea sistemului de transport
posterior
Rotiţi mai întâi maneta de strângere
dreaptă ( 1), urmată de maneta de
strângere stângă ( 2), până la
detectarea unei rezistenţe.
Sistemul de transport posterior este
blocat când manetele de strângere
sunt rotite cu aprox. 50°. În caz
contrar, nu este garantată
funcţionarea în siguranţă.
Notă
Închideţi hayonul.

Depozitarea69

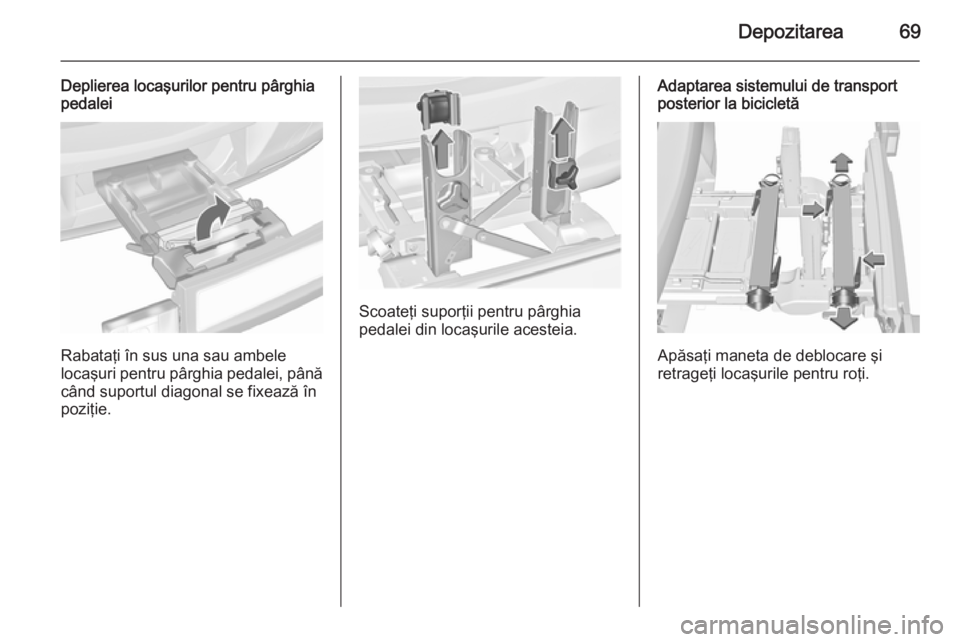

Deplierea locaşurilor pentru pârghia
pedalei
Rabataţi în sus una sau ambele
locaşuri pentru pârghia pedalei, până
când suportul diagonal se fixează în
poziţie.
Scoateţi suporţii pentru pârghia
pedalei din locaşurile acesteia.
Adaptarea sistemului de transport posterior la bicicletă
Apăsaţi maneta de deblocare şi
retrageţi locaşurile pentru roţi.

70Depozitarea
Împingeţi maneta de deblocare de pe
elementul de prindere cu chingă şi
scoateţi-l.
Pregătirea bicicletei pentru fixare
Notă
Lăţimea maximă pentru cursa
pedalei este 38,3 mm, iar
adâncimea maximă este 14,4 mm.
Rotiţi pedala din stânga (fără foaie de
lanţ) vertical în jos. Pedala de pe
pârghia pedalei din stânga trebuie să fie orizontală.
Bicicleta din faţă trebuie să aibă roata faţă orientată spre stânga.
Bicicleta din spate trebuie să aibă
roata faţă orientată spre dreapta.
Fixarea unei biciclete pe sistemul de
transport posterior
Cu maneta rotativă din locaşul pentru
pârghia pedalei, adaptaţi aproximativ
unitatea reglabilă pentru pârghia
pedalei la proeminenţa pârghiei
pedalei.
Dacă bicicleta are pârghii de pedală
drepte, deşurubaţi complet unitatea
pentru pârghia pedalei (poziţia 5).
