2015.75 OPEL ASTRA J Manual de utilizare (in Romanian)

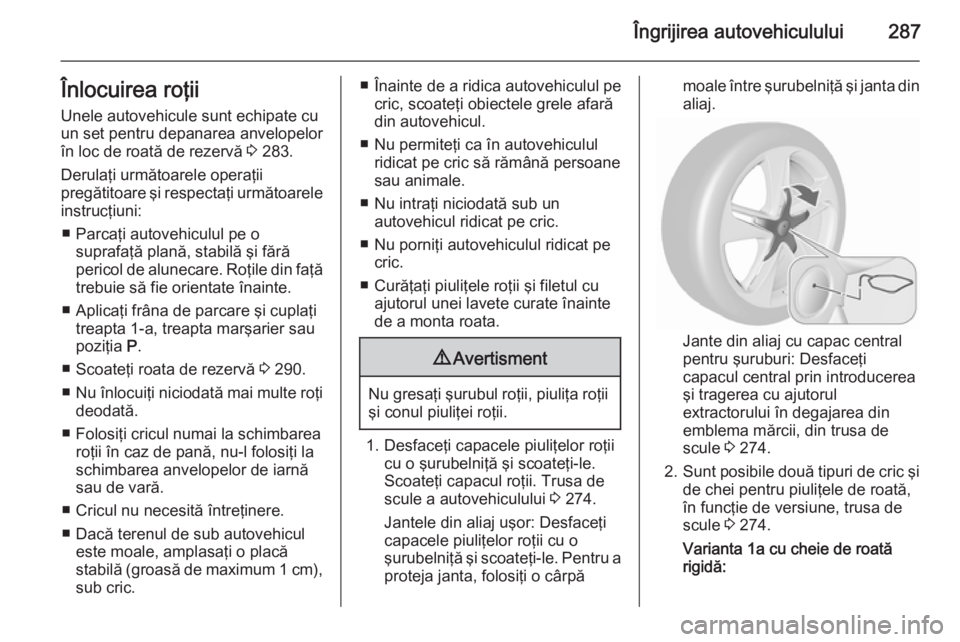

Îngrijirea autovehiculului287Înlocuirea roţiiUnele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 283.
Derulaţi următoarele operaţii pregătitoare şi respectaţi următoarele
instrucţiuni:
■ Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din faţă
trebuie să fie orientate înainte.
■ Aplicaţi frâna de parcare şi cuplaţi treapta 1-a, treapta marşarier sau
poziţia P.
■ Scoateţi roata de rezervă 3 290.
■ Nu înlocuiţi niciodată mai multe roţi
deodată.
■ Folosiţi cricul numai la schimbarea roţii în caz de pană, nu-l folosiţi la
schimbarea anvelopelor de iarnă
sau de vară.
■ Cricul nu necesită întreţinere.
■ Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum 1 cm ),
sub cric.■ Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele afară
din autovehicul.
■ Nu permiteţi ca în autovehiculul ridicat pe cric să rămână persoane
sau animale.
■ Nu intraţi niciodată sub un autovehicul ridicat pe cric.
■ Nu porniţi autovehiculul ridicat pe cric.
■ Curăţaţi piuliţele roţii şi filetul cu ajutorul unei lavete curate înainte
de a monta roata.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele piuliţelor roţii cu o şurubelniţă şi scoateţi-le.
Scoateţi capacul roţii. Trusa de
scule a autovehiculului 3 274.
Jantele din aliaj uşor: Desfaceţi
capacele piuliţelor roţii cu o
şurubelniţă şi scoateţi-le. Pentru a
proteja janta, folosiţi o cârpă
moale între şurubelniţă şi janta din aliaj.
Jante din aliaj cu capac central
pentru şuruburi: Desfaceţi
capacul central prin introducerea
şi tragerea cu ajutorul extractorului în degajarea din
emblema mărcii, din trusa de
scule 3 274.
2. Sunt posibile două tipuri de cric şi
de chei pentru piuliţele de roată,
în funcţie de versiune, trusa de
scule 3 274.
Varianta 1a cu cheie de roată
rigidă:

288Îngrijirea autovehiculului
Instalaţi cheia de roţi asigurându-
vă că este fixată bine şi slăbiţi
fiecare piuliţă de roţi cu câte o
jumătate de tură.
Variantele 1b, 2 şi 3 cu cheie de roată pliabilă:Depliaţi cheia de roată şi instalaţi-
o având grijă să se poziţioneze în
siguranţă şi deşurubaţi fiecare
piuliţă de roată cu jumătate de
tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pe capul piuliţei
înainte de montarea cheii pentru
roţi. Adaptorul se găseşte în
torpedou.3. Asiguraţi-vă că poziţionarea cricului s-a făcut corect în punctulde ridicare adecvat.

Îngrijirea autovehiculului289
Unele versiuni au capitonaje de
susţinere, cu puncte acoperite de
ridicare a autovehiculului: scoateţi
mai întâi capacul de la respectivul punct de ridicare.
4. Hatchback cu 3 / cu 5 portiere şi
notchback cu 4 portiere,
variantele de circ 1a, 1b şi 3, 3 274:
Reglaţi cricul la înălţimea
necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi mânerul circului cu, cu
cricul corect aliniat, rotiţi mânerul până când roata nu mai stă pe sol.
Sports Tourer, varianta de cric 2,
3 274:
Reglaţi cricul la înălţimea
necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 290.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul şi scoateţi cricul.

290Îngrijirea autovehiculului
9. Instalaţi cheia de roţi asigurându-vă că este fixată bine şi strângeţi
încrucişat fiecare piuliţă. Cuplul
de strângere este de 140 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă cu ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
Montaţi capacul central la jantele
de aliaj.
11. Montaţi capacul la punctul de ridicare a autovehiculului cu
capitonajul de susţinere.
12. Depozitaţi roata înlocuită 3 290,
trusa de scule 3 274 şi adaptorul
pentru piuliţele de roată cu blocare 3 62.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Solicitaţi înlocuirea sau repararea cât mai curând posibil a anvelopei
defecte.Poziţia de ridicare cu cricul
pentru platforma de ridicare
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.
Poziţia braţului faţă al platformei de
ridicare de la podeaua
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi

Îngrijirea autovehiculului291
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată
întotdeauna cu o jantă de oţel.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă se găseşte în
portbagaj, sub mochetă. Aceasta
este asigurată cu o piuliţă fluture.
Pentru scoatere: 1. Deschideţi mocheta portbagajului.
2. Doar la hatchback cu 3 portiere: scoateţi spaţiul de depozitare din
spate apăsând ambele butoane.
Pliaţi în jos capacul şi scoateţi în
sus depozitarea.
3. Roata de rezervă este fixată cu o piuliţă-fluture. Răsuciţi piuliţa,
scoateţi conul (doar la hatchback
cu 3 portiere) pentru a scoate
roata de rezervă.
Trusa de scule se află în cutia de
sub roata de rezervă.
4. Când, după înlocuirea unei roţi, nu se pune nicio roată de rezervă
în spaţiul destinat roţii de rezervă,
asiguraţi trusa de scule rotind la
loc piuliţa fluture şi închideţi
Învelitoarea de podea.
Depozitarea unei roţi de
dimensiuni normale, aflate în
pană de cauciuc, în portbagaj, la
hatchback cu 3 şi 5 portiere Spaţiul pentru roata de rezervă nu
este proiectat pentru alte dimensiuni
ale roţii decât cele ale roţii de rezervă. O roată de dimensiuni normale, aflată în pană de cauciuc, va fi depozitată în
portbagaj şi va fi asigurată cu o
chingă. Trusa de scule a
autovehiculului 3 274. Pentru
asigurarea roţii:
1. Poziţionaţi roata exterior, deasupra, lângă unul dintre
panourile laterale ale
portbagajului.

292Îngrijirea autovehiculului
2. Treceţi bucla chingii prin inelul deamarare din faţă de pe partea
corespunzătoare.
3. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.4. Treceţi chinga printre spiţele jantei conform figurii.
5. Fixaţi cârligul de inelul de amarare
din spate.
6. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
9 Pericol
Conduceţi întotdeauna cu
spătarele scaunelor spate ridicate
şi cuplate atunci când depozitaţi o roată de dimensiuni complete
deteriorată în portbagaj.
Depozitarea unei roţi de
dimensiuni normale, aflate înpană de cauciuc, în spaţiuldestinat roţii de rezervă, Sports
Tourer şi notchback cu
4 portiereAutovehicule echipate cu o roată de
rezervă de dimensiuni normale:
O roată de dimensiuni normale, aflată în pană de cauciuc, va fi depozitată
cu exteriorul în sus, în spaţiul destinat
roţii de rezervă, fiind asigurată cu
piuliţa fluture.
Mocheta de podea poate fi aşezată pe roata proeminentă.

Îngrijirea autovehiculului293
Autovehicule echipate cu o roată de
rezervă de uz temporar:
Asiguraţi o roată de dimensiuni
normale, aflată în pană de cauciuc,
exterior deasupra cu piuliţa fluture din
compartimentul pentru depozitarea roţii de rezervă, după ce aţi înlocuit
şurubul filetat cu un şurub prelungitor,
aflat în sacul de scule 3 274. Pentru
a înlocui şurubul:
1. Montaţi cheia hexagonală a cheii de roată, asigurând că este fixată
bine de şurub.
2. Rotiţi cheia de roată în sens antiorar pentru a slăbi şurubul.
Scoateţi şurubul.
3. Luaţi un şurub prelungitor din sacul de scule 3 274 şi înşurubaţi-
l manual cu ajutorul cheia
hexagonală de la cheia de roată.
4. Depozitaţi trusa de scule şi roata aflată în pană de cauciuc cu
exteriorul în sus în
compartimentul de depozitare a
roţii de rezervă şi asiguraţi-o
rotind în sens orar piuliţa fluture
pe şurub.
Mocheta de podea poate fi aşezată
pe roata proeminentă.
Înlocuiţi şurubul prelungitor cu
şurubul scurt înainte de a aşeza roata de rezervă de uz temporar în spaţiul
său, după înlocuirea sau repararea
roţii în pană.
Depozitarea roţii de rezervă
înapoi după înlocuirea roţii
deteriorate
1. Deschideţi învelitoarea de podea,
răsuciţi şi scoateţi piuliţa fluture.
Doar pentru hatchback cu
3 portiere: deschideţi învelitoarea
de podea, scoateţi spaţiul dedepozitare din spate, deşurubaţi şi scoateţi piuliţa-fluture şi conul.
2. Doar pentru Sports tourer şi notchback cu 4 portiere cu roată
de rezervă pentru uz temporar:
înlocuiţi şurubul prelungitor cu
şurubul scurt utilizând cheia
hexagonală de la cheia de roată.
3. Aşezaţi sculele în trusa de scule sau în sacul de scule 3 274.
4. Aşezaţi roata de rezervă exterior sus în spaţiul pentru roată şi
asiguraţi rotind înapoi piuliţafluture.

294Îngrijirea autovehiculului
Doar pentru hatchback cu
3 portiere : aşezaţi conul excentric
în locaşul roţii de rezervă înainte
de a roti înapoi piuliţa fluture.
5. Închideţi învelitoarea de podea şi introduceţi spaţiul de depozitare
spate (doar hatchback cu 3 portiere).
9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte sau a unei coliziuni, echipamentulneasigurat poate lovi pe cineva.
Depozitaţi întotdeauna cricul şi
trusa de scule în compartimentele de depozitare corespunzătoare şi
asiguraţi-le prin fixare.
O roată deteriorată aşezată în
portbagaj trebuie să fie
întotdeauna asigurată cu o chingă.
Roata de rezervă de uz
temporar
Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Montaţi numai o roată de rezervă de
uz temporar. Nu depăşiţi viteza de
80 km/h. Abordaţi virajele cu viteză
redusă. Nu o utilizaţi timp îndelungat.
Dacă autovehiculul dv. va avea o
pană în spate în timpul remorcării
altui vehicul, montaţi roata de rezervă
de uz temporar în faţă şi anvelopa
umflată în spate.
Lanţurile antiderapante 3 282.
Roată de rezervă cu anvelopă
direcţională Montaţi anvelopele direcţionale astfel
încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol ( de exemplu o săgeată)
pe flancul anvelopei.
La instalarea anvelopelor direcţionale
în sens invers de rotaţie, se aplică
următoarele:
■ Manevrabilitatea poate fi afectată. Solicitaţi înlocuirea sau repararea
cât mai curând posibil a anvelopei
defecte.
■ Conduceţi cu mare atenţie pe carosabil umed sau acoperit cu
zăpadă.
