Îngrijirea autovehiculului247Înlocuirea ştergătorului de
parbriz
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grijă braţul ştergătorului.
Lamela ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grijă braţul ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.

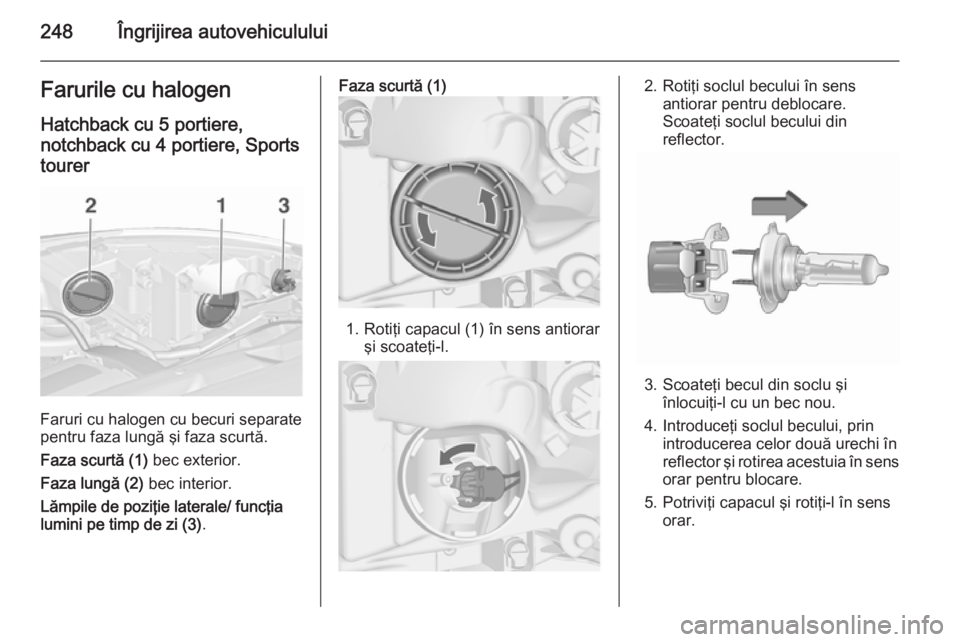

248Îngrijirea autovehicululuiFarurile cu halogenHatchback cu 5 portiere,notchback cu 4 portiere, Sports
tourer
Faruri cu halogen cu becuri separate
pentru faza lungă şi faza scurtă.
Faza scurtă (1) bec exterior.
Faza lungă (2) bec interior.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (3) .
Faza scurtă (1)
1. Rotiţi capacul (1) în sens antiorar
şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
5. Potriviţi capacul şi rotiţi-l în sens orar.

Îngrijirea autovehiculului249
Faza lungă (2)
1. Rotiţi capacul (2) în sens antiorarşi scoateţi-l.
2. Rotiţi soclul becului în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
5. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (3)
1. Rotiţi capacul (3) în sens antiorar
şi scoateţi-l. Utilizaţi o şurubelniţă
pentru a roti capacul.
2. Apăsaţi clemele de blocare şi extrageţi soclul becului din
reflector.

250Îngrijirea autovehiculului
3. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului în reflector. Potriviţi capacul şi rotiţi-
l în sens orar.
Hatchback cu 3 portiere
Farul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2) .
Faza scurtă/lungă (1)
1. Rotiţi capacul (1) în sens antiorar
şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.

Îngrijirea autovehiculului251
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2)
1. Rotiţi soclul becului (2) în sens
antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Farurile adaptive9 Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Lămpile de poziţie laterale/utilizarea
luminilor de poziţie pe timp de zi sunt
proiectate ca diode emiţătoare de
lumină (LED-uri) şi nu pot fi
modificate.
Becuri le pentru lămpile de Viraj se
pot înlocui.

252Îngrijirea autovehiculului
Farurile pentru viraje
1. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin tragere becul din fişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Proiectoarele de ceaţă
Hatchback cu 5 portiere,
notchback cu 4 portiere, Sports
tourer
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.

Îngrijirea autovehiculului253
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul farului de la
bara de protecţie.
3. Deşurubaţi cele trei şuruburi şi scoateţi ansamblul proiector ului
de ceaţă de la bara de protecţie.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
5. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
6. Înlocuiţi şi introduceţi soclul becului în reflector, rotiţi soclul în
sens orar şi fixaţi fişa de
conectare.
7. Fixaţi ansamblul proiector ului de ceaţă în bara de protecţie şi fixaţi
cu cele trei şuruburi.
8. Fixaţi ansamblul farului în bara de
protecţie şi fixaţi cu ambele
şuruburi.
9. Închideţi ambele capace.
Hatchback cu 3 portiere
1. Desfaceţi capacul cu ajutorul unei
şurubelniţe în degajare şi scoateţi capacul.

254Îngrijirea autovehiculului
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul de iluminat de
la bara de protecţie.
3. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
4. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
5. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
6. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
7. Montaţi ansamblul lămpii prin strângerea ambelor şuruburi.
8. Asamblaţi şi fixaţi capacul.Lămpile de semnalizare
din faţă
Hatchback cu 5 portiere,
notchback cu 4 portiere, Sports
tourer
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.
