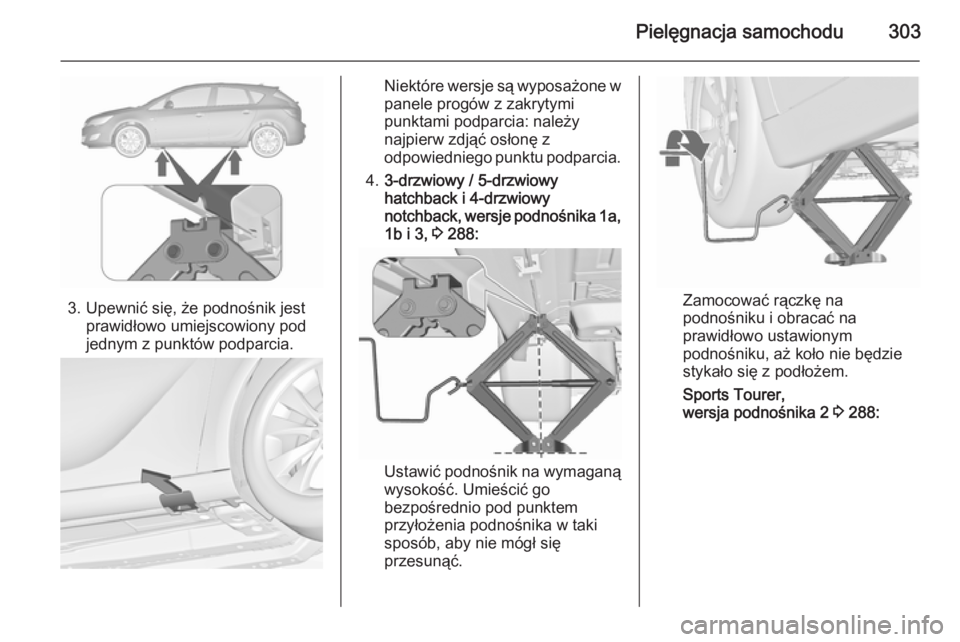

Pielęgnacja samochodu303
3. Upewnić się, że podnośnik jestprawidłowo umiejscowiony pod
jednym z punktów podparcia.
Niektóre wersje są wyposażone w panele progów z zakrytymi
punktami podparcia: należy
najpierw zdjąć osłonę z
odpowiedniego punktu podparcia.
4. 3-drzwiowy / 5-drzwiowy
hatchback i 4-drzwiowy
notchback, wersje podnośnika 1a,
1b i 3, 3 288:
Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Zamocować rączkę na
podnośniku i obracać na
prawidłowo ustawionym
podnośniku, aż koło nie będzie
stykało się z podłożem.
Sports Tourer,
wersja podnośnika 2 3 288:

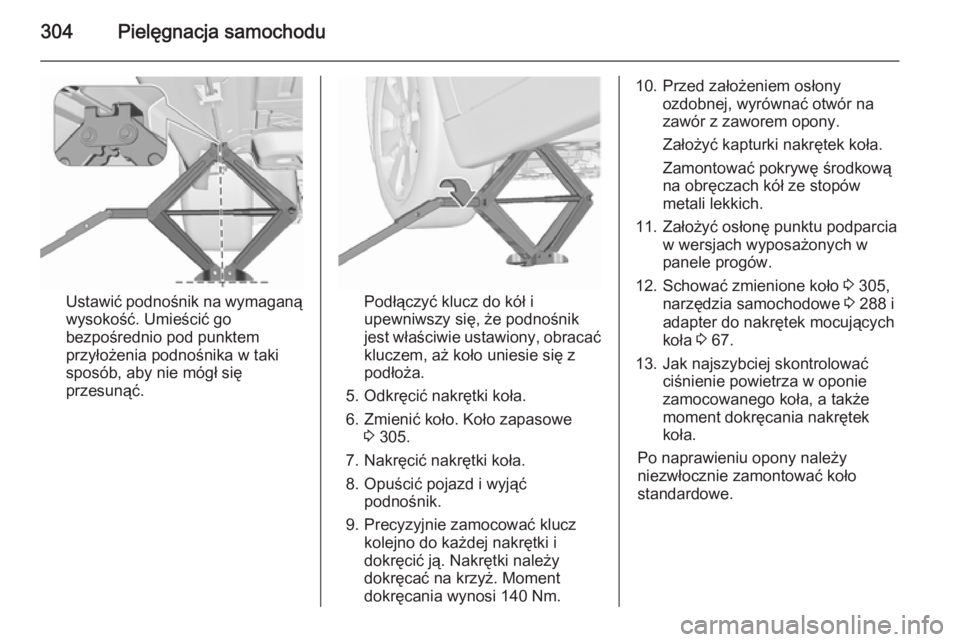

304Pielęgnacja samochodu
Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Odkręcić nakrętki koła.
6. Zmienić koło. Koło zapasowe 3 305.
7. Nakręcić nakrętki koła. 8. Opuścić pojazd i wyjąć podnośnik.
9. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 140 Nm.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
Zamontować pokrywę środkową
na obręczach kół ze stopów
metali lekkich.
11. Założyć osłonę punktu podparcia w wersjach wyposażonych w
panele progów.
12. Schować zmienione koło 3 305,
narzędzia samochodowe 3 288 i
adapter do nakrętek mocujących
koła 3 67.
13. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.

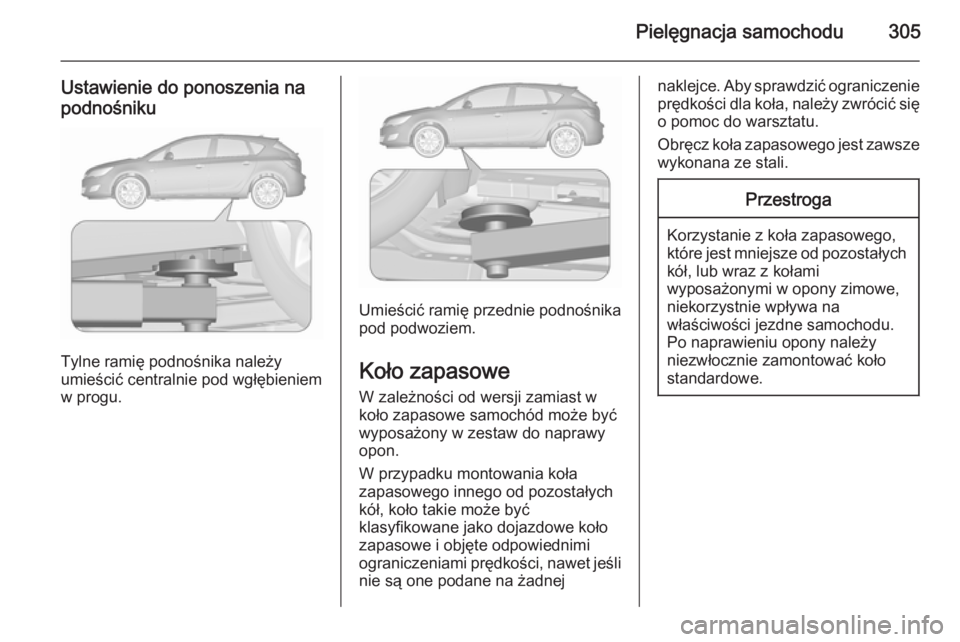

Pielęgnacja samochodu305
Ustawienie do ponoszenia na
podnośniku
Tylne ramię podnośnika należy
umieścić centralnie pod wgłębieniem
w progu.
Umieścić ramię przednie podnośnika
pod podwoziem.
Koło zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie prędkości dla koła, należy zwrócić się
o pomoc do warsztatu.
Obręcz koła zapasowego jest zawsze wykonana ze stali.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.

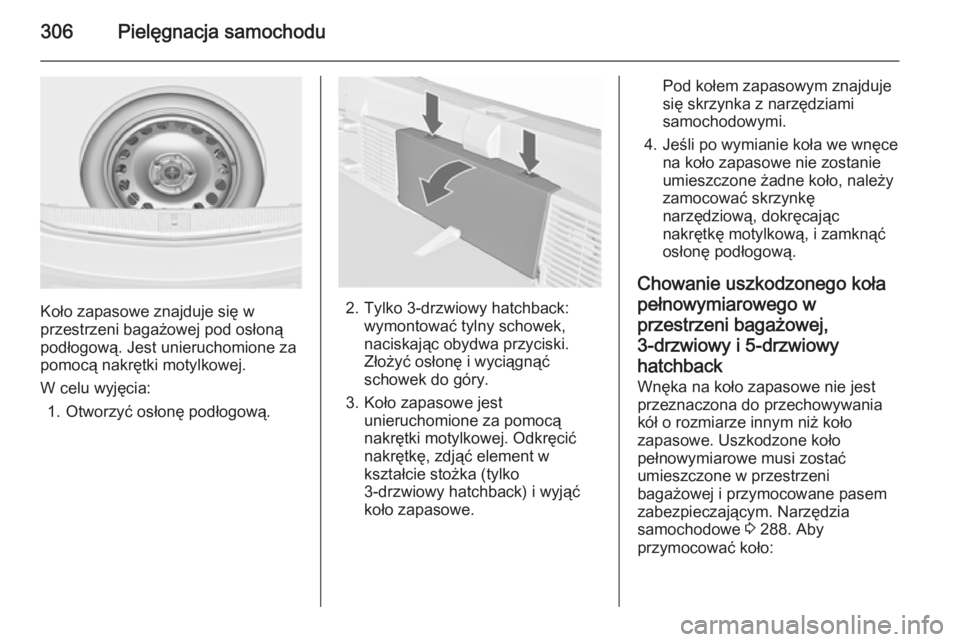

306Pielęgnacja samochodu
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową. Jest unieruchomione za
pomocą nakrętki motylkowej.
W celu wyjęcia: 1. Otworzyć osłonę podłogową.2. Tylko 3-drzwiowy hatchback: wymontować tylny schowek,
naciskając obydwa przyciski.
Złożyć osłonę i wyciągnąć
schowek do góry.
3. Koło zapasowe jest unieruchomione za pomocą
nakrętki motylkowej. Odkręcić
nakrętkę, zdjąć element w
kształcie stożka (tylko
3-drzwiowy hatchback) i wyjąć
koło zapasowe.
Pod kołem zapasowym znajduje
się skrzynka z narzędziami
samochodowymi.
4. Jeśli po wymianie koła we wnęce na koło zapasowe nie zostanie
umieszczone żadne koło, należy
zamocować skrzynkę
narzędziową, dokręcając
nakrętkę motylkową, i zamknąć
osłonę podłogową.
Chowanie uszkodzonego koła
pełnowymiarowego w przestrzeni bagażowej,
3-drzwiowy i 5-drzwiowy
hatchback
Wnęka na koło zapasowe nie jest
przeznaczona do przechowywania
kół o rozmiarze innym niż koło
zapasowe. Uszkodzone koło
pełnowymiarowe musi zostać
umieszczone w przestrzeni
bagażowej i przymocowane pasem
zabezpieczającym. Narzędzia
samochodowe 3 288. Aby
przymocować koło:

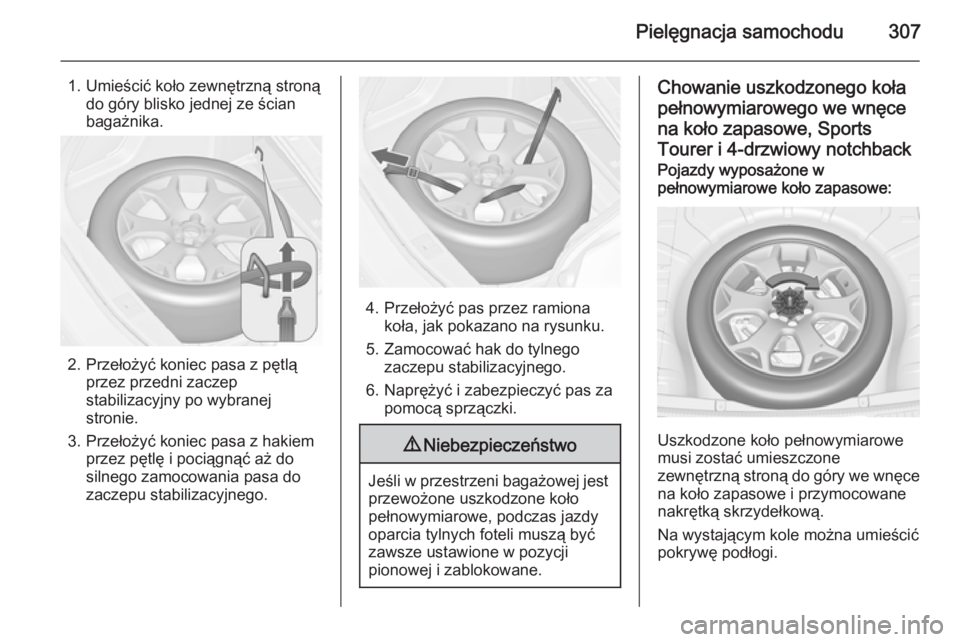

Pielęgnacja samochodu307
1. Umieścić koło zewnętrzną stronądo góry blisko jednej ze ścian
bagażnika.
2. Przełożyć koniec pasa z pętlą przez przedni zaczep
stabilizacyjny po wybranej
stronie.
3. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.
4. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
5. Zamocować hak do tylnego zaczepu stabilizacyjnego.
6. Naprężyć i zabezpieczyć pas za pomocą sprzączki.
9 Niebezpieczeństwo
Jeśli w przestrzeni bagażowej jest
przewożone uszkodzone koło
pełnowymiarowe, podczas jazdy
oparcia tylnych foteli muszą być
zawsze ustawione w pozycji
pionowej i zablokowane.
Chowanie uszkodzonego koła
pełnowymiarowego we wnęce na koło zapasowe, Sports
Tourer i 4-drzwiowy notchbackPojazdy wyposażone w
pełnowymiarowe koło zapasowe:
Uszkodzone koło pełnowymiarowe
musi zostać umieszczone
zewnętrzną stroną do góry we wnęce na koło zapasowe i przymocowane
nakrętką skrzydełkową.
Na wystającym kole można umieścić
pokrywę podłogi.

308Pielęgnacja samochodu
Pojazdy wyposażone w dojazdowekoło zapasowe:
Umieścić uszkodzone koło
pełnowymiarowe we wnęce na koło
zapasowe zewnętrzną stroną do góry
i przymocować przy pomocy nakrętki
skrzydełkowej po uprzedniej
wymianie śruby gwintowanej na
śrubę przedłużającą, znajdującą się
w torbie z narzędziami 3 288. Aby
wymienić śrubę:1. Nasadzić końcówkę sześciokątną
klucza do kół, uważając aby
pewnie osadziła się na łbie śruby.
2. Obrócić klucz w kierunku przeciwnym do ruchu wskazówekzegara, aby poluzować śrubę.
Wyjąć śrubę.
3. Wyjąć śrubę przedłużającą z torby narzędziowej 3 288 i
dokręcić ją siłą ręki, używając
sześciokątnej końcówki klucza do kół.
4. Umieścić skrzynkę narzędziową i uszkodzone koło zewnętrzną
stroną do góry we wnęce na koło
zapasowe i przymocować je,
obracając nakrętkę skrzydełkową
na śrubie w prawo.
Na wystającym kole można umieścić
pokrywę podłogi.
Przed włożeniem dojazdowego koła
zapasowego do wnęki na koło
zapasowe po wymianie lub naprawie
uszkodzonej opony należy wymienić
śrubę przedłużającą na śrubę krótką.Chowanie koła zapasowego we
wnęce po wymianie koła z
uszkodzoną oponą
1. Otworzyć osłonę podłogową, odkręcić i zdjąć nakrętkę
motylkową.
Tylko 3-drzwiowy hatchback:
otworzyć osłonę podłogową,
wyjąć tylny schowek, odkręcić i
wyjąć nakrętkę motylkową i
element w kształcie stożka.
2. Tylko Sports tourer i 4-drzwiowy notchback z dojazdowym kołem
zapasowym: wymienić śrubę

Pielęgnacja samochodu309
przedłużającą na śrubę krótką,
używając sześciokątnej końcówki
klucza do kół.
3. Umieścić narzędzia w skrzynce lub torbie narzędziowej 3 288.
4. Umieścić koło zapasowe zewnętrzną stroną do góry we
wnęce i przymocować je,
obracając nakrętkę skrzydełkową
w prawo.
Tylko 3-drzwiowy hatchback:
umieścić mimośrodowy element
w kształcie stożka w otworze w
kole zapasowym przed
założeniem i dokręceniem
nakrętki motylkowej.
5. Zamknąć osłonę podłogową i założyć tylny schowek (tylko
3-drzwiowy hatchback).9 Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. W trakcie
gwałtownego hamowania lub
kolizji niezabezpieczone
przedmioty mogą uderzyć
pasażera.
Podnośnik i narzędzia zawsze
przechowywać w odpowiednich
schowkach i zabezpieczać je
przed przemieszczaniem.
Koło z uszkodzoną oponą
umieszczone w przestrzeni
bagażowej należy zawsze
zamocować przy użyciu pasa.
Dojazdowe koło zapasowePrzestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.
W przypadku uszkodzenia opony w trakcie holowania innego pojazdu,
koło dojazdowe należy założyć z
przodu, zaś pełne koło z tyłu.
Łańcuchy na koła 3 297.

310Pielęgnacja samochodu
Koło zapasowe z oponą
kierunkową Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol (np. strzałkę), znajdujący się
na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
■ Właściwości jezdne samochodu mogą być pogorszone. Po
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
■ Szczególną ostrożność zachować podczas jazdy po mokrych lub
zaśnieżonych nawierzchniach
dróg.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu
urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
■ Nie zbliżać się do akumulatora
pojazdu z otwartym ogniem lub
źródłem iskier.
■ Rozładowany akumulator pojazdu może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
■ Podczas pracy z akumulatorem pojazdu zakładać okulary i odzież
ochronną.
■ Akumulator wspomagający musi mieć takie samo napięcie zasilania(12 V) jak akumulator używany w
samochodzie. Jego pojemność
(wyrażona w Ah) nie może być
