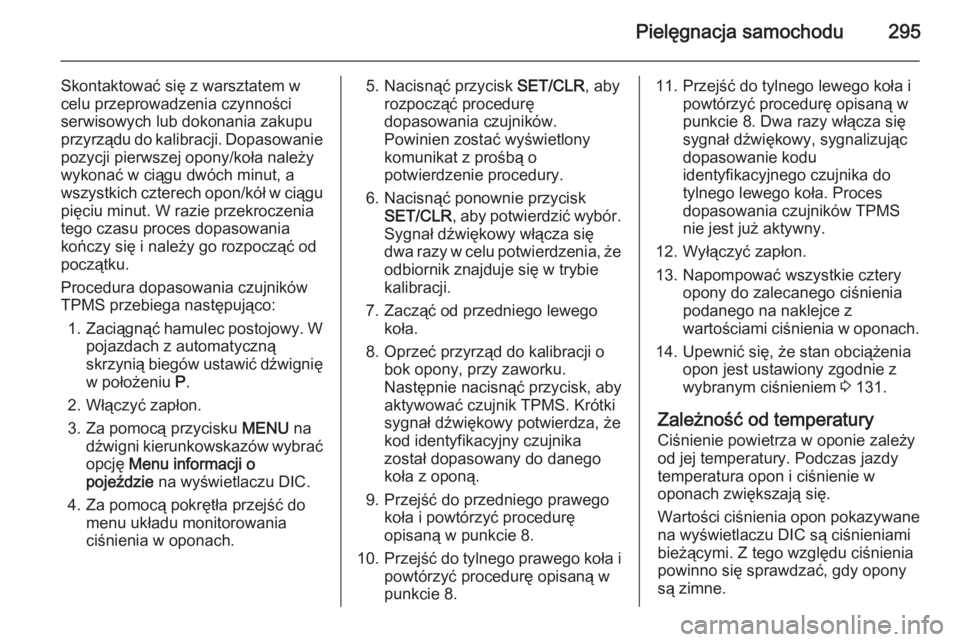

Pielęgnacja samochodu295
Skontaktować się z warsztatem w
celu przeprowadzenia czynności serwisowych lub dokonania zakupuprzyrządu do kalibracji. Dopasowanie
pozycji pierwszej opony/koła należy
wykonać w ciągu dwóch minut, a
wszystkich czterech opon/kół w ciągu pięciu minut. W razie przekroczeniatego czasu proces dopasowania
kończy się i należy go rozpocząć od
początku.
Procedura dopasowania czujników
TPMS przebiega następująco:
1. Zaciągnąć hamulec postojowy. W
pojazdach z automatyczną
skrzynią biegów ustawić dźwignię
w położeniu P.
2. Włączyć zapłon.
3. Za pomocą przycisku MENU na
dźwigni kierunkowskazów wybrać opcję Menu informacji o
pojeździe na wyświetlaczu DIC.
4. Za pomocą pokrętła przejść do menu układu monitorowania
ciśnienia w oponach.5. Nacisnąć przycisk SET/CLR, aby
rozpocząć procedurę
dopasowania czujników.
Powinien zostać wyświetlony
komunikat z prośbą o
potwierdzenie procedury.
6. Nacisnąć ponownie przycisk SET/CLR , aby potwierdzić wybór.
Sygnał dźwiękowy włącza się
dwa razy w celu potwierdzenia, że
odbiornik znajduje się w trybie
kalibracji.
7. Zacząć od przedniego lewego koła.
8. Oprzeć przyrząd do kalibracji o bok opony, przy zaworku.
Następnie nacisnąć przycisk, aby
aktywować czujnik TPMS. Krótki
sygnał dźwiękowy potwierdza, że
kod identyfikacyjny czujnika
został dopasowany do danego
koła z oponą.
9. Przejść do przedniego prawego koła i powtórzyć procedurę
opisaną w punkcie 8.
10. Przejść do tylnego prawego koła i
powtórzyć procedurę opisaną w
punkcie 8.11. Przejść do tylnego lewego koła i powtórzyć procedurę opisaną w
punkcie 8. Dwa razy włącza się
sygnał dźwiękowy, sygnalizując
dopasowanie kodu
identyfikacyjnego czujnika do
tylnego lewego koła. Proces dopasowania czujników TPMS
nie jest już aktywny.
12. Wyłączyć zapłon.
13. Napompować wszystkie cztery opony do zalecanego ciśnienia
podanego na naklejce z
wartościami ciśnienia w oponach.
14. Upewnić się, że stan obciążenia opon jest ustawiony zgodnie z
wybranym ciśnieniem 3 131.
Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się.
Wartości ciśnienia opon pokazywane na wyświetlaczu DIC są ciśnieniami
bieżącymi. Z tego względu ciśnienia
powinno się sprawdzać, gdy opony są zimne.

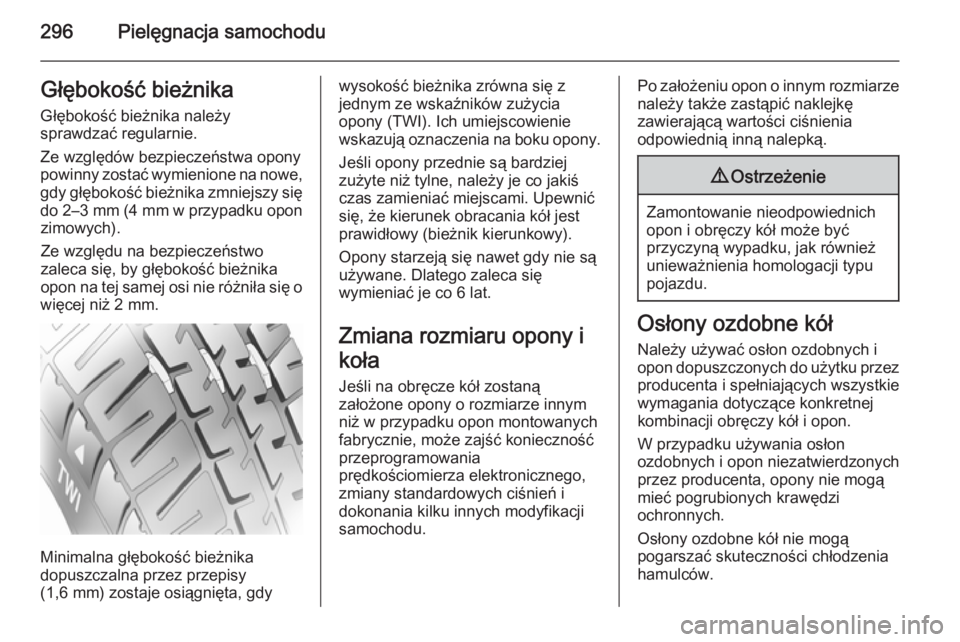

296Pielęgnacja samochoduGłębokość bieżnika
Głębokość bieżnika należy
sprawdzać regularnie.
Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe, gdy głębokość bieżnika zmniejszy się
do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względu na bezpieczeństwo
zaleca się, by głębokość bieżnika
opon na tej samej osi nie różniła się o
więcej niż 2 mm.
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Jeśli opony przednie są bardziej
zużyte niż tylne, należy je co jakiś
czas zamieniać miejscami. Upewnić
się, że kierunek obracania kół jest
prawidłowy (bieżnik kierunkowy).
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opony i
koła
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania
prędkościomierza elektronicznego,
zmiany standardowych ciśnień i
dokonania kilku innych modyfikacji
samochodu.Po założeniu opon o innym rozmiarze należy także zastąpić naklejkę
zawierającą wartości ciśnienia
odpowiednią inną nalepką.9 Ostrzeżenie
Zamontowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne kół
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.

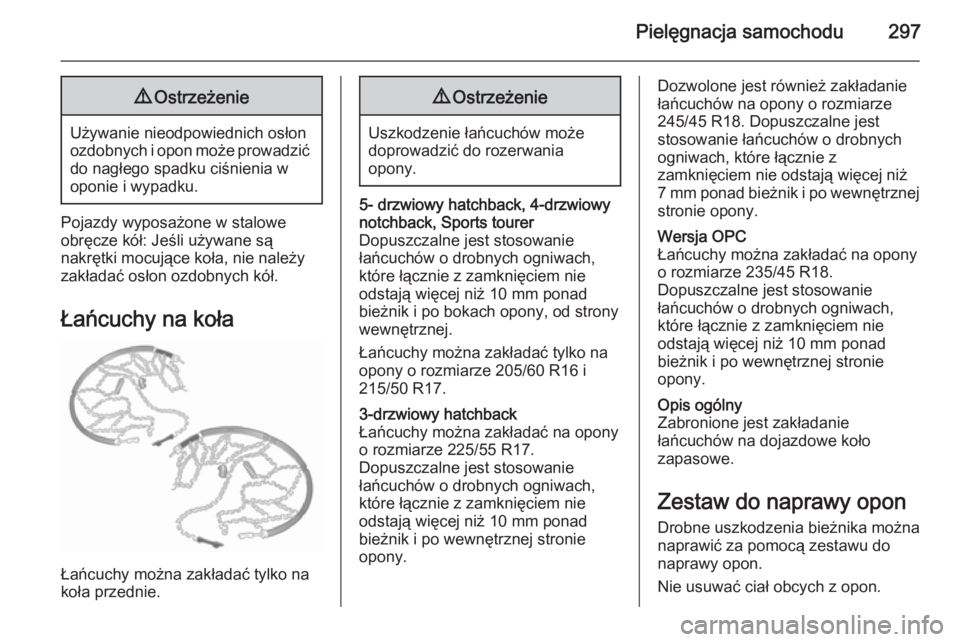

Pielęgnacja samochodu2979Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Pojazdy wyposażone w stalowe
obręcze kół: Jeśli używane są
nakrętki mocujące koła, nie należy
zakładać osłon ozdobnych kół.
Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła przednie.
9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
5- drzwiowy hatchback, 4-drzwiowy
notchback, Sports tourer
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach, które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.
Łańcuchy można zakładać tylko na
opony o rozmiarze 205/60 R16 i
215/50 R17.3-drzwiowy hatchback
Łańcuchy można zakładać na opony
o rozmiarze 225/55 R17.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach,
które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po wewnętrznej stronie
opony.Dozwolone jest również zakładanie
łańcuchów na opony o rozmiarze
245/45 R18. Dopuszczalne jest
stosowanie łańcuchów o drobnych
ogniwach, które łącznie z
zamknięciem nie odstają więcej niż
7 mm ponad bieżnik i po wewnętrznej
stronie opony.Wersja OPC
Łańcuchy można zakładać na opony
o rozmiarze 235/45 R18.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach,
które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po wewnętrznej stronie
opony.Opis ogólny
Zabronione jest zakładanie łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.

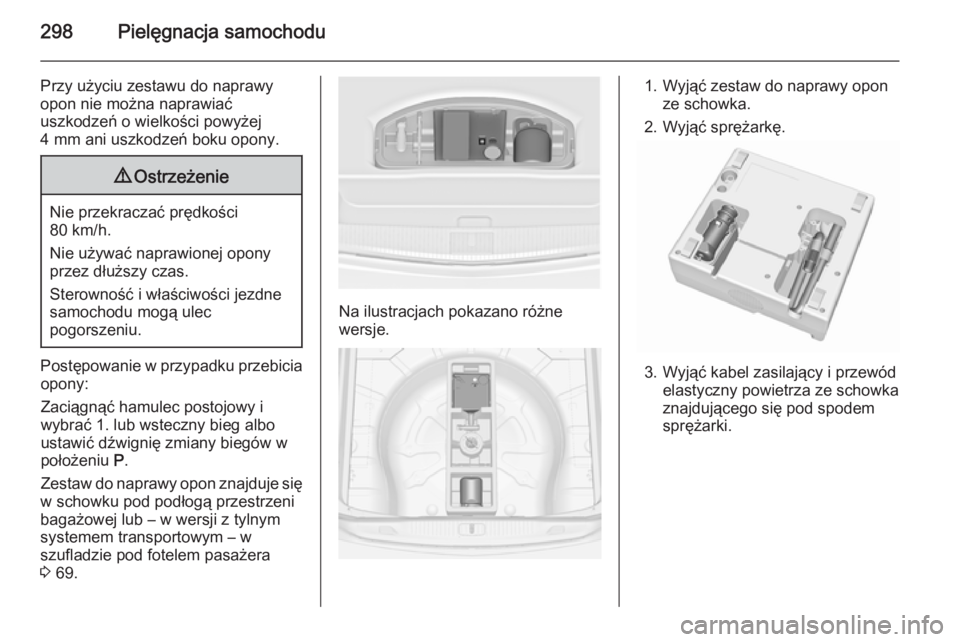

298Pielęgnacja samochodu
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń boku opony.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
Zestaw do naprawy opon znajduje się
w schowku pod podłogą przestrzeni
bagażowej lub – w wersji z tylnym
systemem transportowym – w
szufladzie pod fotelem pasażera
3 69.
Na ilustracjach pokazano różne
wersje.
1. Wyjąć zestaw do naprawy opon ze schowka.
2. Wyjąć sprężarkę.
3. Wyjąć kabel zasilający i przewód elastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.

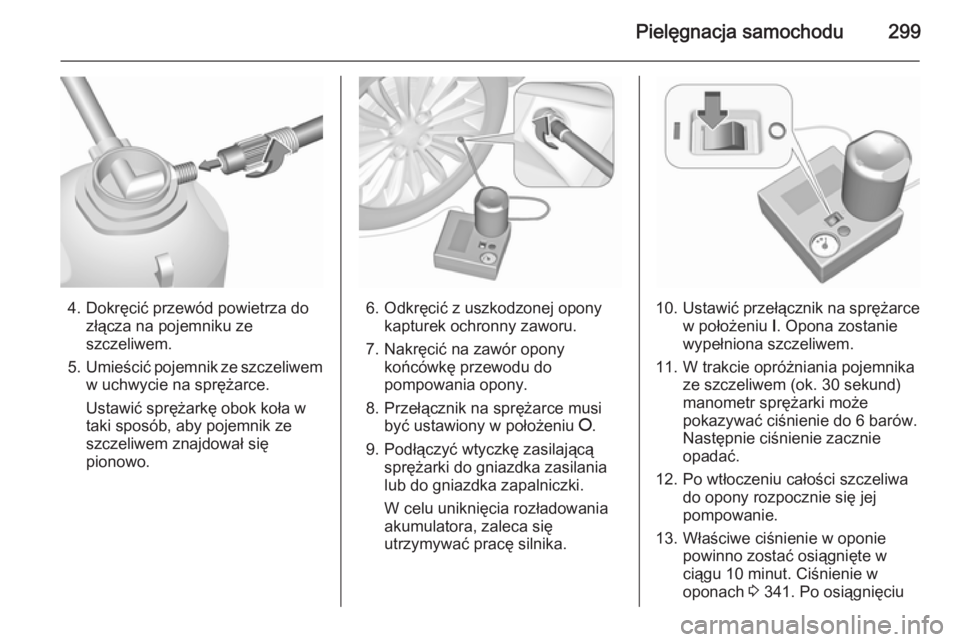

Pielęgnacja samochodu299
4. Dokręcić przewód powietrza dozłącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może pokazywać ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
12. Po wtłoczeniu całości szczeliwa do opony rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut. Ciśnienie w
oponach 3 341. Po osiągnięciu

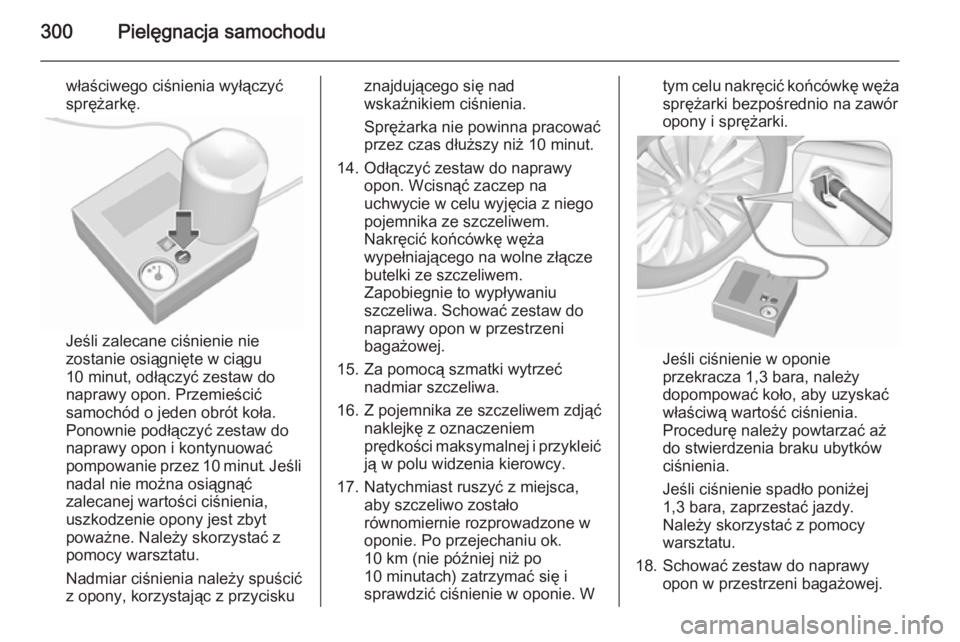

300Pielęgnacja samochodu
właściwego ciśnienia wyłączyć
sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut. Jeśli nadal nie można osiągnąć
zalecanej wartości ciśnienia,
uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie. Wtym celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
18. Schować zestaw do naprawy opon w przestrzeni bagażowej.

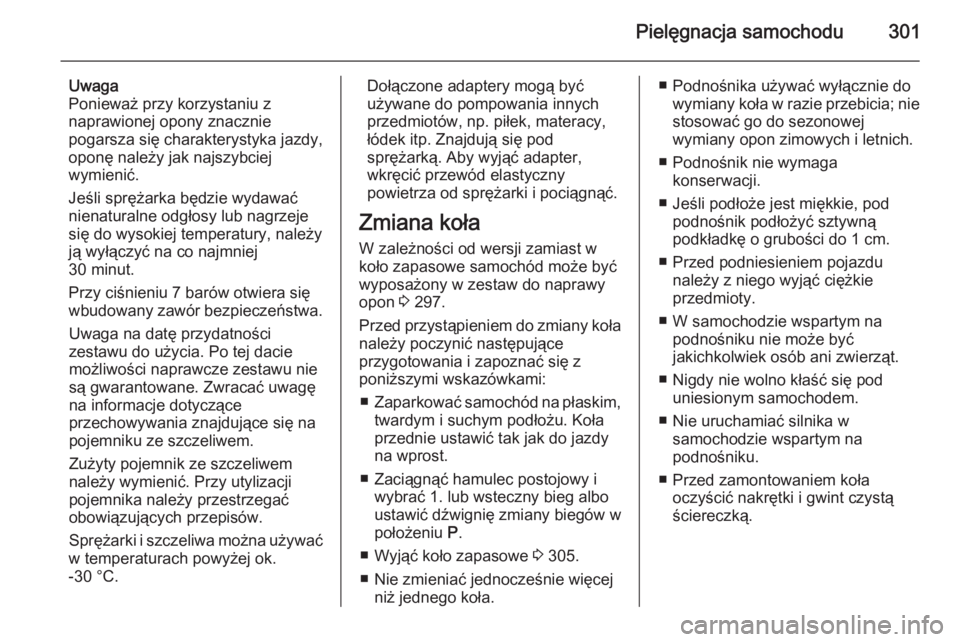

Pielęgnacja samochodu301
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać
w temperaturach powyżej ok.
-30 °C.Dołączone adaptery mogą być używane do pompowania innych przedmiotów, np. piłek, materacy,łódek itp. Znajdują się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 297.
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
■ Zaparkować samochód na płaskim,
twardym i suchym podłożu. Kołaprzednie ustawić tak jak do jazdy
na wprost.
■ Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
■ Wyjąć koło zapasowe 3 305.
■ Nie zmieniać jednocześnie więcej niż jednego koła.■ Podnośnika używać wyłącznie dowymiany koła w razie przebicia; nie
stosować go do sezonowej
wymiany opon zimowych i letnich.
■ Podnośnik nie wymaga konserwacji.
■ Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
■ Przed podniesieniem pojazdu należy z niego wyjąć ciężkie
przedmioty.
■ W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
■ Nigdy nie wolno kłaść się pod uniesionym samochodem.
■ Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
■ Przed zamontowaniem koła oczyścić nakrętki i gwint czystą
ściereczką.

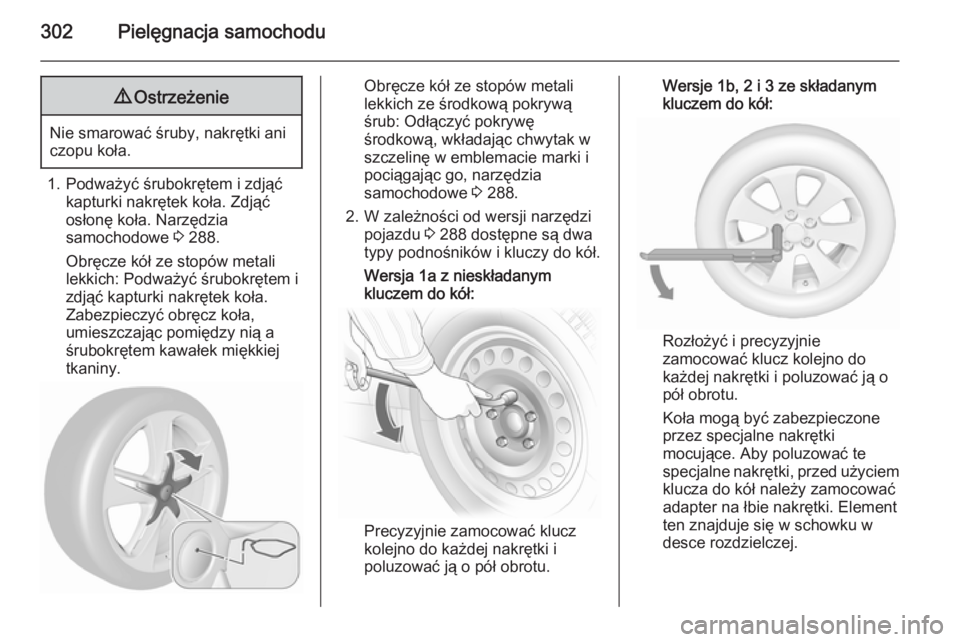

302Pielęgnacja samochodu9Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Podważyć śrubokrętem i zdjąć kapturki nakrętek koła. Zdjąć
osłonę koła. Narzędzia samochodowe 3 288.
Obręcze kół ze stopów metali
lekkich: Podważyć śrubokrętem i
zdjąć kapturki nakrętek koła.
Zabezpieczyć obręcz koła,
umieszczając pomiędzy nią a
śrubokrętem kawałek miękkiej
tkaniny.
Obręcze kół ze stopów metali
lekkich ze środkową pokrywą
śrub: Odłączyć pokrywę środkową, wkładając chwytak wszczelinę w emblemacie marki i
pociągając go, narzędzia
samochodowe 3 288.
2. W zależności od wersji narzędzi pojazdu 3 288 dostępne są dwa
typy podnośników i kluczy do kół.
Wersja 1a z nieskładanym
kluczem do kół:
Precyzyjnie zamocować klucz
kolejno do każdej nakrętki i
poluzować ją o pół obrotu.
Wersje 1b, 2 i 3 ze składanym
kluczem do kół:
Rozłożyć i precyzyjnie
zamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter na łbie nakrętki. Element
ten znajduje się w schowku w
desce rozdzielczej.
