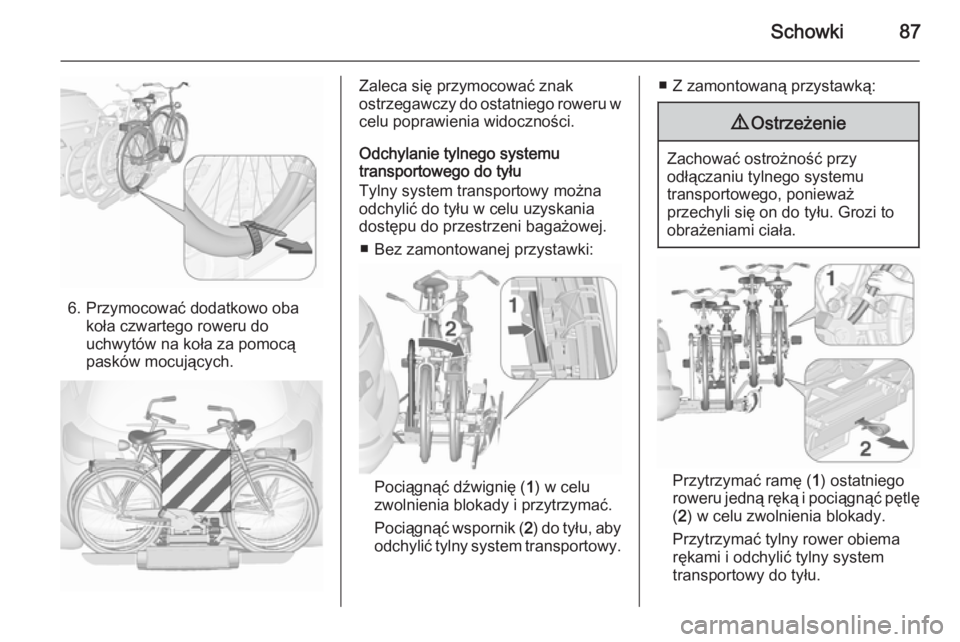

Schowki87
6. Przymocować dodatkowo obakoła czwartego roweru do
uchwytów na koła za pomocą
pasków mocujących.
Zaleca się przymocować znak
ostrzegawczy do ostatniego roweru w celu poprawienia widoczności.
Odchylanie tylnego systemu
transportowego do tyłu
Tylny system transportowy można
odchylić do tyłu w celu uzyskania
dostępu do przestrzeni bagażowej.
■ Bez zamontowanej przystawki:
Pociągnąć dźwignię ( 1) w celu
zwolnienia blokady i przytrzymać.
Pociągnąć wspornik ( 2) do tyłu, aby
odchylić tylny system transportowy.
■ Z zamontowaną przystawką:9 Ostrzeżenie
Zachować ostrożność przy
odłączaniu tylnego systemu
transportowego, ponieważ
przechyli się on do tyłu. Grozi to obrażeniami ciała.
Przytrzymać ramę ( 1) ostatniego
roweru jedną ręką i pociągnąć pętlę
( 2 ) w celu zwolnienia blokady.
Przytrzymać tylny rower obiema
rękami i odchylić tylny system
transportowy do tyłu.

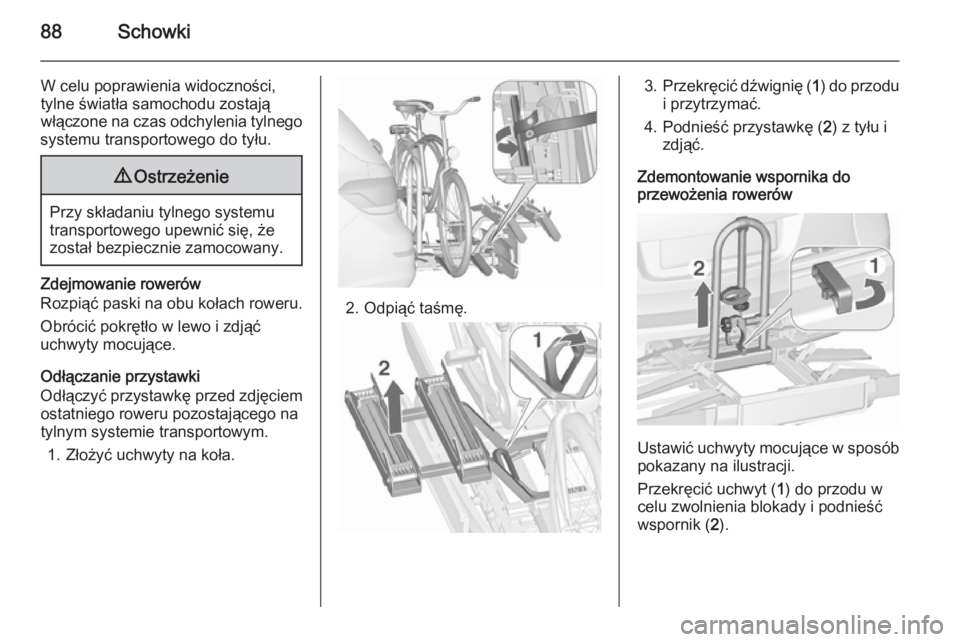

88Schowki
W celu poprawienia widoczności,tylne światła samochodu zostają
włączone na czas odchylenia tylnego
systemu transportowego do tyłu.9 Ostrzeżenie
Przy składaniu tylnego systemu
transportowego upewnić się, że
został bezpiecznie zamocowany.
Zdejmowanie rowerów
Rozpiąć paski na obu kołach roweru.
Obrócić pokrętło w lewo i zdjąć
uchwyty mocujące.
Odłączanie przystawki
Odłączyć przystawkę przed zdjęciem ostatniego roweru pozostającego natylnym systemie transportowym.
1. Złożyć uchwyty na koła.
2. Odpiąć taśmę.
3. Przekręcić dźwignię ( 1) do przodu
i przytrzymać.
4. Podnieść przystawkę ( 2) z tyłu i
zdjąć.
Zdemontowanie wspornika do
przewożenia rowerów
Ustawić uchwyty mocujące w sposób
pokazany na ilustracji.
Przekręcić uchwyt ( 1) do przodu w
celu zwolnienia blokady i podnieść wspornik ( 2).

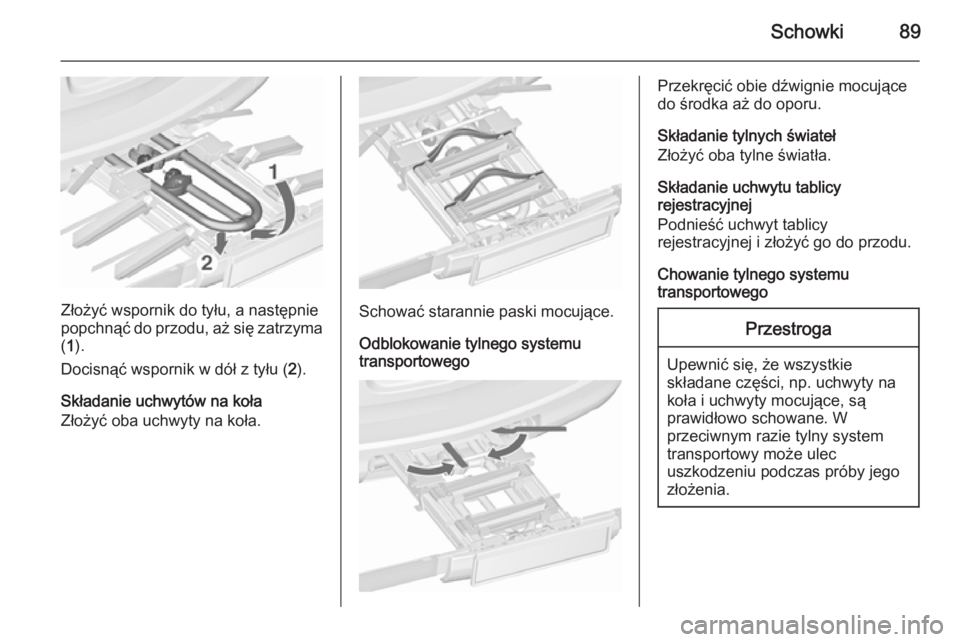

Schowki89
Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się zatrzyma ( 1 ).
Docisnąć wspornik w dół z tyłu ( 2).
Składanie uchwytów na koła
Złożyć oba uchwyty na koła.Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego
Przekręcić obie dźwignie mocujące
do środka aż do oporu.
Składanie tylnych świateł
Złożyć oba tylne światła.
Składanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i złożyć go do przodu.
Chowanie tylnego systemu
transportowegoPrzestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system
transportowy może ulec
uszkodzeniu podczas próby jego
złożenia.

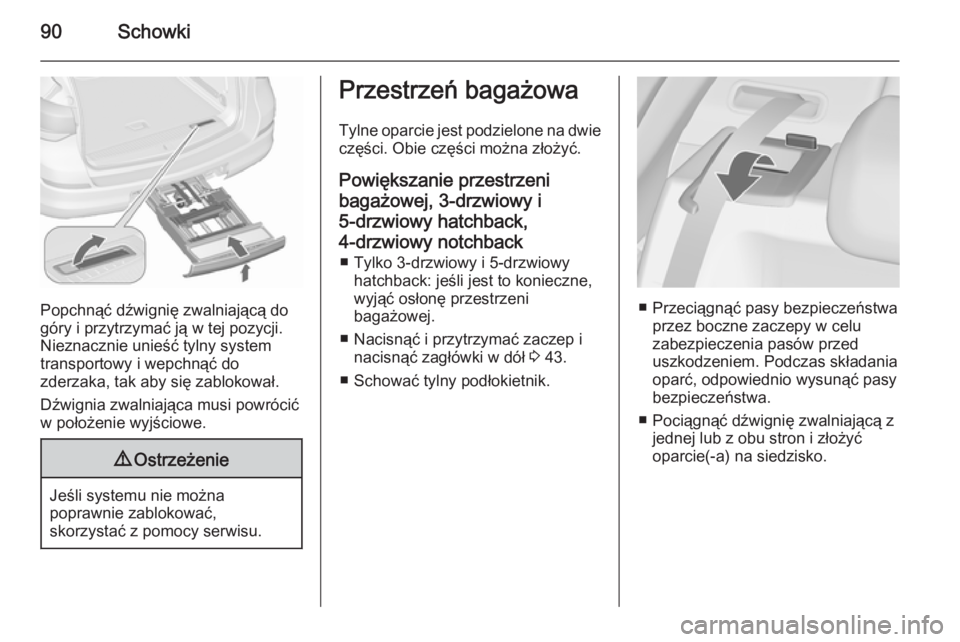

90Schowki
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Tylne oparcie jest podzielone na dwieczęści. Obie części można złożyć.
Powiększanie przestrzeni bagażowej, 3-drzwiowy i
5-drzwiowy hatchback,
4-drzwiowy notchback ■ Tylko 3-drzwiowy i 5-drzwiowy hatchback: jeśli jest to konieczne,
wyjąć osłonę przestrzeni
bagażowej.
■ Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 43.
■ Schować tylny podłokietnik.
■ Przeciągnąć pasy bezpieczeństwa przez boczne zaczepy w celu
zabezpieczenia pasów przed
uszkodzeniem. Podczas składania
oparć, odpowiednio wysunąć pasy
bezpieczeństwa.
■ Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.

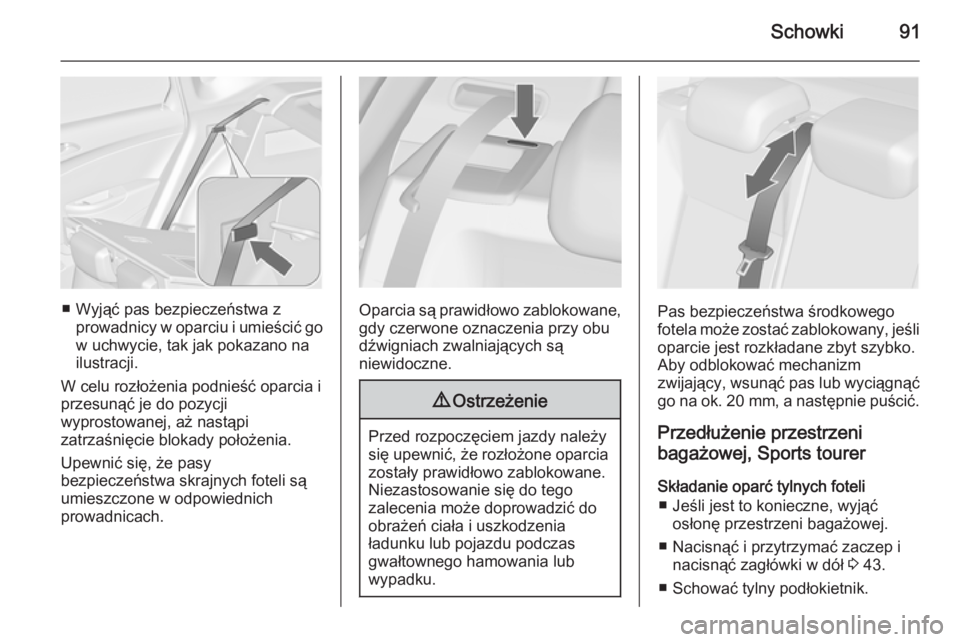

Schowki91
■ Wyjąć pas bezpieczeństwa zprowadnicy w oparciu i umieścić go
w uchwycie, tak jak pokazano na
ilustracji.
W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Upewnić się, że pasy
bezpieczeństwa skrajnych foteli są
umieszczone w odpowiednich
prowadnicach.Oparcia są prawidłowo zablokowane, gdy czerwone oznaczenia przy obu
dźwigniach zwalniających są
niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Przedłużenie przestrzeni
bagażowej, Sports tourer
Składanie oparć tylnych foteli ■ Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej.
■ Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 43.
■ Schować tylny podłokietnik.

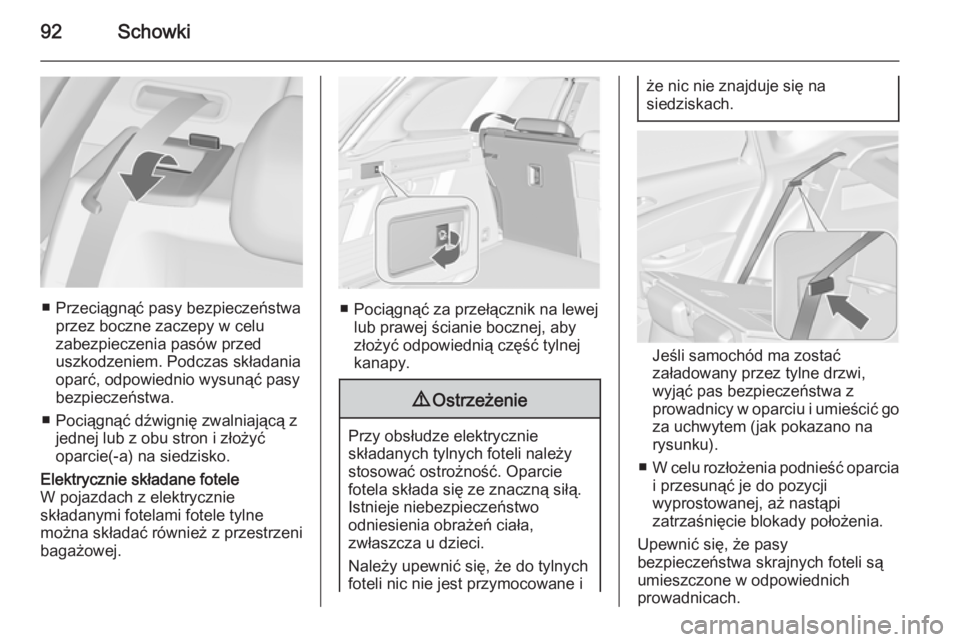

92Schowki
■ Przeciągnąć pasy bezpieczeństwaprzez boczne zaczepy w celu
zabezpieczenia pasów przed
uszkodzeniem. Podczas składania
oparć, odpowiednio wysunąć pasy
bezpieczeństwa.
■ Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
Elektrycznie składane fotele
W pojazdach z elektrycznie
składanymi fotelami fotele tylne
można składać również z przestrzeni bagażowej.
■ Pociągnąć za przełącznik na lewej lub prawej ścianie bocznej, aby
złożyć odpowiednią część tylnej kanapy.
9 Ostrzeżenie
Przy obsłudze elektrycznie
składanych tylnych foteli należy stosować ostrożność. Oparcie
fotela składa się ze znaczną siłą.
Istnieje niebezpieczeństwo
odniesienia obrażeń ciała,
zwłaszcza u dzieci.
Należy upewnić się, że do tylnych
foteli nic nie jest przymocowane i
że nic nie znajduje się na
siedziskach.
Jeśli samochód ma zostać
załadowany przez tylne drzwi,
wyjąć pas bezpieczeństwa z
prowadnicy w oparciu i umieścić go
za uchwytem (jak pokazano na
rysunku).
■ W celu rozłożenia podnieść oparcia
i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Upewnić się, że pasy
bezpieczeństwa skrajnych foteli są
umieszczone w odpowiednich
prowadnicach.

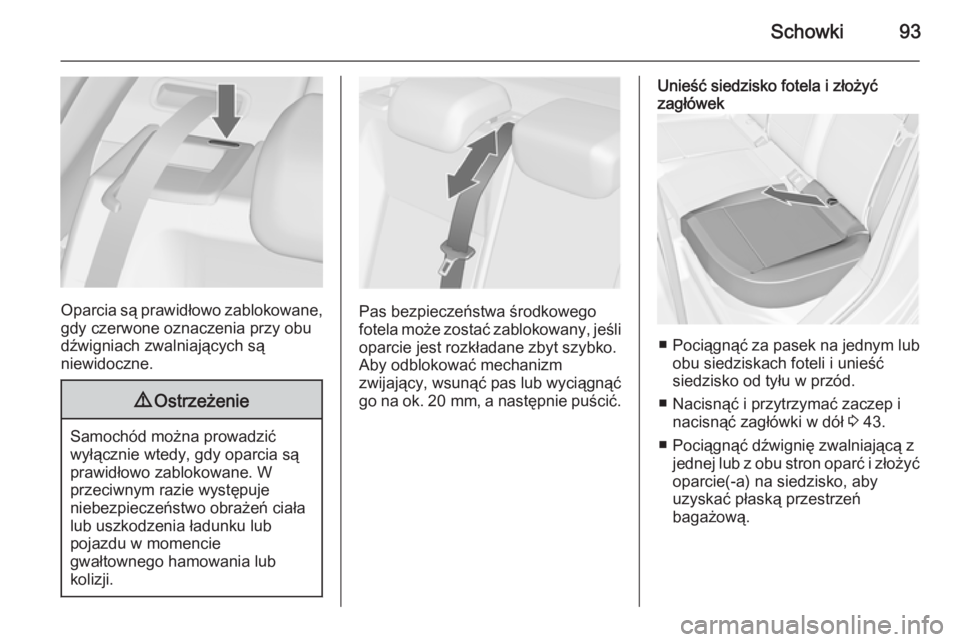

Schowki93
Oparcia są prawidłowo zablokowane,gdy czerwone oznaczenia przy obu
dźwigniach zwalniających są
niewidoczne.
9 Ostrzeżenie
Samochód można prowadzić
wyłącznie wtedy, gdy oparcia są
prawidłowo zablokowane. W
przeciwnym razie występuje
niebezpieczeństwo obrażeń ciała lub uszkodzenia ładunku lub
pojazdu w momencie
gwałtownego hamowania lub
kolizji.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć
go na ok. 20 mm, a następnie puścić.
Unieść siedzisko fotela i złożyć
zagłówek
■ Pociągnąć za pasek na jednym lub
obu siedziskach foteli i unieść
siedzisko od tyłu w przód.
■ Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 43.
■ Pociągnąć dźwignię zwalniającą z jednej lub z obu stron oparć i złożyćoparcie(-a) na siedzisko, aby
uzyskać płaską przestrzeń
bagażową.

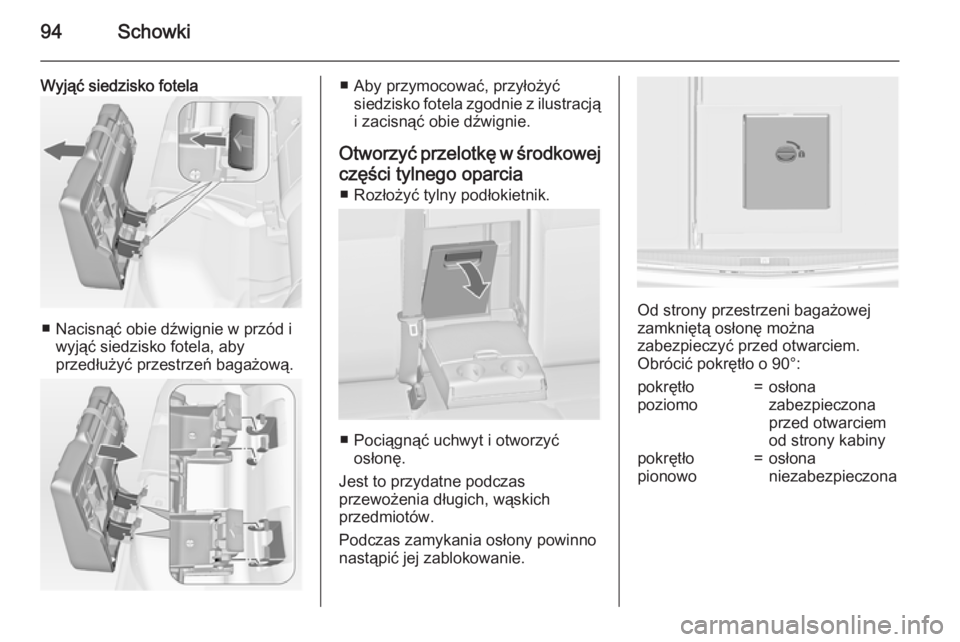

94Schowki
Wyjąć siedzisko fotela
■ Nacisnąć obie dźwignie w przód iwyjąć siedzisko fotela, aby
przedłużyć przestrzeń bagażową.
■ Aby przymocować, przyłożyć siedzisko fotela zgodnie z ilustracją
i zacisnąć obie dźwignie.
Otworzyć przelotkę w środkowej części tylnego oparcia ■ Rozłożyć tylny podłokietnik.
■ Pociągnąć uchwyt i otworzyć osłonę.
Jest to przydatne podczas
przewożenia długich, wąskich
przedmiotów.
Podczas zamykania osłony powinno
nastąpić jej zablokowanie.
Od strony przestrzeni bagażowej
zamkniętą osłonę można
zabezpieczyć przed otwarciem.
Obrócić pokrętło o 90°:
pokrętło
poziomo=osłona
zabezpieczona
przed otwarciem
od strony kabinypokrętło
pionowo=osłona
niezabezpieczona
