2015.75 OPEL ASTRA J Instrukcja obsługi (in Polish)

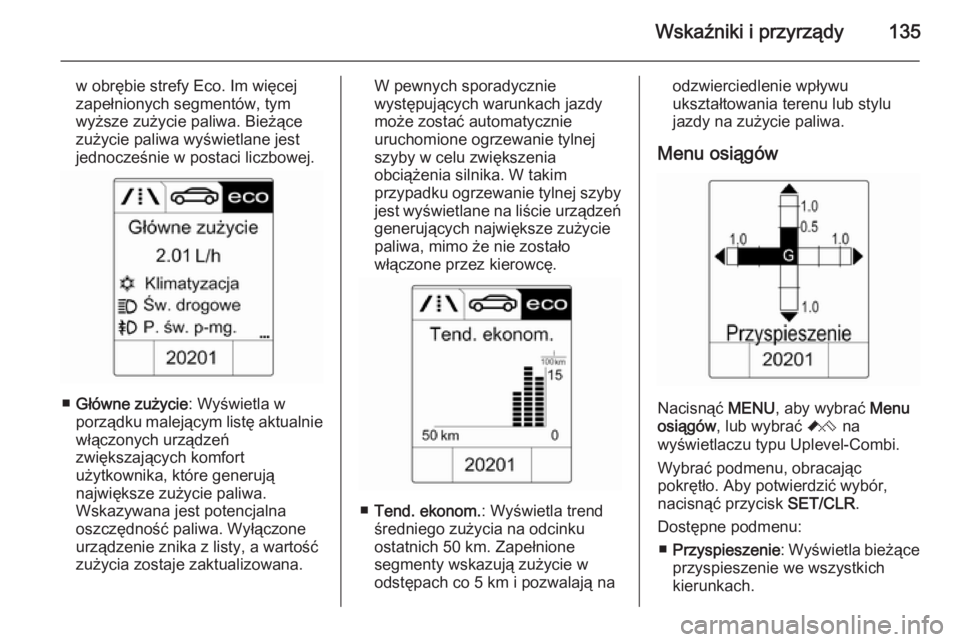

Wskaźniki i przyrządy135
w obrębie strefy Eco. Im więcej
zapełnionych segmentów, tym
wyższe zużycie paliwa. Bieżące
zużycie paliwa wyświetlane jest
jednocześnie w postaci liczbowej.
■ Główne zużycie : Wyświetla w
porządku malejącym listę aktualnie
włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone
urządzenie znika z listy, a wartość zużycia zostaje zaktualizowana.
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej
szyby w celu zwiększenia
obciążenia silnika. W takim
przypadku ogrzewanie tylnej szyby
jest wyświetlane na liście urządzeń generujących największe zużycie
paliwa, mimo że nie zostało
włączone przez kierowcę.
■ Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Menu osiągów
Nacisnąć MENU, aby wybrać Menu
osiągów , lub wybrać C na
wyświetlaczu typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Aby potwierdzić wybór,
nacisnąć przycisk SET/CLR.
Dostępne podmenu: ■ Przyspieszenie : Wyświetla bieżące
przyspieszenie we wszystkich
kierunkach.

136Wskaźniki i przyrządy
■Zegar okrąż. : Pokazuje czas
przejazdu, prędkość maksymalną,
średnią i średni czas. Postępować
zgodnie z instrukcjami
wyświetlanymi w podmenu.
■ Temp. pł. chł. : Pokazuje
temperaturę płynu chłodzącego.
■ Nap. akum. : Wyświetlanie napięcia
akumulatora.

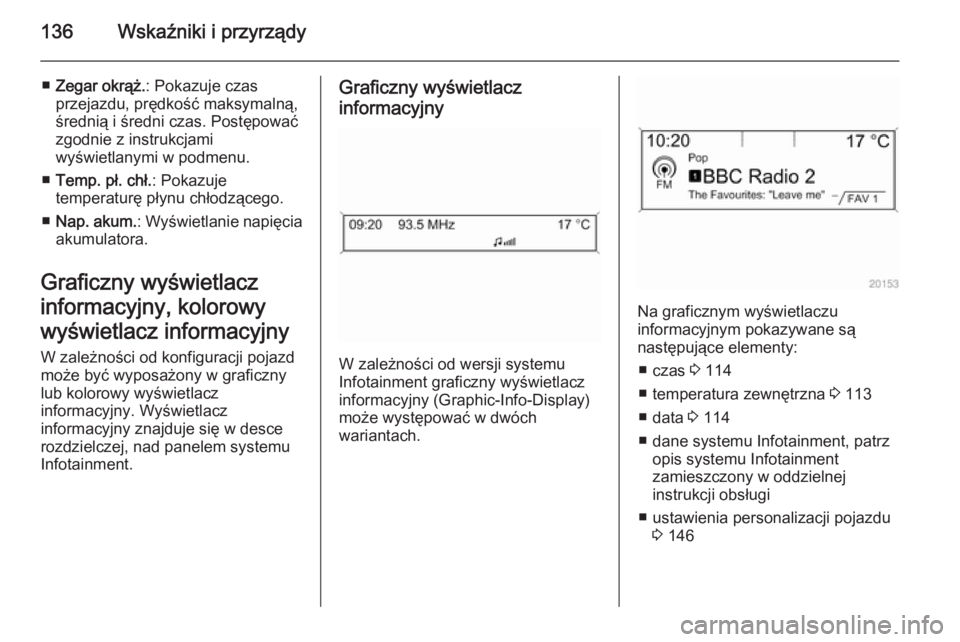

Graficzny wyświetlacz
informacyjny, kolorowy
wyświetlacz informacyjny W zależności od konfiguracji pojazd
może być wyposażony w graficzny lub kolorowy wyświetlacz
informacyjny. Wyświetlacz
informacyjny znajduje się w desce rozdzielczej, nad panelem systemu
Infotainment.Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny (Graphic-Info-Display)
może występować w dwóch
wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
■ czas 3 114
■ temperatura zewnętrzna 3 113
■ data 3 114
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ ustawienia personalizacji pojazdu 3 146

Wskaźniki i przyrządy137

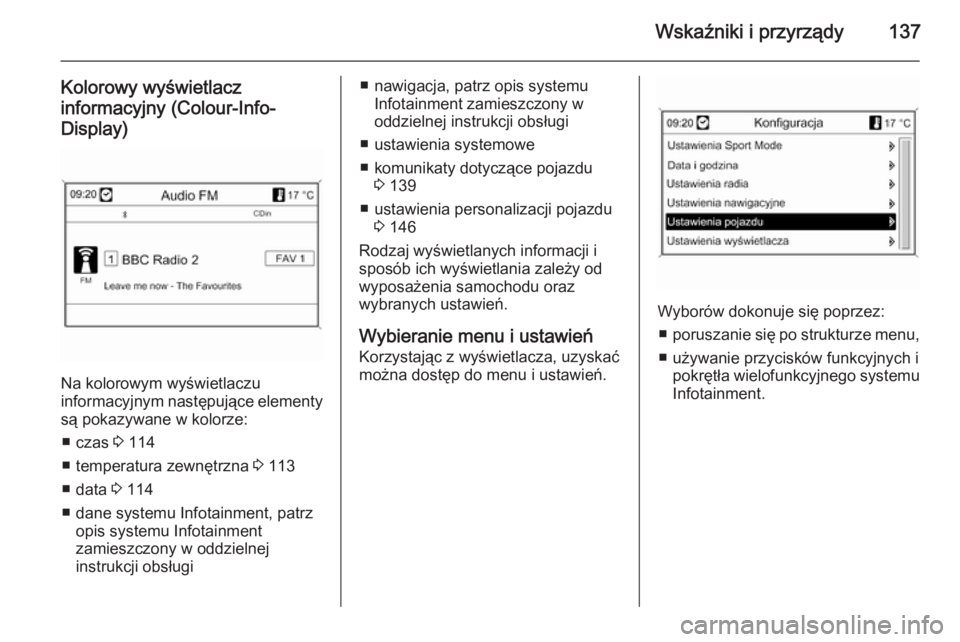

Kolorowy wyświetlacz
informacyjny (Colour-Info- Display)
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
■ czas 3 114
■ temperatura zewnętrzna 3 113
■ data 3 114
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ nawigacja, patrz opis systemu Infotainment zamieszczony w
oddzielnej instrukcji obsługi
■ ustawienia systemowe
■ komunikaty dotyczące pojazdu 3 139
■ ustawienia personalizacji pojazdu 3 146
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy odwyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień
Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.
Wyborów dokonuje się poprzez:
■ poruszanie się po strukturze menu,
■ używanie przycisków funkcyjnych i pokrętła wielofunkcyjnego systemu
Infotainment.

138Wskaźniki i przyrządy

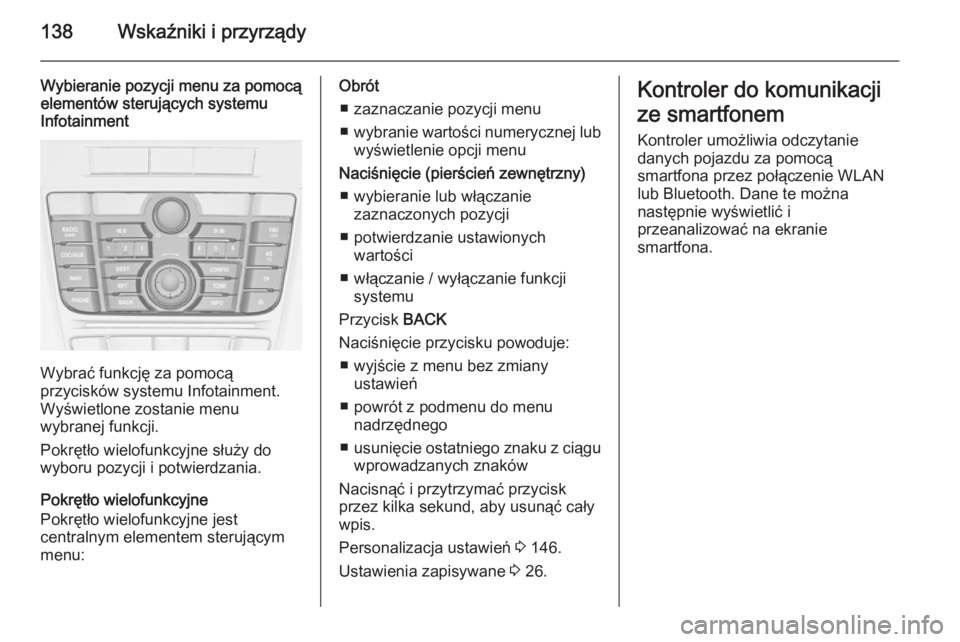

Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót
■ zaznaczanie pozycji menu
■ wybranie wartości numerycznej lub
wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny) ■ wybieranie lub włączanie zaznaczonych pozycji
■ potwierdzanie ustawionych wartości
■ włączanie / wyłączanie funkcji systemu
Przycisk BACK
Naciśnięcie przycisku powoduje: ■ wyjście z menu bez zmiany ustawień
■ powrót z podmenu do menu nadrzędnego
■ usunięcie ostatniego znaku z ciągu
wprowadzanych znaków
Nacisnąć i przytrzymać przycisk
przez kilka sekund, aby usunąć cały
wpis.
Personalizacja ustawień 3 146.
Ustawienia zapisywane 3 26.Kontroler do komunikacji
ze smartfonem Kontroler umożliwia odczytanie
danych pojazdu za pomocą
smartfona przez połączenie WLAN
lub Bluetooth. Dane te można
następnie wyświetlić i
przeanalizować na ekranie
smartfona.

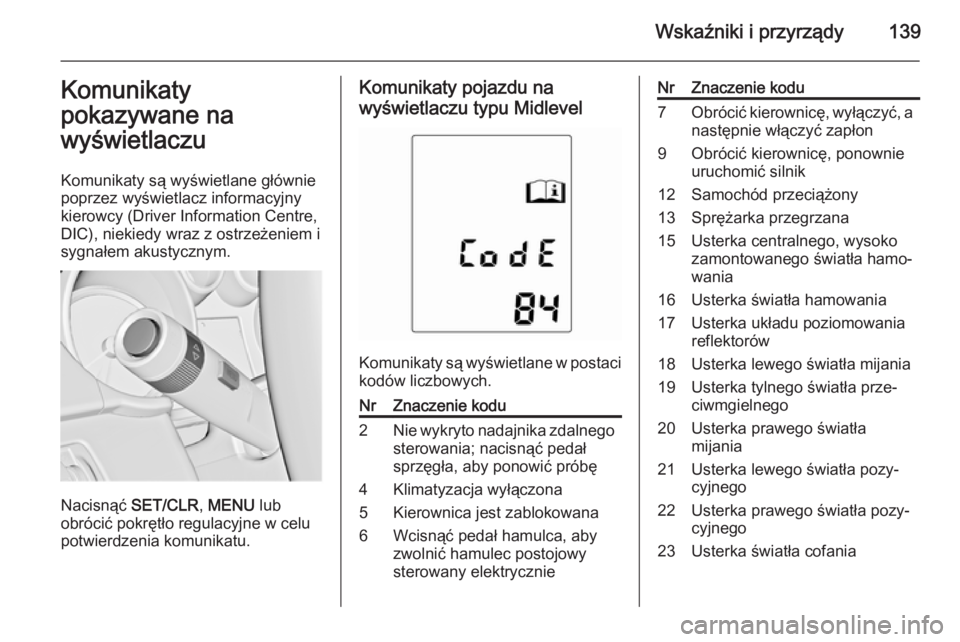

Wskaźniki i przyrządy139Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
poprzez wyświetlacz informacyjny
kierowcy (Driver Information Centre,
DIC), niekiedy wraz z ostrzeżeniem i
sygnałem akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; nacisnąć pedał
sprzęgła, aby ponowić próbę4Klimatyzacja wyłączona5Kierownica jest zablokowana6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznieNrZnaczenie kodu7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania

140Wskaźniki i przyrządy

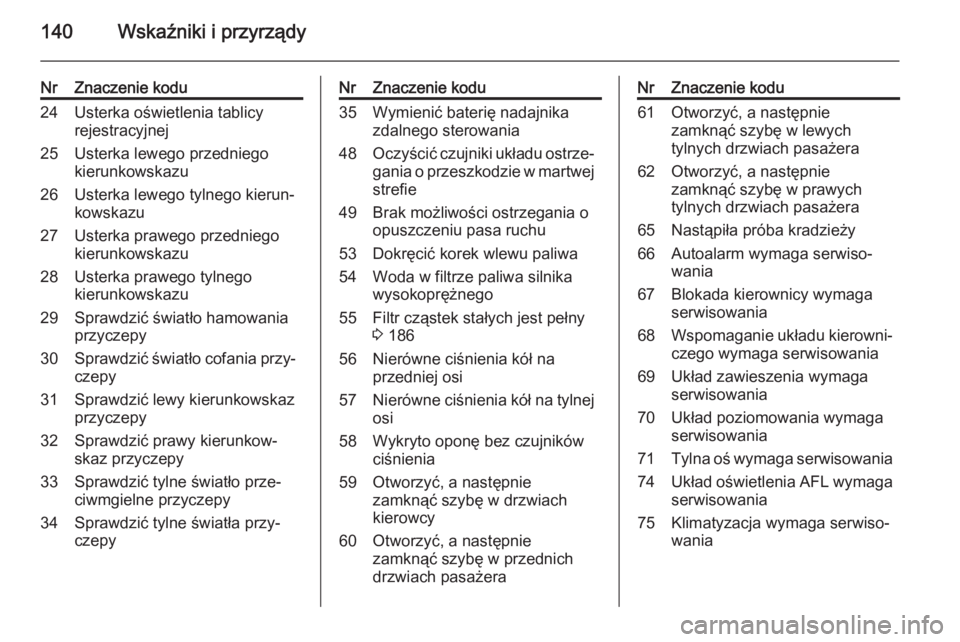

NrZnaczenie kodu24Usterka oświetlenia tablicy
rejestracyjnej25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu29Sprawdzić światło hamowania
przyczepy30Sprawdzić światło cofania przy‐
czepy31Sprawdzić lewy kierunkowskaz
przyczepy32Sprawdzić prawy kierunkow‐
skaz przyczepy33Sprawdzić tylne światło prze‐
ciwmgielne przyczepy34Sprawdzić tylne światła przy‐
czepyNrZnaczenie kodu35Wymienić baterię nadajnika
zdalnego sterowania48Oczyścić czujniki układu ostrze‐ gania o przeszkodzie w martwej
strefie49Brak możliwości ostrzegania o
opuszczeniu pasa ruchu53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnego55Filtr cząstek stałych jest pełny
3 18656Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie
zamknąć szybę w drzwiach
kierowcy60Otworzyć, a następnie
zamknąć szybę w przednich
drzwiach pasażeraNrZnaczenie kodu61Otworzyć, a następnie
zamknąć szybę w lewych
tylnych drzwiach pasażera62Otworzyć, a następnie
zamknąć szybę w prawych
tylnych drzwiach pasażera65Nastąpiła próba kradzieży66Autoalarm wymaga serwiso‐
wania67Blokada kierownicy wymaga
serwisowania68Wspomaganie układu kierowni‐ czego wymaga serwisowania69Układ zawieszenia wymaga
serwisowania70Układ poziomowania wymaga
serwisowania71Tylna oś wymaga serwisowania74Układ oświetlenia AFL wymaga serwisowania75Klimatyzacja wymaga serwiso‐
wania

Wskaźniki i przyrządy141

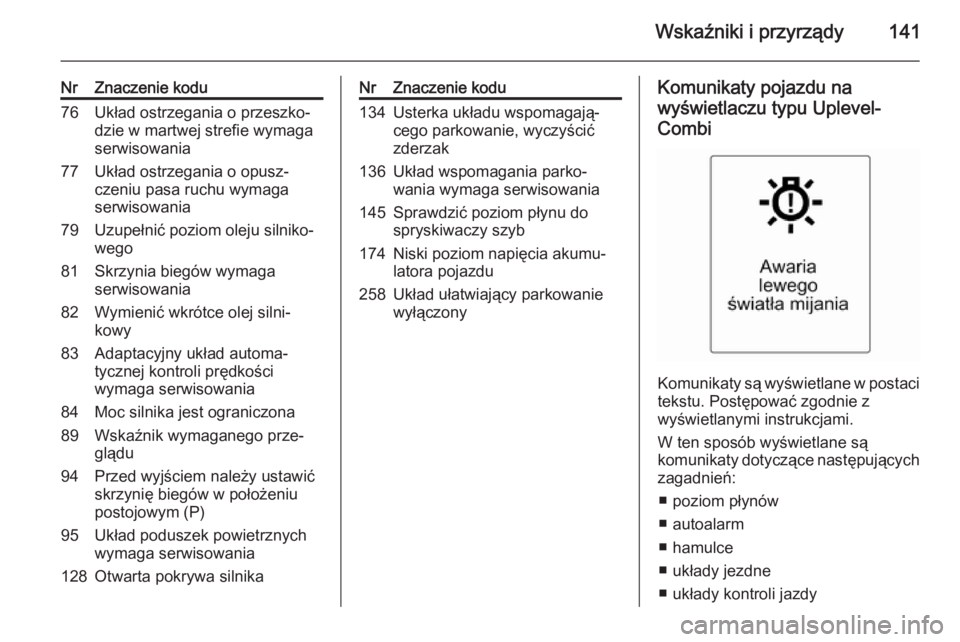

NrZnaczenie kodu76Układ ostrzegania o przeszko‐
dzie w martwej strefie wymaga
serwisowania77Układ ostrzegania o opusz‐
czeniu pasa ruchu wymaga
serwisowania79Uzupełnić poziom oleju silniko‐
wego81Skrzynia biegów wymaga
serwisowania82Wymienić wkrótce olej silni‐
kowy83Adaptacyjny układ automa‐
tycznej kontroli prędkości
wymaga serwisowania84Moc silnika jest ograniczona89Wskaźnik wymaganego prze‐
glądu94Przed wyjściem należy ustawić
skrzynię biegów w położeniu
postojowym (P)95Układ poduszek powietrznych
wymaga serwisowania128Otwarta pokrywa silnikaNrZnaczenie kodu134Usterka układu wspomagają‐
cego parkowanie, wyczyścić
zderzak136Układ wspomagania parko‐ wania wymaga serwisowania145Sprawdzić poziom płynu do
spryskiwaczy szyb174Niski poziom napięcia akumu‐
latora pojazdu258Układ ułatwiający parkowanie
wyłączonyKomunikaty pojazdu na
wyświetlaczu typu Uplevel-
Combi
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.
W ten sposób wyświetlane są
komunikaty dotyczące następujących zagadnień:
■ poziom płynów
■ autoalarm
■ hamulce
■ układy jezdne
■ układy kontroli jazdy

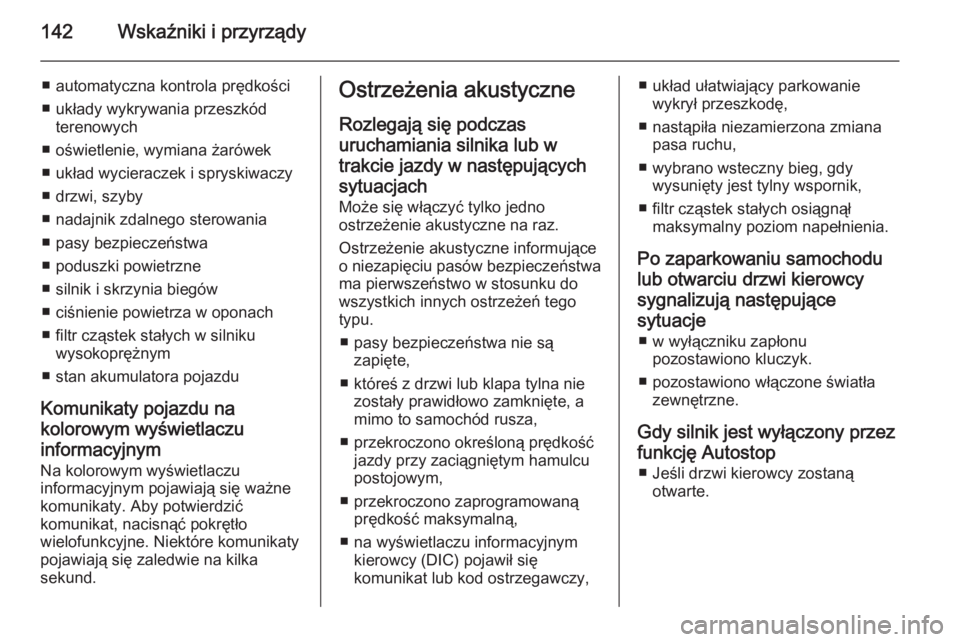

142Wskaźniki i przyrządy
■ automatyczna kontrola prędkości
■ układy wykrywania przeszkód terenowych
■ oświetlenie, wymiana żarówek
■ układ wycieraczek i spryskiwaczy
■ drzwi, szyby
■ nadajnik zdalnego sterowania
■ pasy bezpieczeństwa
■ poduszki powietrzne
■ silnik i skrzynia biegów
■ ciśnienie powietrza w oponach ■ filtr cząstek stałych w silniku wysokoprężnym
■ stan akumulatora pojazdu
Komunikaty pojazdu na kolorowym wyświetlaczuinformacyjnym
Na kolorowym wyświetlaczu
informacyjnym pojawiają się ważne
komunikaty. Aby potwierdzić
komunikat, nacisnąć pokrętło
wielofunkcyjne. Niektóre komunikaty
pojawiają się zaledwie na kilka
sekund.Ostrzeżenia akustyczne
Rozlegają się podczas
uruchamiania silnika lub w trakcie jazdy w następującychsytuacjach Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do
wszystkich innych ostrzeżeń tego
typu.
■ pasy bezpieczeństwa nie są zapięte,
■ któreś z drzwi lub klapa tylna nie zostały prawidłowo zamknięte, a
mimo to samochód rusza,
■ przekroczono określoną prędkość jazdy przy zaciągniętym hamulcu
postojowym,
■ przekroczono zaprogramowaną prędkość maksymalną,
■ na wyświetlaczu informacyjnym kierowcy (DIC) pojawił się
komunikat lub kod ostrzegawczy,■ układ ułatwiający parkowanie wykrył przeszkodę,
■ nastąpiła niezamierzona zmiana pasa ruchu,
■ wybrano wsteczny bieg, gdy wysunięty jest tylny wspornik,
■ filtr cząstek stałych osiągnął maksymalny poziom napełnienia.
Po zaparkowaniu samochodu
lub otwarciu drzwi kierowcy
sygnalizują następujące
sytuacje ■ w wyłączniku zapłonu pozostawiono kluczyk.
■ pozostawiono włączone światła zewnętrzne.
Gdy silnik jest wyłączony przez
funkcję Autostop ■ Jeśli drzwi kierowcy zostaną otwarte.
