Araç bakımı255
No.Akım devresi31–32Aktif süspansiyon sistemi/Şeritdeğiştirme uyarı sistemiAraç takımları
Bazı aletler, çekme halkası ve
(sadece stepneli araçlar) arabayı
kaldırma donanımı bagaj bölmesinin
zemininde bulunan arka kısımdaki
eşya muhafaza bölümünde bulunur.
Arka kapağın önündeki kapağı açın.
Jantlar ve lastikler
Lastik ve jant durumu Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.

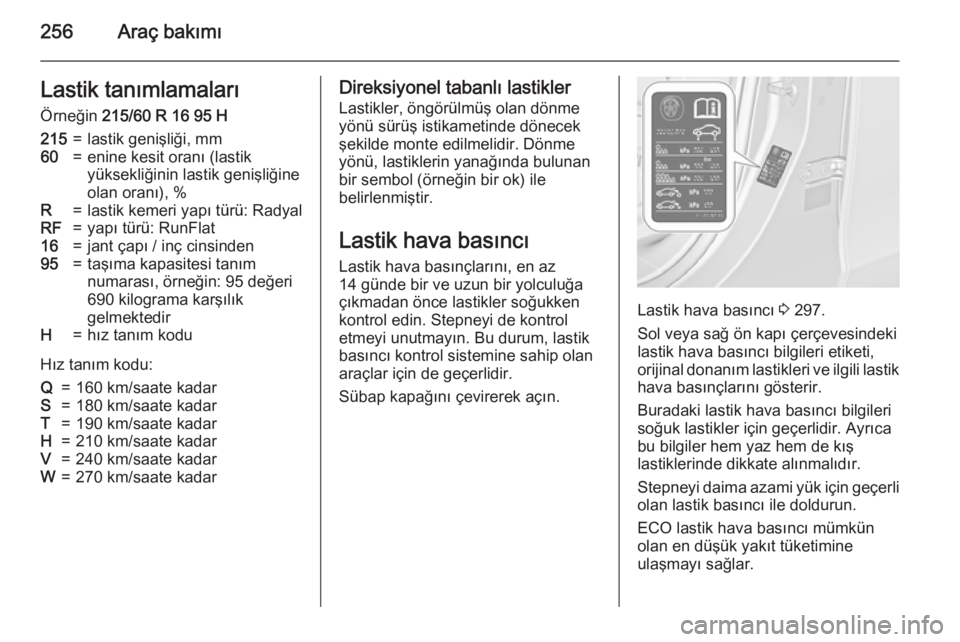

256Araç bakımıLastik tanımlamalarıÖrneğin 215/60 R 16 95 H215=lastik genişliği, mm60=enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R=lastik kemeri yapı türü: RadyalRF=yapı türü: RunFlat16=jant çapı / inç cinsinden95=taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH=hız tanım kodu
Hız tanım kodu:
Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadarDireksiyonel tabanlı lastikler
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Lastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basıncı 3 297.
Sol veya sağ ön kapı çerçevesindeki
lastik hava basıncı bilgileri etiketi,
orijinal donanım lastikleri ve ilgili lastik
hava basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.

Araç bakımı257

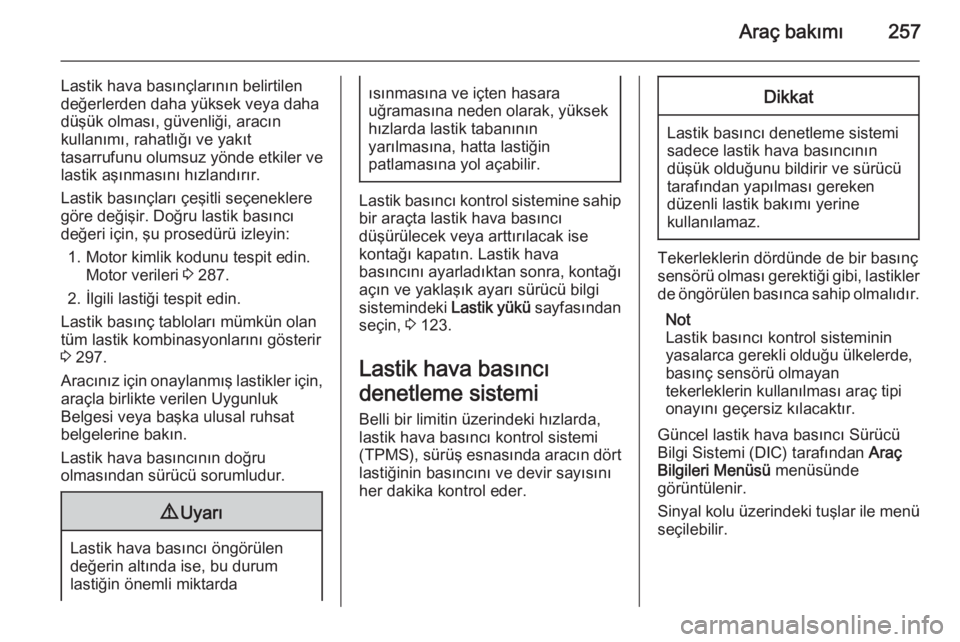

Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Motor kimlik kodunu tespit edin. Motor verileri 3 287.
2. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 297.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip
bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın. Lastik hava
basıncını ayarladıktan sonra, kontağı
açın ve yaklaşık ayarı sürücü bilgi
sistemindeki Lastik yükü sayfasından
seçin, 3 123.
Lastik hava basıncı
denetleme sistemi Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi (TPMS), sürüş esnasında aracın dört
lastiğinin basıncını ve devir sayısını
her dakika kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı Sürücü
Bilgi Sistemi (DIC) tarafından Araç
Bilgileri Menüsü menüsünde
görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.

258Araç bakımı

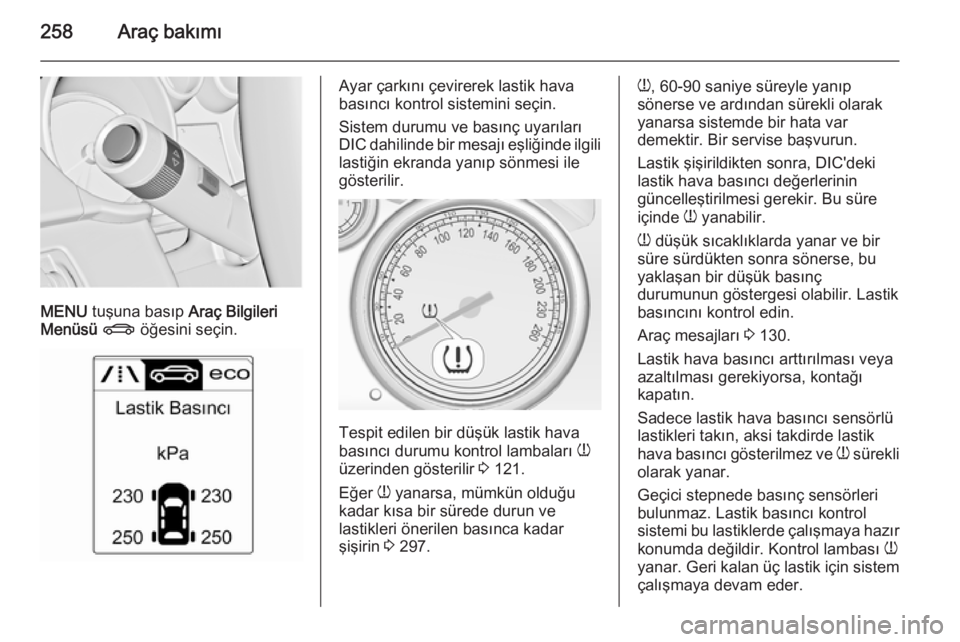

MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları DIC dahilinde bir mesajı eşliğinde ilgili lastiğin ekranda yanıp sönmesi ile
gösterilir.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 121.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 297.
w
, 60-90 saniye süreyle yanıp
sönerse ve ardından sürekli olarak
yanarsa sistemde bir hata var
demektir. Bir servise başvurun.
Lastik şişirildikten sonra, DIC'deki
lastik hava basıncı değerlerinin
güncelleştirilmesi gerekir. Bu süre
içinde w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu
yaklaşan bir düşük basınç
durumunun göstergesi olabilir. Lastik
basıncını kontrol edin.
Araç mesajları 3 130.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Geçici stepnede basınç sensörleri
bulunmaz. Lastik basıncı kontrol
sistemi bu lastiklerde çalışmaya hazır
konumda değildir. Kontrol lambası w
yanar. Geri kalan üç lastik için sistem
çalışmaya devam eder.

Araç bakımı259

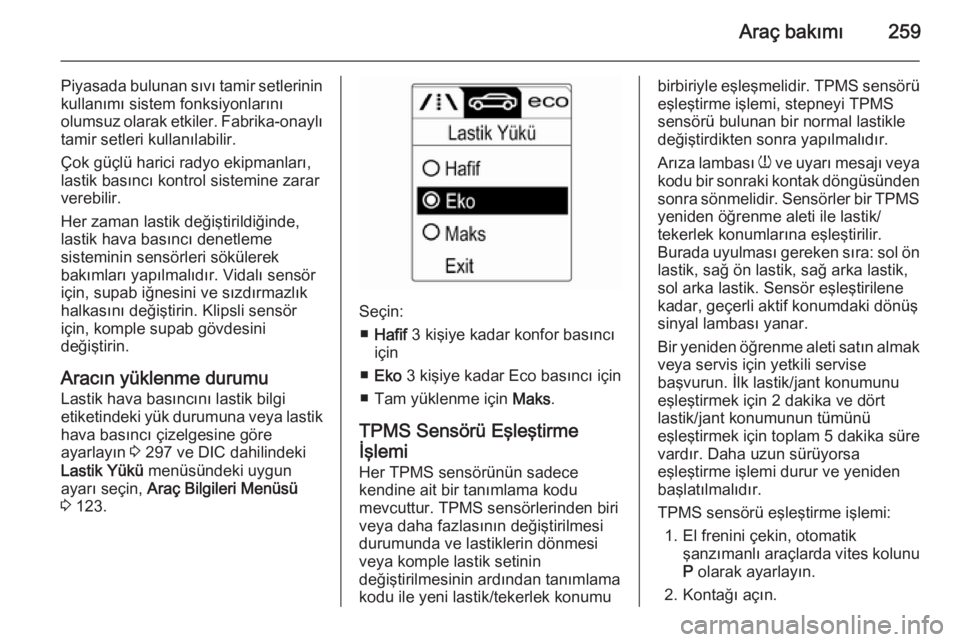

Piyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Çok güçlü harici radyo ekipmanları,
lastik basıncı kontrol sistemine zarar
verebilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için, supab iğnesini ve sızdırmazlık halkasını değiştirin. Klipsli sensör
için, komple supab gövdesini
değiştirin.
Aracın yüklenme durumu Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 297 ve DIC dahilindeki
Lastik Yükü menüsündeki uygun
ayarı seçin, Araç Bilgileri Menüsü
3 123.
Seçin:
■ Hafif 3 kişiye kadar konfor basıncı
için
■ Eko 3 kişiye kadar Eco basıncı için
■ Tam yüklenme için Maks.
TPMS Sensörü Eşleştirme
İşlemi
Her TPMS sensörünün sadece
kendine ait bir tanımlama kodu
mevcuttur. TPMS sensörlerinden biri
veya daha fazlasının değiştirilmesi
durumunda ve lastiklerin dönmesi
veya komple lastik setinin
değiştirilmesinin ardından tanımlama
kodu ile yeni lastik/tekerlek konumu
birbiriyle eşleşmelidir. TPMS sensörü eşleştirme işlemi, stepneyi TPMS
sensörü bulunan bir normal lastikle
değiştirdikten sonra yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak döngüsünden sonra sönmelidir. Sensörler bir TPMSyeniden öğrenme aleti ile lastik/
tekerlek konumlarına eşleştirilir.
Burada uyulması gereken sıra: sol ön
lastik, sağ ön lastik, sağ arka lastik,
sol arka lastik. Sensör eşleştirilene
kadar, geçerli aktif konumdaki dönüş sinyal lambası yanar.
Bir yeniden öğrenme aleti satın almak
veya servis için yetkili servise
başvurun. İlk lastik/jant konumunu
eşleştirmek için 2 dakika ve dört
lastik/jant konumunun tümünü
eşleştirmek için toplam 5 dakika süre
vardır. Daha uzun sürüyorsa
eşleştirme işlemi durur ve yeniden
başlatılmalıdır.
TPMS sensörü eşleştirme işlemi: 1. El frenini çekin, otomatik şanzımanlı araçlarda vites kolunuP olarak ayarlayın.
2. Kontağı açın.

260Araç bakımı

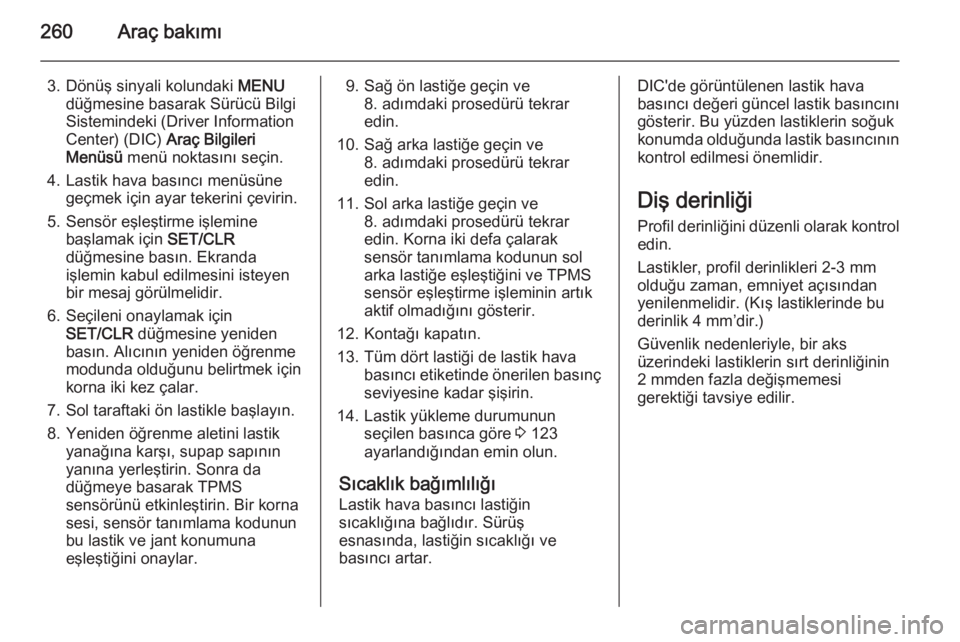

3. Dönüş sinyali kolundaki MENU
düğmesine basarak Sürücü Bilgi
Sistemindeki (Driver Information
Center) (DIC) Araç Bilgileri
Menüsü menü noktasını seçin.
4. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.
5. Sensör eşleştirme işlemine başlamak için SET/CLR
düğmesine basın. Ekranda
işlemin kabul edilmesini isteyen
bir mesaj görülmelidir.
6. Seçileni onaylamak için SET/CLR düğmesine yeniden
basın. Alıcının yeniden öğrenme
modunda olduğunu belirtmek için
korna iki kez çalar.
7. Sol taraftaki ön lastikle başlayın.
8. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Sonra da
düğmeye basarak TPMS
sensörünü etkinleştirin. Bir korna
sesi, sensör tanımlama kodunun
bu lastik ve jant konumuna
eşleştiğini onaylar.9. Sağ ön lastiğe geçin ve 8. adımdaki prosedürü tekrar
edin.
10. Sağ arka lastiğe geçin ve 8. adımdaki prosedürü tekrar
edin.
11. Sol arka lastiğe geçin ve 8. adımdaki prosedürü tekrar
edin. Korna iki defa çalarak
sensör tanımlama kodunun sol
arka lastiğe eşleştiğini ve TPMS
sensör eşleştirme işleminin artık
aktif olmadığını gösterir.
12. Kontağı kapatın.
13. Tüm dört lastiği de lastik hava basıncı etiketinde önerilen basınçseviyesine kadar şişirin.
14. Lastik yükleme durumunun seçilen basınca göre 3 123
ayarlandığından emin olun.
Sıcaklık bağımlılığı Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar.DIC'de görüntülenen lastik hava
basıncı değeri güncel lastik basıncını
gösterir. Bu yüzden lastiklerin soğuk
konumda olduğunda lastik basıncının
kontrol edilmesi önemlidir.
Diş derinliği
Profil derinliğini düzenli olarak kontrol
edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mm’dir.)
Güvenlik nedenleriyle, bir aks
üzerindeki lastiklerin sırt derinliğinin
2 mmden fazla değişmemesi
gerektiği tavsiye edilir.

Araç bakımı261

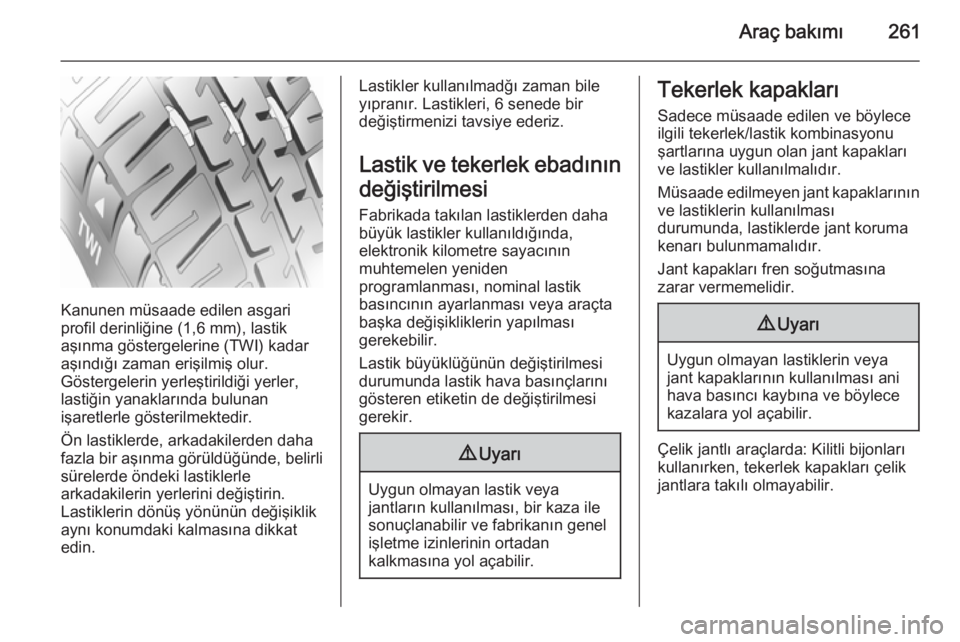

Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Ön lastiklerde, arkadakilerden daha
fazla bir aşınma görüldüğünde, belirli
sürelerde öndeki lastiklerle
arkadakilerin yerlerini değiştirin.
Lastiklerin dönüş yönünün değişiklik
aynı konumdaki kalmasına dikkat
edin.
Lastikler kullanılmadğı zaman bile
yıpranır. Lastikleri, 6 senede bir
değiştirmenizi tavsiye ederiz.
Lastik ve tekerlek ebadının
değiştirilmesi
Fabrikada takılan lastiklerden daha
büyük lastikler kullanıldığında,
elektronik kilometre sayacının
muhtemelen yeniden
programlanması, nominal lastik
basıncının ayarlanması veya araçta
başka değişikliklerin yapılması
gerekebilir.
Lastik büyüklüğünün değiştirilmesi
durumunda lastik hava basınçlarını gösteren etiketin de değiştirilmesi
gerekir.9 Uyarı
Uygun olmayan lastik veya
jantların kullanılması, bir kaza ile
sonuçlanabilir ve fabrikanın genel
işletme izinlerinin ortadan
kalkmasına yol açabilir.
Tekerlek kapakları
Sadece müsaade edilen ve böylece
ilgili tekerlek/lastik kombinasyonu
şartlarına uygun olan jant kapakları
ve lastikler kullanılmalıdır.
Müsaade edilmeyen jant kapaklarının
ve lastiklerin kullanılması
durumunda, lastiklerde jant koruma
kenarı bulunmamalıdır.
Jant kapakları fren soğutmasına
zarar vermemelidir.9 Uyarı
Uygun olmayan lastiklerin veya
jant kapaklarının kullanılması ani
hava basıncı kaybına ve böylece kazalara yol açabilir.
Çelik jantlı araçlarda: Kilitli bijonları
kullanırken, tekerlek kapakları çelik
jantlara takılı olmayabilir.

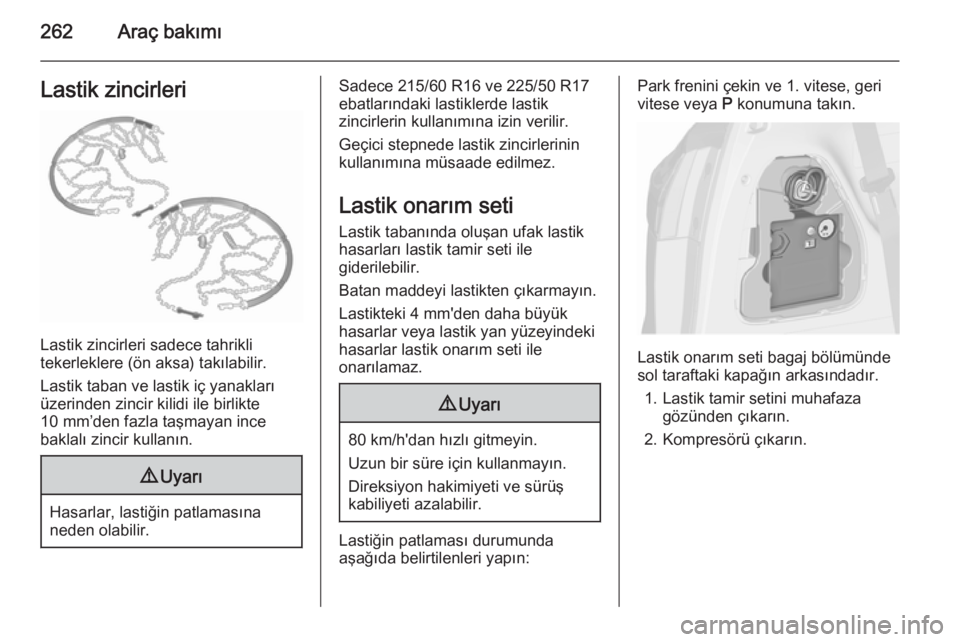

262Araç bakımıLastik zincirleri
Lastik zincirleri sadece tahrikli
tekerleklere (ön aksa) takılabilir.
Lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte
10 mm’den fazla taşmayan ince
baklalı zincir kullanın.
9 Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
Sadece 215/60 R16 ve 225/50 R17
ebatlarındaki lastiklerde lastik
zincirlerin kullanımına izin verilir.
Geçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik onarım seti Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm'den daha büyük hasarlar veya lastik yan yüzeyindeki
hasarlar lastik onarım seti ile
onarılamaz.9 Uyarı
80 km/h'dan hızlı gitmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti azalabilir.
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park frenini çekin ve 1. vitese, geri
vitese veya P konumuna takın.
Lastik onarım seti bagaj bölümünde
sol taraftaki kapağın arkasındadır.
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.
