2015.5 OPEL ZAFIRA C Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri111İkaz lambaları, ekran
göstergeleri ve kontrol lambaları
Göstergeler Bazı modellerde göstergelerin kontrol
lambaları kontak kapalı olduğunda kısaca son konuma döner.
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı
Alttaki satırda geride bırakılan toplam
kilometre gösterilir.
Seyir kilometre sayacı Üstteki satırda son sıfırlamadan
sonra katedilen kilometre sayısı
gösterilir.
Sıfırlamak için, dönüş sinyali
kolundaki SET/CLR düğmesine
birkaç saniye basın 3 123.
Bazı versiyonlarda kilometre saati ile
Sürücü bilgi sistemi arasında bir reset düğmesi mevcuttur: resetlemek için
kontak açık olarak düğmeyi bir iki
saniye basılı olarak tutun.
Seyir kilometre sayacı 2000 kilometre bir mesafeye kadar sayar ve yeniden
sıfırdan (0) başlar.
Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.

112Göstergeler ve kumanda birimleriDikkat
İbrenin kırmızı renkli ikaz alanındabulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.

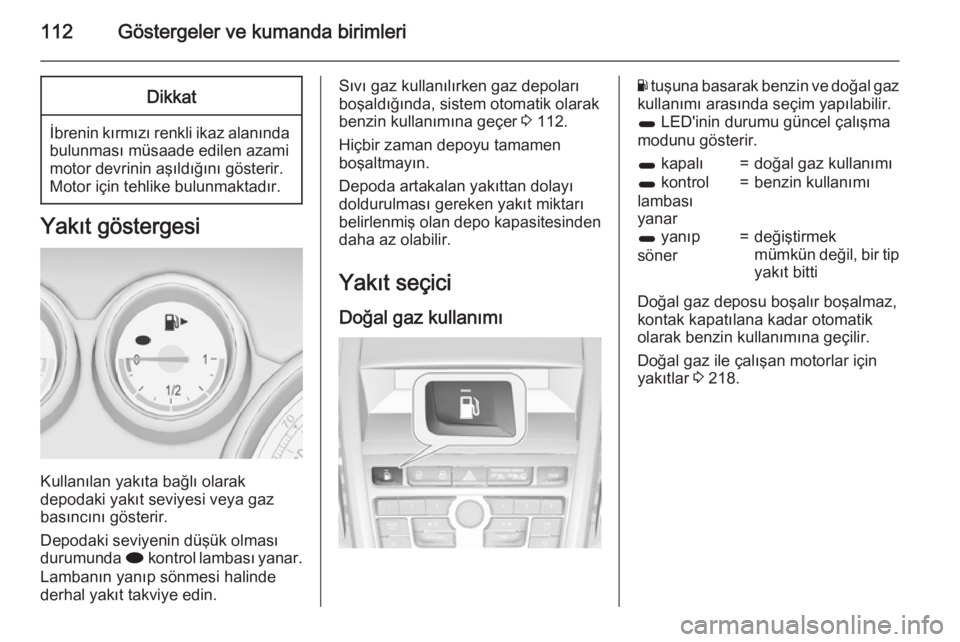

Yakıt göstergesi
Kullanılan yakıta bağlı olarak
depodaki yakıt seviyesi veya gaz
basıncını gösterir.
Depodaki seviyenin düşük olması
durumunda i kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Sıvı gaz kullanılırken gaz depoları
boşaldığında, sistem otomatik olarak benzin kullanımına geçer 3 112.
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Yakıt seçici Doğal gaz kullanımıY tuşuna basarak benzin ve doğal gaz
kullanımı arasında seçim yapılabilir.
1 LED'inin durumu güncel çalışma
modunu gösterir.1 kapalı=doğal gaz kullanımı1 kontrol
lambası
yanar=benzin kullanımı1 yanıp
söner=değiştirmek
mümkün değil, bir tip
yakıt bitti
Doğal gaz deposu boşalır boşalmaz,
kontak kapatılana kadar otomatik
olarak benzin kullanımına geçilir.
Doğal gaz ile çalışan motorlar için
yakıtlar 3 218.

Göstergeler ve kumanda birimleri113

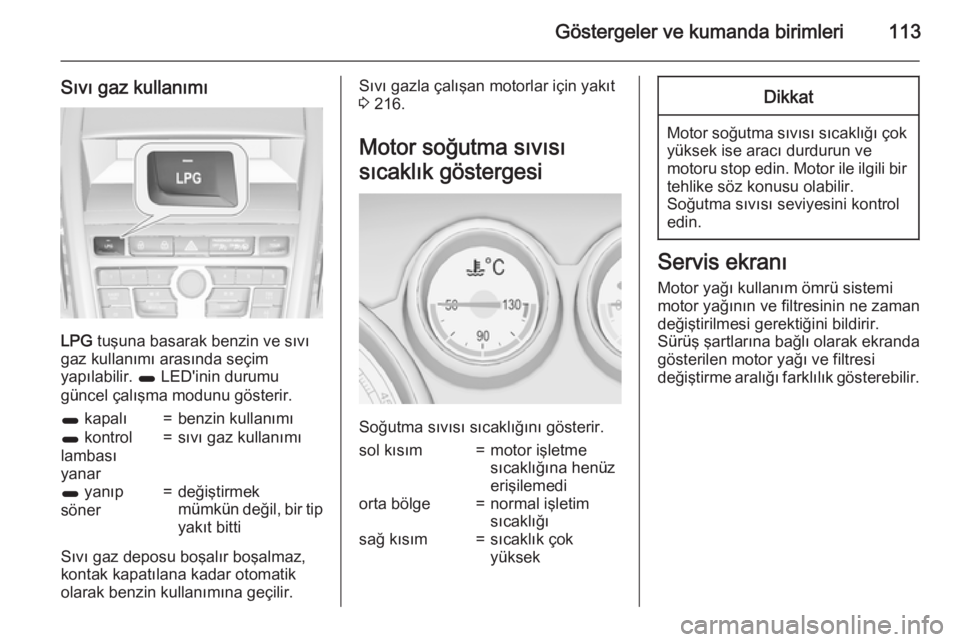

Sıvı gaz kullanımı
LPG tuşuna basarak benzin ve sıvı
gaz kullanımı arasında seçim
yapılabilir. 1 LED'inin durumu
güncel çalışma modunu gösterir.
1 kapalı=benzin kullanımı1 kontrol
lambası
yanar=sıvı gaz kullanımı1 yanıp
söner=değiştirmek
mümkün değil, bir tip
yakıt bitti
Sıvı gaz deposu boşalır boşalmaz,
kontak kapatılana kadar otomatik
olarak benzin kullanımına geçilir.
Sıvı gazla çalışan motorlar için yakıt
3 216.
Motor soğutma sıvısı
sıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
sol kısım=motor işletme
sıcaklığına henüz
erişilemediorta bölge=normal işletim
sıcaklığısağ kısım=sıcaklık çok
yüksekDikkat
Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.

114Göstergeler ve kumanda birimleri
Üst düzey kombi göstergede Araç
Bilgileri Menüsü içinde motor yağının
geri kalan kullanım ömrü görüntülenir.
Orta-düzey Ekranda, I kontrol
göstergesi ile motor yağının kalan kullanım ömrü gösterilir, dolayısıyla
kontak motor çalışmazken açık
konuma getirilmelidir.
Sinyal kolu üzerindeki tuşlar ile menü
ve fonksiyon seçilebilir.
Mevcut motor yağı ile katedilebilecek
geri kalan mesafeyi görüntülemek
için:MENU tuşuna basıp Araç Bilgileri
Menüsü öğesini seçin.
Ayar düğmesini çevirerek Kalan Yağ
Ömrü .
Sistemin düzgün çalışması için, yağı
her değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.
Yeniden başlatmak için SET/CLR
tuşuna basın. Dolayısıyla, motor
çalışmazken kontak açık konuma
getirilmelidir.
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde sürücü bilgi
sisteminde Yakında Motor Yağı Değ
mesajı veya bir uyarı kodu
görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Sürücü Bilgi Sistemi 3 123.
Servis/bakım bilgisi 3 279.
Kontrol lambaları Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir. Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı
alan=Tehlike, önemli
hatırlatmaSarı=Uyarı, açıklama, arızaYeşil=Etkinleştirme onayıMavi alan=Etkinleştirme onayıBeyaz=Etkinleştirme onayı

Göstergeler ve kumanda birimleri115

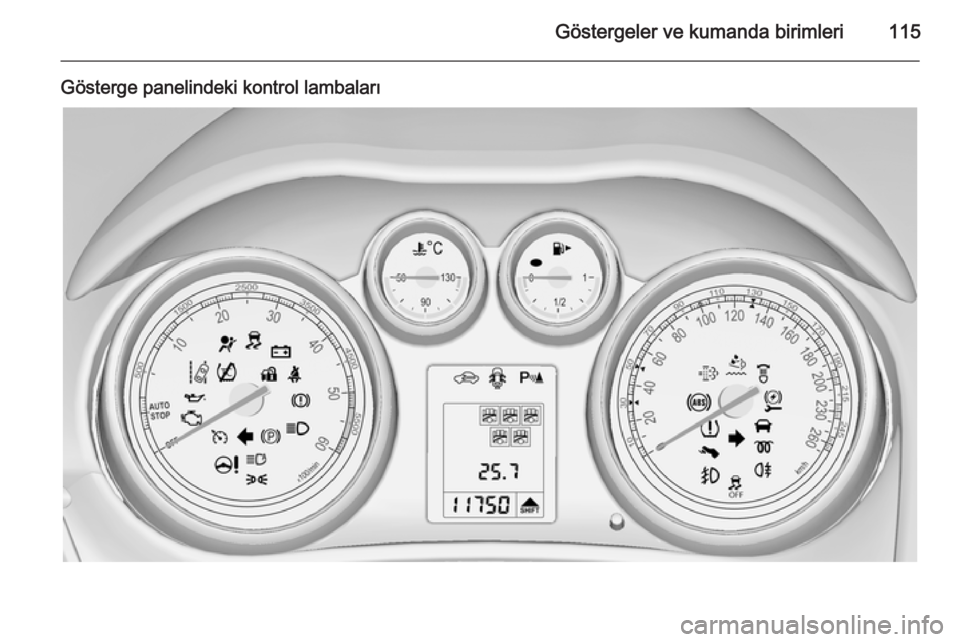

Gösterge panelindeki kontrol lambaları

116Göstergeler ve kumanda birimleri

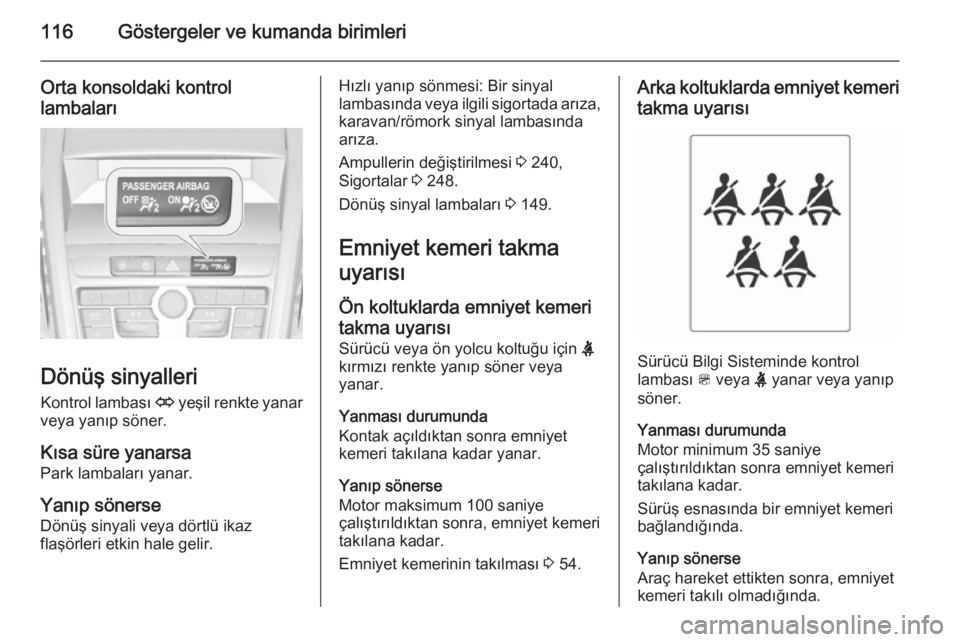

Orta konsoldaki kontrol
lambaları
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa
Park lambaları yanar.
Yanıp sönerse
Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza, karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 240,
Sigortalar 3 248.
Dönüş sinyal lambaları 3 149.
Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı Sürücü veya ön yolcu koltuğu için X
kırmızı renkte yanıp söner veya yanar.
Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra, emniyet kemeri
takılana kadar.
Emniyet kemerinin takılması 3 54.Arka koltuklarda emniyet kemeri
takma uyarısı
Sürücü Bilgi Sisteminde kontrol
lambası > veya X yanar veya yanıp
söner.
Yanması durumunda
Motor minimum 35 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Sürüş esnasında bir emniyet kemeri
bağlandığında.
Yanıp sönerse
Araç hareket ettikten sonra, emniyet
kemeri takılı olmadığında.

Göstergeler ve kumanda birimleri117
Emniyet kemerinin takılması 3 54.

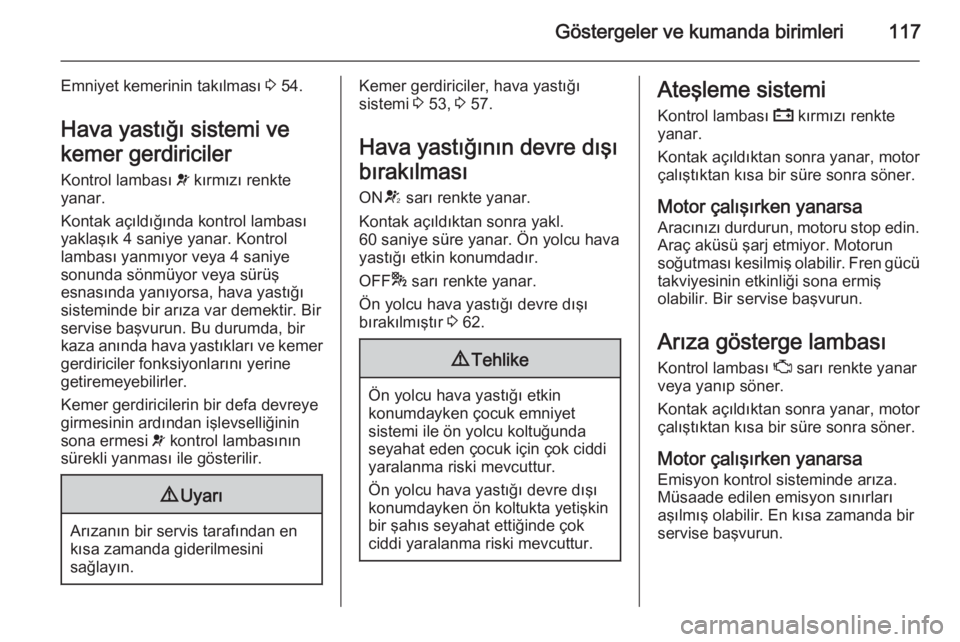

Hava yastığı sistemi ve
kemer gerdiriciler Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Kontrol
lambası yanmıyor veya 4 saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiriciler, hava yastığı sistemi 3 53, 3 57.
Hava yastığının devre dışı
bırakılması ON V sarı renkte yanar.
Kontak açıldıktan sonra yakl.
60 saniye süre yanar. Ön yolcu hava
yastığı etkin konumdadır.
OFF * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 62.9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.

118Göstergeler ve kumanda birimleri
Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise
başvurun.
"En kısa sürede bir servise
başvurun" ikazı Kontrol lambası g sarı renkte
yanar.
Ayrıca bir uyarı mesajı veya uyarı
kodu görüntülenir.
Aracın servis/bakıma ihtiyacı vardır. Bir servise başvurun.
Araç mesajları 3 130.
Fren ve debriyaj sistemi
Kontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok
düşük 3 236.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 179.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Elektrikli park frenini çözmek için fren pedalına basılmalıdır 3 179.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 167.
Yanıp sönerse
Motorun normal marşı için debriyaj
pedalına basılmalıdır 3 18, 3 165.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde (DIC) 'pedalı çalıştır'
mesajı gösterilir 3 130.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Elektrikli park freni devrededir
3 179.
Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde
arıza Kontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 179.
