Araç bakımı239Dizel yakıt sisteminin
havasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa 15 saniye
süreyle açın. Daha sonra motoru
maksimum 40 saniye boyunca çalıştırın. Motor çalışmazsa bu işlemi 5 saniye sonra tekrarlayın. Eğer
motor bundan sonra çalışmazsa bir
servise başvurun.
Silecek lastiğinin
değiştirilmesiSilecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam silecek lastiği
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.

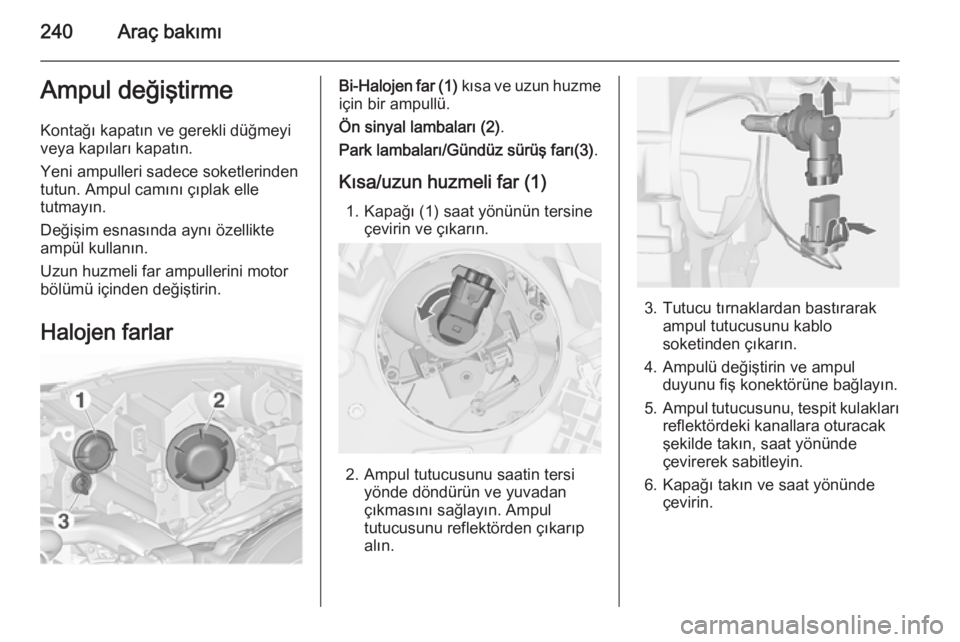

240Araç bakımıAmpul değiştirmeKontağı kapatın ve gerekli düğmeyi
veya kapıları kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Halojen farlarBi-Halojen far (1) kısa ve uzun huzme
için bir ampullü.
Ön sinyal lambaları (2) .
Park lambaları/Gündüz sürüş farı(3) .
Kısa/uzun huzmeli far (1) 1. Kapağı (1) saat yönünün tersine çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul duyunu fiş konektörüne bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

Araç bakımı241
Ön sinyal lambaları (2)
1. Ampul duyunu (2) saat yönününtersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Park lambaları/Gündüz sürüş
farı (3)
1. Ampul duyunu (3) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.

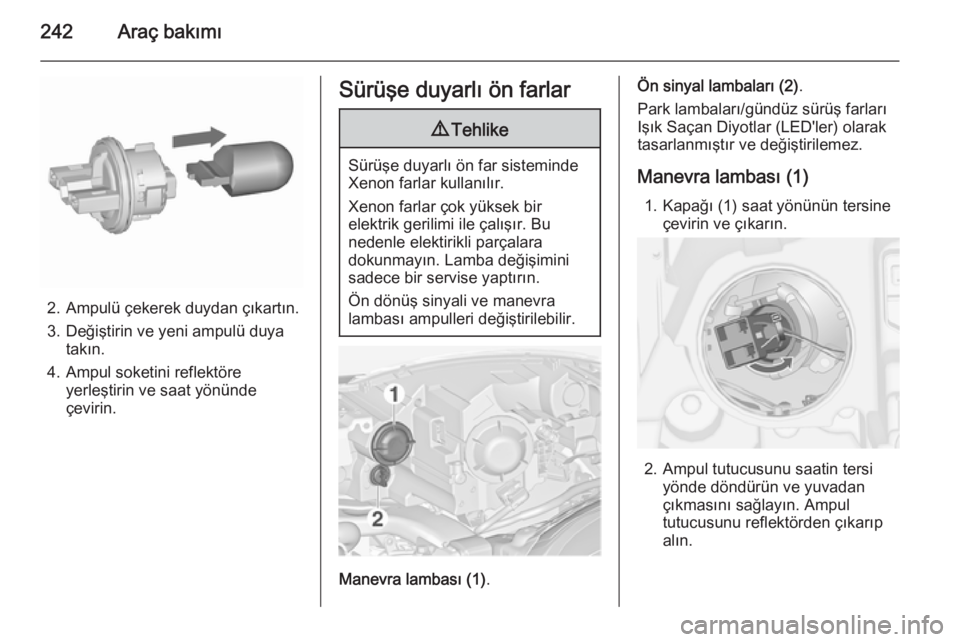

242Araç bakımı
2. Ampulü çekerek duydan çıkartın.
3. Değiştirin ve yeni ampulü duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Sürüşe duyarlı ön farlar9 Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Ön dönüş sinyali ve manevra
lambası ampulleri değiştirilebilir.
Manevra lambası (1) .
Ön sinyal lambaları (2) .
Park lambaları/gündüz sürüş farları Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Manevra lambası (1) 1. Kapağı (1) saat yönünün tersine çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.

Araç bakımı243
3. Ampulü çekerek fiş konnektördenayırın.
4. Ampulü değiştirin ve ampul duyunu fiş konektörüne bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambaları (2)
1. Ampul duyunu (2) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Sis lambaları
Ampullere aracın altından ulaşılabilir.

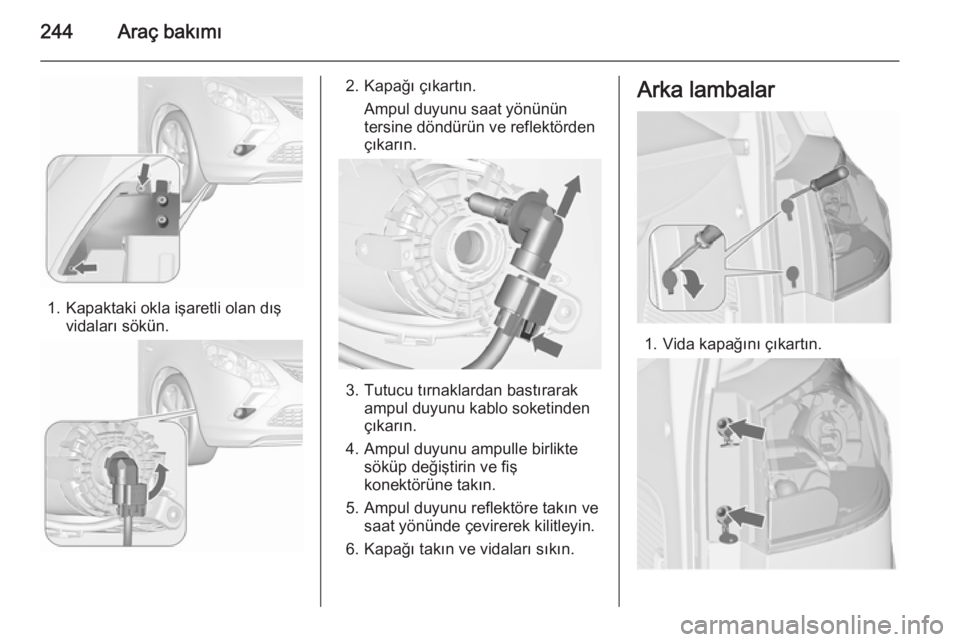

244Araç bakımı
1. Kapaktaki okla işaretli olan dışvidaları sökün.
2. Kapağı çıkartın.
Ampul duyunu saat yönünün
tersine döndürün ve reflektörden
çıkarın.
3. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
4. Ampul duyunu ampulle birlikte söküp değiştirin ve fiş
konektörüne takın.
5. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
6. Kapağı takın ve vidaları sıkın.
Arka lambalar
1. Vida kapağını çıkartın.

Araç bakımı245
2. Okla işaretli olan dış vidalarısökün.
3. Lamba bloğunu tutucu pimlerden dikkatlice çıkarın ve dışarı alın.
4. Fiş konnektörü lamba grubundan ayırın.
5. Ampul duyunu çevirerek ampulü çıkartın ve değiştirin.
Sinyal lambası ( 1)
Arka lambalar ( 2)
Fren lambası ( 3)Arka lamba ve fren lambası için
Işık Saçan Diyotlu (LED) arka
lambalar
Sadece dönüş sinyali lambası ( 1)
değiştirilebilir.
Ampul duyunu çevirerek ampulü
çıkartın ve değiştirin.
6. Fiş konektörünü lamba grubuna bağlayın.
7. Lamba grubunu tespit pimlerine geçirin ve vidaları kullanaraktespit edin.
8. Vida kapağını takın.

246Araç bakımı
Arka kapaktaki geri vites
lambaları (4)
1. Arka kapağı açın ve kapağı çıkarın.
2. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
3. Ampulü çekerek duydan çıkartın.
4. Değiştirin ve yeni ampulü duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın.
Arka sis lambası
Ampullere aracın altından ulaşılabilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
