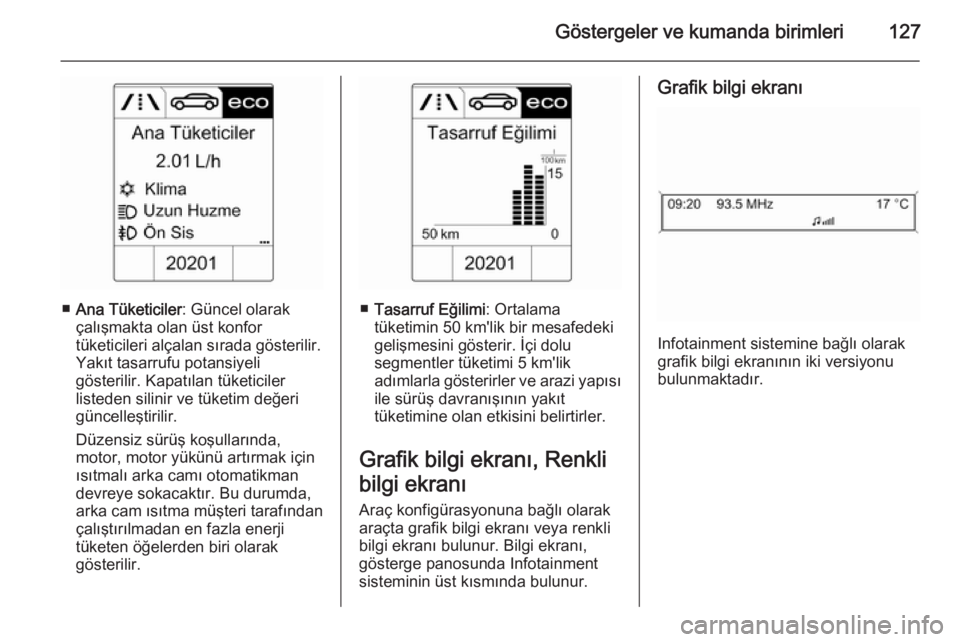

Göstergeler ve kumanda birimleri127
■Ana Tüketiciler : Güncel olarak
çalışmakta olan üst konfor
tüketicileri alçalan sırada gösterilir.
Yakıt tasarrufu potansiyeli
gösterilir. Kapatılan tüketiciler
listeden silinir ve tüketim değeri
güncelleştirilir.
Düzensiz sürüş koşullarında,
motor, motor yükünü artırmak için
ısıtmalı arka camı otomatikman
devreye sokacaktır. Bu durumda,
arka cam ısıtma müşteri tarafından
çalıştırılmadan en fazla enerji
tüketen öğelerden biri olarak
gösterilir.■ Tasarruf Eğilimi : Ortalama
tüketimin 50 km'lik bir mesafedeki gelişmesini gösterir. İçi dolu
segmentler tüketimi 5 km'lik
adımlarla gösterirler ve arazi yapısı ile sürüş davranışının yakıt
tüketimine olan etkisini belirtirler.
Grafik bilgi ekranı, Renkli
bilgi ekranı
Araç konfigürasyonuna bağlı olarak
araçta grafik bilgi ekranı veya renkli bilgi ekranı bulunur. Bilgi ekranı,
gösterge panosunda Infotainment
sisteminin üst kısmında bulunur.
Grafik bilgi ekranı
Infotainment sistemine bağlı olarak
grafik bilgi ekranının iki versiyonu
bulunmaktadır.

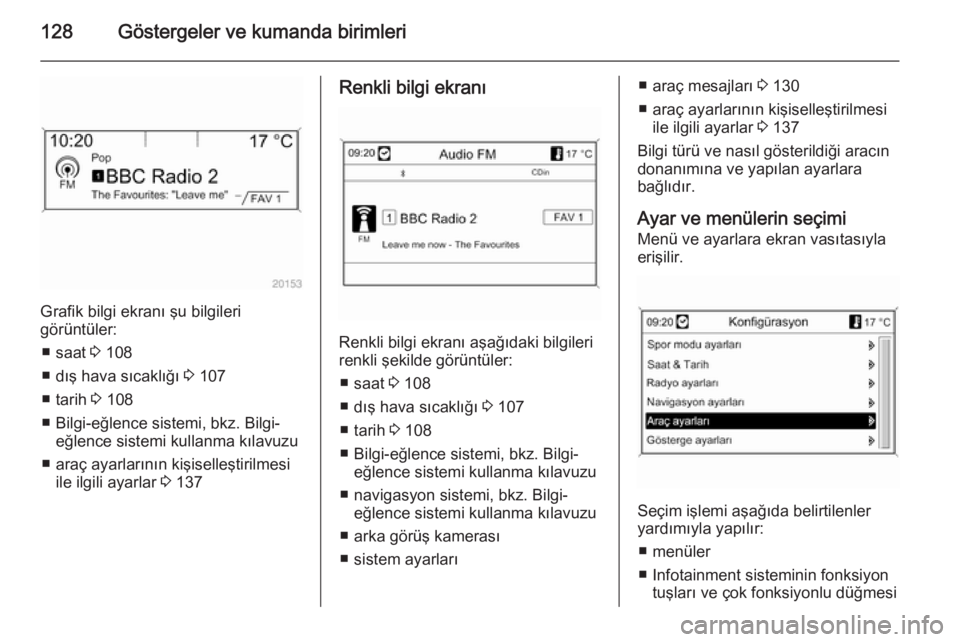

128Göstergeler ve kumanda birimleri
Grafik bilgi ekranı şu bilgileri
görüntüler:
■ saat 3 108
■ dış hava sıcaklığı 3 107
■ tarih 3 108
■ Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 137
Renkli bilgi ekranı
Renkli bilgi ekranı aşağıdaki bilgileri
renkli şekilde görüntüler:
■ saat 3 108
■ dış hava sıcaklığı 3 107
■ tarih 3 108
■ Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ navigasyon sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ arka görüş kamerası
■ sistem ayarları
■ araç mesajları 3 130
■ araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 137
Bilgi türü ve nasıl gösterildiği aracın
donanımına ve yapılan ayarlara
bağlıdır.
Ayar ve menülerin seçimi Menü ve ayarlara ekran vasıtasıyla
erişilir.
Seçim işlemi aşağıda belirtilenler
yardımıyla yapılır:
■ menüler
■ Infotainment sisteminin fonksiyon tuşları ve çok fonksiyonlu düğmesi

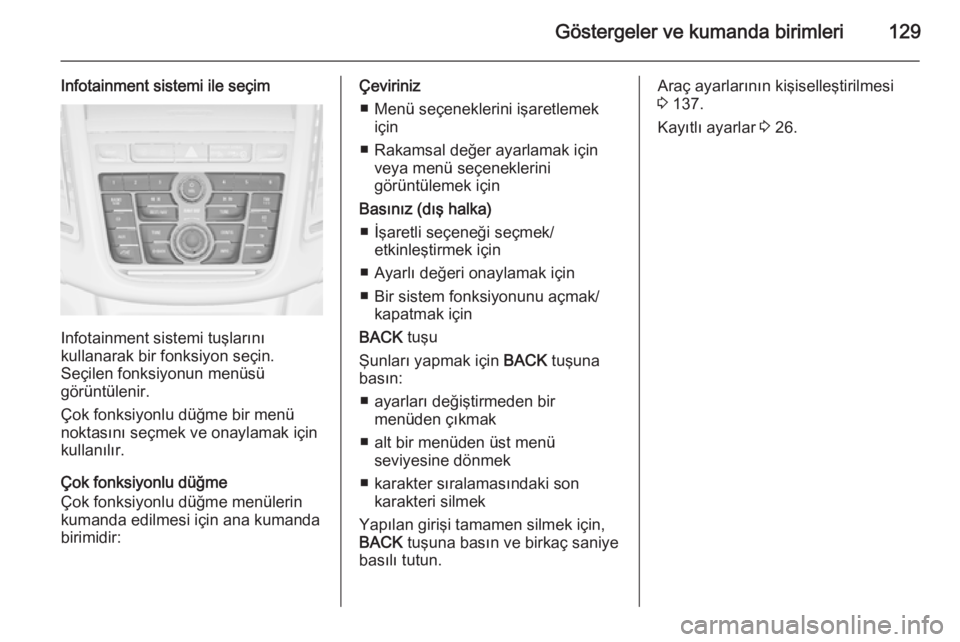

Göstergeler ve kumanda birimleri129
Infotainment sistemi ile seçim
Infotainment sistemi tuşlarını
kullanarak bir fonksiyon seçin.
Seçilen fonksiyonun menüsü
görüntülenir.
Çok fonksiyonlu düğme bir menü
noktasını seçmek ve onaylamak için
kullanılır.
Çok fonksiyonlu düğme
Çok fonksiyonlu düğme menülerin
kumanda edilmesi için ana kumanda birimidir:
Çeviriniz
■ Menü seçeneklerini işaretlemek için
■ Rakamsal değer ayarlamak için veya menü seçeneklerini
görüntülemek için
Basınız (dış halka) ■ İşaretli seçeneği seçmek/ etkinleştirmek için
■ Ayarlı değeri onaylamak için
■ Bir sistem fonksiyonunu açmak/ kapatmak için
BACK tuşu
Şunları yapmak için BACK tuşuna
basın:
■ ayarları değiştirmeden bir menüden çıkmak
■ alt bir menüden üst menü seviyesine dönmek
■ karakter sıralamasındaki son karakteri silmek
Yapılan girişi tamamen silmek için, BACK tuşuna basın ve birkaç saniye
basılı tutun.Araç ayarlarının kişiselleştirilmesi
3 137.
Kayıtlı ayarlar 3 26.

130Göstergeler ve kumanda birimleriAraç mesajları
Mesajlar çoğunlukla Sürücü Bilgi
Sisteminde (DIC) gösterilir, bazı
durumlarda uyarı ve sinyal sesi ile
birlikte gösterilir.
Bir mesajı onaylamak için SET/CLR,
MENU tuşuna basın veya ayar
düğmesini çevirin.
Orta düzey göstergedeki araç
mesajları
Araç mesajları kod numaraları
şeklinde gösterilir.
No.Araç mesajı2Uzaktan kumanda tespit edile‐ medi, yeniden çalıştırmak için
debriyaja basın4Klima (iklimlendirme) kapalı5Direksiyon simidi kilitli konumda6Elektrikli park frenini çözmek
için fren pedalına basınNo.Araç mesajı7Direksiyon simidini çevirin, kontağı kapatın ve açın9Direksiyon simidini çevirin,
motoru tekrar çalıştırın12Araç aşırı yüklü13Kompresör aşırı ısındı15Orta üst fren lambasında arıza
var16Fren lambası arızası17Far seviye ayarlamasında arıza18Sol kısa huzmeli farda arıza19Arka sis lambasında arıza20Sağ kısa huzmeli farda arıza21Sol sinyal lambasında arıza22Sağ sinyal lambasında arıza23Geri vites lambasında arıza24Plaka aydınlatmasında arıza25Sol ön sinyal lambasında arıza

Göstergeler ve kumanda birimleri131
No.Araç mesajı26Sol arka sinyal lambasında
arıza27Sağ ön sinyal lambasında arıza28Sağ arka sinyal lambasında
arıza29Karavan/römork fren lambasını
kontrol edin30Karavan/römork geri vites
lambasını kontrol edin31Karavan/römork sol sinyal
lambasını kontrol edin32Karavan/römork sağ sinyal
lambasını kontrol edin33Karavan/römork arka sis
lambasını kontrol edin34Karavan/römork arka lambasını kontrol edin35Uzaktan kumanda pilini
değiştirinNo.Araç mesajı48Yan kör nokta alarm sistemini temizleyin49Şerit değiştirme uyarısı hazır
değil53Yakıt kapağını sıkıştırın54Dizel yakıt filtresinde su var55Dizel partikül filtresi tıkanmıştır
3 17056Ön akstaki lastiklerde basınç
dengesizliği57Arka akstaki lastiklerde basınç
dengesizliği58Lastik basınç kontrol sistemi
sensörüne sahip olmayan lastik tespit edildi59Sürücü camını açın ve kapatın60Ön yolcu camını açın ve kapatın61Arka sol camı açın ve kapatın62Arka sağ camı açın ve kapatınNo.Araç mesajı65Hırsızlık teşebbüsünde bulu‐
nuldu66Hırsızlık alarm sistemine bakım yaptırın67Direksiyon kilidine bakım
yaptırın68Servo direksiyona bakım
yaptırın69Süspansiyon sistemine bakım
yaptırın70Seviye kontrol sistemine bakım
yaptırın71Arka aksa bakım yaptırın74Sürüşe duyarlı ön farlara (AFL)
bakım yaptırın75Klima sistemine bakım yaptırın76Yan kör nokta alarm sistemine
bakım yaptırın77Şerit değiştirme uyarı sistemine bakım yaptırın

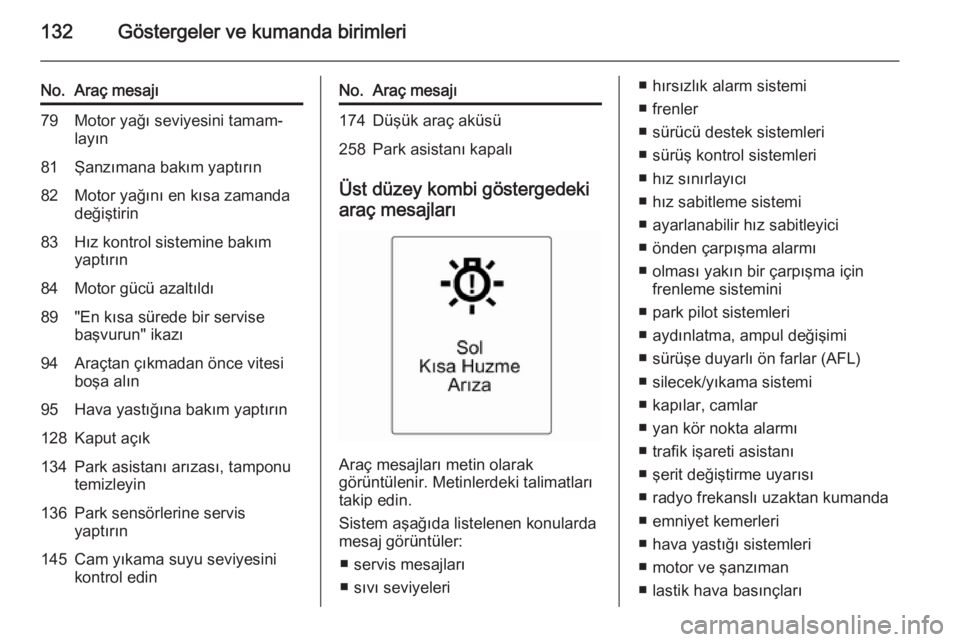

132Göstergeler ve kumanda birimleri
No.Araç mesajı79Motor yağı seviyesini tamam‐
layın81Şanzımana bakım yaptırın82Motor yağını en kısa zamanda
değiştirin83Hız kontrol sistemine bakım
yaptırın84Motor gücü azaltıldı89"En kısa sürede bir servise
başvurun" ikazı94Araçtan çıkmadan önce vitesi
boşa alın95Hava yastığına bakım yaptırın128Kaput açık134Park asistanı arızası, tamponu
temizleyin136Park sensörlerine servis
yaptırın145Cam yıkama suyu seviyesini
kontrol edinNo.Araç mesajı174Düşük araç aküsü258Park asistanı kapalı
Üst düzey kombi göstergedeki
araç mesajları
Araç mesajları metin olarak
görüntülenir. Metinlerdeki talimatları
takip edin.
Sistem aşağıda listelenen konularda
mesaj görüntüler:
■ servis mesajları
■ sıvı seviyeleri
■ hırsızlık alarm sistemi
■ frenler
■ sürücü destek sistemleri
■ sürüş kontrol sistemleri
■ hız sınırlayıcı
■ hız sabitleme sistemi
■ ayarlanabilir hız sabitleyici
■ önden çarpışma alarmı
■ olması yakın bir çarpışma için frenleme sistemini
■ park pilot sistemleri
■ aydınlatma, ampul değişimi
■ sürüşe duyarlı ön farlar (AFL)
■ silecek/yıkama sistemi
■ kapılar, camlar
■ yan kör nokta alarmı
■ trafik işareti asistanı
■ şerit değiştirme uyarısı
■ radyo frekanslı uzaktan kumanda ■ emniyet kemerleri
■ hava yastığı sistemleri
■ motor ve şanzıman
■ lastik hava basınçları

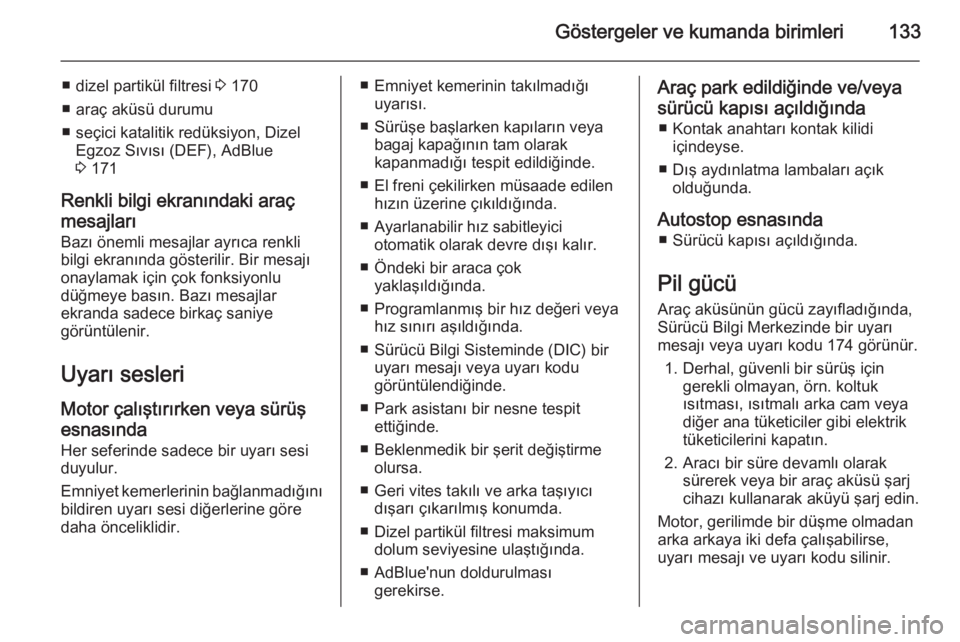

Göstergeler ve kumanda birimleri133
■ dizel partikül filtresi 3 170
■ araç aküsü durumu
■ seçici katalitik redüksiyon, Dizel Egzoz Sıvısı (DEF), AdBlue
3 171
Renkli bilgi ekranındaki araç
mesajları
Bazı önemli mesajlar ayrıca renkli
bilgi ekranında gösterilir. Bir mesajı
onaylamak için çok fonksiyonlu
düğmeye basın. Bazı mesajlar
ekranda sadece birkaç saniye
görüntülenir.
Uyarı sesleri
Motor çalıştırırken veya sürüş
esnasında
Her seferinde sadece bir uyarı sesi duyulur.
Emniyet kemerlerinin bağlanmadığını bildiren uyarı sesi diğerlerine göre
daha önceliklidir.■ Emniyet kemerinin takılmadığı uyarısı.
■ Sürüşe başlarken kapıların veya bagaj kapağının tam olarak
kapanmadığı tespit edildiğinde.
■ El freni çekilirken müsaade edilen hızın üzerine çıkıldığında.
■ Ayarlanabilir hız sabitleyici otomatik olarak devre dışı kalır.
■ Öndeki bir araca çok yaklaşıldığında.
■ Programlanmış bir hız değeri veya hız sınırı aşıldığında.
■ Sürücü Bilgi Sisteminde (DIC) bir uyarı mesajı veya uyarı kodu
görüntülendiğinde.
■ Park asistanı bir nesne tespit ettiğinde.
■ Beklenmedik bir şerit değiştirme olursa.
■ Geri vites takılı ve arka taşıyıcı dışarı çıkarılmış konumda.
■ Dizel partikül filtresi maksimum dolum seviyesine ulaştığında.
■ AdBlue'nun doldurulması gerekirse.Araç park edildiğinde ve/veya
sürücü kapısı açıldığında ■ Kontak anahtarı kontak kilidi içindeyse.
■ Dış aydınlatma lambaları açık olduğunda.
Autostop esnasında ■ Sürücü kapısı açıldığında.
Pil gücü
Araç aküsünün gücü zayıfladığında,
Sürücü Bilgi Merkezinde bir uyarı
mesajı veya uyarı kodu 174 görünür.
1. Derhal, güvenli bir sürüş için gerekli olmayan, örn. koltukısıtması, ısıtmalı arka cam veya
diğer ana tüketiciler gibi elektrik
tüketicilerini kapatın.
2. Aracı bir süre devamlı olarak sürerek veya bir araç aküsü şarj
cihazı kullanarak aküyü şarj edin.
Motor, gerilimde bir düşme olmadan
arka arkaya iki defa çalışabilirse,
uyarı mesajı ve uyarı kodu silinir.

134Göstergeler ve kumanda birimleri
Araç aküsü şarj edilemiyorsa,
arızanın bir servis tarafından
giderilmesini sağlayın.Yol bilgisayarı
Sinyal kolu üzerindeki tuşlar ile menü
ve fonksiyon seçilebilir 3 123.
MENU tuşuna basarak Sürüş/Yakıt
Bilgileri Menüsü öğesini seçin veya
Üst Düzey Kombi Göstergede W
öğesini seçin.
Sürüş/Yakıt Bilgileri Menüsü Üst
düzey kombi göstergede
Alt menüleri seçmek için ayar çarkını
çevirin:
