Conservação do veículo263Instalação eléctricaFusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor
■ nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à direita,
atrás do porta-luvas
■ atrás de uma tampa à esquerda da
bagageira
Antes de se substituir um fusível, desligar o respectivo interruptor e a
ignição.
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que se
fundisse.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.

264Conservação do veículo
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

Conservação do veículo265
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível/
Sistema de ignição4Injecção do combustível/
Sistema de ignição5–6Aquecimento dos espelhos
retrovisores exteriores/Sistema
de alarme anti-roubo7Controlo da ventoinha/Módulo
de controlo do motor/Módulo de
controlo da caixa de velocidades8Sensor Lambda/Arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria11Abertura da porta da bagageiraN.ºCircuito12Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação13ABS14Limpa-vidros traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)N.ºCircuito26Faróis de nevoeiro27Aquecimento do combustível
diesel28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior/
Sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito

266Conservação do veículo
N.ºCircuito38Bomba de vácuo39Módulo de controlo central40Lava-para-brisas/Sistema lava-
-vidros do óculo traseiro41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis/Ilumi‐
nação dianteira adaptativa51Válvula de arN.ºCircuito52Aquecedor auxiliar/Motor a
diesel53Módulo de controlo da caixa de
velocidades/Módulo de controlo
do motor54Bomba de vácuo/Painel de
instrumentos/Sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

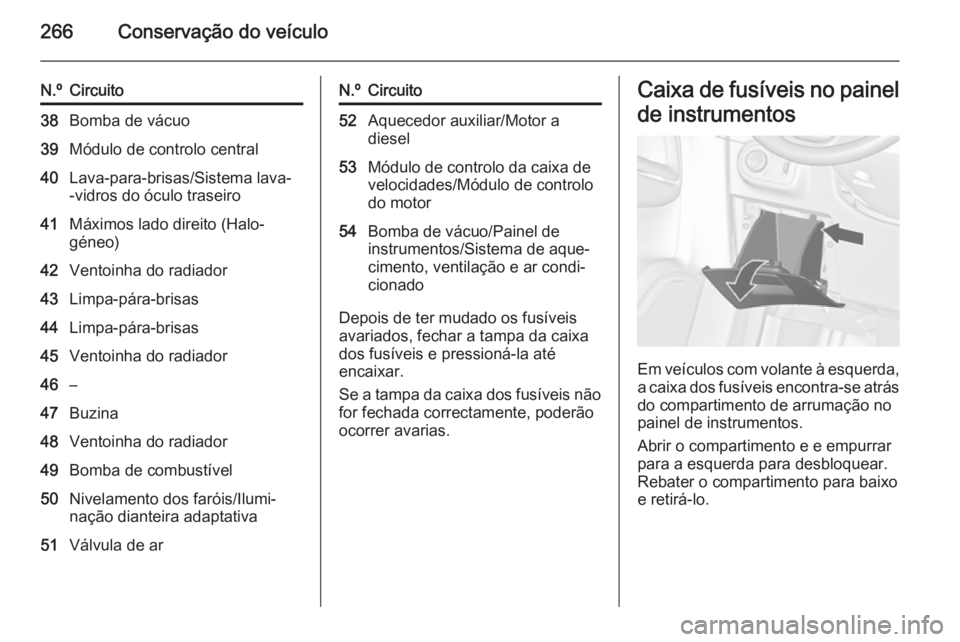

Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.

Conservação do veículo267
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
N.ºCircuito1Programador de velocidade/
Limitador de velocidade/Progra‐ mador de velocidade adapta‐
tivo/Telecomandos no volante2Luzes exteriores/Módulo de
controlo da carroçaria3Luzes exteriores/Módulo de
controlo da carroçaria4Sistema de informação e lazer5Sistema de informação e lazer/
InstrumentoN.ºCircuito6Tomada/Isqueiro7Tomada de energia8Farol de médios esquerdo/
Módulo de controlo da carro‐
çaria9Farol de médios direito/Módulo
de controlo da carroçaria/
Módulo de airbag10Fechaduras das portas/Módulo
de controlo da carroçaria11Ventoinha interior12–13–14Conector de diagnóstico15Airbag16Tomada de energia17Sistema de ar condicionado18Logística

268Conservação do veículo
N.ºCircuito19Módulo de controlo da carro‐
çaria20Módulo de controlo da carro‐
çaria21Painel de instrumentos/Sistema
de alarme anti-roubo22Sensor de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çaria25–26–
Caixa de fusíveis na
bagageira A caixa de fusíveis encontra-se dolado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Se o veículo possuir um kit de
reparação de pneus, retirar a caixa completa.
Atribuição dos fusíveis

Conservação do veículo269
N.ºCircuito1–2Ponto de saída do reboque3Sensores de estacionamento4Sistema de redução catalítica
selectiva5–6–7Banco eléctrico8–9Sistema de redução catalítica
selectiva10Sensor de óxido de azoto11Módulo de reboque/Tomada do
reboque12Módulo de reboque13Ponto de saída do reboque14–15–N.ºCircuito16Espelho interior/Câmara
traseira17Tomada de energia18–19Aquecimento do volante20Persiana21Bancos dianteiros aquecidos22–23–24Sistema de redução catalítica
selectiva25–26–27–28–29–30–N.ºCircuito31–32Sistema de amortecedor activo/
Aviso de desvio de trajectória

270Conservação do veículoFerramentas do veículo
Ferramentas
Algumas ferramentas, o olhal de
reboque e (apenas em veículos com
roda sobresselente) o equipamento
de elevação do veículo encontram-se
na arrumação traseira no piso da
bagageira.
Abra a cobertura em frente à porta da
bagageira.
Rodas
Estado dos pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não entalar os pneus contra os passeiosao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de Inverno Os pneus de Inverno aumentam a
segurança da condução a
temperaturas inferiores a 7 ºC pelo
que deverão ser montados em todas
as jantes.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão
do condutor.Designação dos pneus
P. ex. 215/60 R 16 95 H215=largura do pneu, mm60=relação da secção transversal
(relação entre altura e largura
do pneu), %R=tipo de cinta: RadialRF=tipo: RunFlat16=diâmetro da roda, polegadas95=o índice de carga, p. ex. 95, é
equivalente a 690 kgH=letra do código de velocidade
Letra do código de velocidade:
Q=até 160 km/hS=até 180 km/hT=até 190 km/hH=até 210 km/hV=até 240 km/hW=até 270 km/h
Pneus direccionais
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
