2015.5 OPEL ZAFIRA C Gebruikershandleiding (in Dutch)

Verzorging van de auto231Verzorging van de
autoAlgemene informatie ..................231
Controle van de auto .................232
Gloeilamp vervangen .................240
Elektrisch systeem .....................248
Boordgereedschap ....................254
Velgen en banden .....................255
Starthulp gebruiken ...................270
Trekken ...................................... 272
Verzorging van uiterlijk ..............274Algemene informatie
Accessoires en
modificaties van auto
Het wordt geadviseerd alleen gebruik
te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor an‐
dere onderdelen kunnen wij – ook als deze door autoriteiten of anderszins
zijn goedgekeurd – niet beoordelen of deze betrouwbaar zijn en er evenmin garant voor staan.
Geen aanpassingen in het elektrische
systeem aanbrengen, zoals wijzigin‐
gen in de elektronische regeleenhe‐
den (chip-tuning).Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een ta‐ kelwagen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen
Wanneer u de auto meerdere maan‐
den moet stallen:
■ Auto wassen en conserveren.
■ Conservering van motorruimte en bodemplaat laten controleren.
■ Afdichtrubbers reinigen en conser‐ veren.
■ Brandstoftank volledig vullen.
■ Motorolie verversen.
■ Sproeiervloeistofreservoir leegma‐ ken.
■ Vorst- en corrosiebestendigheid koelvloeistof controleren.
■ Bandenspanning instellen op de waarde voor maximale belading.
■ Auto in een droge en goed geven‐ tileerde ruimte parkeren. Eerste
versnelling of achteruitversnelling
inschakelen of keuzehendel in
stand P zetten. Voorkomen dat
auto kan wegrollen.
■ Handrem niet aantrekken.

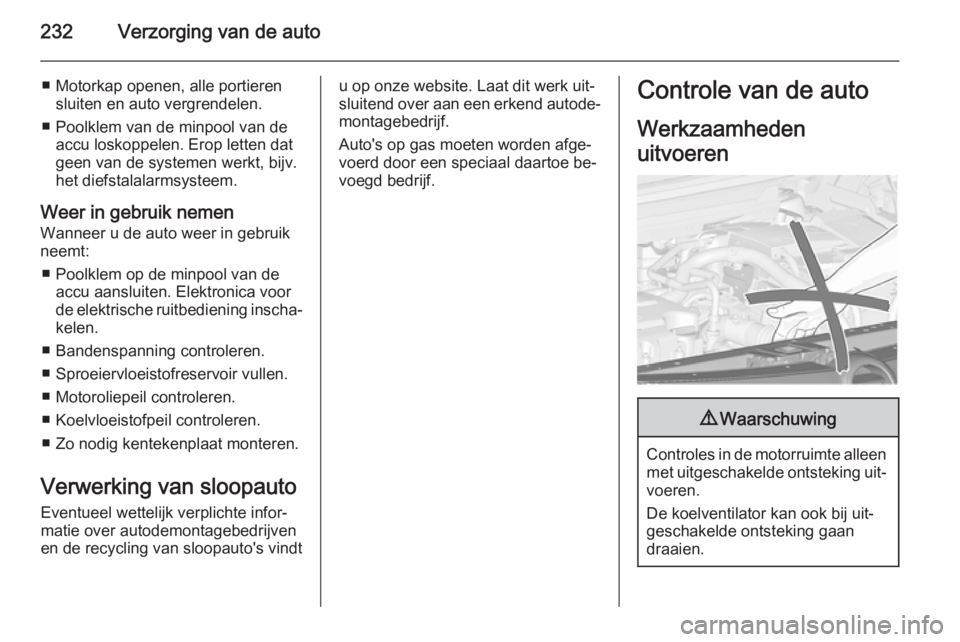

232Verzorging van de auto
■ Motorkap openen, alle portierensluiten en auto vergrendelen.
■ Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt, bijv.
het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
■ Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening inscha‐ kelen.
■ Bandenspanning controleren.
■ Sproeiervloeistofreservoir vullen.
■ Motoroliepeil controleren.
■ Koelvloeistofpeil controleren.
■ Zo nodig kentekenplaat monteren.
Verwerking van sloopauto Eventueel wettelijk verplichte infor‐matie over autodemontagebedrijven
en de recycling van sloopauto's vindtu op onze website. Laat dit werk uit‐
sluitend over aan een erkend autode‐
montagebedrijf.
Auto's op gas moeten worden afge‐
voerd door een speciaal daartoe be‐
voegd bedrijf.Controle van de auto
Werkzaamheden
uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking uit‐ voeren.
De koelventilator kan ook bij uit‐
geschakelde ontsteking gaan
draaien.

Verzorging van de auto2339Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.
Leg de veiligheidsgrendel links opzijen open de motorkap.
De motorkap wordt automatisch om‐
hoog gehouden.
Als de motorkap wordt geopend tij‐
dens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐
kap stevig in de houder duwen.
Laat de motorkap zakken en laat
deze vanaf een lage hoogte
(20-25 cm ) in de grendel vallen. Con‐
troleer of de motorkap vergrendeld is.
Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Contro‐
leer of de gebruikte olie de juiste spe‐ cificatie heeft. Aanbevolen olie en
smeermiddelen 3 279.
Alleen op een vlakke ondergrond
controleren. De motor moet op be‐
drijfstemperatuur zijn en minstens
5 minuten uitgeschakeld zijn ge‐ weest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.

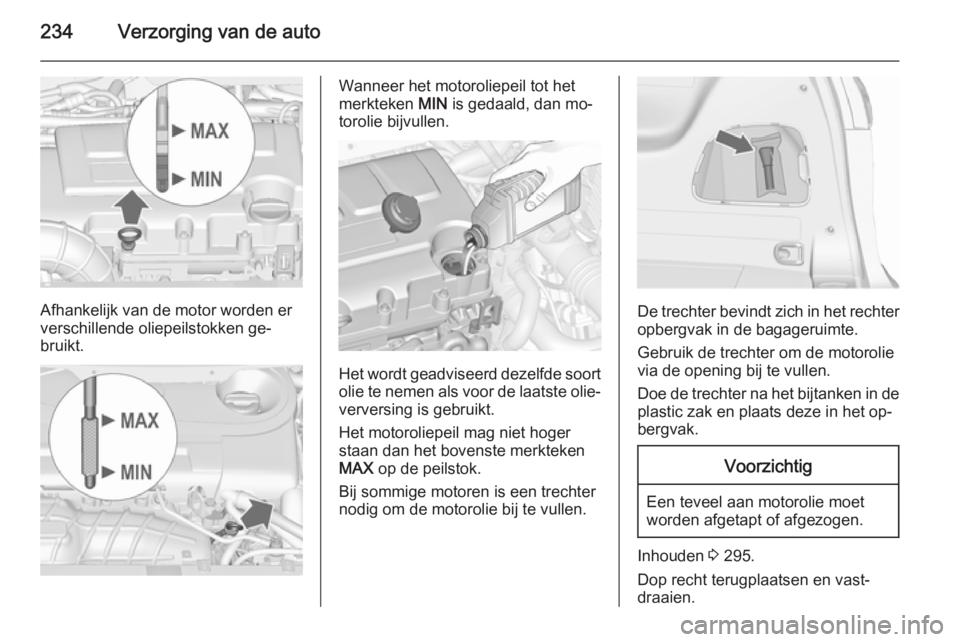

234Verzorging van de auto
Afhankelijk van de motor worden er
verschillende oliepeilstokken ge‐ bruikt.
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan mo‐
torolie bijvullen.
Het wordt geadviseerd dezelfde soort
olie te nemen als voor de laatste olie‐
verversing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken
MAX op de peilstok.
Bij sommige motoren is een trechter
nodig om de motorolie bij te vullen.
De trechter bevindt zich in het rechter
opbergvak in de bagageruimte.
Gebruik de trechter om de motorolie
via de opening bij te vullen.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het op‐
bergvak.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 295.
Dop recht terugplaatsen en vast‐ draaien.

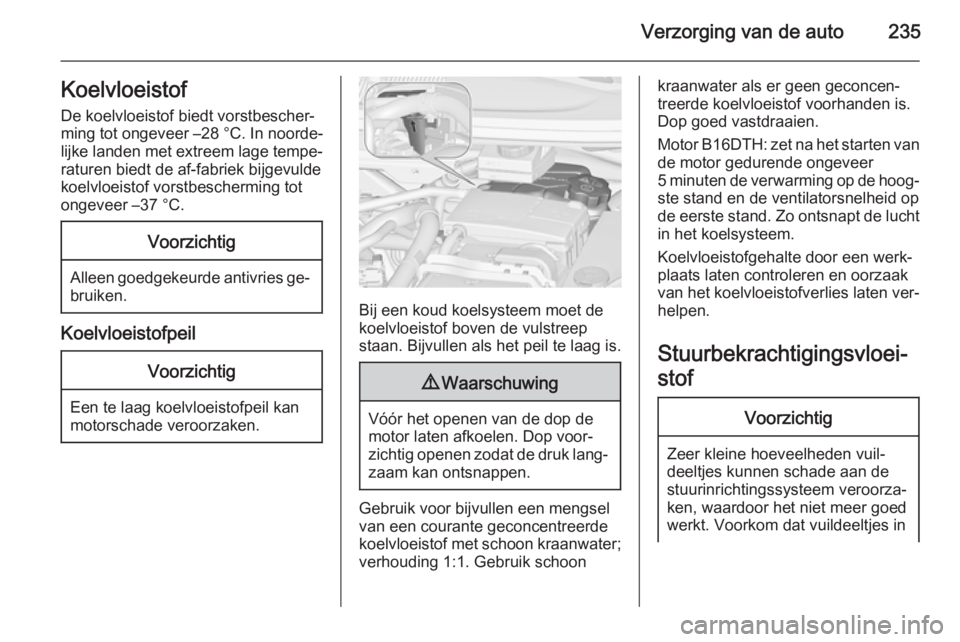

Verzorging van de auto235Koelvloeistof
De koelvloeistof biedt vorstbescher‐
ming tot ongeveer –28 °C. In noorde‐
lijke landen met extreem lage tempe‐
raturen biedt de af-fabriek bijgevulde koelvloeistof vorstbescherming tot
ongeveer –37 °C.Voorzichtig
Alleen goedgekeurde antivries ge‐ bruiken.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater; verhouding 1:1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
Dop goed vastdraaien.
Motor B16DTH : zet na het starten van
de motor gedurende ongeveer
5 minuten de verwarming op de hoog‐ ste stand en de ventilatorsnelheid op
de eerste stand. Zo ontsnapt de lucht
in het koelsysteem.
Koelvloeistofgehalte door een werk‐
plaats laten controleren en oorzaak
van het koelvloeistofverlies laten ver‐
helpen.
Stuurbekrachtigingsvloei‐
stofVoorzichtig
Zeer kleine hoeveelheden vuil‐
deeltjes kunnen schade aan de
stuurinrichtingssysteem veroorza‐
ken, waardoor het niet meer goed
werkt. Voorkom dat vuildeeltjes in

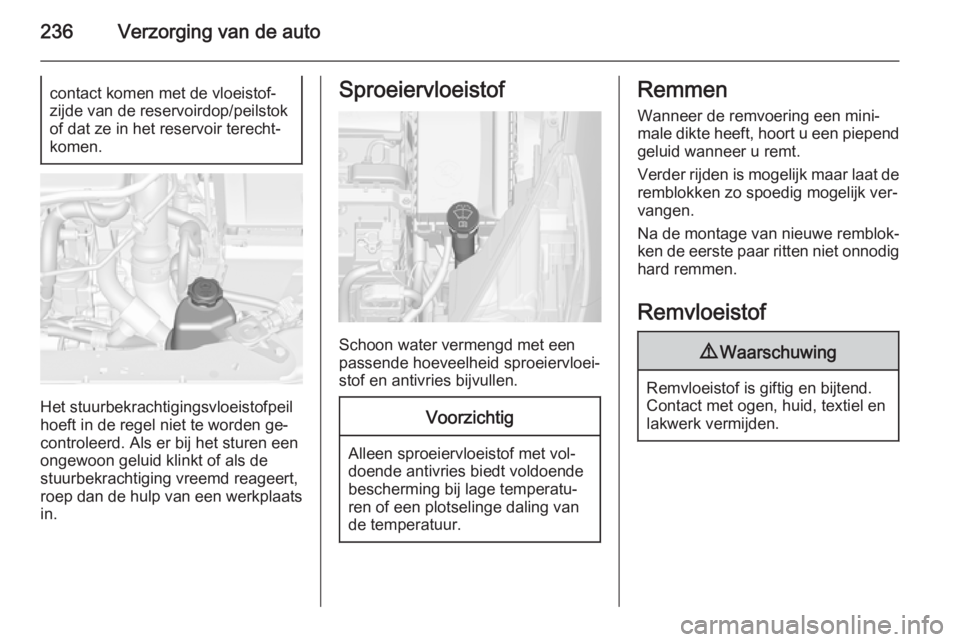

236Verzorging van de autocontact komen met de vloeistof‐
zijde van de reservoirdop/peilstok
of dat ze in het reservoir terecht‐
komen.
Het stuurbekrachtigingsvloeistofpeil hoeft in de regel niet te worden ge‐
controleerd. Als er bij het sturen een
ongewoon geluid klinkt of als de
stuurbekrachtiging vreemd reageert,
roep dan de hulp van een werkplaats in.
Sproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid sproeiervloei‐ stof en antivries bijvullen.
Voorzichtig
Alleen sproeiervloeistof met vol‐
doende antivries biedt voldoende
bescherming bij lage temperatu‐
ren of een plotselinge daling van
de temperatuur.
Remmen
Wanneer de remvoering een mini‐
male dikte heeft, hoort u een piepend geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk ver‐
vangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.

Verzorging van de auto237
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 279.
Accu Auto's zonder stop-startsysteem zijn
uitgerust met een loodzuuraccu. Au‐
to's met stop-startsysteem zijn uitge‐
rust met een AGM-accu die geen
loodzuuraccu is.
De accu van de auto is onderhouds‐ vrij mits uw rijstijl zodanig is dat de accu voldoende wordt opgeladen. Bij
korte ritten en veelvuldig starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische ver‐ bruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu ont‐
laden raken. Poolklem van de min‐
pool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging accu 3 153.
Accu vervangen
Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling van het
stop- startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Zorg bij auto's met een stop-startsys‐ teem dat de AGM-accu (Absorptive
Glass Mat) weer wordt vervangen
door een AGM-accu.

238Verzorging van de auto
U kunt een AGM-accu herkennen aan
het label op de accu. Wij bevelen het
gebruik aan van een originele Opel
accu.
Let op
Als u een andere AGM-accu ge‐
bruikt dan de originele Opel accu is
het mogelijk dat het Stop/Start-sys‐
teem slechter presteert.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop-startsysteem 3 166.
Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp gebruiken 3 270.
Waarschuwingssticker
Betekenis van de symbolen: ■ Geen vonken, open vuur en niet ro‐
ken.
■ Altijd een veiligheidsbril dragen. Explosieve gassen kunnen aanlei‐
ding geven tot blindheid of letsel.
■ Houd de accu buiten het bereik van
kinderen.
■ De accu bevat zwavelzuur dat blindheid of ernstige brandwonden
kan veroorzaken.
■ Zie de gebruikershandleiding voor meer informatie.
■ Er kan explosief gas aanwezig zijn in de buurt van de accu.
