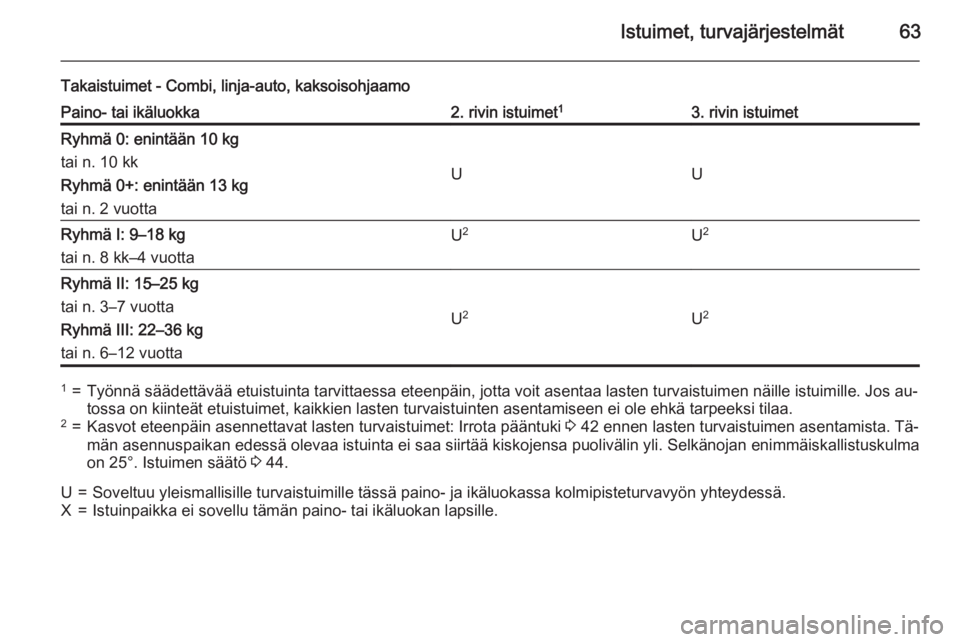

Page 65 of 201

Istuimet, turvajärjestelmät63
Takaistuimet - Combi, linja-auto, kaksoisohjaamoPaino- tai ikäluokka2. rivin istuimet13. rivin istuimetRyhmä 0: enintään 10 kg
tai n. 10 kk
Ryhmä 0+: enintään 13 kg
tai n. 2 vuotta
UU
Ryhmä I: 9–18 kg
tai n. 8 kk–4 vuottaU 2U 2Ryhmä II: 15–25 kg
tai n. 3–7 vuotta
Ryhmä III: 22–36 kg
tai n. 6–12 vuotta
U 2U2
1=Työnnä säädettävää etuistuinta tarvittaessa eteenpäin, jotta voit asentaa lasten turvaistuimen näille istuimille. Jos au‐
tossa on kiinteät etuistuimet, kaikkien lasten turvaistuinten asentamiseen ei ole ehkä tarpeeksi tilaa.2=Kasvot eteenpäin asennettavat lasten turvaistuimet: Irrota pääntuki 3 42 ennen lasten turvaistuimen asentamista. Tä‐
män asennuspaikan edessä olevaa istuinta ei saa siirtää kiskojensa puolivälin yli. Selkänojan enimmäiskallistuskulma on 25°. Istuimen säätö 3 44.U=Soveltuu yleismallisille turvaistuimille tässä paino- ja ikäluokassa kolmipisteturvavyön yhteydessä.X=Istuinpaikka ei sovellu tämän paino- tai ikäluokan lapsille.

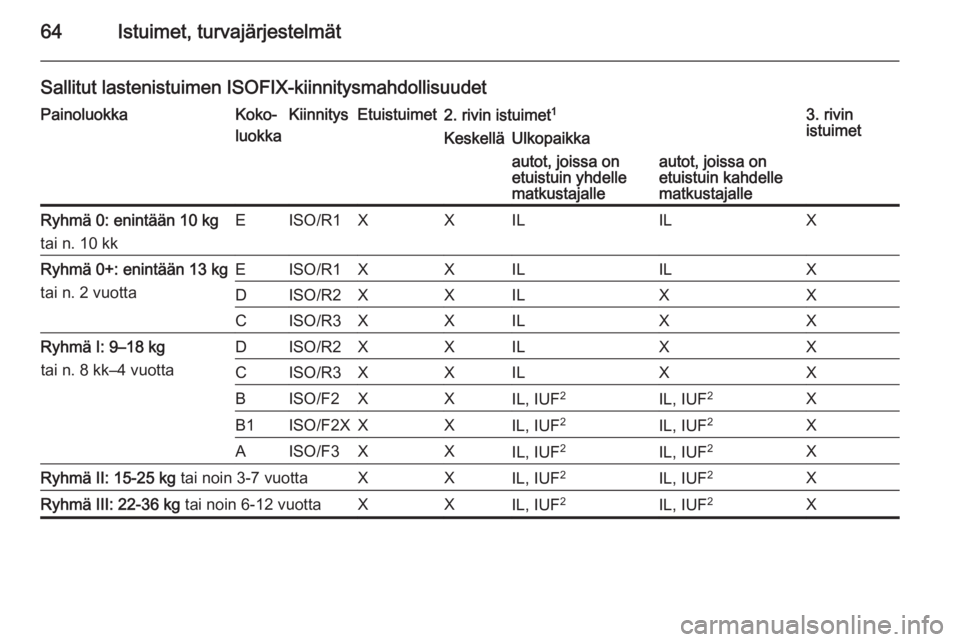

Page 66 of 201
64Istuimet, turvajärjestelmät
Sallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudetPainoluokkaKoko-
luokkaKiinnitysEtuistuimet2. rivin istuimet 13. rivin
istuimetKeskelläUlkopaikkaautot, joissa on
etuistuin yhdelle
matkustajalleautot, joissa on
etuistuin kahdelle
matkustajalleRyhmä 0: enintään 10 kg
tai n. 10 kkEISO/R1XXILILXRyhmä 0+: enintään 13 kg
tai n. 2 vuottaEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXRyhmä I: 9–18 kg
tai n. 8 kk–4 vuottaDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF 2XAISO/F3XXIL, IUF2IL, IUF2XRyhmä II: 15-25 kg
tai noin 3-7 vuottaXXIL, IUF2IL, IUF2XRyhmä III: 22-36 kg
tai noin 6-12 vuottaXXIL, IUF2IL, IUF2X

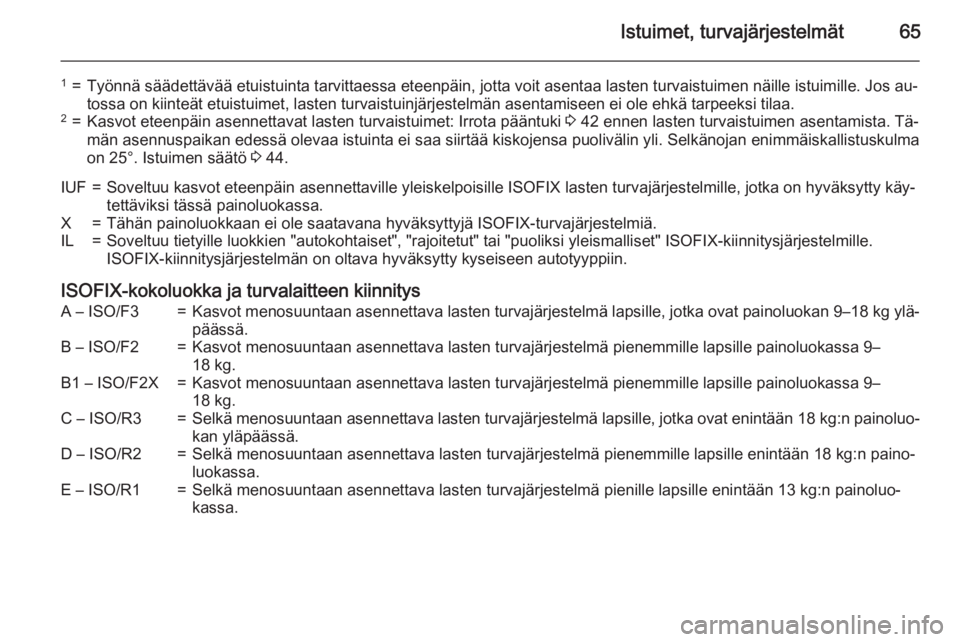

Page 67 of 201

Istuimet, turvajärjestelmät65
1=Työnnä säädettävää etuistuinta tarvittaessa eteenpäin, jotta voit asentaa lasten turvaistuimen näille istuimille. Jos au‐
tossa on kiinteät etuistuimet, lasten turvaistuinjärjestelmän asentamiseen ei ole ehkä tarpeeksi tilaa.2=Kasvot eteenpäin asennettavat lasten turvaistuimet: Irrota pääntuki 3 42 ennen lasten turvaistuimen asentamista. Tä‐
män asennuspaikan edessä olevaa istuinta ei saa siirtää kiskojensa puolivälin yli. Selkänojan enimmäiskallistuskulma
on 25°. Istuimen säätö 3 44.IUF=Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX lasten turvajärjestelmille, jotka on hyväksytty käy‐
tettäviksi tässä painoluokassa.X=Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.IL=Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.
ISOFIX-kokoluokka ja turvalaitteen kiinnitys
A – ISO/F3=Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9– 18 kg ylä‐
päässä.B – ISO/F2=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.B1 – ISO/F2X=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.C – ISO/R3=Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n painoluo‐
kan yläpäässä.D – ISO/R2=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐ kassa.

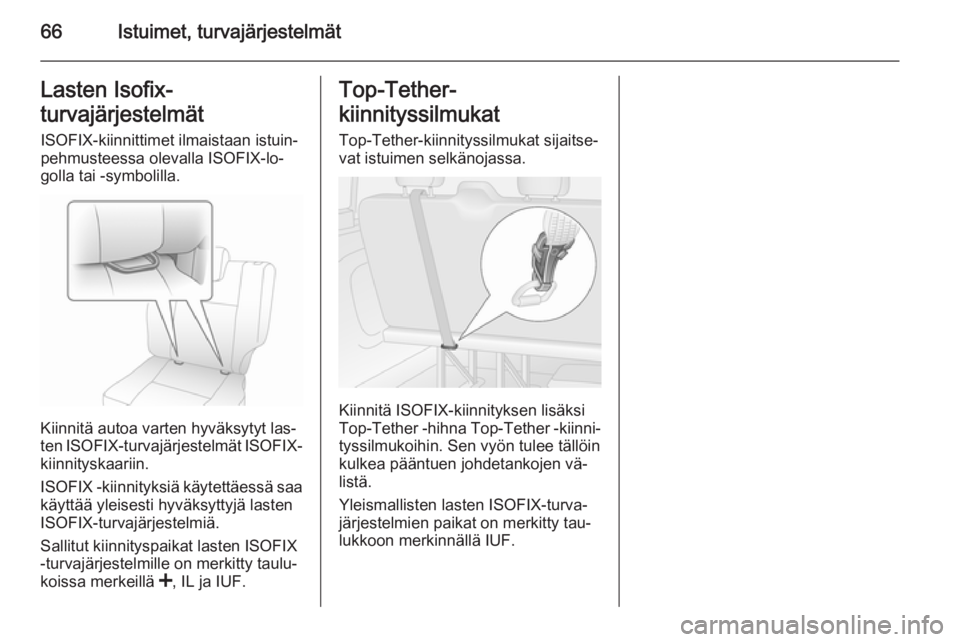

Page 68 of 201
66Istuimet, turvajärjestelmätLasten Isofix-
turvajärjestelmät ISOFIX-kiinnittimet ilmaistaan istuin‐
pehmusteessa olevalla ISOFIX-lo‐
golla tai -symbolilla.
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin.
ISOFIX -kiinnityksiä käytettäessä saa
käyttää yleisesti hyväksyttyjä lasten
ISOFIX-turvajärjestelmiä.
Sallitut kiinnityspaikat lasten ISOFIX
-turvajärjestelmille on merkitty taulu‐
koissa merkeillä <, IL ja IUF.
Top-Tether-
kiinnityssilmukat
Top-Tether-kiinnityssilmukat sijaitse‐
vat istuimen selkänojassa.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen vä‐
listä.
Yleismallisten lasten ISOFIX-turva‐ järjestelmien paikat on merkitty tau‐
lukkoon merkinnällä IUF.

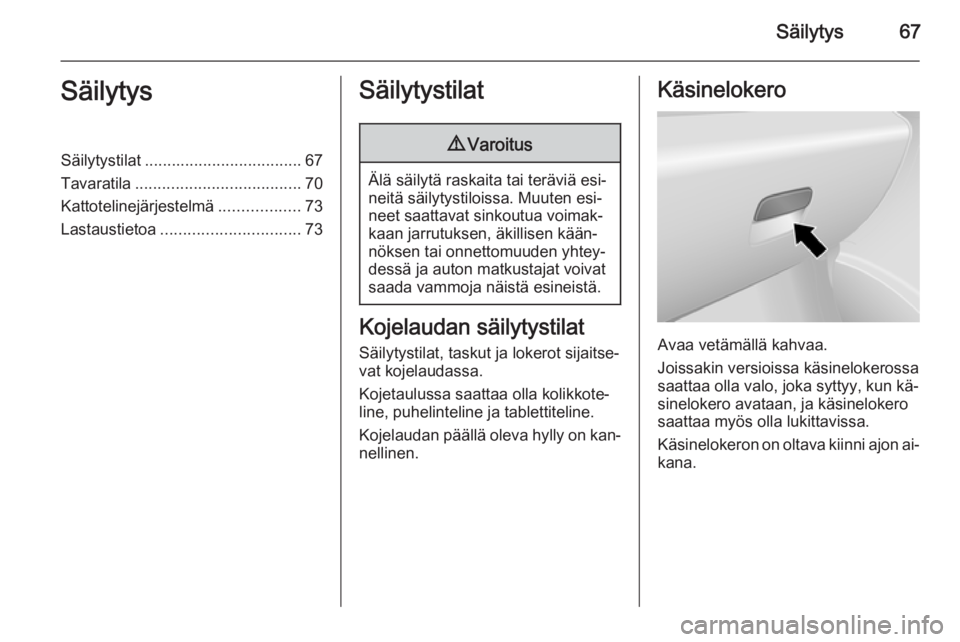

Page 69 of 201
Säilytys67SäilytysSäilytystilat................................... 67
Tavaratila ..................................... 70
Kattotelinejärjestelmä ..................73
Lastaustietoa ............................... 73Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten esi‐
neet saattavat sinkoutua voimak‐
kaan jarrutuksen, äkillisen kään‐
nöksen tai onnettomuuden yhtey‐
dessä ja auton matkustajat voivat
saada vammoja näistä esineistä.
Kojelaudan säilytystilat
Säilytystilat, taskut ja lokerot sijaitse‐
vat kojelaudassa.
Kojetaulussa saattaa olla kolikkote‐
line, puhelinteline ja tablettiteline.
Kojelaudan päällä oleva hylly on kan‐ nellinen.
Käsinelokero
Avaa vetämällä kahvaa.
Joissakin versioissa käsinelokerossa
saattaa olla valo, joka syttyy, kun kä‐
sinelokero avataan, ja käsinelokero
saattaa myös olla lukittavissa.
Käsinelokeron on oltava kiinni ajon ai‐
kana.

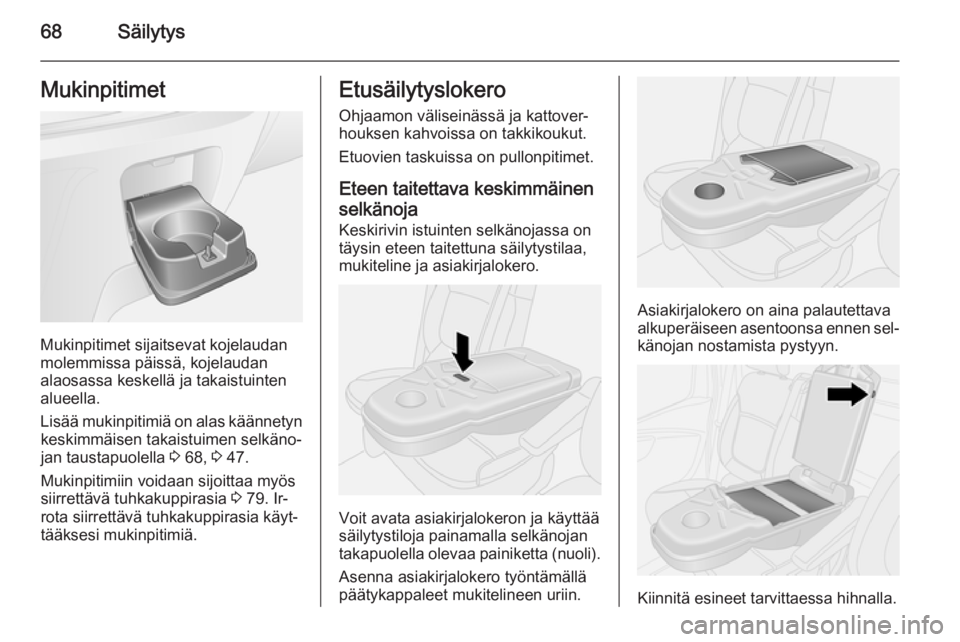

Page 70 of 201
68SäilytysMukinpitimet
Mukinpitimet sijaitsevat kojelaudan
molemmissa päissä, kojelaudan
alaosassa keskellä ja takaistuinten
alueella.
Lisää mukinpitimiä on alas käännetyn keskimmäisen takaistuimen selkäno‐
jan taustapuolella 3 68, 3 47.
Mukinpitimiin voidaan sijoittaa myös
siirrettävä tuhkakuppirasia 3 79. Ir‐
rota siirrettävä tuhkakuppirasia käyt‐
tääksesi mukinpitimiä.
Etusäilytyslokero
Ohjaamon väliseinässä ja kattover‐
houksen kahvoissa on takkikoukut.
Etuovien taskuissa on pullonpitimet.
Eteen taitettava keskimmäinen
selkänoja
Keskirivin istuinten selkänojassa on täysin eteen taitettuna säilytystilaa,
mukiteline ja asiakirjalokero.
Voit avata asiakirjalokeron ja käyttää
säilytystiloja painamalla selkänojan
takapuolella olevaa painiketta (nuoli).
Asenna asiakirjalokero työntämällä päätykappaleet mukitelineen uriin.
Asiakirjalokero on aina palautettava
alkuperäiseen asentoonsa ennen sel‐
känojan nostamista pystyyn.
Kiinnitä esineet tarvittaessa hihnalla.
Page 71 of 201

Säilytys69
Kun säilytystila suljetaan, säilytysti‐
lasta voi vetää latausjohdon uran
kautta esimerkiksi laitteiden yhdistä‐
miseksi virtapistokkeeseen.
Säilytyslokero istuimen
alla
Joissakin mallimuunnoksissa etuis‐
tuimen alla on säilytyslokero. Poista
säilytyslokero vetämällä.
Istuinten etuosassa alapuolella saat‐
taa myös olla säilytyslokero.Vedä etumatkustajan tyynyä eteen‐
päin silmukan avulla niin paljon, että
pääsy istuintyynyn alla olevaan säily‐ tystilaan on esteetön.
Kaksoisohjaamo
Silmukka sijaitsee istuimen etuo‐
sassa. Vapauta istuintyyny vetämällä
silmukkaa ja nosta sitten tyynyä ylös‐ päin.
Asentaminen: taita istuintyyny alas,
työnnä sitä hieman taaksepäin ja
kytke painamalla tyynyn etuosaa alaspäin.
Istuin alas taitettuna voit myös säätää istuintyynyn asentoa omien mielty‐
mystesi mukaisiksi vetämällä silmuk‐
kaa.
Istuimen säätö 3 44.Läpilastaus-ominaisuus
Voit irrottaa alemmat verhoilun läpät
pitkien esineiden säilyttämiseksi ta‐ kaistuinten alla (ainoastaan etumat‐
kustajan puolella).
Nosta ensin istuin vetämällä matkus‐
tajan puolen istuintyynyn silmukkaa,
kallista sitten etuläppää sisäänpäin
vetämällä istuimen takana olevaa kie‐
lekettä (katso kuva).
Page 72 of 201
70Säilytys
Taita takaläppä käsin ylös; magneetitpitävät sitä avoimessa asennossa.
9 Varoitus
Istuimella ei saa istua, kun sen alla
kuljetetaan esineitä ja alemmat
verhousläpät on avattu.
Ohjaamon yläsäilytystila
Tässä tilassa saa kuljettaa enintään
35 kg:n kuormaa.
Tavaratila
Tavaratilan suoja
Tavaratilan hylly
Älä aseta liian painavia tai teräviä esi‐ neitä tavaratilan hyllylle.
Suurin sallittu kuormitus on 50 kg.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa
tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen vam‐ moja tai kuorman tai auton vauri‐
oitumisen.
