Strumenti e comandi87
condizioni di guida, l'intervallo di ma‐nutenzione può variare notevol‐
mente.
I dati della distanza da percorrere
prima della manutenzione possono
essere visualizzati anche premendo il pulsante sull'estremità della leva del
tergicristalli per circa 5 secondi.
Se a distanza restante all'intervento
di manutenzione successivo è infe‐
riore a 1500 km o il tempo inferiore a
u1 mese, un messaggio viene visua‐
lizzato nel Driver Information Centre.
Se la distanza è 0 km o la data di ma‐
nutenzione è passata, la spia F si il‐
lumina nel quadro strumenti e nel
Driver Information Centre, e un mes‐
saggio corrispondente viene visualiz‐
zato nel Driver Information Centre.
Il veicolo necessità di assistenza. Ri‐
volgersi ad un'officina.
Azzeramento del display di
manutenzione
Dopo un servizio di assistenza, il dis‐
play di manutenzione deve essere
reimpostato:Selezionare la visualizzazione della
distanza alla manutenzione nel Driver Information Centre, quindi premere e
tenere premuto il pulsante sull'estre‐
mità della leva del tergicristalli per
circa 10 secondi.
Computer di bordo 3 97.
Driver Information Centre 3 94.
Informazioni di manutenzione 3 186.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa.
La posizione delle spie può variare in
base agli allestimenti.
All'inserimento dell'accensione, gran
parte delle spie si accendono breve‐
mente per una prova di funzionalità.
I colori delle spie significano:rosso=pericolo, segnala‐
zione importantegiallo=avvertenza, infor‐
mazioni, guastoverde=conferma di attiva‐ zioneblu=conferma di attiva‐
zionebianco=conferma di attiva‐ zione

88Strumenti e comandi

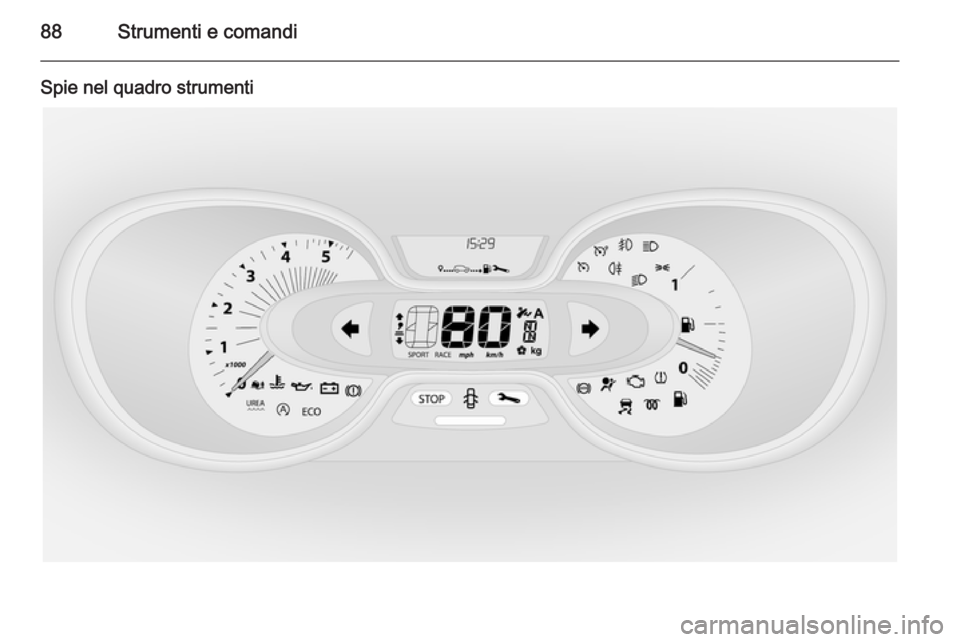

Spie nel quadro strumenti

Strumenti e comandi89

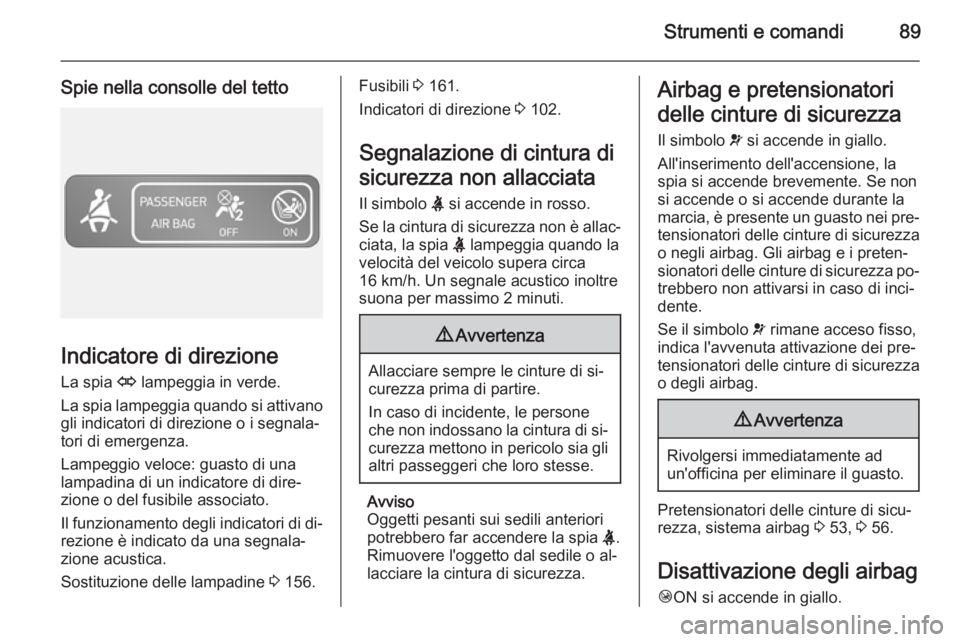

Spie nella consolle del tetto
Indicatore di direzioneLa spia O lampeggia in verde.
La spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di di‐
rezione è indicato da una segnala‐
zione acustica.
Sostituzione delle lampadine 3 156.
Fusibili 3 161.
Indicatori di direzione 3 102.
Segnalazione di cintura di
sicurezza non allacciata Il simbolo X si accende in rosso.
Se la cintura di sicurezza non è allac‐
ciata, la spia X lampeggia quando la
velocità del veicolo supera circa
16 km/h. Un segnale acustico inoltre suona per massimo 2 minuti.9 Avvertenza
Allacciare sempre le cinture di si‐
curezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di si‐
curezza mettono in pericolo sia gli altri passeggeri che loro stesse.
Avviso
Oggetti pesanti sui sedili anteriori
potrebbero far accendere la spia X.
Rimuovere l'oggetto dal sedile o al‐
lacciare la cintura di sicurezza.
Airbag e pretensionatori
delle cinture di sicurezza Il simbolo v si accende in giallo.
All'inserimento dell'accensione, la
spia si accende brevemente. Se non
si accende o si accende durante la
marcia, è presente un guasto nei pre‐
tensionatori delle cinture di sicurezza o negli airbag. Gli airbag e i preten‐
sionatori delle cinture di sicurezza po‐ trebbero non attivarsi in caso di inci‐
dente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐ tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 53, 3 56.
Disattivazione degli airbag
Ó ON si accende in giallo.

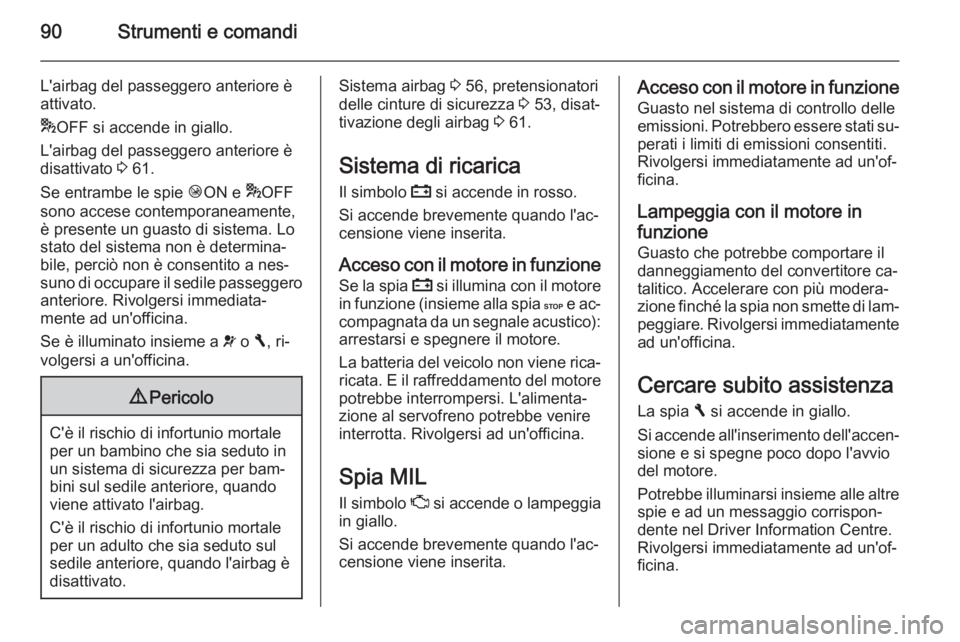

90Strumenti e comandi
L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 61.
Se entrambe le spie ÓON e *OFF
sono accese contemporaneamente,
è presente un guasto di sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a nes‐
suno di occupare il sedile passeggero anteriore. Rivolgersi immediata‐
mente ad un'officina.
Se è illuminato insieme a v o F, ri‐
volgersi a un'officina.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 56, pretensionatori
delle cinture di sicurezza 3 53, disat‐
tivazione degli airbag 3 61.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Se la spia p si illumina con il motore
in funzione (insieme alla spia C e ac‐
compagnata da un segnale acustico):
arrestarsi e spegnere il motore.
La batteria del veicolo non viene rica‐
ricata. E il raffreddamento del motore
potrebbe interrompersi. L'alimenta‐
zione al servofreno potrebbe venire
interrotta. Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐
perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐ talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
La spia F si accende in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Potrebbe illuminarsi insieme alle altre
spie e ad un messaggio corrispon‐
dente nel Driver Information Centre.
Rivolgersi immediatamente ad un'of‐ ficina.

Strumenti e comandi91Arresto del motore
Il simbolo C si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Si illumina insieme ad altre spie
(ad es. p, I e R ), accompagnato
da un segnale acustico e da un corri‐
spondente messaggio nel Driver In‐
formation Centre: arrestare immedia‐ tamente il motore e cercare assi‐
stenza presso un'officina.
Impianto frenante
Il simbolo R si accende in rosso.
Si accende al rilascio del freno di sta‐
zionamento se il livello del liquido dei freni è insufficiente 3 152.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina dopo l'accensione del qua‐
dro se viene applicato il freno di sta‐
zionamento 3 130 e si spegne
quando il freno di stazionamento
viene rilasciato.
Se R si illumina insieme alla spia
C e viene emesso un segnale acu‐
stico è presente un guasto nell'im‐
pianto frenante. Il Driver Information
Center visualizza un messaggio cor‐ rispondente 3 94. Rivolgersi imme‐
diatamente ad un'officina.
Impianto frenante 3 129.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.
Si accende brevemente dopo l'inseri‐ mento dell'accensione. Quando u si
spegne, il sistema è pronto per il fun‐
zionamento.
Se la spia u non si spegne dopo al‐
cuni secondi o si accende durante la
guida, l'ABS è difettoso. Anche la spia F può accendersi nel quadro stru‐
mento contestualmente alla visualiz‐
zazione di un messaggio corrispon‐dente nel Driver Information Centre. Il
sistema rimane operativo ma senza la funzione ABS.
Se le spie u, F , R e C si illuminano,
è presente un guasto nell'impianto
frenante. Nel Driver Information Cen‐ ter appare un messaggio corrispon‐
dente 3 94. Rivolgersi immediata‐
mente ad un'officina.
Sistema di antibloccaggio 3 129.
Passaggio alla marcia
superiore
Si accende la spia k oppure j.
Si raccomanda di cambiare marcia
quando illuminate per un miglior con‐
sumo del carburante.
Programma elettronico di
stabilità Il simbolo v lampeggia o si accende
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.

92Strumenti e comandi
Lampeggia durante la marciaIl sistema funziona regolarmente. La
potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Acceso durante la marcia
Il sistema non è disponibile. Nel
Driver Information Center appare an‐
che un messaggio corrispondente.
ESP® Plus
3 132, Sistema di controllo
trazione 3 131.
Programma elettronico di
stabilità spento
Il simbolo Ø si accende in giallo.
Se ® Plus
è stato disattivato con il pul‐
sante Ø sul quadro strumenti, la spia
Ø si illumina e un messaggio corri‐
spondente appare nel Driver Informa‐
tion Centre 3 94.
ESP® Plus
3 132, Sistema di controllo
trazione 3 131.Temperatura del liquido di
raffreddamento del motore W si illumina in blu o rosso.
Si illumina in rosso per breve tempo quando il quadro è acceso, poi di‐venta blu.
Si illumina in rosso con il motore
in funzione
Arrestare il veicolo e spegnere il mo‐
tore.Attenzione
La temperatura del liquido di raf‐
freddamento è troppo alta.
Controllare il livello del liquido di raf‐
freddamento 3 150.
Se il livello del liquido di raffredda‐
mento è sufficiente, rivolgersi a un'of‐
ficina.
La spia deve essere blu prima di con‐ tinuare a guidare.
Preriscaldamento
Il simbolo ! si accende in giallo.
La funzione di preriscaldamento è at‐
tivata. Si attiva solamente quando la
temperatura esterna è bassa.
Sistema di monitoraggio
pressione pneumatici
w si accende o lampeggia.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggiante Guasto del sistema oppure è montato un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo un tempo di attesa.
Rivolgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 169.

Strumenti e comandi93Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐ censione viene inserita.
Acceso con il motore in funzioneSe la spia I si illumina con il motore
in funzione (insieme alla spia C e ac‐
compagnata da un segnale acustico):
arrestarsi e spegnere il motore.Attenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle (o spostare la leva
del cambio in posizione N).
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare.
Non estrarre la chiave di accen‐
sione fino all'arresto completo del veicolo, altrimenti il bloccasterzo
potrebbe inserirsi all'improvviso.
Controllare il livello dell'olio prima di
richiedere assistenza a un'officina
3 148.
Modalità risparmio
carburante
ECO si illumina in verde quando è in‐
serita la modalità ECO per ridurre il
consumo del carburante.
Modalità ECO per guidare a basso
consumo 3 119.
Livello carburante minimo Il simbolo Y si accende in giallo.
All'inserimento dell'accensione, la
spia si accende brevemente.
Si illumina quando il livello nel serba‐
toio carburante è basso (circa 50 km );
fare rifornimento immediatamente
3 142.
Convertitore catalitico 3 128.
Spurgo del sistema di alimentazione diesel 3 154.
Autostop
D si accende quando il motore si
trova nella modalità Autostop.
Sistema Start-stop 3 124.
Luci esterne Il simbolo 9 si accende in verde.
Illuminata quando i fari sono accesi.
Il simbolo 8 si accende in verde.
Illuminata quando le luci di posizione
sono accese.
Illuminazione 3 100.
Abbaglianti
Il simbolo P si accende in blu.

94Strumenti e comandi
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 101.
Fendinebbia
Il simbolo > si accende in verde.
Si accende quando i fendinebbia
sono accesi 3 103.
Retronebbia
Il simbolo r si accende in verde.
Si accende quando il retronebbia è
acceso 3 103.
Controllo automatico della
velocità di crociera
m , U si illumina in verde o in giallo.
m si accende in verde quando viene
memorizzata un determinata velocità.
U si accende in verde quando il si‐
stema è inserito.
Limitatore di velocità
Il simbolo U si accende in giallo.U
si accende in giallo quando il si‐
stema è inserito.
Controllo automatico della velocità di
crociera e limitatore di velocità
3 134.
Portiera aperta Il simbolo y si accende in rosso.
Si accende quando una portiera non
è completamente chiusa.
Nel Driver Information Center appare
anche un messaggio corrispondente.Visualizzatori
informativi
Driver Information Center
In base alla configurazione del vei‐
colo, sul display vengono visualizzate le seguenti voci:
■ Temperatura esterna 3 82
■ Orologio 3 82
■ Contachilometri 3 85
■ Contachilometri parziale 3 85
■ Display di manutenzione 3 86
