Starostlivosť o vozidlo159

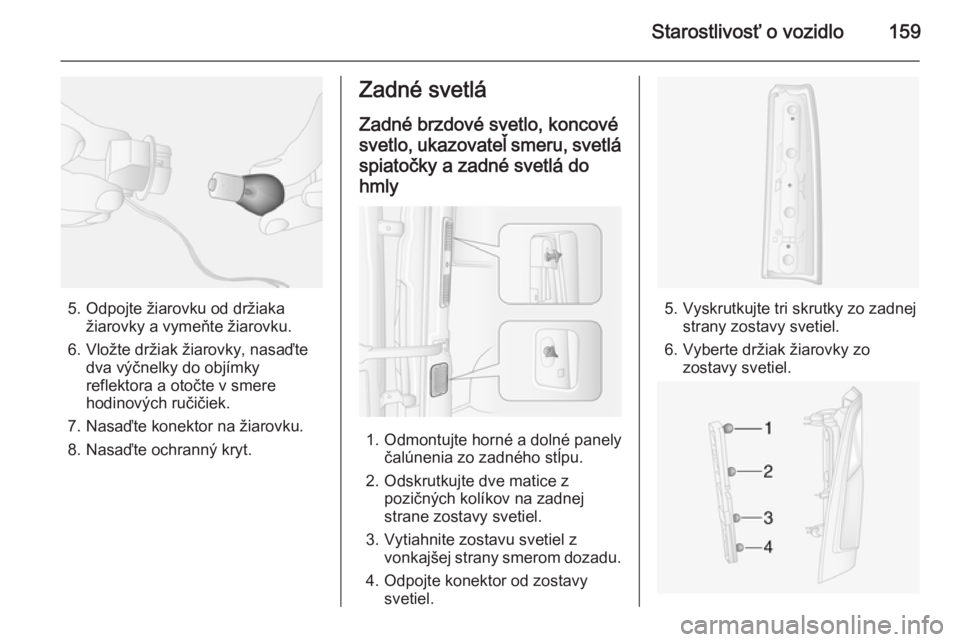

5. Odpojte žiarovku od držiakažiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Nasaďte konektor na žiarovku.
8. Nasaďte ochranný kryt.
Zadné svetlá
Zadné brzdové svetlo, koncové svetlo, ukazovateľ smeru, svetlá spiatočky a zadné svetlá do
hmly
1. Odmontujte horné a dolné panely čalúnenia zo zadného stĺpu.
2. Odskrutkujte dve matice z pozičných kolíkov na zadnej
strane zostavy svetiel.
3. Vytiahnite zostavu svetiel z vonkajšej strany smerom dozadu.
4. Odpojte konektor od zostavy svetiel.
5. Vyskrutkujte tri skrutky zo zadnej strany zostavy svetiel.
6. Vyberte držiak žiarovky zo zostavy svetiel.

160Starostlivosť o vozidlo

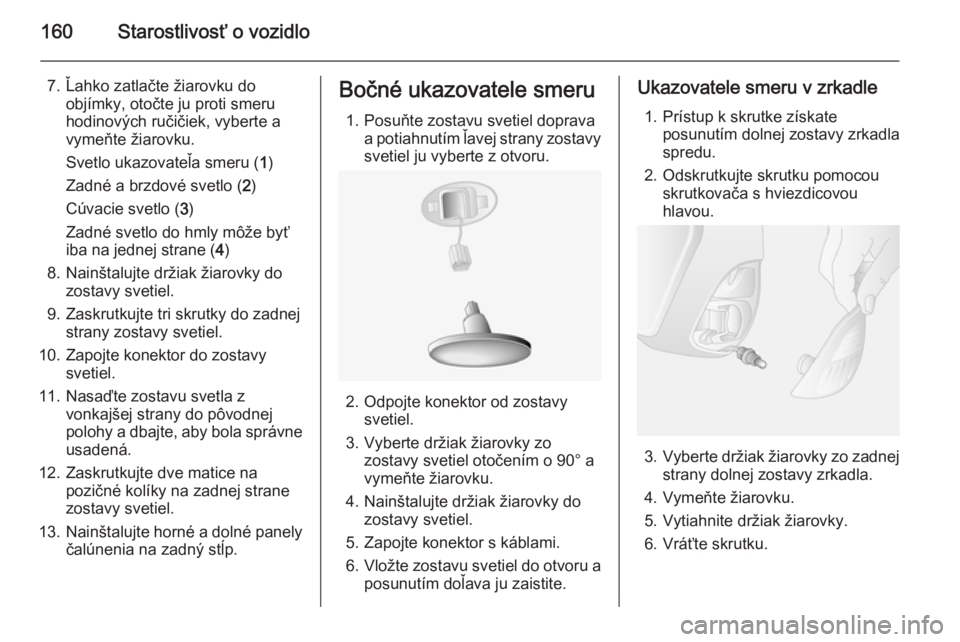

7. Ľahko zatlačte žiarovku doobjímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Svetlo ukazovateľa smeru ( 1)
Zadné a brzdové svetlo ( 2)
Cúvacie svetlo ( 3)
Zadné svetlo do hmly môže byť iba na jednej strane ( 4)
8. Nainštalujte držiak žiarovky do zostavy svetiel.
9. Zaskrutkujte tri skrutky do zadnej strany zostavy svetiel.
10. Zapojte konektor do zostavy svetiel.
11. Nasaďte zostavu svetla z vonkajšej strany do pôvodnej
polohy a dbajte, aby bola správne usadená.
12. Zaskrutkujte dve matice na pozičné kolíky na zadnej strane
zostavy svetiel.
13. Nainštalujte horné a dolné panely
čalúnenia na zadný stĺp.Bočné ukazovatele smeru
1. Posuňte zostavu svetiel doprava a potiahnutím ľavej strany zostavysvetiel ju vyberte z otvoru.
2. Odpojte konektor od zostavy svetiel.
3. Vyberte držiak žiarovky zo zostavy svetiel otočením o 90° a
vymeňte žiarovku.
4. Nainštalujte držiak žiarovky do zostavy svetiel.
5. Zapojte konektor s káblami.
6. Vložte zostavu svetiel do otvoru a
posunutím doľava ju zaistite.
Ukazovatele smeru v zrkadle
1. Prístup k skrutke získate posunutím dolnej zostavy zrkadla
spredu.
2. Odskrutkujte skrutku pomocou skrutkovača s hviezdicovou
hlavou.
3. Vyberte držiak žiarovky zo zadnej
strany dolnej zostavy zrkadla.
4. Vymeňte žiarovku.
5. Vytiahnite držiak žiarovky.
6. Vráťte skrutku.

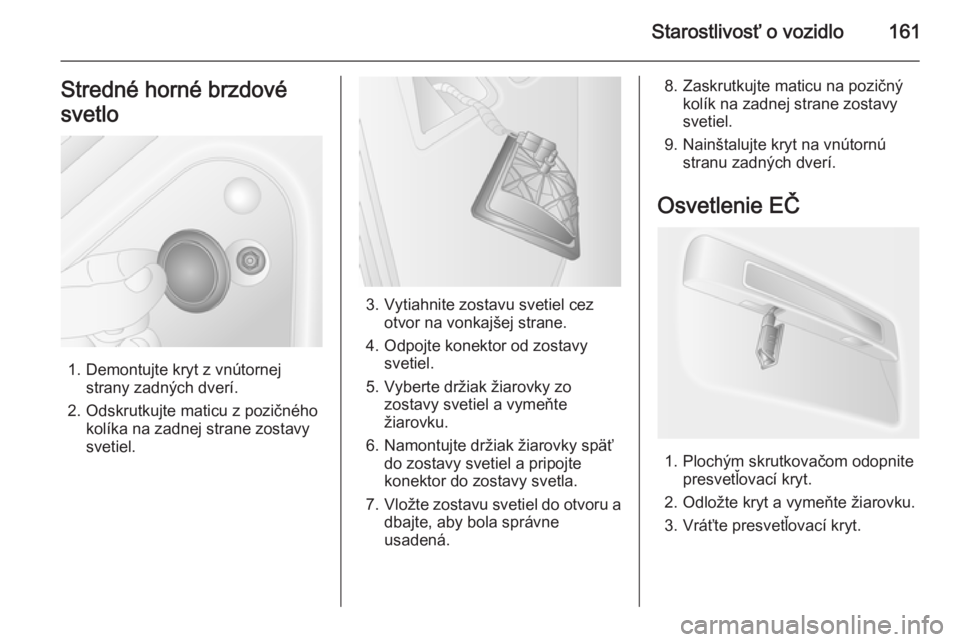

Starostlivosť o vozidlo161Stredné horné brzdové
svetlo
1. Demontujte kryt z vnútornej strany zadných dverí.
2. Odskrutkujte maticu z pozičného kolíka na zadnej strane zostavy
svetiel.
3. Vytiahnite zostavu svetiel cez otvor na vonkajšej strane.
4. Odpojte konektor od zostavy svetiel.
5. Vyberte držiak žiarovky zo zostavy svetiel a vymeňte
žiarovku.
6. Namontujte držiak žiarovky späť do zostavy svetiel a pripojte
konektor do zostavy svetla.
7. Vložte zostavu svetiel do otvoru a
dbajte, aby bola správne
usadená.
8. Zaskrutkujte maticu na pozičný kolík na zadnej strane zostavy
svetiel.
9. Nainštalujte kryt na vnútornú stranu zadných dverí.
Osvetlenie EČ
1. Plochým skrutkovačom odopnite presvetľovací kryt.
2. Odložte kryt a vymeňte žiarovku.
3. Vráťte presvetľovací kryt.

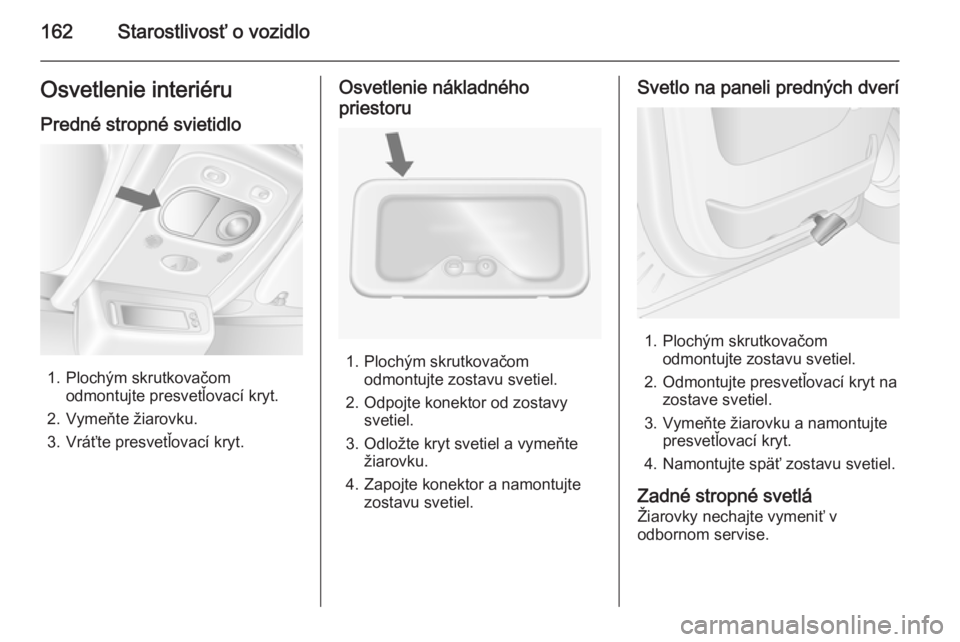

162Starostlivosť o vozidloOsvetlenie interiéru
Predné stropné svietidlo
1. Plochým skrutkovačom odmontujte presvetľovací kryt.
2. Vymeňte žiarovku.
3. Vráťte presvetľovací kryt.
Osvetlenie nákladného priestoru
1. Plochým skrutkovačom odmontujte zostavu svetiel.
2. Odpojte konektor od zostavy svetiel.
3. Odložte kryt svetiel a vymeňte žiarovku.
4. Zapojte konektor a namontujte zostavu svetiel.
Svetlo na paneli predných dverí
1. Plochým skrutkovačomodmontujte zostavu svetiel.
2. Odmontujte presvetľovací kryt na zostave svetiel.
3. Vymeňte žiarovku a namontujte presvetľovací kryt.
4. Namontujte späť zostavu svetiel.
Zadné stropné svetlá
Žiarovky nechajte vymeniť v
odbornom servise.

Starostlivosť o vozidlo163

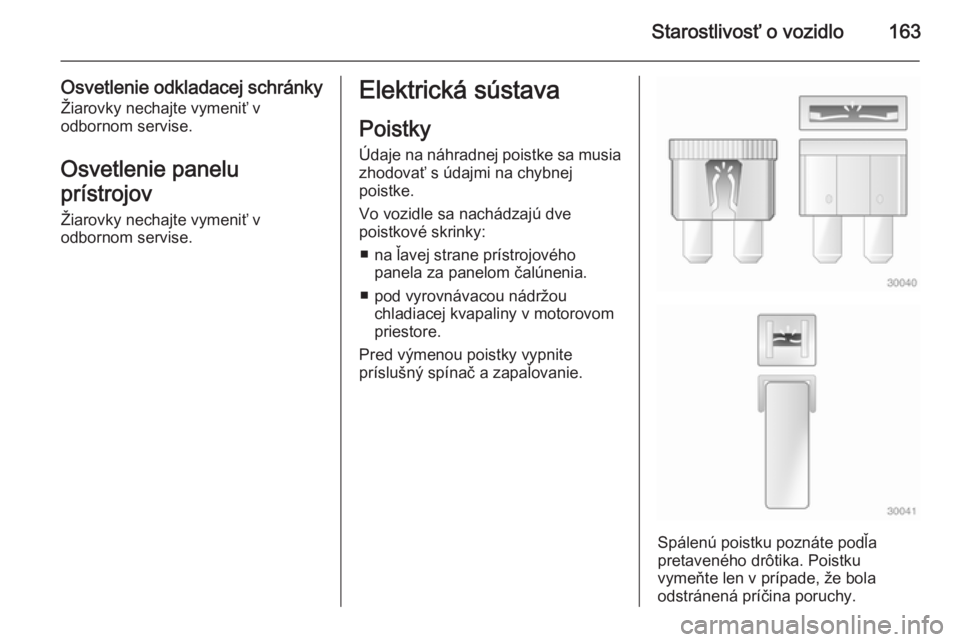

Osvetlenie odkladacej schránkyŽiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu
prístrojov Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
■ na ľavej strane prístrojového panela za panelom čalúnenia.
■ pod vyrovnávacou nádržou chladiacej kvapaliny v motorovom
priestore.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.

164Starostlivosť o vozidlo
Odporúča sa voziť so sebou celú
súpravu poistiek. Obráťte sa na
servis.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.

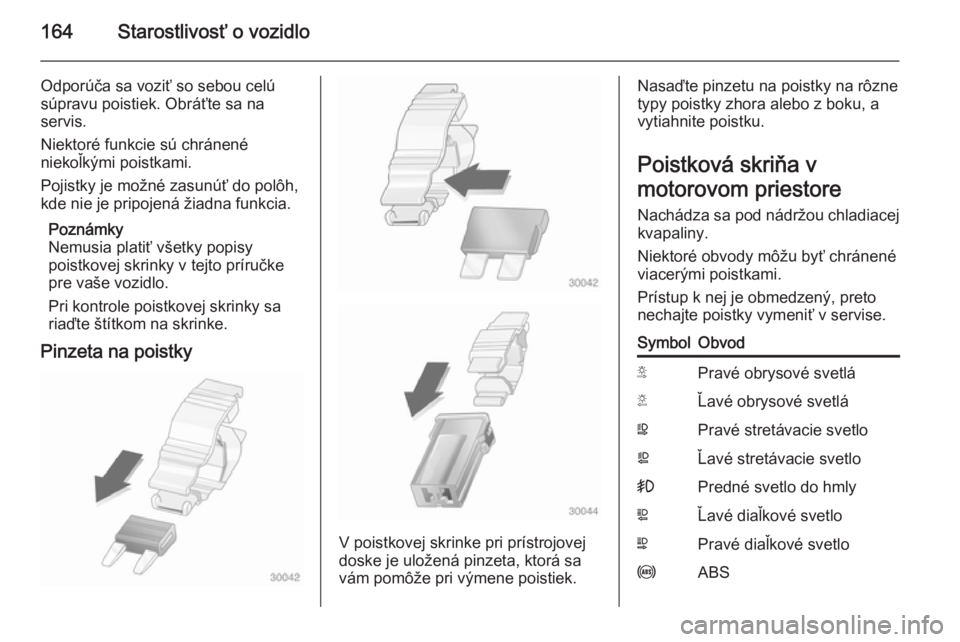

Pinzeta na poistky
V poistkovej skrinke pri prístrojovej
doske je uložená pinzeta, ktorá sa
vám pomôže pri výmene poistiek.
Nasaďte pinzetu na poistky na rôzne
typy poistky zhora alebo z boku, a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore Nachádza sa pod nádržou chladiacejkvapaliny.
Niektoré obvody môžu byť chránené
viacerými poistkami.
Prístup k nej je obmedzený, preto
nechajte poistky vymeniť v servise.SymbolObvodSPravé obrysové svetláTĽavé obrysové svetláWPravé stretávacie svetloaĽavé stretávacie svetlo>Predné svetlo do hmlyLĽavé diaľkové svetloNPravé diaľkové svetlouABS

Starostlivosť o vozidlo165
SymbolObvodKStierač čelného oknanSystém kúrenia a vetrania,
klimatizáciaVVyhrievanie čelného okna
Poistková skriňa
prístrojovej dosky
Umiestnená za panelom čalúnenia na ľavej strane prístrojového panelu.Ťahom hornej časti odstráňte panel
čalúnenia.
Za tento panel neukladajte žiadne
predmety.
Niektoré obvody môžu byť chránené
viacerými poistkami.SymbolObvodZInformačný systém, vyhrie‐
vanie sedadiel, obrazovka
vozidla, zapojenia zvuku,
alarm?Napájacia zásuvkaÌZapaľovač cigarietePrístrojová doskaUCentrálne zamykanieOUkazovatele smeru, zadné
hmlové svetlá, riadiaci
modul karosérieDIAGDiagnostický konektoruABS, Elektronický stabili‐
začný systémdOsvetlenie interiéru,
brzdové svetláSymbolObvodZRiadiaci modul prvkov karo‐
sérieSTOPBrzdové svetloIRiadiaci modul prvkov karo‐ série, elektricky ovládané
okná, systém kúrenia a
vetrania, klimatizáciamVyhrievané ľavé zadné
oknonVyhrievané pravé zadné
oknoROstrekovač čelného oknaMElektronický imobilizérUVyhrievanie sedadielFBLOsvetlenie rohulPripojenie systému hands‐
free&TachografPTOPomocný hriadeľ

166Starostlivosť o vozidlo
SymbolObvodjKlaksónÍPredhrievanie, palivový
filter u vznetových motorovxVentilátor klimatizácieADPDodatočné prispôsobenia,Elektricky ovládané okná,
riadiaci modul karosérieNáradie vozidla

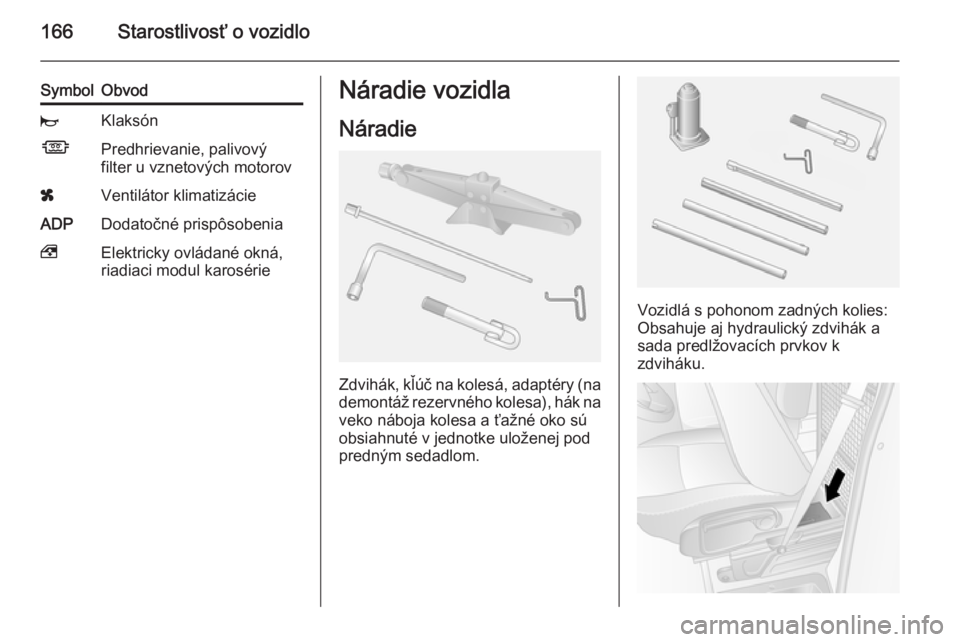

Náradie
Zdvihák, kľúč na kolesá, adaptéry (na demontáž rezervného kolesa), hák na
veko náboja kolesa a ťažné oko sú
obsiahnuté v jednotke uloženej pod
predným sedadlom.
Vozidlá s pohonom zadných kolies:
Obsahuje aj hydraulický zdvihák a
sada predlžovacích prvkov k
zdviháku.
