Sõiduki hooldamine151

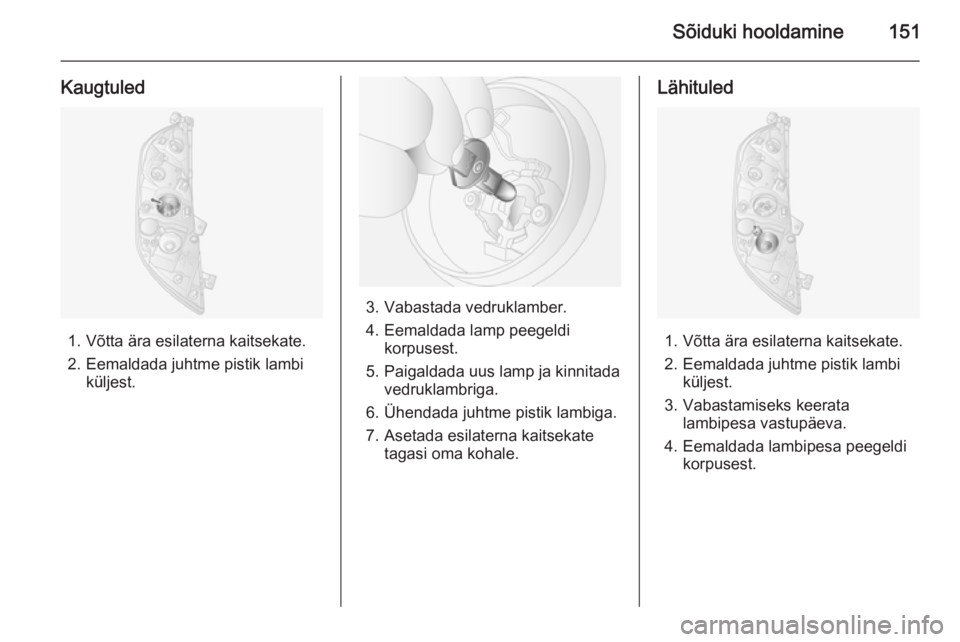

Kaugtuled
1. Võtta ära esilaterna kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastada vedruklamber.
4. Eemaldada lamp peegeldi korpusest.
5. Paigaldada uus lamp ja kinnitada vedruklambriga.
6. Ühendada juhtme pistik lambiga.
7. Asetada esilaterna kaitsekate tagasi oma kohale.
Lähituled
1. Võtta ära esilaterna kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.

152Sõiduki hooldamine
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada esilaterna kaitsekate tagasi oma kohale.

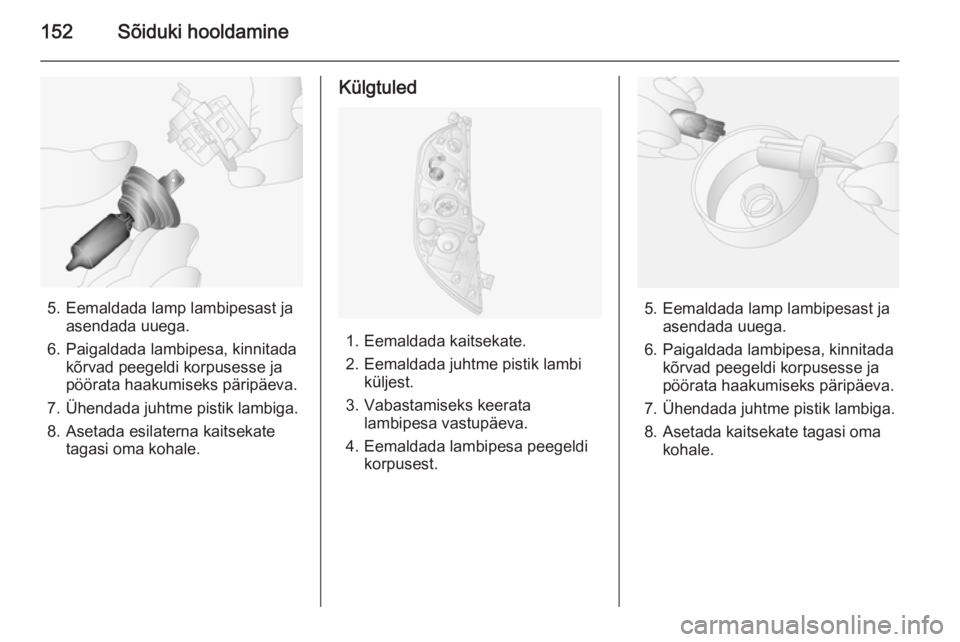

Külgtuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.

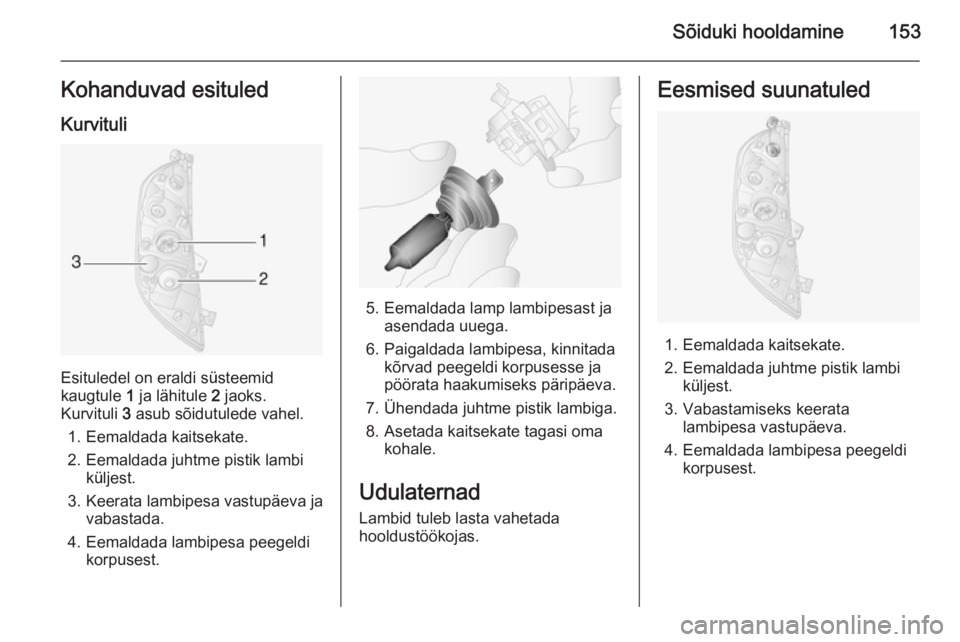

Sõiduki hooldamine153Kohanduvad esituled
Kurvituli
Esituledel on eraldi süsteemid
kaugtule 1 ja lähitule 2 jaoks.
Kurvituli 3 asub sõidutulede vahel.
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.
Udulaternad
Lambid tuleb lasta vahetada
hooldustöökojas.
Eesmised suunatuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.

154Sõiduki hooldamine
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.

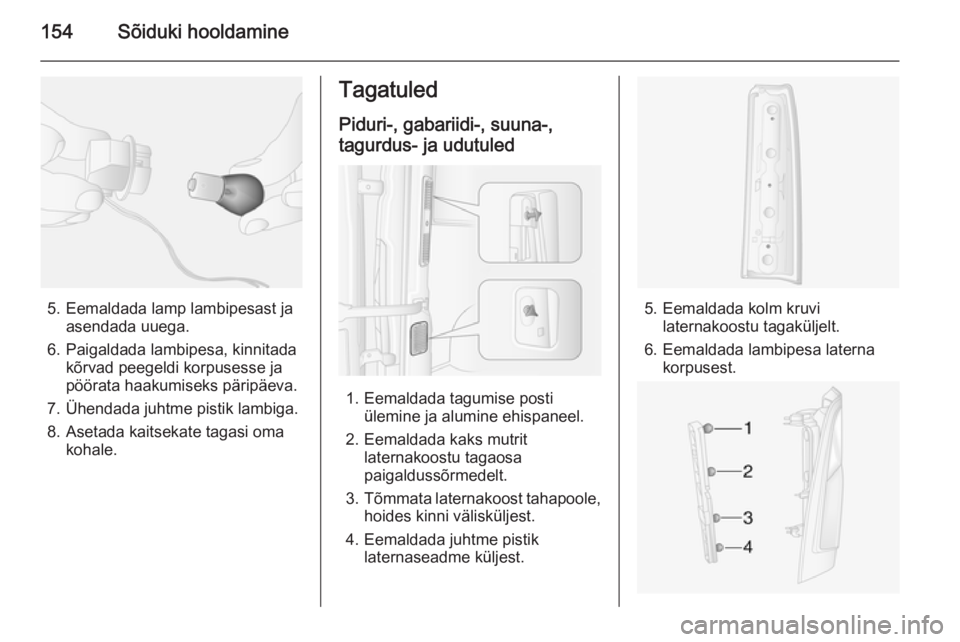

Tagatuled
Piduri-, gabariidi-, suuna-,
tagurdus- ja udutuled
1. Eemaldada tagumise posti ülemine ja alumine ehispaneel.
2. Eemaldada kaks mutrit laternakoostu tagaosa
paigaldussõrmedelt.
3. Tõmmata laternakoost tahapoole,
hoides kinni välisküljest.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada kolm kruvi laternakoostu tagaküljelt.
6. Eemaldada lambipesa laterna korpusest.

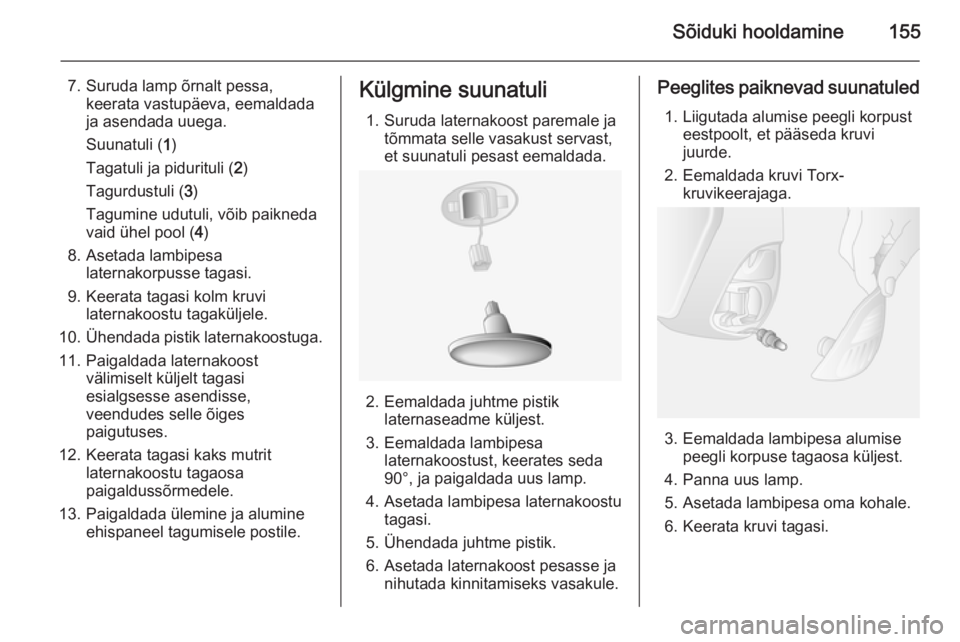

Sõiduki hooldamine155
7. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
Suunatuli ( 1)
Tagatuli ja pidurituli ( 2)
Tagurdustuli ( 3)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 4)
8. Asetada lambipesa laternakorpusse tagasi.
9. Keerata tagasi kolm kruvi laternakoostu tagaküljele.
10. Ühendada pistik laternakoostuga.
11. Paigaldada laternakoost välimiselt küljelt tagasi
esialgsesse asendisse,
veendudes selle õiges
paigutuses.
12. Keerata tagasi kaks mutrit laternakoostu tagaosa
paigaldussõrmedele.
13. Paigaldada ülemine ja alumine ehispaneel tagumisele postile.Külgmine suunatuli
1. Suruda laternakoost paremale ja tõmmata selle vasakust servast,
et suunatuli pesast eemaldada.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada lambipesa laternakoostust, keerates seda
90°, ja paigaldada uus lamp.
4. Asetada lambipesa laternakoostu tagasi.
5. Ühendada juhtme pistik.
6. Asetada laternakoost pesasse ja nihutada kinnitamiseks vasakule.
Peeglites paiknevad suunatuled
1. Liigutada alumise peegli korpust eestpoolt, et pääseda kruvi
juurde.
2. Eemaldada kruvi Torx- kruvikeerajaga.
3. Eemaldada lambipesa alumisepeegli korpuse tagaosa küljest.
4. Panna uus lamp.
5. Asetada lambipesa oma kohale. 6. Keerata kruvi tagasi.

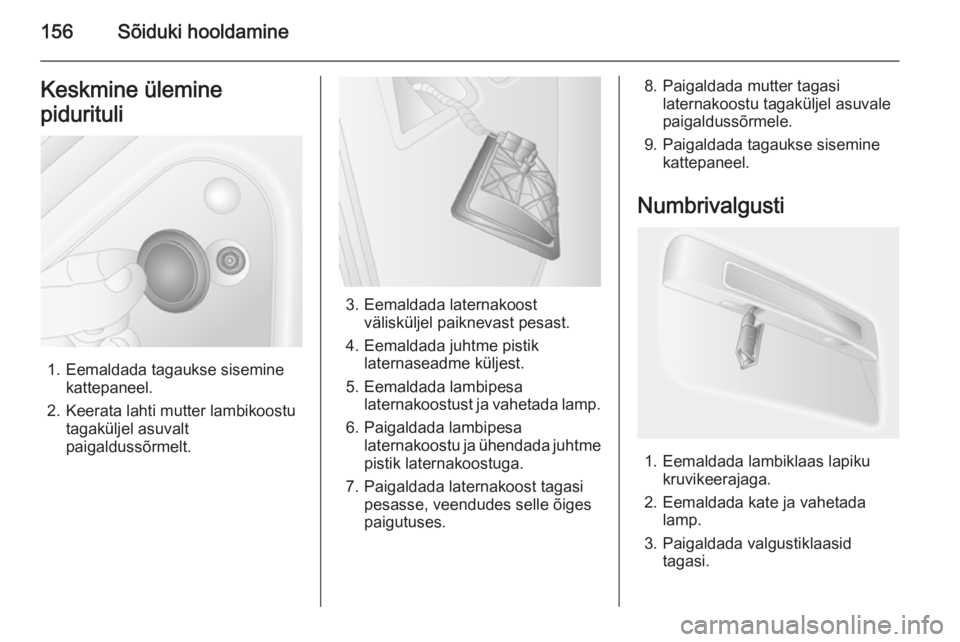

156Sõiduki hooldamineKeskmine ülemine
pidurituli
1. Eemaldada tagaukse sisemine kattepaneel.
2. Keerata lahti mutter lambikoostu tagaküljel asuvalt
paigaldussõrmelt.
3. Eemaldada laternakoost välisküljel paiknevast pesast.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada lambipesa laternakoostust ja vahetada lamp.
6. Paigaldada lambipesa laternakoostu ja ühendada juhtmepistik laternakoostuga.
7. Paigaldada laternakoost tagasi pesasse, veendudes selle õiges
paigutuses.
8. Paigaldada mutter tagasi laternakoostu tagaküljel asuvale
paigaldussõrmele.
9. Paigaldada tagaukse sisemine kattepaneel.
Numbrivalgusti
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Eemaldada kate ja vahetada lamp.
3. Paigaldada valgustiklaasid tagasi.

Sõiduki hooldamine157SisevalgustidEesmine salongivalgusti
1. Eemaldada valgustiklaas lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldada valgustiklaasid tagasi.
Pakiruumi valgustus
1. Eemaldada laternakoost lapikukruvikeerajaga.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Ühendada juhtme pistik ja asetada laternaseade tagasi oma
kohale.
Esiukse paneeli valgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Eemaldada valgustilt katteklaas.
3. Paigaldada uus lamp ja kinnitada tagasi katteklaas.
4. Paigaldada laternakoost tagasi.
Tagumised salongivalgustid Lambid tuleb lasta vahetada
hooldustöökojas.
Kindalaeka valgusti
Lambid tuleb lasta vahetada
hooldustöökojas.

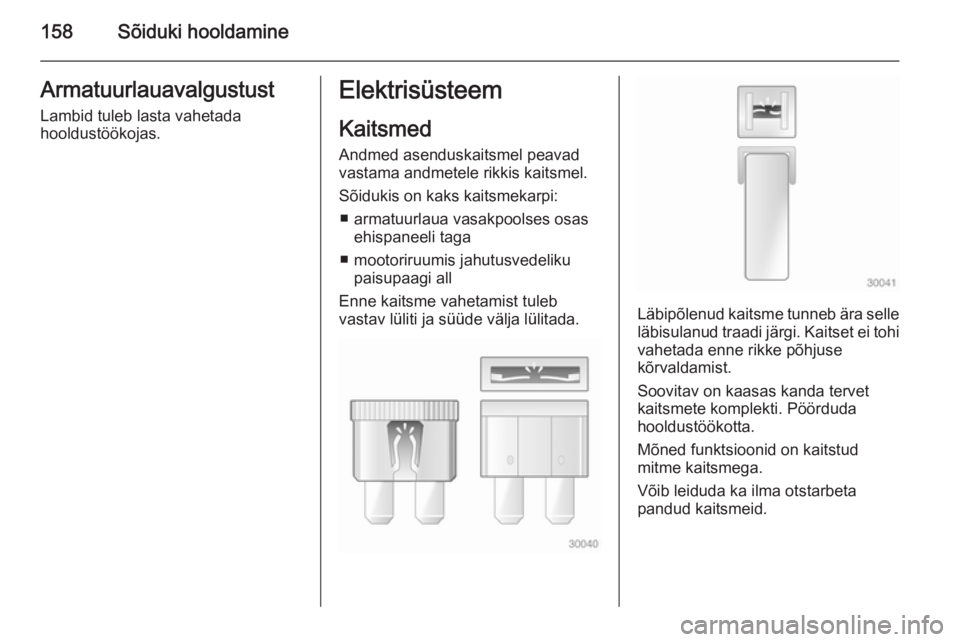

158Sõiduki hooldamineArmatuurlauavalgustust
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ■ armatuurlaua vasakpoolses osas ehispaneeli taga
■ mootoriruumis jahutusvedeliku paisupaagi all
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Soovitav on kaasas kanda tervet
kaitsmete komplekti. Pöörduda
hooldustöökotta.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
