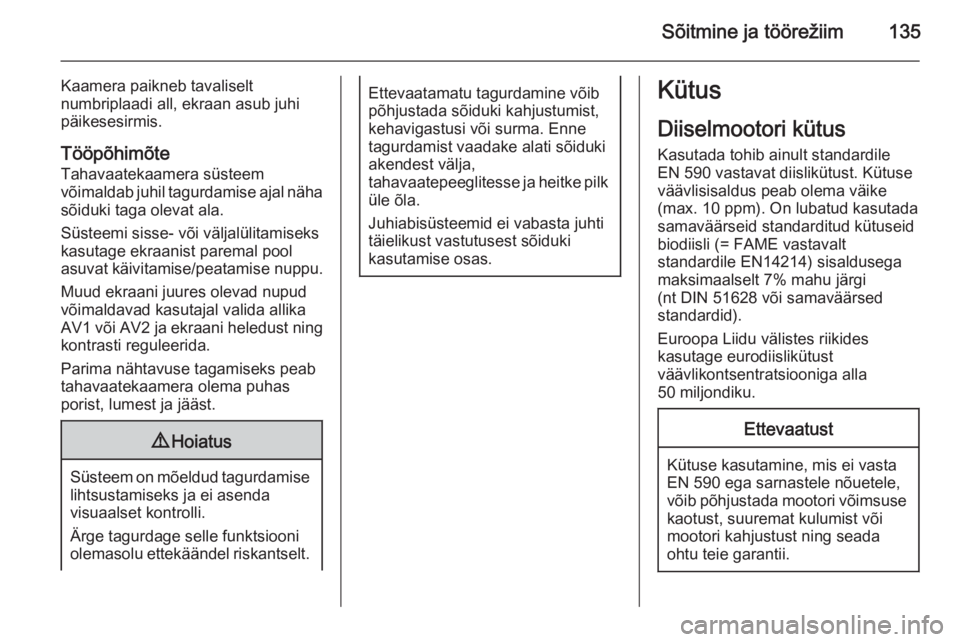

Sõitmine ja töörežiim135
Kaamera paikneb tavaliselt
numbriplaadi all, ekraan asub juhi
päikesesirmis.
Tööpõhimõte
Tahavaatekaamera süsteem
võimaldab juhil tagurdamise ajal näha sõiduki taga olevat ala.
Süsteemi sisse- või väljalülitamiseks
kasutage ekraanist paremal pool
asuvat käivitamise/peatamise nuppu.
Muud ekraani juures olevad nupud
võimaldavad kasutajal valida allika
AV1 või AV2 ja ekraani heledust ning
kontrasti reguleerida.
Parima nähtavuse tagamiseks peab
tahavaatekaamera olema puhas
porist, lumest ja jääst.9 Hoiatus
Süsteem on mõeldud tagurdamise
lihtsustamiseks ja ei asenda
visuaalset kontrolli.
Ärge tagurdage selle funktsiooni
olemasolu ettekäändel riskantselt.
Ettevaatamatu tagurdamine võib
põhjustada sõiduki kahjustumist,
kehavigastusi või surma. Enne
tagurdamist vaadake alati sõiduki
akendest välja,
tahavaatepeeglitesse ja heitke pilk üle õla.
Juhiabisüsteemid ei vabasta juhti
täielikust vastutusest sõiduki
kasutamise osas.Kütus
Diiselmootori kütus
Kasutada tohib ainult standardile EN 590 vastavat diislikütust. Kütuseväävlisisaldus peab olema väike
(max. 10 ppm). On lubatud kasutada
samaväärseid standarditud kütuseid
biodiisli (= FAME vastavalt
standardile EN14214) sisaldusega
maksimaalselt 7% mahu järgi
(nt DIN 51628 või samaväärsed
standardid).
Euroopa Liidu välistes riikides
kasutage eurodiislikütust
väävlikontsentratsiooniga alla
50 miljondiku.Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 590 ega sarnastele nõuetele,
võib põhjustada mootori võimsuse
kaotust, suuremat kulumist või
mootori kahjustust ning seada
ohtu teie garantii.

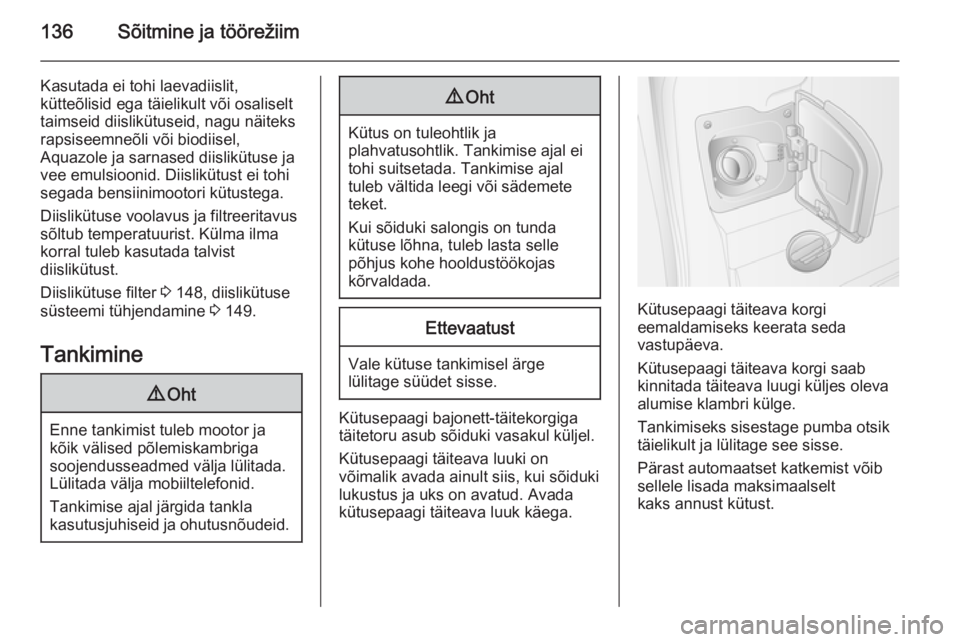

136Sõitmine ja töörežiim
Kasutada ei tohi laevadiislit,
kütteõlisid ega täielikult või osaliselt
taimseid diislikütuseid, nagu näiteks
rapsiseemneõli või biodiisel,
Aquazole ja sarnased diislikütuse ja
vee emulsioonid. Diislikütust ei tohi
segada bensiinimootori kütustega.
Diislikütuse voolavus ja filtreeritavus
sõltub temperatuurist. Külma ilma
korral tuleb kasutada talvist
diislikütust.
Diislikütuse filter 3 148, diislikütuse
süsteemi tühjendamine 3 149.
Tankimine9 Oht
Enne tankimist tuleb mootor ja
kõik välised põlemiskambriga
soojendusseadmed välja lülitada.
Lülitada välja mobiiltelefonid.
Tankimise ajal järgida tankla
kasutusjuhiseid ja ohutusnõudeid.
9 Oht
Kütus on tuleohtlik ja
plahvatusohtlik. Tankimise ajal ei tohi suitsetada. Tankimise ajal
tuleb vältida leegi või sädemete
teket.
Kui sõiduki salongis on tunda
kütuse lõhna, tuleb lasta selle
põhjus kohe hooldustöökojas
kõrvaldada.
Ettevaatust
Vale kütuse tankimisel ärge
lülitage süüdet sisse.
Kütusepaagi bajonett-täitekorgiga
täitetoru asub sõiduki vasakul küljel.
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus ja uks on avatud. Avada
kütusepaagi täiteava luuk käega.
Kütusepaagi täiteava korgi
eemaldamiseks keerata seda
vastupäeva.
Kütusepaagi täiteava korgi saab
kinnitada täiteava luugi küljes oleva
alumise klambri külge.
Tankimiseks sisestage pumba otsik
täielikult ja lülitage see sisse.
Pärast automaatset katkemist võib
sellele lisada maksimaalselt
kaks annust kütust.

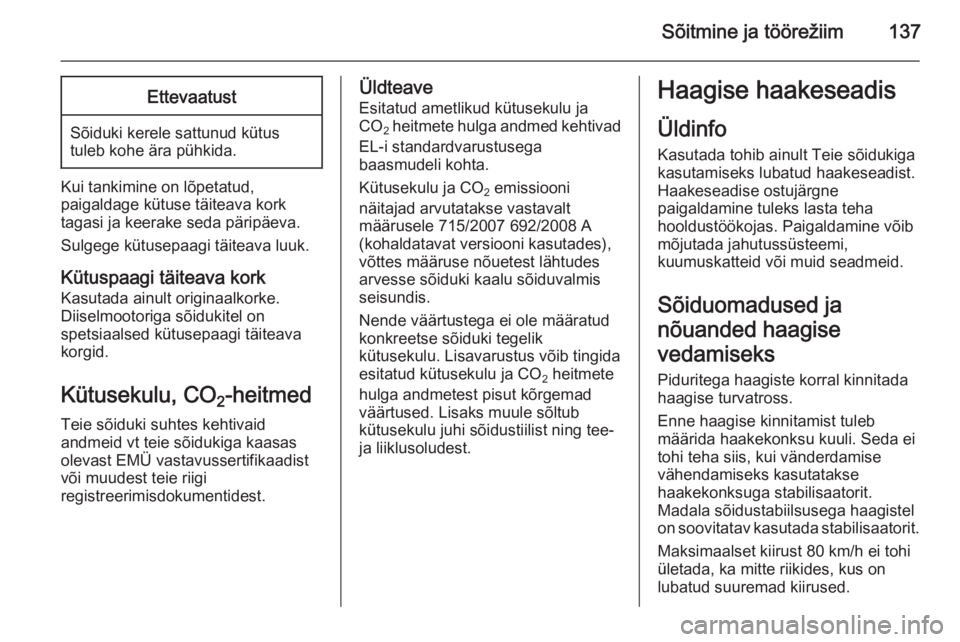

Sõitmine ja töörežiim137Ettevaatust
Sõiduki kerele sattunud kütus
tuleb kohe ära pühkida.
Kui tankimine on lõpetatud,
paigaldage kütuse täiteava kork
tagasi ja keerake seda päripäeva.
Sulgege kütusepaagi täiteava luuk.
Kütuspaagi täiteava kork
Kasutada ainult originaalkorke.
Diiselmootoriga sõidukitel on
spetsiaalsed kütusepaagi täiteava korgid.
Kütusekulu, CO 2-heitmed
Teie sõiduki suhtes kehtivaid
andmeid vt teie sõidukiga kaasas
olevast EMÜ vastavussertifikaadist
või muudest teie riigi
registreerimisdokumentidest.
Üldteave
Esitatud ametlikud kütusekulu ja
CO 2 heitmete hulga andmed kehtivad
EL-i standardvarustusega
baasmudeli kohta.
Kütusekulu ja CO 2 emissiooni
näitajad arvutatakse vastavalt
määrusele 715/2007 692/2008 A
(kohaldatavat versiooni kasutades),
võttes määruse nõuetest lähtudes
arvesse sõiduki kaalu sõiduvalmis
seisundis.
Nende väärtustega ei ole määratud
konkreetse sõiduki tegelik
kütusekulu. Lisavarustus võib tingida
esitatud kütusekulu ja CO 2 heitmete
hulga andmetest pisut kõrgemad
väärtused. Lisaks muule sõltub
kütusekulu juhi sõidustiilist ning tee-
ja liiklusoludest.Haagise haakeseadis
Üldinfo Kasutada tohib ainult Teie sõidukigakasutamiseks lubatud haakeseadist.
Haakeseadise ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Sõiduomadused ja
nõuanded haagise
vedamiseks
Piduritega haagiste korral kinnitada
haagise turvatross.
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Madala sõidustabiilsusega haagistel on soovitatav kasutada stabilisaatorit.
Maksimaalset kiirust 80 km/h ei tohi
ületada, ka mitte riikides, kus on
lubatud suuremad kiirused.

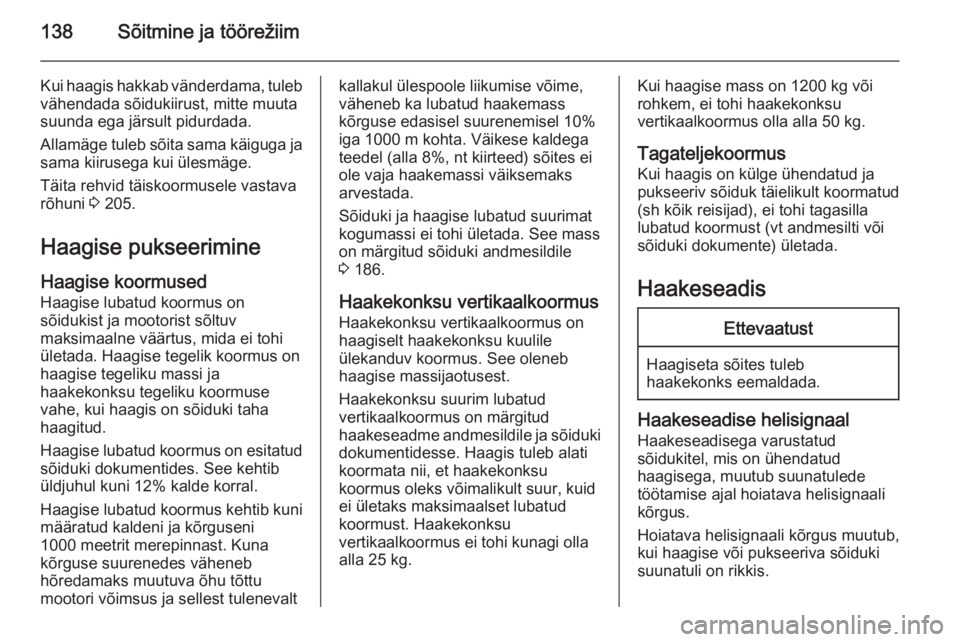

138Sõitmine ja töörežiim
Kui haagis hakkab vänderdama, tuleb
vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava rõhuni 3 205.
Haagise pukseerimine Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi ületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud
sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib kuni määratud kaldeni ja kõrguseni
1000 meetrit merepinnast. Kuna
kõrguse suurenedes väheneb
hõredamaks muutuva õhu tõttu
mootori võimsus ja sellest tulenevaltkallakul ülespoole liikumise võime,
väheneb ka lubatud haakemass
kõrguse edasisel suurenemisel 10%
iga 1000 m kohta. Väikese kaldega teedel (alla 8%, nt kiirteed) sõites ei
ole vaja haakemassi väiksemaks
arvestada.
Sõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 186.
Haakekonksu vertikaalkoormus Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus on märgitud
haakeseadme andmesildile ja sõiduki
dokumentidesse. Haagis tuleb alati
koormata nii, et haakekonksu
koormus oleks võimalikult suur, kuid
ei ületaks maksimaalset lubatud
koormust. Haakekonksu
vertikaalkoormus ei tohi kunagi olla
alla 25 kg.Kui haagise mass on 1200 kg või
rohkem, ei tohi haakekonksu
vertikaalkoormus olla alla 50 kg.
Tagateljekoormus
Kui haagis on külge ühendatud ja
pukseeriv sõiduk täielikult koormatud
(sh kõik reisijad), ei tohi tagasilla
lubatud koormust (vt andmesilti või sõiduki dokumente) ületada.
HaakeseadisEttevaatust
Haagiseta sõites tuleb
haakekonks eemaldada.
Haakeseadise helisignaal
Haakeseadisega varustatud
sõidukitel, mis on ühendatud
haagisega, muutub suunatulede
töötamise ajal hoiatava helisignaali
kõrgus.
Hoiatava helisignaali kõrgus muutub,
kui haagise või pukseeriva sõiduki
suunatuli on rikkis.

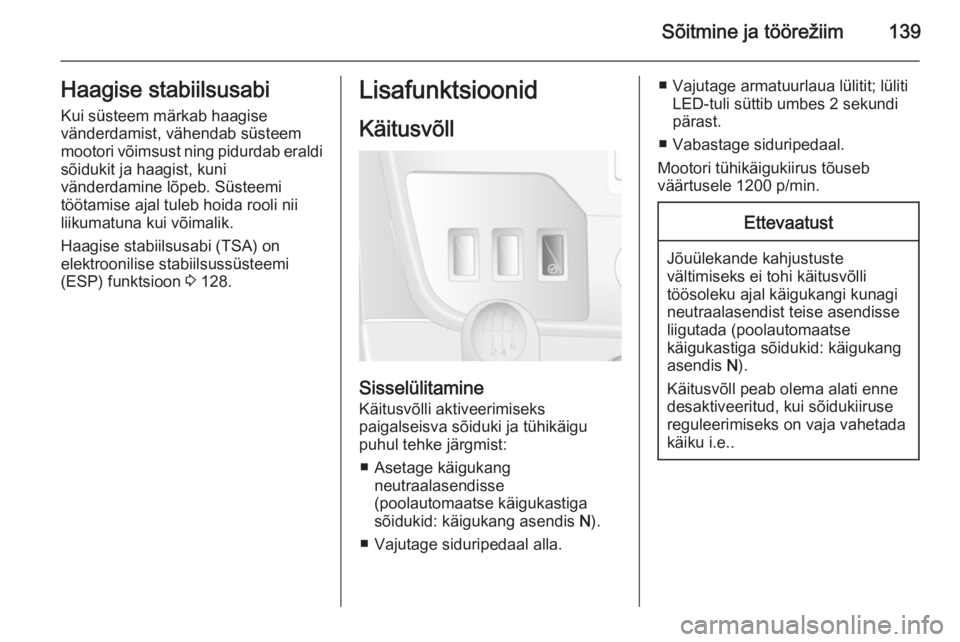

Sõitmine ja töörežiim139Haagise stabiilsusabiKui süsteem märkab haagise
vänderdamist, vähendab süsteem
mootori võimsust ning pidurdab eraldi
sõidukit ja haagist, kuni
vänderdamine lõpeb. Süsteemi
töötamise ajal tuleb hoida rooli nii
liikumatuna kui võimalik.
Haagise stabiilsusabi (TSA) on
elektroonilise stabiilsussüsteemi
(ESP) funktsioon 3 128.Lisafunktsioonid
Käitusvõll
Sisselülitamine Käitusvõlli aktiveerimiseks
paigalseisva sõiduki ja tühikäigu
puhul tehke järgmist:
■ Asetage käigukang neutraalasendisse
(poolautomaatse käigukastiga
sõidukid: käigukang asendis N).
■ Vajutage siduripedaal alla.
■ Vajutage armatuurlaua lülitit; lüliti LED-tuli süttib umbes 2 sekundi
pärast.
■ Vabastage siduripedaal.
Mootori tühikäigukiirus tõuseb
väärtusele 1200 p/min.Ettevaatust
Jõuülekande kahjustuste
vältimiseks ei tohi käitusvõlli
töösoleku ajal käigukangi kunagi
neutraalasendist teise asendisse
liigutada (poolautomaatse
käigukastiga sõidukid: käigukang
asendis N).
Käitusvõll peab olema alati enne
desaktiveeritud, kui sõidukiiruse reguleerimiseks on vaja vahetada
käiku i.e..

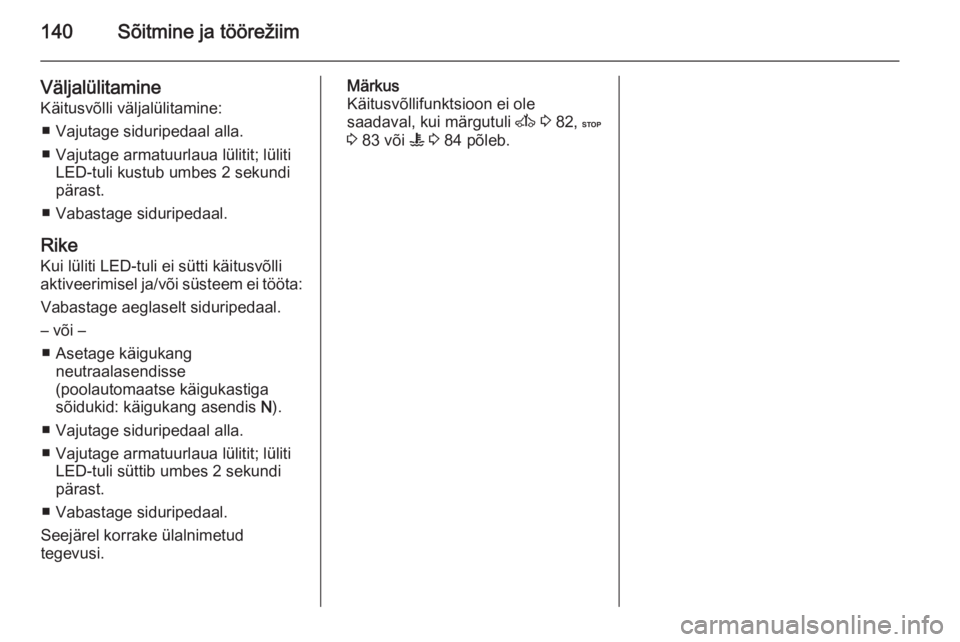

140Sõitmine ja töörežiim
VäljalülitamineKäitusvõlli väljalülitamine:
■ Vajutage siduripedaal alla.
■ Vajutage armatuurlaua lülitit; lüliti LED-tuli kustub umbes 2 sekundi
pärast.
■ Vabastage siduripedaal.
Rike Kui lüliti LED-tuli ei sütti käitusvõlli
aktiveerimisel ja/või süsteem ei tööta:
Vabastage aeglaselt siduripedaal.
– või – ■ Asetage käigukang neutraalasendisse
(poolautomaatse käigukastiga
sõidukid: käigukang asendis N).
■ Vajutage siduripedaal alla.
■ Vajutage armatuurlaua lülitit; lüliti LED-tuli süttib umbes 2 sekundi
pärast.
■ Vabastage siduripedaal.
Seejärel korrake ülalnimetud
tegevusi.Märkus
Käitusvõllifunktsioon ei ole
saadaval, kui märgutuli A 3 82, C
3 83 või W 3 84 põleb.

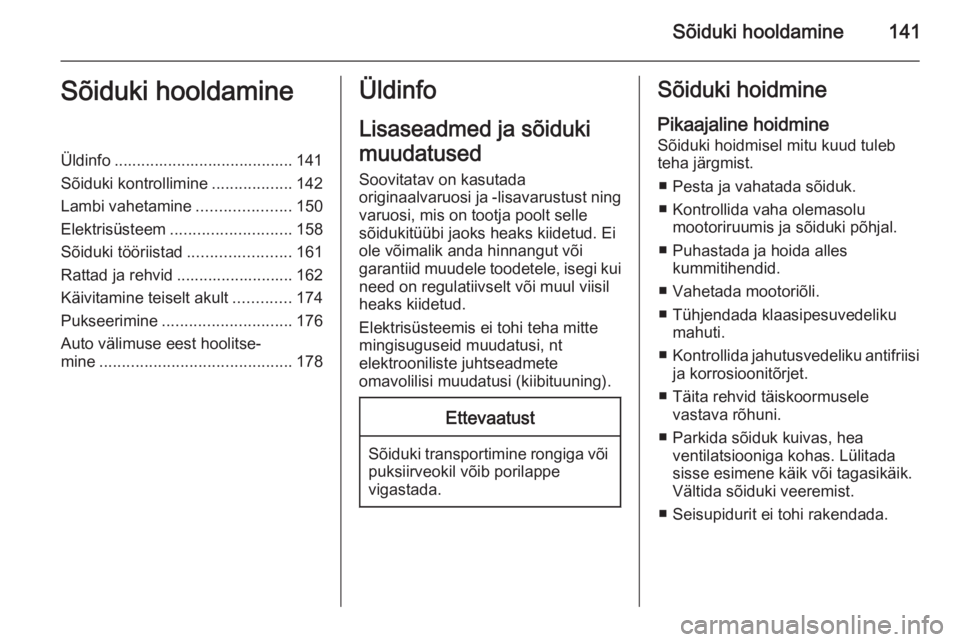

Sõiduki hooldamine141Sõiduki hooldamineÜldinfo ........................................ 141
Sõiduki kontrollimine ..................142
Lambi vahetamine .....................150
Elektrisüsteem ........................... 158
Sõiduki tööriistad .......................161
Rattad ja rehvid .......................... 162
Käivitamine teiselt akult .............174
Pukseerimine ............................. 176
Auto välimuse eest hoolitse‐
mine ........................................... 178Üldinfo
Lisaseadmed ja sõiduki
muudatused
Soovitatav on kasutada
originaalvaruosi ja -lisavarustust ning
varuosi, mis on tootja poolt selle
sõidukitüübi jaoks heaks kiidetud. Ei
ole võimalik anda hinnangut või
garantiid muudele toodetele, isegi kui need on regulatiivselt või muul viisilheaks kiidetud.
Elektrisüsteemis ei tohi teha mitte mingisuguseid muudatusi, nt
elektrooniliste juhtseadmete
omavolilisi muudatusi (kiibituuning).Ettevaatust
Sõiduki transportimine rongiga või puksiirveokil võib porilappe
vigastada.
Sõiduki hoidmine
Pikaajaline hoidmine
Sõiduki hoidmisel mitu kuud tuleb
teha järgmist.
■ Pesta ja vahatada sõiduk.
■ Kontrollida vaha olemasolu mootoriruumis ja sõiduki põhjal.
■ Puhastada ja hoida alles kummitihendid.
■ Vahetada mootoriõli.
■ Tühjendada klaasipesuvedeliku mahuti.
■ Kontrollida jahutusvedeliku antifriisi
ja korrosioonitõrjet.
■ Täita rehvid täiskoormusele vastava rõhuni.
■ Parkida sõiduk kuivas, hea ventilatsiooniga kohas. Lülitada
sisse esimene käik või tagasikäik.
Vältida sõiduki veeremist.
■ Seisupidurit ei tohi rakendada.

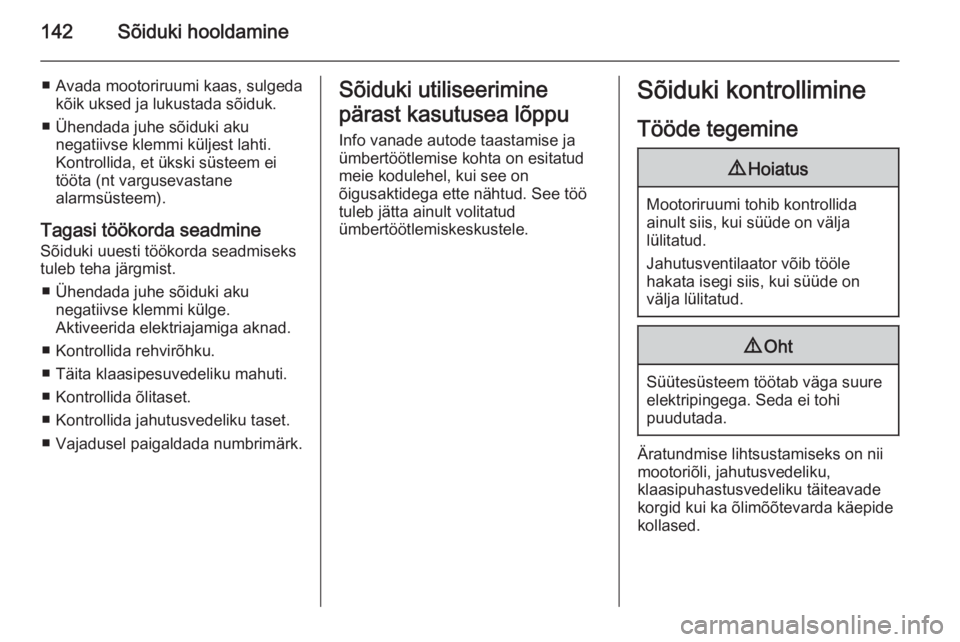

142Sõiduki hooldamine
■ Avada mootoriruumi kaas, sulgedakõik uksed ja lukustada sõiduk.
■ Ühendada juhe sõiduki aku negatiivse klemmi küljest lahti.
Kontrollida, et ükski süsteem ei
tööta (nt vargusevastane
alarmsüsteem).
Tagasi töökorda seadmine
Sõiduki uuesti töökorda seadmiseks
tuleb teha järgmist.
■ Ühendada juhe sõiduki aku negatiivse klemmi külge.
Aktiveerida elektriajamiga aknad.
■ Kontrollida rehvirõhku.
■ Täita klaasipesuvedeliku mahuti.
■ Kontrollida õlitaset.
■ Kontrollida jahutusvedeliku taset.
■ Vajadusel paigaldada numbrimärk.Sõiduki utiliseerimine
pärast kasutusea lõppu Info vanade autode taastamise ja
ümbertöötlemise kohta on esitatud
meie kodulehel, kui see on
õigusaktidega ette nähtud. See töö
tuleb jätta ainult volitatud
ümbertöötlemiskeskustele.Sõiduki kontrollimine
Tööde tegemine9 Hoiatus
Mootoriruumi tohib kontrollida
ainult siis, kui süüde on välja
lülitatud.
Jahutusventilaator võib tööle
hakata isegi siis, kui süüde on
välja lülitatud.
9 Oht
Süütesüsteem töötab väga suure
elektripingega. Seda ei tohi
puudutada.
Äratundmise lihtsustamiseks on nii mootoriõli, jahutusvedeliku,
klaasipuhastusvedeliku täiteavade
korgid kui ka õlimõõtevarda käepide
kollased.
