2015.5 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

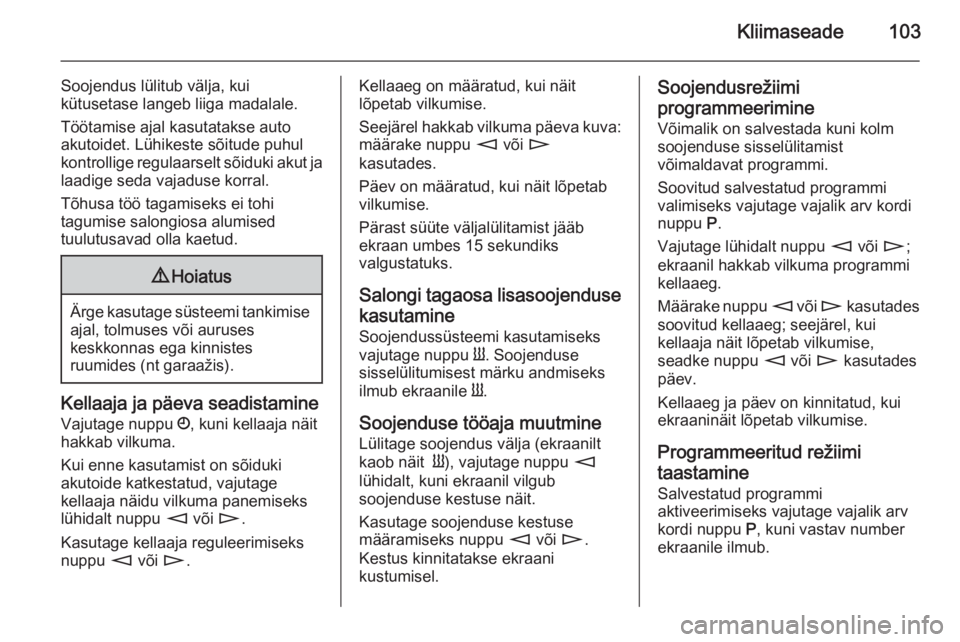

Kliimaseade103
Soojendus lülitub välja, kui
kütusetase langeb liiga madalale.
Töötamise ajal kasutatakse auto
akutoidet. Lühikeste sõitude puhul
kontrollige regulaarselt sõiduki akut ja laadige seda vajaduse korral.
Tõhusa töö tagamiseks ei tohi
tagumise salongiosa alumised
tuulutusavad olla kaetud.9 Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Kellaaja ja päeva seadistamine
Vajutage nuppu Ö, kuni kellaaja näit
hakkab vilkuma.
Kui enne kasutamist on sõiduki
akutoide katkestatud, vajutage
kellaaja näidu vilkuma panemiseks
lühidalt nuppu m või n.
Kasutage kellaaja reguleerimiseks
nuppu m või n.
Kellaaeg on määratud, kui näit
lõpetab vilkumise.
Seejärel hakkab vilkuma päeva kuva:
määrake nuppu m või n
kasutades.
Päev on määratud, kui näit lõpetab
vilkumise.
Pärast süüte väljalülitamist jääb
ekraan umbes 15 sekundiks
valgustatuks.
Salongi tagaosa lisasoojenduse kasutamine
Soojendussüsteemi kasutamiseks
vajutage nuppu Y. Soojenduse
sisselülitumisest märku andmiseks
ilmub ekraanile Y.
Soojenduse tööaja muutmine Lülitage soojendus välja (ekraanilt
kaob näit Y), vajutage nuppu m
lühidalt, kuni ekraanil vilgub
soojenduse kestuse näit.
Kasutage soojenduse kestuse
määramiseks nuppu m või n.
Kestus kinnitatakse ekraani
kustumisel.Soojendusrežiimi
programmeerimine Võimalik on salvestada kuni kolm
soojenduse sisselülitamist
võimaldavat programmi.
Soovitud salvestatud programmi
valimiseks vajutage vajalik arv kordi
nuppu P.
Vajutage lühidalt nuppu m või n;
ekraanil hakkab vilkuma programmi
kellaaeg.
Määrake nuppu m või n kasutades
soovitud kellaaeg; seejärel, kui
kellaaja näit lõpetab vilkumise,
seadke nuppu m või n kasutades
päev.
Kellaaeg ja päev on kinnitatud, kui
ekraaninäit lõpetab vilkumise.
Programmeeritud režiimi
taastamine Salvestatud programmi
aktiveerimiseks vajutage vajalik arv
kordi nuppu P, kuni vastav number
ekraanile ilmub.

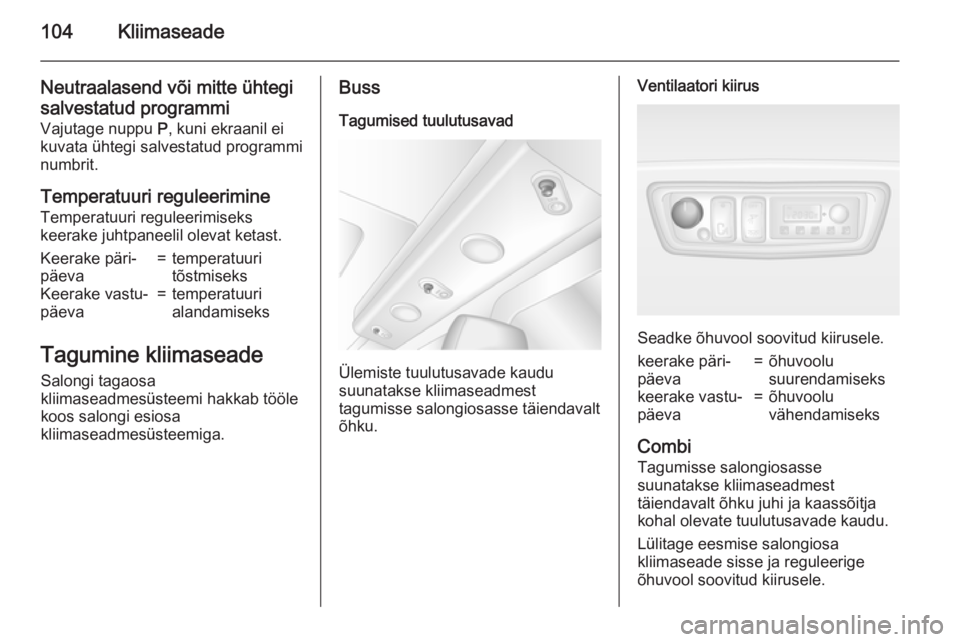

104Kliimaseade
Neutraalasend või mitte ühtegi
salvestatud programmi
Vajutage nuppu P, kuni ekraanil ei
kuvata ühtegi salvestatud programmi
numbrit.
Temperatuuri reguleerimine
Temperatuuri reguleerimiseks
keerake juhtpaneelil olevat ketast.Keerake päri‐
päeva=temperatuuri
tõstmiseksKeerake vastu‐
päeva=temperatuuri
alandamiseks
Tagumine kliimaseade
Salongi tagaosa
kliimaseadmesüsteemi hakkab tööle
koos salongi esiosa
kliimaseadmesüsteemiga.
Buss
Tagumised tuulutusavad
Ülemiste tuulutusavade kaudu
suunatakse kliimaseadmest
tagumisse salongiosasse täiendavalt õhku.
Ventilaatori kiirus
Seadke õhuvool soovitud kiirusele.
keerake päri‐
päeva=õhuvoolu
suurendamisekskeerake vastu‐
päeva=õhuvoolu
vähendamiseks
Combi
Tagumisse salongiosassesuunatakse kliimaseadmest
täiendavalt õhku juhi ja kaassõitja
kohal olevate tuulutusavade kaudu.
Lülitage eesmise salongiosa
kliimaseade sisse ja reguleerige
õhuvool soovitud kiirusele.

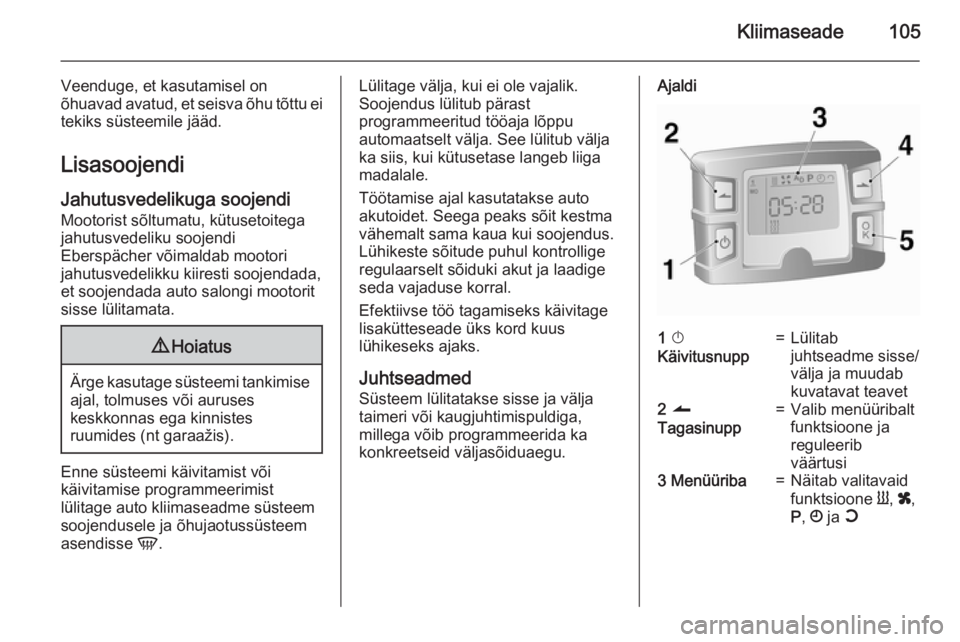

Kliimaseade105
Veenduge, et kasutamisel on
õhuavad avatud, et seisva õhu tõttu ei
tekiks süsteemile jääd.
Lisasoojendi
Jahutusvedelikuga soojendi Mootorist sõltumatu, kütusetoitega
jahutusvedeliku soojendi
Eberspächer võimaldab mootori
jahutusvedelikku kiiresti soojendada,
et soojendada auto salongi mootorit
sisse lülitamata.9 Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Enne süsteemi käivitamist või
käivitamise programmeerimist
lülitage auto kliimaseadme süsteem
soojendusele ja õhujaotussüsteem
asendisse V.
Lülitage välja, kui ei ole vajalik.
Soojendus lülitub pärast
programmeeritud tööaja lõppu
automaatselt välja. See lülitub välja
ka siis, kui kütusetase langeb liiga
madalale.
Töötamise ajal kasutatakse auto
akutoidet. Seega peaks sõit kestma
vähemalt sama kaua kui soojendus.
Lühikeste sõitude puhul kontrollige
regulaarselt sõiduki akut ja laadige
seda vajaduse korral.
Efektiivse töö tagamiseks käivitage
lisakütteseade üks kord kuus
lühikeseks ajaks.
Juhtseadmed Süsteem lülitatakse sisse ja välja
taimeri või kaugjuhtimispuldiga,
millega võib programmeerida ka
konkreetseid väljasõiduaegu.Ajaldi1 X
Käivitusnupp=Lülitab
juhtseadme sisse/
välja ja muudab
kuvatavat teavet2 q
Tagasinupp=Valib menüüribalt
funktsioone ja
reguleerib
väärtusi3 Menüüriba=Näitab valitavaid
funktsioone Y, x ,
P , Ö ja Y

106Kliimaseade
4 r Järgmine
nupp=Valib menüüribalt
funktsioone ja
reguleerib
väärtusi5 OK nupp=Kinnitab valikut
Kaugjuhtimispult
Puldi nupud toimivad samamoodi kui
eespool kirjeldatud taimeril.
Kaugjuhtimispuldi aktiveerimiseks
vajutage käivitusnuppu X ja
vabastage see, kui ekraanile ilmub
menüüriba. Ekraanile ilmuvad lühidalt
signaali indikaator ja SENd ning
seejärel temperatuur.
9 Hoiatus
Tankimise ajaks lülitage nii
kaugjuhtimispult kui ka kütteseade välja!
Väljalülitamiseks vajutage
käivitusnuppu X ja hoidke seda all, et
tahtmatult mitte käivitada.
Kaugjuhtimispult toimib
maksimaalselt 600 meetri ulatuses.
Ulatus võib väheneda olenevalt
keskkonnatingimustest ja patarei
nõrgenedes.
Lisaks kaugjuhtimispuldile võib
soojenduse 30 minutiks sisse lülitada
või välja lülitada armatuurlaual oleva
nupuga.
Patarei vahetamine
Vahetage patarei, kui
kaugjuhtimispuldi toimimisulatus on
vähenenud või kui patarei laetuse
sümbol vilgub.
Avage mündi abil kate ja vahetage
patarei (CR 2430 või samaväärne),
veendudes, et paigaldate uue patarei
õigesti, plusspoolega ( <)
plussklemmide poole. Sulgege kate uuesti kindlalt.
Vanad patareid visake ära
keskkonnanõudeid järgides.
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.

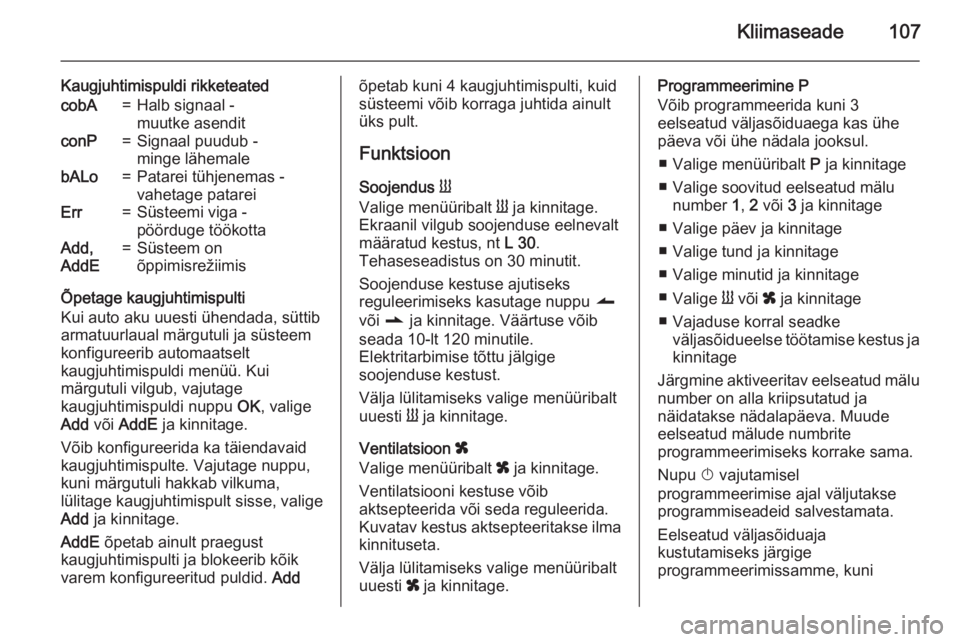

Kliimaseade107
Kaugjuhtimispuldi rikketeatedcobA=Halb signaal -
muutke asenditconP=Signaal puudub -
minge lähemalebALo=Patarei tühjenemas -
vahetage patareiErr=Süsteemi viga -
pöörduge töökottaAdd,
AddE=Süsteem on
õppimisrežiimis
Õpetage kaugjuhtimispulti
Kui auto aku uuesti ühendada, süttib
armatuurlaual märgutuli ja süsteem konfigureerib automaatselt
kaugjuhtimispuldi menüü. Kui
märgutuli vilgub, vajutage
kaugjuhtimispuldi nuppu OK, valige
Add või AddE ja kinnitage.
Võib konfigureerida ka täiendavaid
kaugjuhtimispulte. Vajutage nuppu,
kuni märgutuli hakkab vilkuma,
lülitage kaugjuhtimispult sisse, valige
Add ja kinnitage.
AddE õpetab ainult praegust
kaugjuhtimispulti ja blokeerib kõik varem konfigureeritud puldid. Add
õpetab kuni 4 kaugjuhtimispulti, kuid
süsteemi võib korraga juhtida ainult
üks pult.
Funktsioon
Soojendus Y
Valige menüüribalt Y ja kinnitage.
Ekraanil vilgub soojenduse eelnevalt
määratud kestus, nt L 30.
Tehaseseadistus on 30 minutit.
Soojenduse kestuse ajutiseks
reguleerimiseks kasutage nuppu q
või r ja kinnitage. Väärtuse võib
seada 10-lt 120 minutile.
Elektritarbimise tõttu jälgige
soojenduse kestust.
Välja lülitamiseks valige menüüribalt
uuesti Y ja kinnitage.
Ventilatsioon x
Valige menüüribalt x ja kinnitage.
Ventilatsiooni kestuse võib
aktsepteerida või seda reguleerida.
Kuvatav kestus aktsepteeritakse ilma
kinnituseta.
Välja lülitamiseks valige menüüribalt
uuesti x ja kinnitage.Programmeerimine P
Võib programmeerida kuni 3
eelseatud väljasõiduaega kas ühe päeva või ühe nädala jooksul.
■ Valige menüüribalt P ja kinnitage
■ Valige soovitud eelseatud mälu number 1, 2 või 3 ja kinnitage
■ Valige päev ja kinnitage
■ Valige tund ja kinnitage
■ Valige minutid ja kinnitage
■ Valige Y või x ja kinnitage
■ Vajaduse korral seadke väljasõidueelse töötamise kestus ja
kinnitage
Järgmine aktiveeritav eelseatud mälu number on alla kriipsutatud ja
näidatakse nädalapäeva. Muude
eelseatud mälude numbrite
programmeerimiseks korrake sama.
Nupu X vajutamisel
programmeerimise ajal väljutakse
programmiseadeid salvestamata.
Eelseatud väljasõiduaja
kustutamiseks järgige
programmeerimissamme, kuni

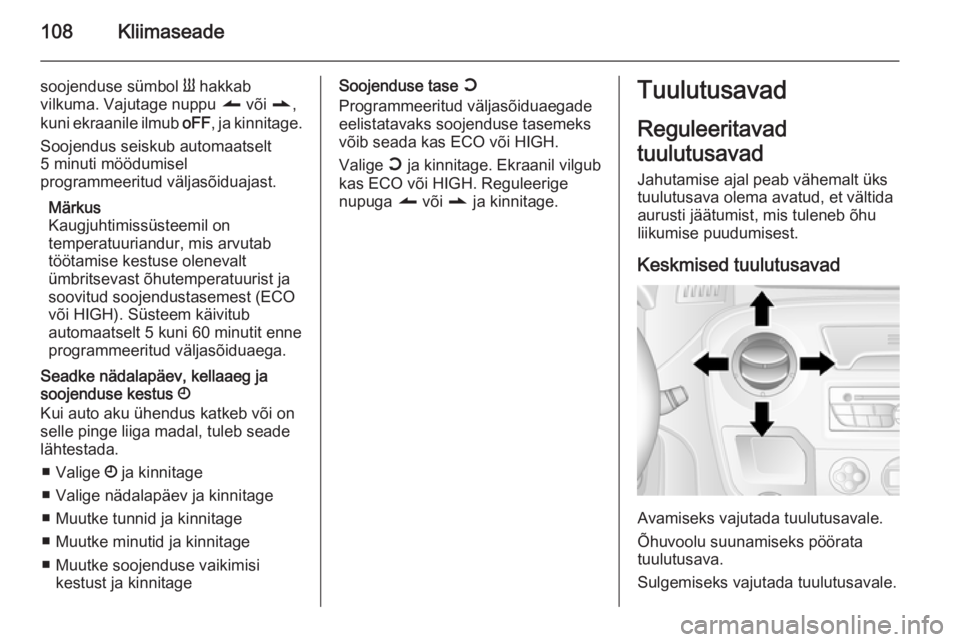

108Kliimaseade
soojenduse sümbol Y hakkab
vilkuma. Vajutage nuppu q või r,
kuni ekraanile ilmub oFF, ja kinnitage.
Soojendus seiskub automaatselt
5 minuti möödumisel
programmeeritud väljasõiduajast.
Märkus
Kaugjuhtimissüsteemil on
temperatuuriandur, mis arvutab
töötamise kestuse olenevalt
ümbritsevast õhutemperatuurist ja
soovitud soojendustasemest (ECO või HIGH). Süsteem käivitub
automaatselt 5 kuni 60 minutit enne programmeeritud väljasõiduaega.
Seadke nädalapäev, kellaaeg ja
soojenduse kestus Ö
Kui auto aku ühendus katkeb või on selle pinge liiga madal, tuleb seade
lähtestada.
■ Valige Ö ja kinnitage
■ Valige nädalapäev ja kinnitage
■ Muutke tunnid ja kinnitage
■ Muutke minutid ja kinnitage
■ Muutke soojenduse vaikimisi kestust ja kinnitageSoojenduse tase Y
Programmeeritud väljasõiduaegade
eelistatavaks soojenduse tasemeks
võib seada kas ECO või HIGH.
Valige Y ja kinnitage. Ekraanil vilgub
kas ECO või HIGH. Reguleerige
nupuga q või r ja kinnitage.Tuulutusavad
Reguleeritavad
tuulutusavad
Jahutamise ajal peab vähemalt üks
tuulutusava olema avatud, et vältida
aurusti jäätumist, mis tuleneb õhu
liikumise puudumisest.
Keskmised tuulutusavad
Avamiseks vajutada tuulutusavale.
Õhuvoolu suunamiseks pöörata
tuulutusava.
Sulgemiseks vajutada tuulutusavale.

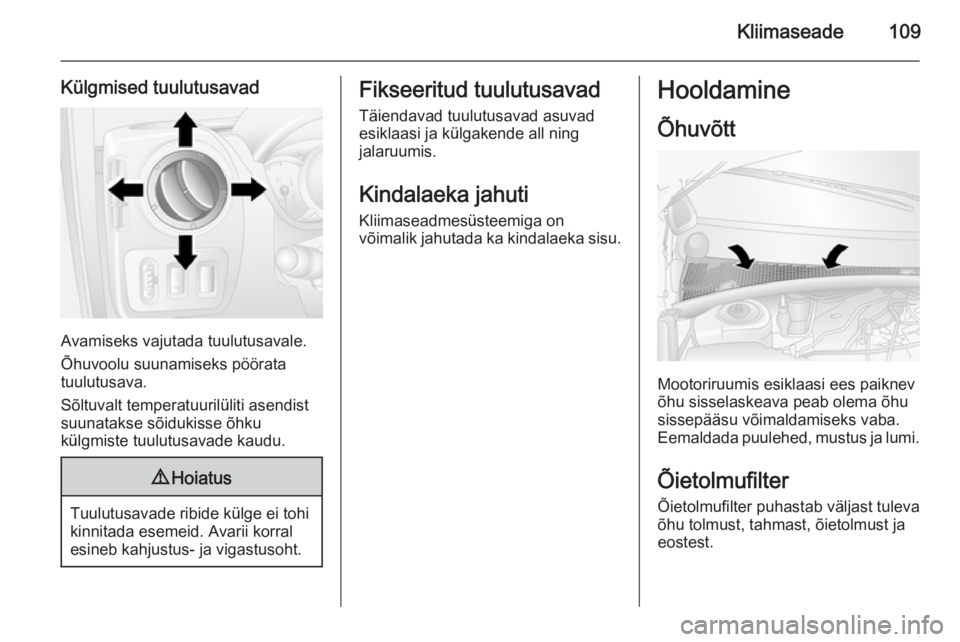

Kliimaseade109
Külgmised tuulutusavad
Avamiseks vajutada tuulutusavale.
Õhuvoolu suunamiseks pöörata
tuulutusava.
Sõltuvalt temperatuurilüliti asendist
suunatakse sõidukisse õhku
külgmiste tuulutusavade kaudu.
9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.
Fikseeritud tuulutusavad
Täiendavad tuulutusavad asuvad
esiklaasi ja külgakende all ning
jalaruumis.
Kindalaeka jahuti Kliimaseadmesüsteemiga on
võimalik jahutada ka kindalaeka sisu.Hooldamine
Õhuvõtt
Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab olema õhu
sissepääsu võimaldamiseks vaba.
Eemaldada puulehed, mustus ja lumi.
Õietolmufilter Õietolmufilter puhastab väljast tuleva
õhu tolmust, tahmast, õietolmust ja
eostest.

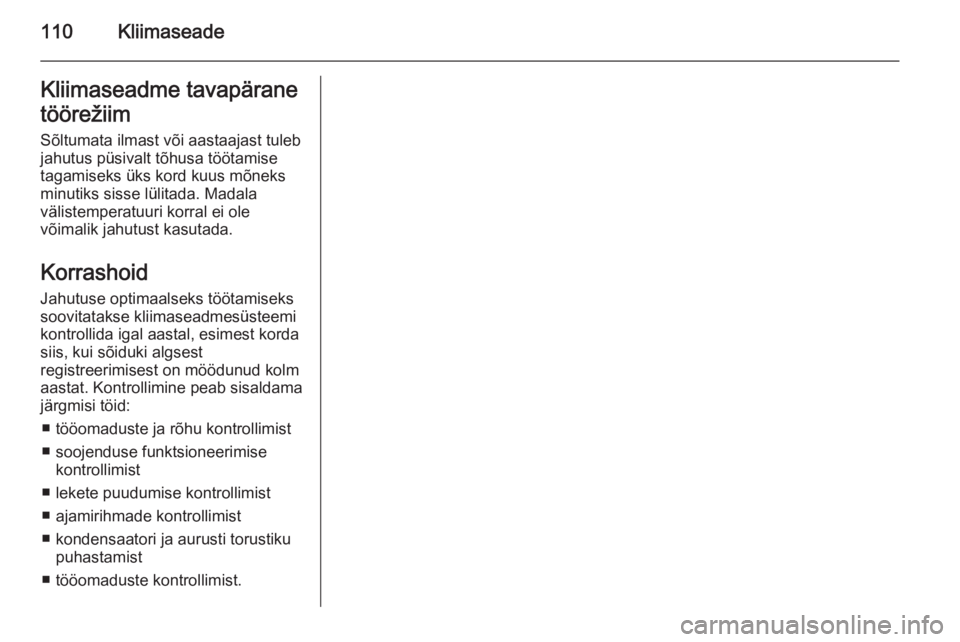

110KliimaseadeKliimaseadme tavapärane
töörežiim
Sõltumata ilmast või aastaajast tuleb jahutus püsivalt tõhusa töötamise
tagamiseks üks kord kuus mõneks
minutiks sisse lülitada. Madala
välistemperatuuri korral ei ole
võimalik jahutust kasutada.
Korrashoid Jahutuse optimaalseks töötamiseks
soovitatakse kliimaseadmesüsteemi
kontrollida igal aastal, esimest korda
siis, kui sõiduki algsest
registreerimisest on möödunud kolm
aastat. Kontrollimine peab sisaldama
järgmisi töid:
■ tööomaduste ja rõhu kontrollimist
■ soojenduse funktsioneerimise kontrollimist
■ lekete puudumise kontrollimist ■ ajamirihmade kontrollimist
■ kondensaatori ja aurusti torustiku puhastamist
■ tööomaduste kontrollimist.
