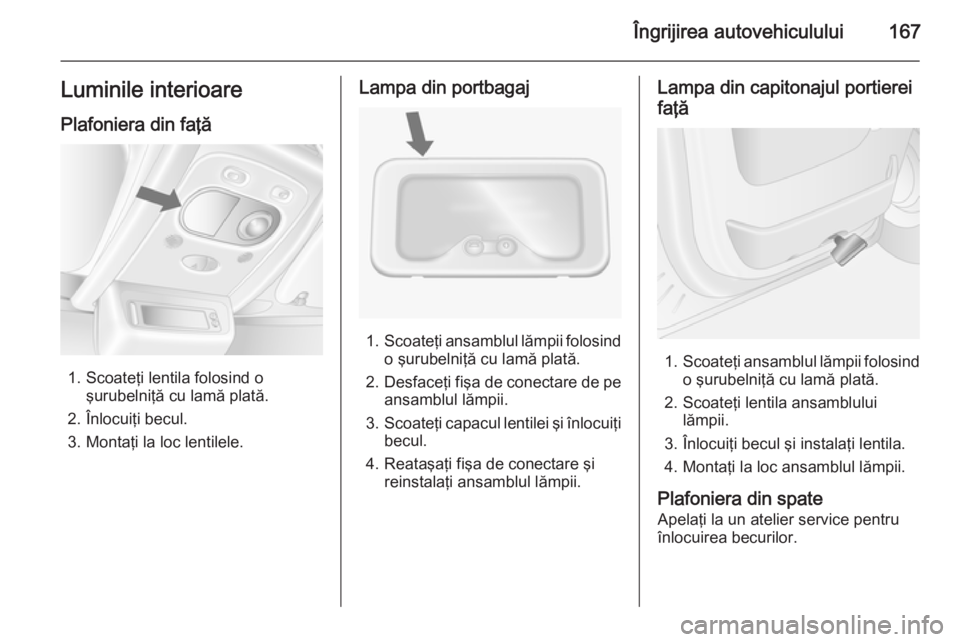

Îngrijirea autovehiculului167Luminile interioarePlafoniera din faţă
1. Scoateţi lentila folosind o şurubelniţă cu lamă plată.
2. Înlocuiţi becul.
3. Montaţi la loc lentilele.
Lampa din portbagaj
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Scoateţi capacul lentilei şi înlocuiţi
becul.
4. Reataşaţi fişa de conectare şi reinstalaţi ansamblul lămpii.
Lampa din capitonajul portierei
faţă
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Scoateţi lentila ansamblului lămpii.
3. Înlocuiţi becul şi instalaţi lentila.
4. Montaţi la loc ansamblul lămpii.
Plafoniera din spate
Apelaţi la un atelier service pentru
înlocuirea becurilor.

168Îngrijirea autovehiculului

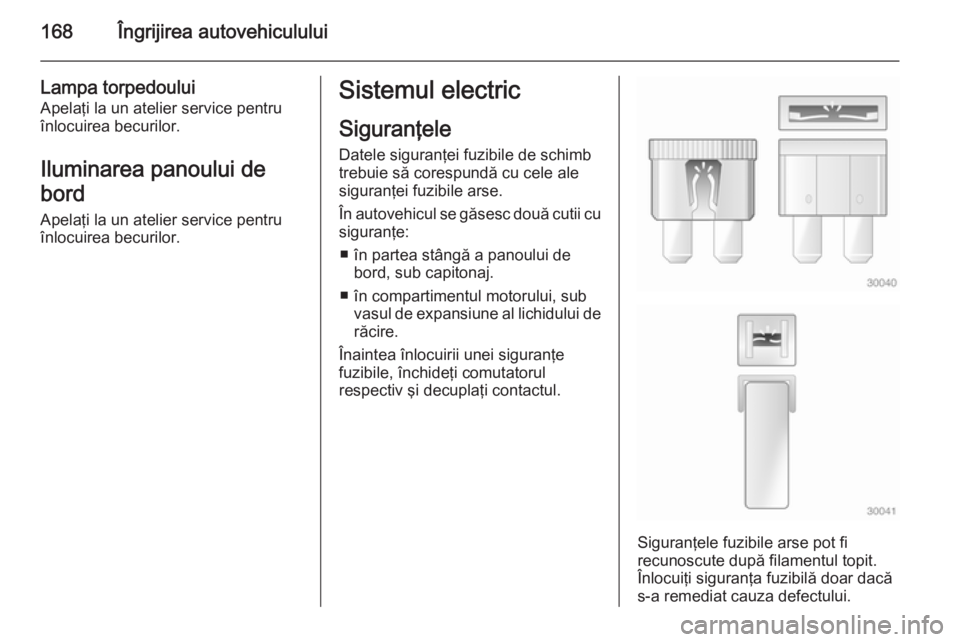

Lampa torpedouluiApelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimbtrebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu
siguranţe:
■ în partea stângă a panoului de bord, sub capitonaj.
■ în compartimentul motorului, sub vasul de expansiune al lichidului derăcire.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.

Îngrijirea autovehiculului169
Se recomandă să aveţi permanent unset complet de siguranţe. Apelaţi la
un atelier service autorizat.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se
aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,

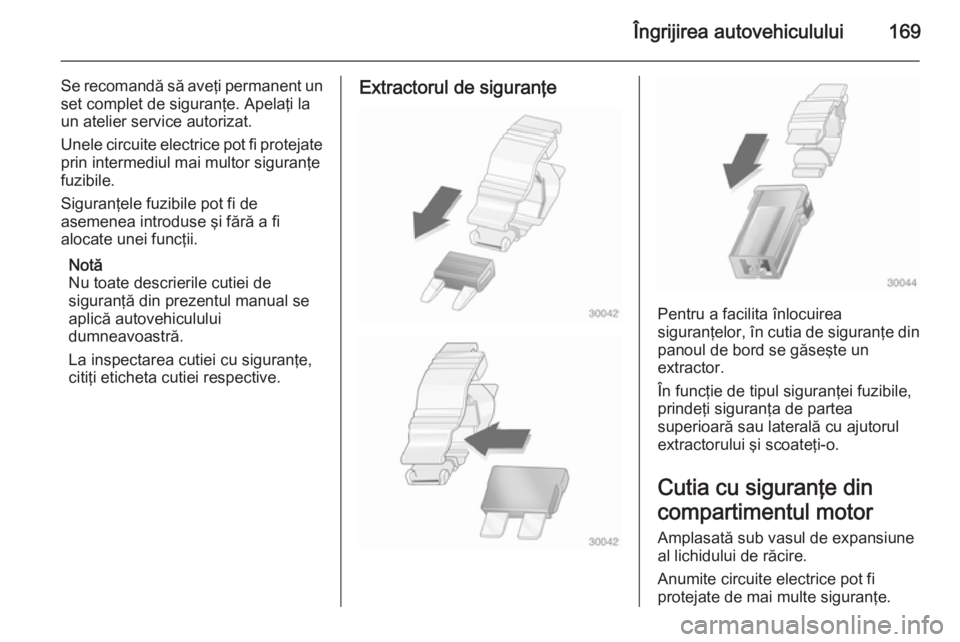

citiţi eticheta cutiei respective.Extractorul de siguranţe
Pentru a facilita înlocuirea
siguranţelor, în cutia de siguranţe din
panoul de bord se găseşte un
extractor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţa de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-o.
Cutia cu siguranţe din
compartimentul motor Amplasată sub vasul de expansiune
al lichidului de răcire.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.

170Îngrijirea autovehiculului
Din cauza accesului limitat, apelaţi la
un atelier service pentru înlocuirea
siguranţelor.SimbolCircuitSLămpile de poziţie dreaptaTLămpile de poziţie stângaWFaza scurtă dreaptaaFaza scurtă stânga>Proiectoarele de ceaţăLFaza lungă stângaNFaza lungă dreaptauSistemul ABSKŞtergătoarele de parbriznSistemul de încălzire şi
ventilaţie, instalaţia de
climatizareVScaunele încălziteCutia cu siguranţe din
panoul de bord
Se află sub capitonajul panoului de
bord, pe partea stângă. Trageţi de
partea de sus a capitonajului pentru a-l scoate.
Nu depozitaţi obiecte în spatele
acestui panou.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.
SimbolCircuitZSistemul Infotainment,
încălzirea scaunelor,
ecranul de afişare al autove‐
hiculului, conexiunile audio,
alarma?Priza de curentÌBrichetaePanoul de bordUSistemul de închidere
centralizatăOLămpile de semnalizare,
lămpile de ceaţă, modulul de control al autovehicululuiDIAGRacord diagnosticuABS, programul electronicde stabilitatedLuminile interioare, lămpile
de frânăZModulul de control al auto‐
vehicululuiSTOPLampa de frână

Îngrijirea autovehiculului171
SimbolCircuitIModul de control al autove‐
hiculului, geamuri acţionate
electric, sistem de încălzire
şi ventilaţie, instalaţie de
climatizaremGeam spate stânga încălzitnGeam spate dreapta încălzitRSpălătorul de parbrizMSistemul electronic antide‐
marajUScaune încălziteFBLFarul adaptivlConexiunea Hands-free&TahografulPTOSistemul auxiliar de priză de puterejClaxonulÍPreîncălzire, filtru de
motorinăxVentilator control sistem aer
condiţionatSimbolCircuitADPAdaptări suplimentare,Geamuri electrice, Modulul
de control al autovehicululuiTrusa de scule
Uneltele
Cricul, cheia de roţi, adaptoarele
(pentru demontarea roţii de rezervă),
cârligul pentru capacul de roată,
cheia şi inelul de tractare sunt
amplasate într-un spaţiu de sub
scaunul faţă.

172Îngrijirea autovehiculului
Autovehicule cu tracţiune spate: Sunt
de asemenea incluse un cric hidraulic şi un set de piese de prelungire pentru utilizarea acestuia.
Pentru a avea acces la acest spaţiu,
glisaţi scaunul complet în faţă şi
rabataţi în jos spătarul.
Trusa de depanare a anvelopelor 3 178.
Înlocuirea roţii 3 182.
Roata de rezervă 3 184.Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Vă recomandăm să nu schimbaţi
roţile faţă cu cele de pe puntea spate
şi invers deoarece stabilitatea
autovehiculului se va reduce. Utilizaţi întotdeauna anvelope mai puţin uzate
pe puntea din spate.

Îngrijirea autovehiculului173Anvelopele
Anvelopele montate din fabrică sunt
adecvate pentru şasiu şi oferă confort optim şi siguranţă în conducere.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7°C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză
maximă în câmpul vizual al şoferului.
Etichetele anvelopelor
De exemplu 215/65 R 16 C 109 R215=Lăţime anvelopă, în mm65=Raport profil în secţiune
(înălţime / lăţime anvelopă), în
%R=Tip: RadialRF=Tip: Cu flancuri întărite
(RunFlat)16=Diametru jantă, în inciC=Utilizare pentru transport
comercial de mărfuri sau de
pasageri88=Indicele de sarcină,
de exemplu 109 corespunde
unei sarcini de aproximativ
1 030 kgR=Codul literal de viteză
Codul literal de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în direcţia de
deplasare. Direcţia de rotaţie este indicată de un simbol (de exemplu, o
săgeată) pe partea laterală a
anvelopei.
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi de roata de rezervă. Regula se
aplică şi pentru autovehiculele cu
sistem de monitorizare a presiunii în
anvelope.
Presiune în anvelope 3 218. Umflaţi
întotdeauna anvelopele la presiunile
prezentate pe eticheta de pe cadrul
portierei şoferului.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci.
Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.

174Îngrijirea autovehiculului
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 202.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 218.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul saualte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Tracţiune spate, cu roţi spate
duble
La umflarea anvelopei exterioare,
furtunul de umflare trebuie trecut
printre cele două roţi.
Sistemul de monitorizare a presiunii în anvelope Sistemul de monitorizare a presiunii
în anvelope (TPMS) utilizează
tehnologia radio şi cu senzori pentru
a verifica nivelurile de presiune în
anvelope.
Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Senzorii sistemului de monitorizare a presiunii în anvelope (TPMS)
monitorizează presiunea aerului în
anvelopele autovehiculului şi transmit
valorile de presiune înregistrate la
anvelope către un receptor amplasat
în autovehicul.
Presiunile în anvelope de pe
afişaj
Presiunile curente în anvelope pot fi
prezentate pe centrul de informaţii
pentru şofer 3 92.
