Догляд за автомобілем175Додатковий стоп-сигнал,
встановлений всередині
вгорі
1. Зніміть кришку із внутрішнього боку задніх дверцят.
2. Викрутіть гайку фіксуючого загвіздка у задній частині
ліхтаря.
3. Витягніть ліхтар з отвору на зовнішньому боці.
4. Витягніть рознімач дроту з ліхтаря.
5. Витягніть патрон лампочки з ліхтаря і замініть лампочку.
6. Установіть патрон у ліхтар та підключіть рознімач дроту до
ліхтаря.
7. Вставте ліхтар в отвір, пересвідчіться в тому, що він
встав на місце правильно.
8. Знову закрутіть гайку на фіксуючий загвіздок у задній
частині ліхтаря.
9. Закрийте кришку на внутрішньому боці задніх
дверцят.
Освітлення номерного
знака
1. Звільніть лінзи за допомогою пласкої викрутки.
2. Зніміть кришку та замініть лампочку.
3. Поверніть лінзу на місце.

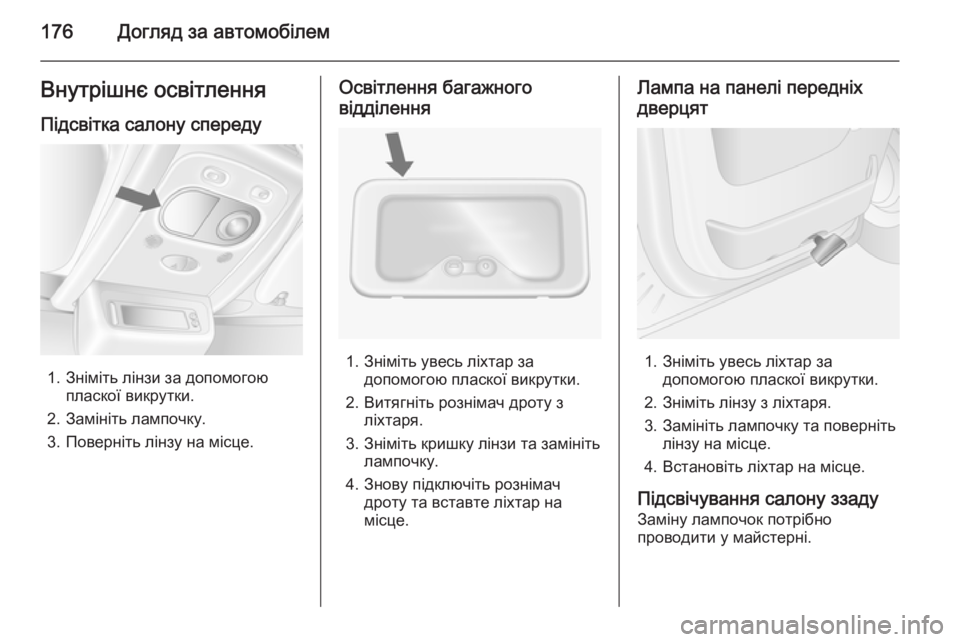

176Догляд за автомобілемВнутрішнє освітлення
Підсвітка салону спереду
1. Зніміть лінзи за допомогою пласкої викрутки.
2. Замініть лампочку.
3. Поверніть лінзу на місце.
Освітлення багажного
відділення
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Витягніть рознімач дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.
4. Знову підключіть рознімач дроту та вставте ліхтар на
місце.
Лампа на панелі передніх
дверцят
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Зніміть лінзу з ліхтаря.
3. Замініть лампочку та поверніть лінзу на місце.
4. Встановіть ліхтар на місце.
Підсвічування салону ззаду
Заміну лампочок потрібно
проводити у майстерні.

Догляд за автомобілем177

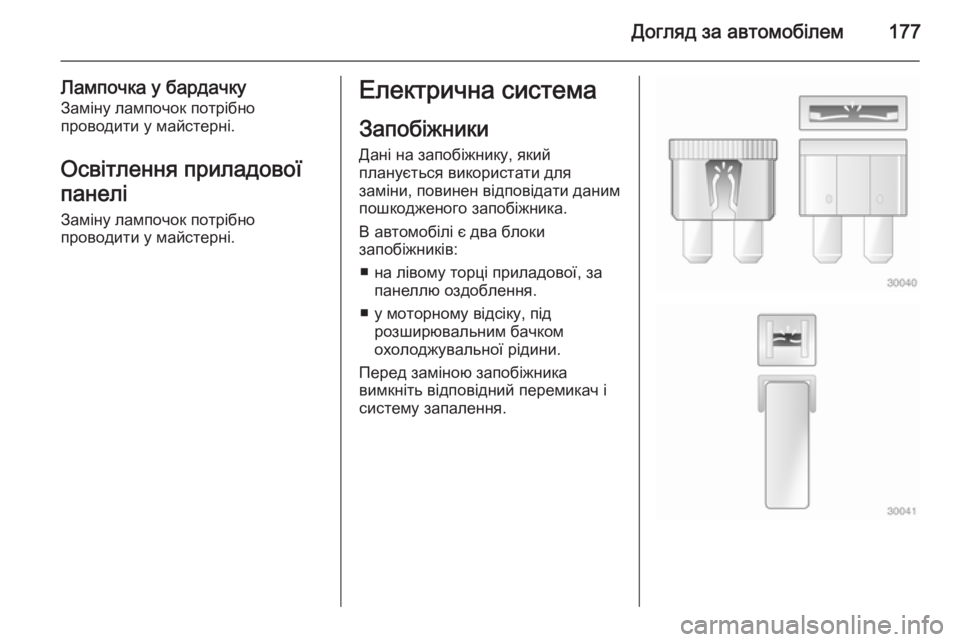

Лампочка у бардачку
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладовоїпанелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
■ на лівому торці приладової, за панеллю оздоблення.
■ у моторному відсіку, під розширювальним бачком
охолоджувальної рідини.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.

178Догляд за автомобілем

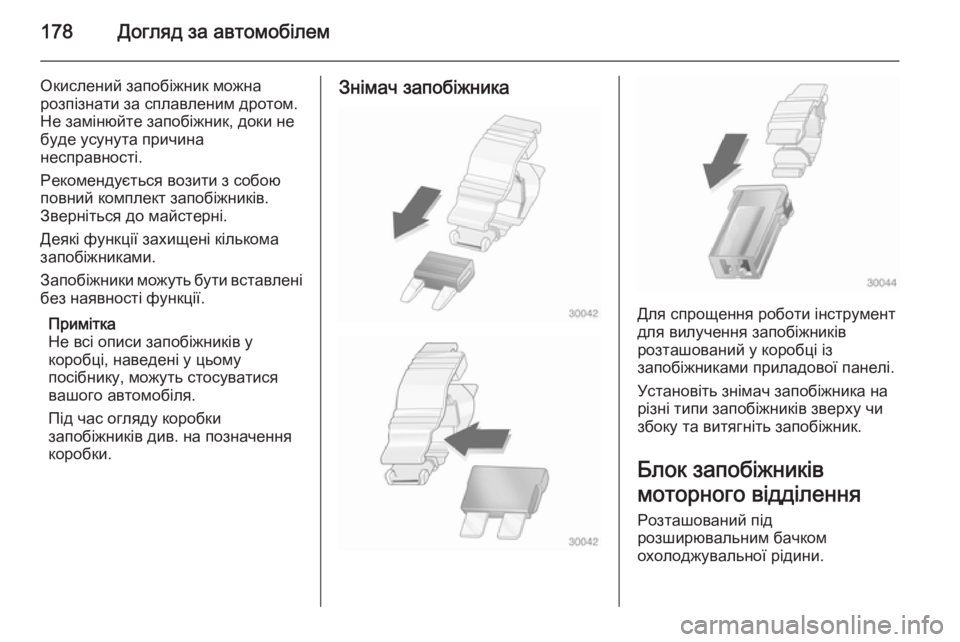

Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не замінюйте запобіжник, доки не
буде усунута причина
несправності.
Рекомендується возити з собою
повний комплект запобіжників.
Зверніться до майстерні.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.Знімач запобіжника
Для спрощення роботи інструмент
для вилучення запобіжників
розташований у коробці із
запобіжниками приладової панелі.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжниківмоторного відділення
Розташований під
розширювальним бачком
охолоджувальної рідини.

Догляд за автомобілем179

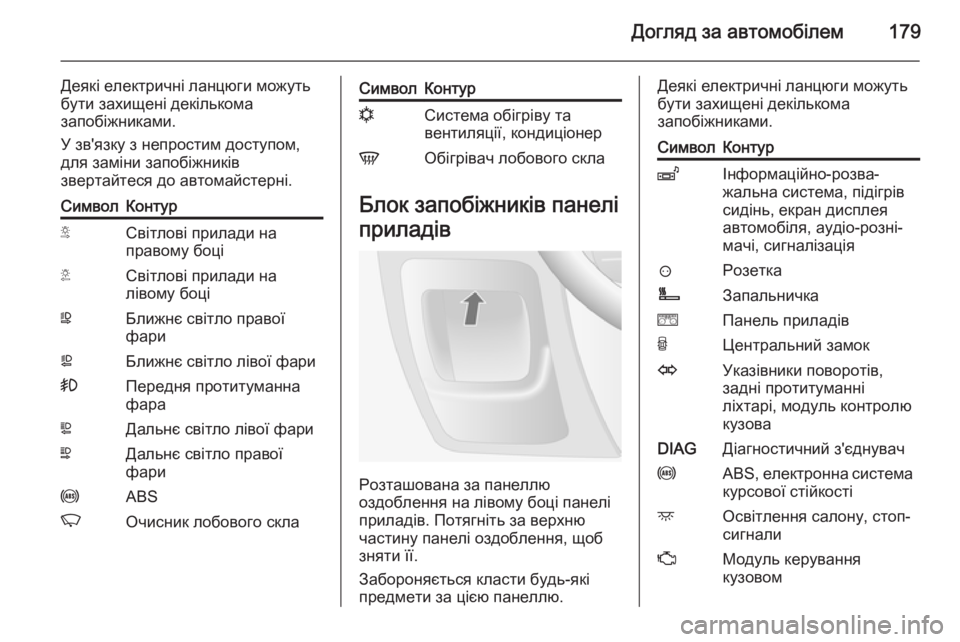

Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
У зв'язку з непростим доступом,
для заміни запобіжників
звертайтеся до автомайстерні.СимволКонтурSСвітлові прилади на
правому боціTСвітлові прилади на
лівому боціWБлижнє світло правої
фариaБлижнє світло лівої фари>Передня протитуманна
фараLДальнє світло лівої фариNДальнє світло правої
фариuABSKОчисник лобового склаСимволКонтурnСистема обігріву та
вентиляції, кондиціонерVОбігрівач лобового скла
Блок запобіжників панелі
приладів
Розташована за панеллю
оздоблення на лівому боці панелі
приладів. Потягніть за верхню
частину панелі оздоблення, щоб
зняти її.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.СимволКонтурZІнформаційно-розва‐
жальна система, підігрів
сидінь, екран дисплея
автомобіля, аудіо-розні‐
мачі, сигналізація?РозеткаÌЗапальничкаeПанель приладівUЦентральний замокOУказівники поворотів,
задні протитуманні
ліхтарі, модуль контролю
кузоваDIAGДіагностичний з'єднувачuABS, електронна система
курсової стійкостіdОсвітлення салону, стоп-
сигналиZМодуль керування
кузовом

180Догляд за автомобілем

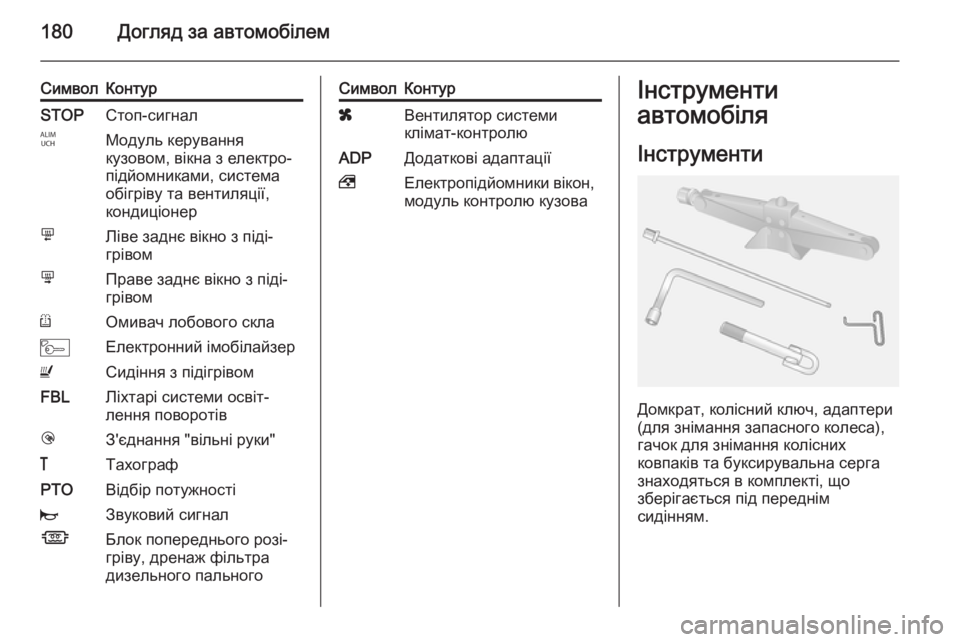

СимволКонтурSTOPСтоп-сигналIМодуль керування
кузовом, вікна з електро‐
підйомниками, система
обігріву та вентиляції,
кондиціонерmЛіве заднє вікно з піді‐
грівомnПраве заднє вікно з піді‐
грівомRОмивач лобового склаMЕлектронний імобілайзерUСидіння з підігрівомFBLЛіхтарі системи освіт‐
лення поворотівlЗ'єднання "вільні руки"&ТахографPTOВідбір потужностіjЗвуковий сигналÍБлок попереднього розі‐
гріву, дренаж фільтра
дизельного пальногоСимволКонтурxВентилятор системи
клімат-контролюADPДодаткові адаптації,Електропідйомники вікон,
модуль контролю кузоваІнструменти
автомобіля
Інструменти
Домкрат, колісний ключ, адаптери
(для знімання запасного колеса),
гачок для знімання колісних
ковпаків та буксирувальна серга
знаходяться в комплекті, що
зберігається під переднім
сидінням.

Догляд за автомобілем181

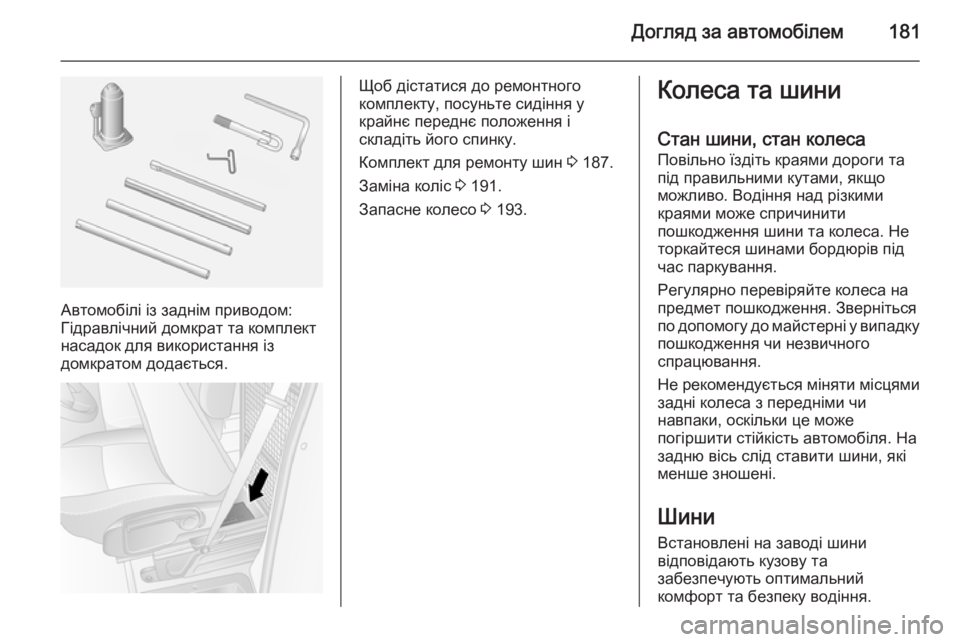

Автомобілі із заднім приводом:
Гідравлічний домкрат та комплект насадок для використання із
домкратом додається.
Щоб дістатися до ремонтного
комплекту, посуньте сидіння у
крайнє переднє положення і
складіть його спинку.
Комплект для ремонту шин 3 187.
Заміна коліс 3 191.
Запасне колесо 3 193.Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На задню вісь слід ставити шини, які
менше зношені.
Шини Встановлені на заводі шини
відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.

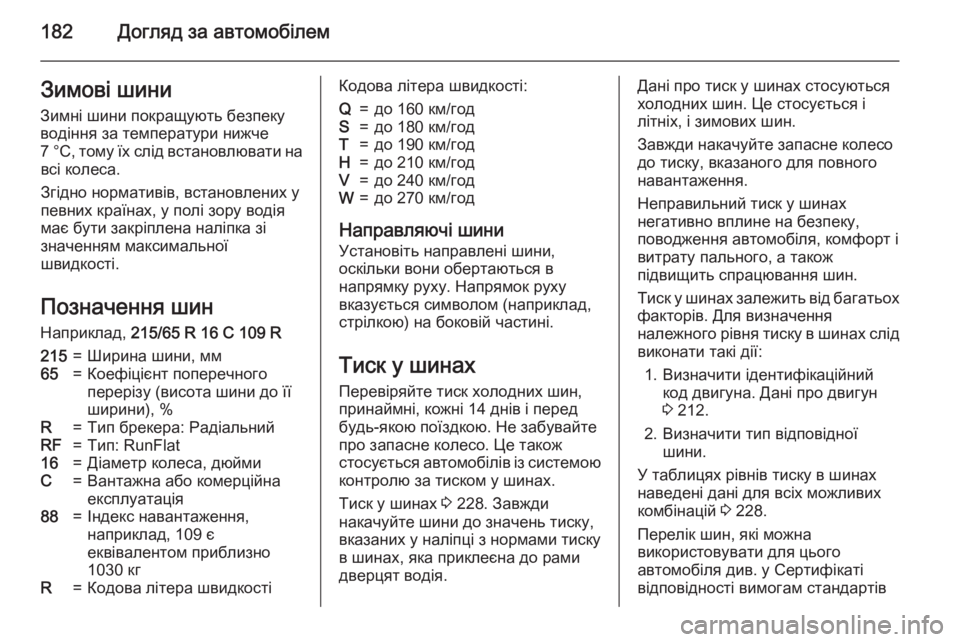

182Догляд за автомобілемЗимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути закріплена наліпка зі
значенням максимальної
швидкості.
Позначення шин Наприклад, 215/65 R 16 C 109 R215=Ширина шини, мм65=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat16=Діаметр колеса, дюймиC=Вантажна або комерційна
експлуатація88=Індекс навантаження,
наприклад, 109 є
еквівалентом приблизно
1030 кгR=Кодова літера швидкостіКодова літера швидкості:Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Направляючі шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте про запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
Тиск у шинах 3 228. Завжди
накачуйте шини до значень тиску, вказаних у наліпці з нормами тиску
в шинах, яка приклеєна до рами
дверцят водія.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 212.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах наведені дані для всіх можливих
комбінацій 3 228.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
