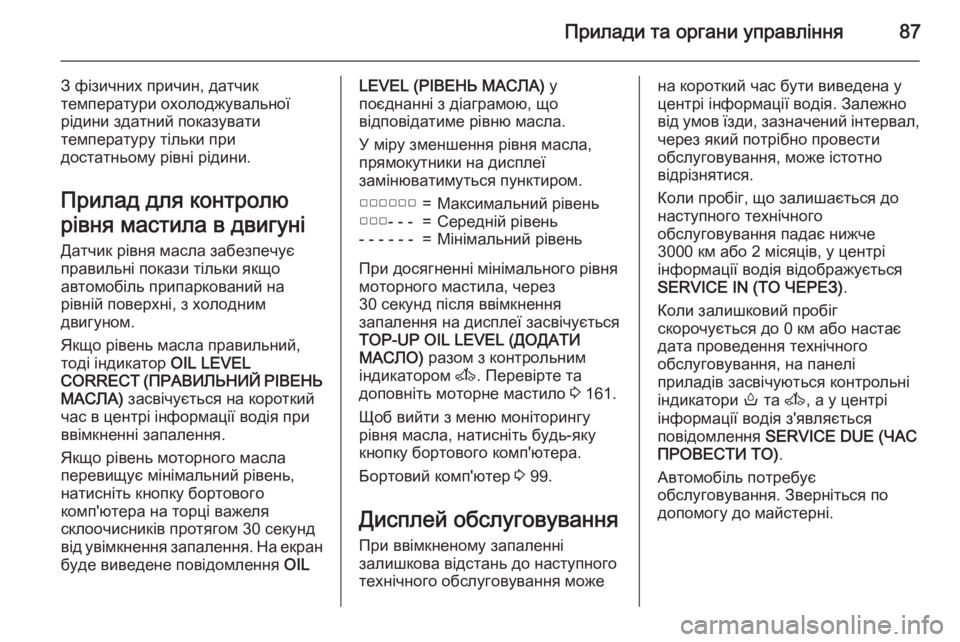

Прилади та органи управління87
З фізичних причин, датчик
температури охолоджувальної
рідини здатний показувати
температуру тільки при
достатньому рівні рідини.
Прилад для контролю
рівня мастила в двигуні Датчик рівня масла забезпечує
правильні покази тільки якщо
автомобіль припаркований на
рівній поверхні, з холодним
двигуном.
Якщо рівень масла правильний,
тоді індикатор OIL LEVEL
CORRECT (ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА) засвічується на короткий
час в центрі інформації водія при
ввімкненні запалення.
Якщо рівень моторного масла
перевищує мінімальний рівень,
натисніть кнопку бортового
комп'ютера на торці важеля
склоочисників протягом 30 секунд
від увімкнення запалення. На екран буде виведене повідомлення OILLEVEL (РІВЕНЬ МАСЛА) у
поєднанні з діаграмою, що
відповідатиме рівню масла.
У міру зменшення рівня масла,
прямокутники на дисплеї
замінюватимуться пунктиром.▢▢▢▢▢▢=Максимальний рівень▢▢▢- - -=Середній рівень- - - - - -=Мінімальний рівень
При досягненні мінімального рівня
моторного мастила, через
30 секунд після ввімкнення
запалення на дисплеї засвічується
TOP-UP OIL LEVEL (ДОДАТИ
МАСЛО) разом з контрольним
індикатором A. Перевірте та
доповніть моторне мастило 3 161.
Щоб вийти з меню моніторингу
рівня масла, натисніть будь-яку кнопку бортового комп'ютера.
Бортовий комп'ютер 3 99.
Дисплей обслуговування
При ввімкненому запаленні
залишкова відстань до наступного
технічного обслуговування може
на короткий час бути виведена у
центрі інформації водія. Залежно
від умов їзди, зазначений інтервал,
через який потрібно провести
обслуговування, може істотно
відрізнятися.
Коли пробіг, що залишається до
наступного технічного
обслуговування падає нижче
3000 км або 2 місяців, у центрі
інформації водія відображується
SERVICE IN (ТО ЧЕРЕЗ) .
Коли залишковий пробіг
скорочується до 0 км або настає
дата проведення технічного
обслуговування, на панелі
приладів засвічуються контрольні
індикатори o та A, а у центрі
інформації водія з'являється
повідомлення SERVICE DUE (ЧАС
ПРОВЕСТИ ТО) .
Автомобіль потребує
обслуговування. Зверніться по
допомогу до майстерні.

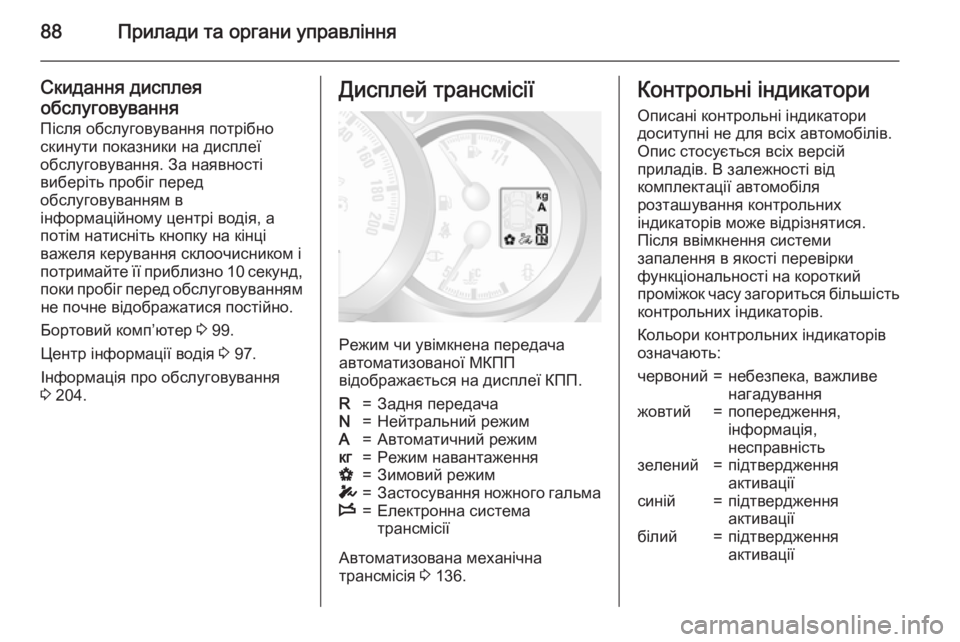

88Прилади та органи управління
Скидання дисплея
обслуговування
Після обслуговування потрібно
скинути показники на дисплеї
обслуговування. За наявності
виберіть пробіг перед
обслуговуванням в
інформаційному центрі водія, а
потім натисніть кнопку на кінці
важеля керування склоочисником і
потримайте її приблизно 10 секунд ,
поки пробіг перед обслуговуванням
не почне відображатися постійно.
Бортовий комп’ютер 3 99.
Центр інформації водія 3 97.
Інформація про обслуговування
3 204.Дисплей трансмісії
Режим чи увімкнена передача
автоматизованої МКПП
відображається на дисплеї КПП.
R=Задня передачаN=Нейтральний режимA=Автоматичний режимкг=Режим навантаженняV=Зимовий режимT=Застосування ножного гальмаW=Електронна система
трансмісії
Автоматизована механічна
трансмісія 3 136.
Контрольні індикатори
Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний=небезпека, важливе
нагадуванняжовтий=попередження,
інформація,
несправністьзелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації

Прилади та органи управління89

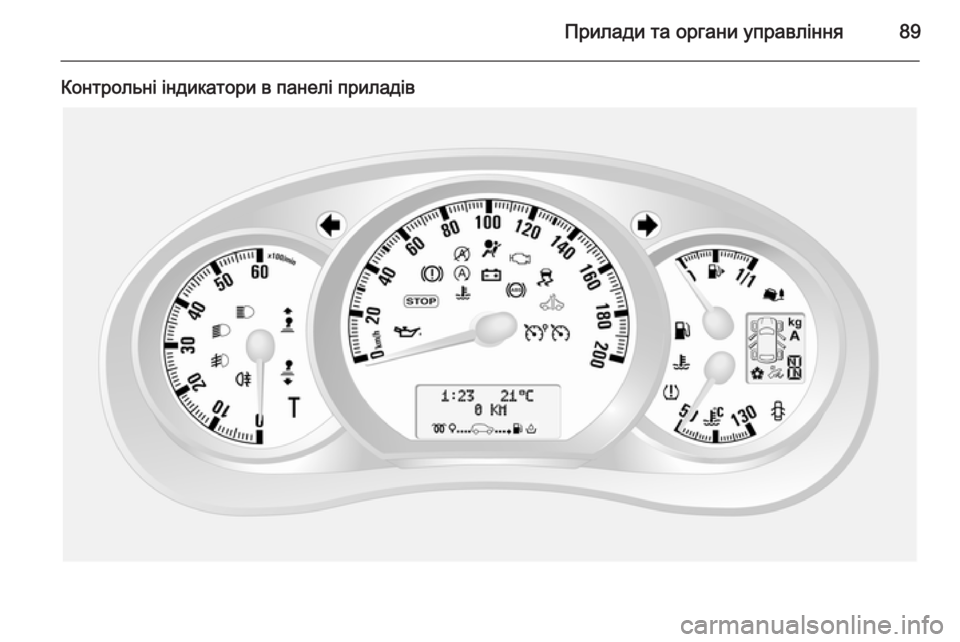

Контрольні індикатори в панелі приладів

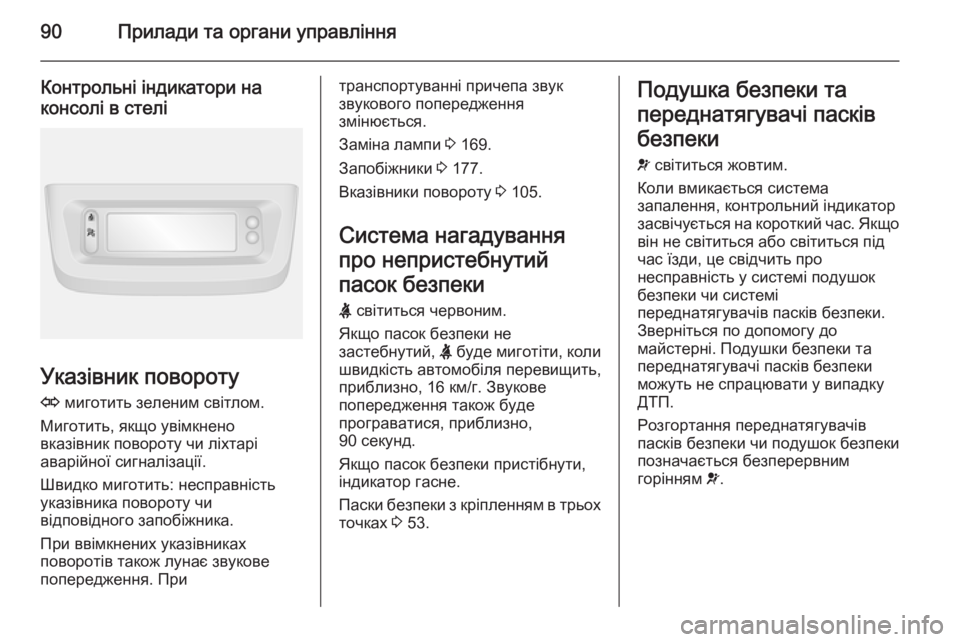

90Прилади та органи управління
Контрольні індикатори наконсолі в стелі
Указівник повороту
O миготить зеленим світлом.
Миготить, якщо увімкнено
вказівник повороту чи ліхтарі
аварійної сигналізації.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника.
При ввімкнених указівниках
поворотів також лунає звукове
попередження. При
транспортуванні причепа звук
звукового попередження
змінюється.
Заміна лампи 3 169.
Запобіжники 3 177.
Вказівники повороту 3 105.
Система нагадування
про непристебнутий
пасок безпеки X світиться червоним.
Якщо пасок безпеки не
застебнутий, X буде миготіти, коли
швидкість автомобіля перевищить,
приблизно, 16 км/г. Звукове
попередження також буде
програватися, приблизно,
90 секунд.
Якщо пасок безпеки пристібнути,
індикатор гасне.
Паски безпеки з кріпленням в трьох
точках 3 53.Подушка безпеки та
переднатягувачі пасків
безпеки
v світиться жовтим.
Коли вмикається система
запалення, контрольний індикатор
засвічується на короткий час. Якщо він не світиться або світиться під
час їзди, це свідчить про
несправність у системі подушок
безпеки чи системі
переднатягувачів пасків безпеки.
Зверніться по допомогу до
майстерні. Подушки безпеки та
переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.

Прилади та органи управління919Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 51,
3 54.
Дезактивація подушок
безпеки W засвічується жовтим світлом при
вмиканні запалення і не гасне,
якщо подушку безпеки переднього
пасажира вимкнено 3 59.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 54,
натягачі ременів 3 51, вимкнення
подушки безпеки 3 59.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до майстерні.
Індикатор несправності Z світиться чи мигає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун
працює Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Якщо разом із сигналізатором Z
світиться сигналізатор A, негайно
зупиніть автомобіль і заглушіть
двигун.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.

92Прилади та органи управління
Миготить, коли двигун працює
Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Проведіть
обслуговування
автомобіля найближчим
часом
A світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Автомобіль потребує
обслуговування.
Може світитися одночасно з іншим
контрольним індикатором або
супроводжується повідомленням в
інформаційному центрі водія
3 97.Світиться, якщо потрібно виконати
чищення сажового фільтра
дизельного двигуна, але не
спрацьовує система
автоматичного чищення 3 134.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Дисплей обслуговування
Крім цього, контрольний індикатор
o почне світитися в
інформаційному центрі водія, коли
пробіг до наступного технічного
обслуговування буде меншим за 0 км або настане дата проведення
обслуговування.
В інформаційному центрі водія
також відобразиться повідомлення
SERVICE DUE (ЧАС ПРОВЕСТИ
ТО) .
Дисплей обслуговування 3 87.
Зупинити двигун
C світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Якщо сигналізатор C світиться
(можливо, разом із W та/або R),
негайно зупиніть автомобіль і
заглушіть двигун.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Залежно від типу несправності,
попереджувальне повідомлення
може також відобразитися в
інформаційному центрі водія
3 97.
Гальмівна система R світиться червоним.
Засвічується ненадовго під час
вмикання запалювання.

Прилади та органи управління93
Контрольний індикатор R
продовжує світитися після
ввімкнення запалювання, поки
ввімкнено стоянкове гальмо 3 141.
Після вимкнення стоянкового
гальма засвітитися сигналізатор
R (можливо, одночасно з C), якщо
рівень гальмівної рідини занадто
низький 3 165.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Гальмівна система 3 140.
Анти-блокувальна
система гальм (ABS) u світиться жовтим.
Засвічується на короткий час при
ввімкнення запалення. Система
готова до роботи, коли індикатор
u гасне.
Якщо контрольні індикатори u та
A засвічуються і
супроводжуються повідомленнями
CHECK ABS ( ПЕРЕВІРИТИ ABS) та
CHECK ESP (ПЕРЕВІРИТИ ESP) в
інформаційному центрі водія
3 97, це означає, що в системі
ABS виникла несправність.
Гальмівна система продовжить
працювати, але без функції ABS.
При засвіченні індикаторів u, A ,
R та C, системи ABS та ESP
вимикаються і на екран виводиться повідомлення BRAKING FAULT
(НЕПОЛАДКА ГАЛЬМ) . Зверніться
по допомогу до майстерні.
Антиблокувальна система гальм
3 141.
Підвищення передачі k чи j засвічується жовтим світлом.
Засвічується, коли рекомендується перемкнутися на іншу передачу
для економії пального.
Режим ECO 3 125.Електронна система
курсової стійкості
b мигає чи світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення.
Миготить під час їзди
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
автоматично гальмувати
незначною мірою 3 145.
Засвічується під час водіння Система недоступна.
Може засвічуватися разом із
контрольним індикатором A 3 92.
Крім того, в інформаційному центрі для водіїв відображається
відповідне повідомлення 3 97.
ESP® Plus
3 145, Протибуксувальна
система 3 143.

94Прилади та органи управлінняПрограма курсової
стійкості вимкнена
Ø світиться жовтим.
Якщо електронну систему курсової
стійкості ESP® Plus
вимкнено
кнопкою Ø на панелі приладів,
контрольний індикатор Ø
світиться, а в інформаційному
центрі водія відображається
відповідне повідомлення 3 97.
ESP® Plus
3 145, Протибуксувальна
система 3 143.
Температура
охолоджуючої рідини
двигуна
W світиться червоним.
Світиться, коли двигун
працює
Якщо світиться індикатор W
(можливо, одночасно з
контрольним індикатором C),
зупиніть автомобіль і заглушіть
двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Перевірте рівень охолоджуючої
рідини 3 163.
Якщо він є достатнім, зверніться до майстерні.
Попередній прогрів ! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
Система контролю тиску
в шинах
w світиться або блимає.
Світиться Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.
У разі виявлення проколу або
значного зниження тиску в шинах
світяться контрольні індикатори w
та C 3 92 , а у центрі інформації для
водіїв відображається відповідне повідомлення.
Мигає Несправність у системі. Після
певної паузи контрольний
індикатор світитиметься постійно.
Зверніться до майстерні.
У разі встановлення колеса без
датчика тиску (наприклад,
запасного колеса) світяться
контрольні індикатори w та A
3 92, а у центрі інформації для
водіїв відображається відповідне
повідомлення.
Система контролю тиску в шинах
3 183.
Тиск мастила в двигуні I світиться червоним.
Засвічується на короткий час при
ввімкнення запалення.
