2015.5 OPEL MOVANO_B Посібник з експлуатації (in Ukrainian)

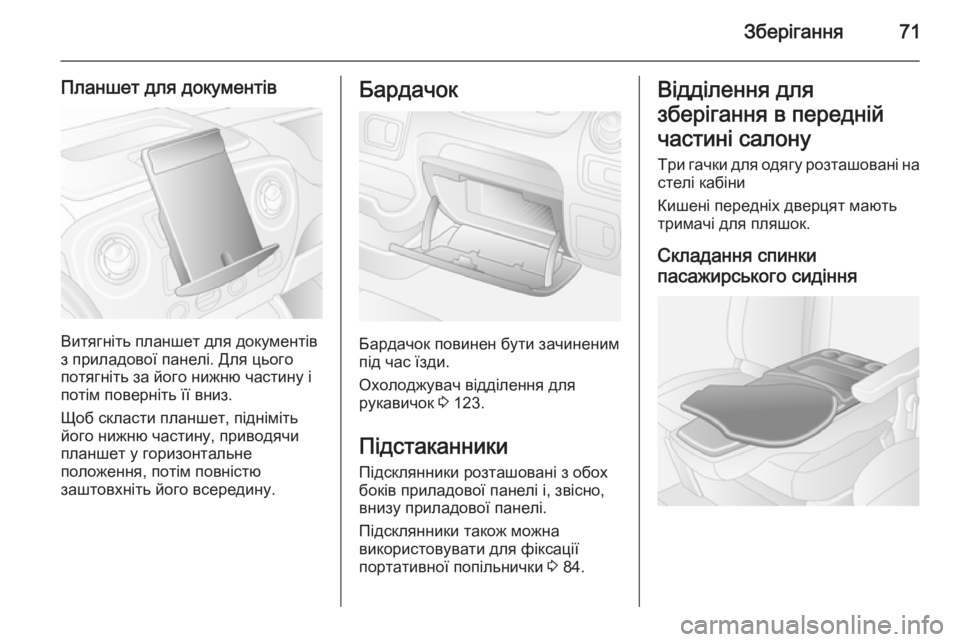

Зберігання71
Планшет для документів
Витягніть планшет для документів
з приладової панелі. Для цього
потягніть за його нижню частину і
потім поверніть її вниз.
Щоб скласти планшет, підніміть
його нижню частину, приводячи
планшет у горизонтальне
положення, потім повністю
заштовхніть його всередину.
Бардачок
Бардачок повинен бути зачиненим
під час їзди.
Охолоджувач відділення для
рукавичок 3 123.
Підстаканники Підсклянники розташовані з обох
боків приладової панелі і, звісно,
внизу приладової панелі.
Підсклянники також можна
використовувати для фіксації
портативної попільнички 3 84.
Відділення для
зберігання в передній
частині салону
Три гачки для одягу розташовані на
стелі кабіни
Кишені передніх дверцят мають
тримачі для пляшок.
Складання спинки
пасажирського сидіння

72Зберігання
Коли спинка пасажирськогосидіння повністю складена вперед,
її можна використовувати в якості
відділень для зберігання та
тримачів напоїв.
Поворотну полиця, яку можна
використовувати для писання чи
для документів, слід повертати у
вихідне положення перед
підняттям спинки сидіння.
Відділ для зберігання
сонцезахисних окулярів
Складіть, щоб відчинити.
Забороняється використовувати
для зберігання важких предметів.
Верхня полиця
Загальна маса вантажу у цих
відділеннях не повинна
перевищувати 5 кг.
Відділення для
зберігання під сидіннями
За допомогою двох петель на
подушці сидіння пасажира
потягніть подушку вперед, щоб
дістатися відділення для
зберігання під сидінням.

Зберігання73
Заднє суцільне сидіння
Підніміть подушку заднього
суцільного сидіння, щоб дістатися
до відділення для речей під
сидінням.
Відділення для
зберігання над кабіною
Загальна маса вантажу у цьому
відділенні не повинна
перевищувати 35 кг.
Заднє відділення для
зберігання
Автобус
Предмети можуть зберігатися на
верхній полиці над задніми
сидіннями для пасажирів.
Загальна маса на кожній полиці не
повинна перевищувати 35 кг.
Багажне відділення
Отвори для кріплення
Знімні петлі кріплення монтуються
у вантажному відділення для
фіксації вантажу за допомогою
ременів кріплення чи сітки
кріплення багажу.
Максимальне зусилля, що
застосовується до петель
кріплення не повинно
перевищувати 5000 Н під кутом 30°.

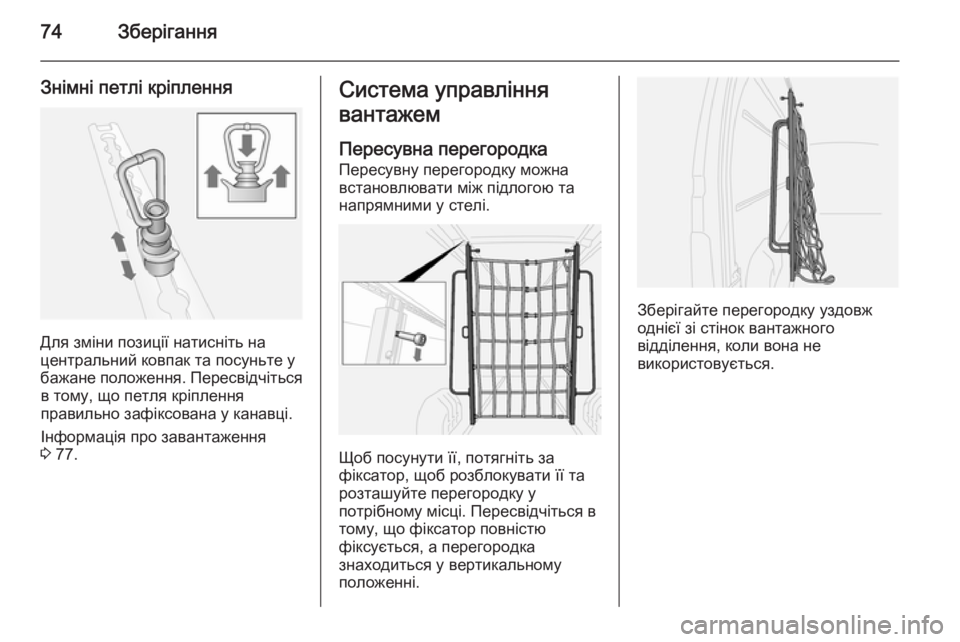

74Зберігання
Знімні петлі кріплення
Для зміни позиції натисніть на
центральний ковпак та посуньте у бажане положення. Пересвідчіться в тому, що петля кріплення
правильно зафіксована у канавці.
Інформація про завантаження
3 77.
Система управління
вантажем
Пересувна перегородка Пересувну перегородку можна
встановлювати між підлогою та
напрямними у стелі.
Щоб посунути її, потягніть за
фіксатор, щоб розблокувати її та
розташуйте перегородку у
потрібному місці. Пересвідчіться в тому, що фіксатор повністю
фіксується, а перегородка
знаходиться у вертикальному
положенні.
Зберігайте перегородку уздовж
однієї зі стінок вантажного
відділення, коли вона не
використовується.

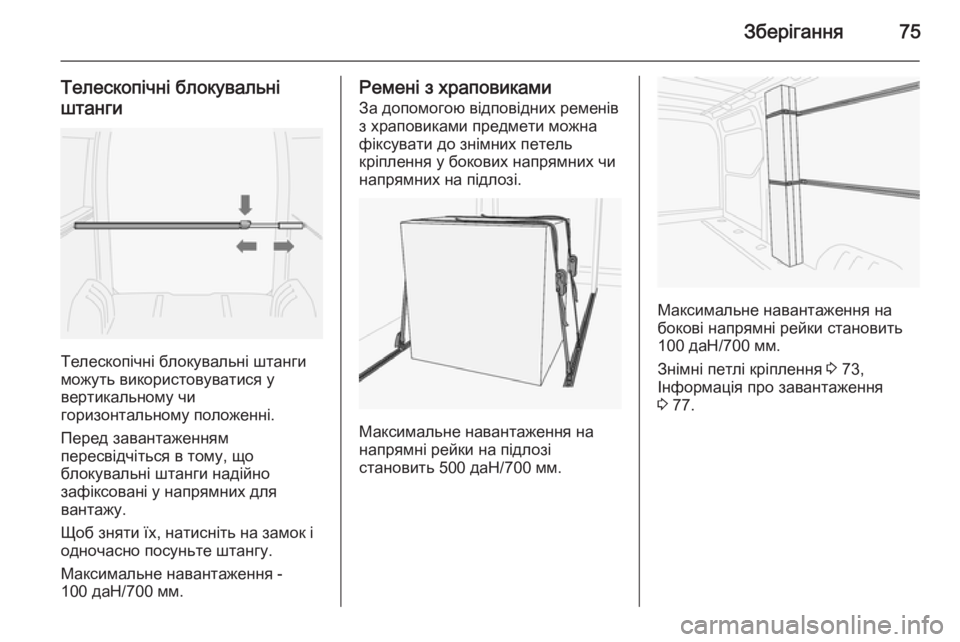

Зберігання75
Телескопічні блокувальні
штанги
Телескопічні блокувальні штанги
можуть використовуватися у
вертикальному чи
горизонтальному положенні.
Перед завантаженням
пересвідчіться в тому, що
блокувальні штанги надійно
зафіксовані у напрямних для
вантажу.
Щоб зняти їх, натисніть на замок і
одночасно посуньте штангу.
Максимальне навантаження -
100 даН/700 мм.
Ремені з храповиками
За допомогою відповідних ременів з храповиками предмети можна
фіксувати до знімних петель
кріплення у бокових напрямних чи
напрямних на підлозі.
Максимальне навантаження на
напрямні рейки на підлозі
становить 500 даН/700 мм.
Максимальне навантаження на бокові напрямні рейки становить
100 даН/700 мм.
Знімні петлі кріплення 3 73,
Інформація про завантаження
3 77.

76ЗберіганняСітка безпеки
Опустіть запобіжну сітку з-під стелі
та закріпіть її в отворах кріплення
3 73.
Відрегулюйте натяг ременів, щоб
забезпечити надійну фіксацію
вантажу.
Запобіжна сітка має зберігатися під
стелею, коли вона не
використовується.
Інформація про завантаження
3 77.
Знак аварійної зупинки
Знак аварійної зупинки можна
зберігати у відділенні під передніми сидіннями.
Відділення для зберігання під
сидіннями 3 72.
Медична аптечка Аптечку можна розмістити у ніші під
передніми сидіннями чи на верхній
полиці.
Наліпка розташовується на верхній полиці, якщо аптечка має
зберігатися там.
Відділення для зберігання під
сидіннями 3 72.
Верхня полиця 3 72.
Вогнегасник
Вогнегасник можна зберігати у відділенні під передніми сидіннями.
За допомогою двох петель на
подушці сидіння потягніть її
вперед, щоб відкрити відділення
для зберігання.

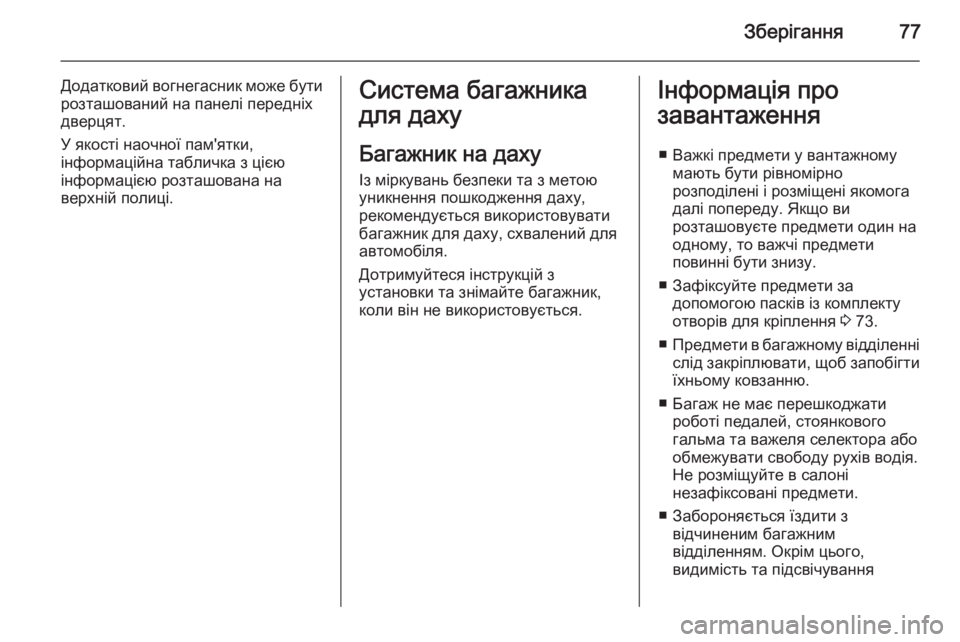

Зберігання77
Додатковий вогнегасник може бутирозташований на панелі передніх
дверцят.
У якості наочної пам'ятки,
інформаційна табличка з цією
інформацією розташована на
верхній полиці.Система багажника
для даху
Багажник на даху Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля.
Дотримуйтеся інструкцій з
установки та знімайте багажник,
коли він не використовується.Інформація про
завантаження
■ Важкі предмети у вантажному мають бути рівномірно
розподілені і розміщені якомога
далі попереду. Якщо ви
розташовуєте предмети один на
одному, то важчі предмети
повинні бути знизу.
■ Зафіксуйте предмети за допомогою пасків із комплекту
отворів для кріплення 3 73.
■ Предмети в багажному відділенні
слід закріплювати, щоб запобігти їхньому ковзанню.
■ Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора або
обмежувати свободу рухів водія.
Не розміщуйте в салоні
незафіксовані предмети.
■ Забороняється їздити з відчиненим багажним
відділенням. Окрім цього,
видимість та підсвічування

78Зберігання
номерного знака забезпечується
відповідним чином тільки при зачинених дверцятах.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплені в салоні, вони можуть
зірватися з місця і призвести до
отримання травми або ж
пошкодити інші речі чи
автомобіль.
■ Вантажопідйомність – це різниця між допустимою повною масою
автомобіля (див. маркувальну
табличку 3 209) та спорядженою
масою EC.
Щоб обрахувати
вантажопідйомність, введіть дані
для свого автомобіля в таблиці
"Вага" на початку цього
посібника.
Споряджена маса EC включає в
себе вагу водія (68 кг), вантажу
(7 кг) та всіх технологічних рідин
(за умови заповнення баку на
90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
■ Водіння з вантажем на даху підвищує чутливість автомобіля
до зустрічного вітру, а також
ускладнює управління
автомобілем через те, що
піднімається центр його ваги.
Рівномірно розкладіть вантаж і
правильно зафіксуйте його за
допомогою пасків. Відрегулюйте
тиск шин і виберіть швидкість
відповідно до ступеня
завантаженості автомобіля.
Часто перевіряйте та підтягуйте
паски.
Не перевищуйте швидкість
120 км/год.
■ Допустиме навантаження на дах (включно з масою дахового
багажника) становить 200 кг для
стандартних варіантів даху.
Навантаження на дахобчислюється сумарним
показником ваги багажника та
вантажу.
