Page 185 of 239

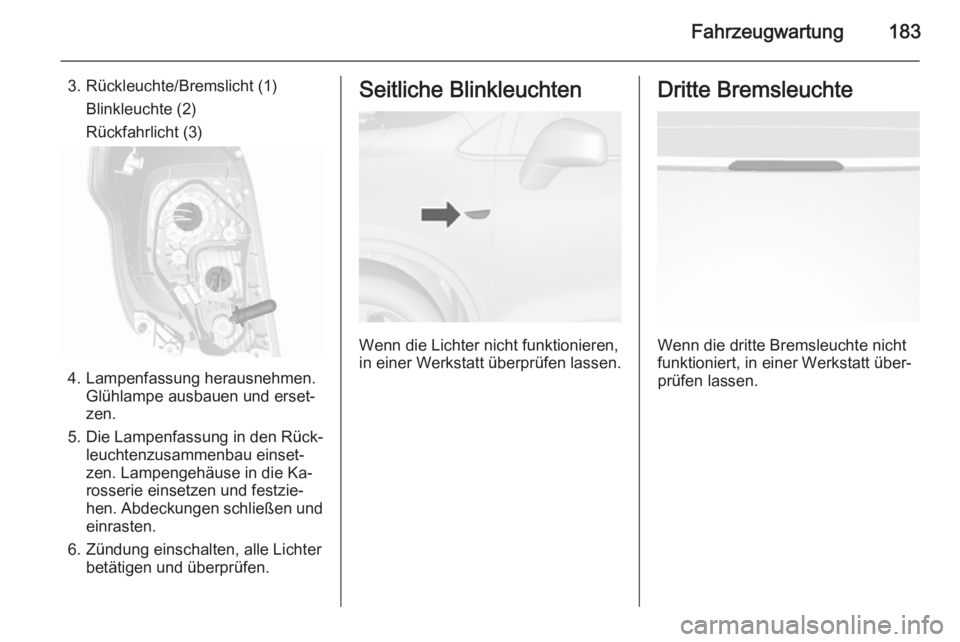

Fahrzeugwartung183
3. Rückleuchte/Bremslicht (1)Blinkleuchte (2)
Rückfahrlicht (3)
4. Lampenfassung herausnehmen. Glühlampe ausbauen und erset‐
zen.
5. Die Lampenfassung in den Rück‐ leuchtenzusammenbau einset‐
zen. Lampengehäuse in die Ka‐
rosserie einsetzen und festzie‐
hen. Abdeckungen schließen und
einrasten.
6. Zündung einschalten, alle Lichter betätigen und überprüfen.
Seitliche Blinkleuchten
Wenn die Lichter nicht funktionieren,
in einer Werkstatt überprüfen lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, in einer Werkstatt über‐
prüfen lassen.
Page 186 of 239

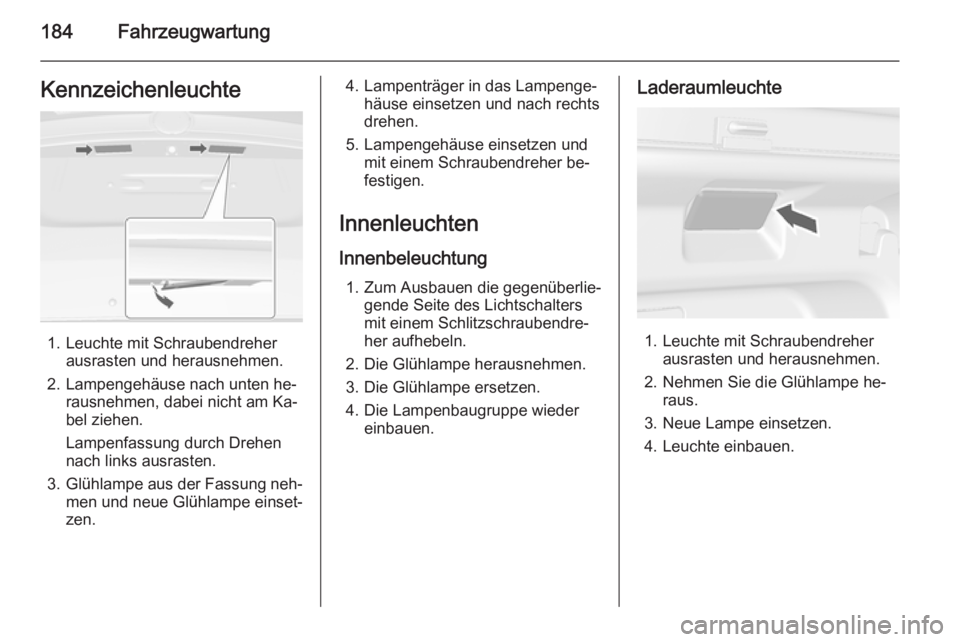

184FahrzeugwartungKennzeichenleuchte
1. Leuchte mit Schraubendreherausrasten und herausnehmen.
2. Lampengehäuse nach unten he‐ rausnehmen, dabei nicht am Ka‐bel ziehen.
Lampenfassung durch Drehen
nach links ausrasten.
3. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.
4. Lampenträger in das Lampenge‐ häuse einsetzen und nach rechts
drehen.
5. Lampengehäuse einsetzen und mit einem Schraubendreher be‐
festigen.
Innenleuchten
Innenbeleuchtung 1. Zum Ausbauen die gegenüberlie‐ gende Seite des Lichtschalters
mit einem Schlitzschraubendre‐
her aufhebeln.
2. Die Glühlampe herausnehmen.
3. Die Glühlampe ersetzen.
4. Die Lampenbaugruppe wieder einbauen.Laderaumleuchte
1. Leuchte mit Schraubendreher ausrasten und herausnehmen.
2. Nehmen Sie die Glühlampe he‐ raus.
3. Neue Lampe einsetzen.
4. Leuchte einbauen.
Page 187 of 239

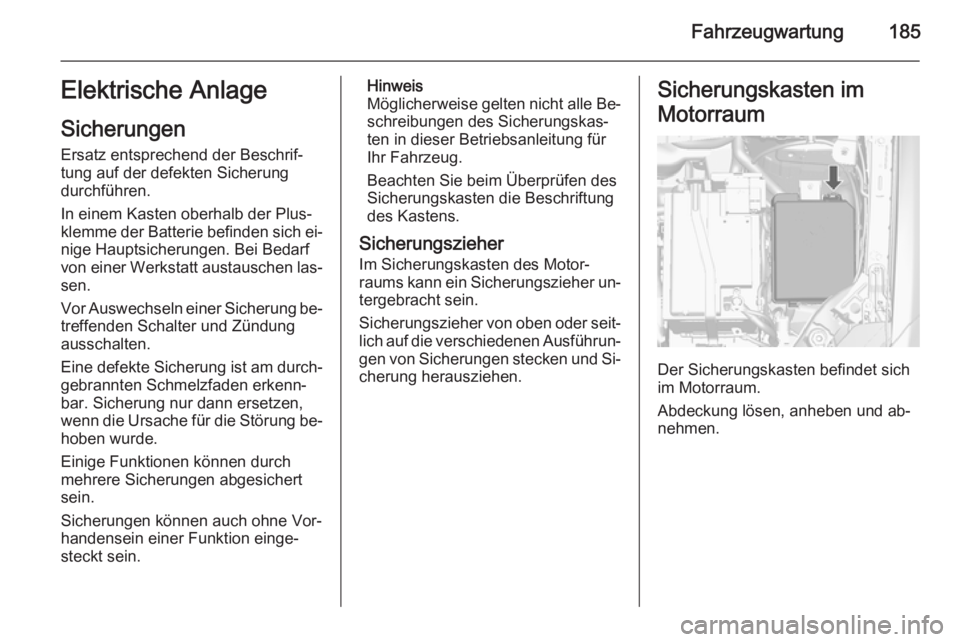

Fahrzeugwartung185Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
In einem Kasten oberhalb der Plus‐
klemme der Batterie befinden sich ei‐ nige Hauptsicherungen. Bei Bedarf
von einer Werkstatt austauschen las‐
sen.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.Hinweis
Möglicherweise gelten nicht alle Be‐ schreibungen des Sicherungskas‐
ten in dieser Betriebsanleitung für
Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im Motorraum.
Abdeckung lösen, anheben und ab‐
nehmen.
Page 188 of 239
186Fahrzeugwartung
Mini-Sicherungen
Nr.Stromkreis1Schiebedach2Außenspiegel3–4–5Elektronisches Bremsensteuer‐gerät6Intelligenter Batteriesensor7–8Getriebesteuergerät9–10Leuchtweitenregulierung11Heckscheibenwischer12Heizbare Heckscheibe13Scheinwerferstellglied (links)14Heizbare Außenspiegel15–16SitzheizungNr.Stromkreis17Getriebesteuergerät18Motorsteuergerät19Kraftstoffpumpe20–21Kühlgebläse22–23Zündspule/Motorsteuergerät24Pumpe Waschanlage25Scheinwerferstellglied (rechts)26Motorsteuergerät27–28Motorsteuergerät29Motorsteuergerät30Abgasanlage31Fernlicht links32Fernlicht rechts33Motorsteuergerät
Page 189 of 239

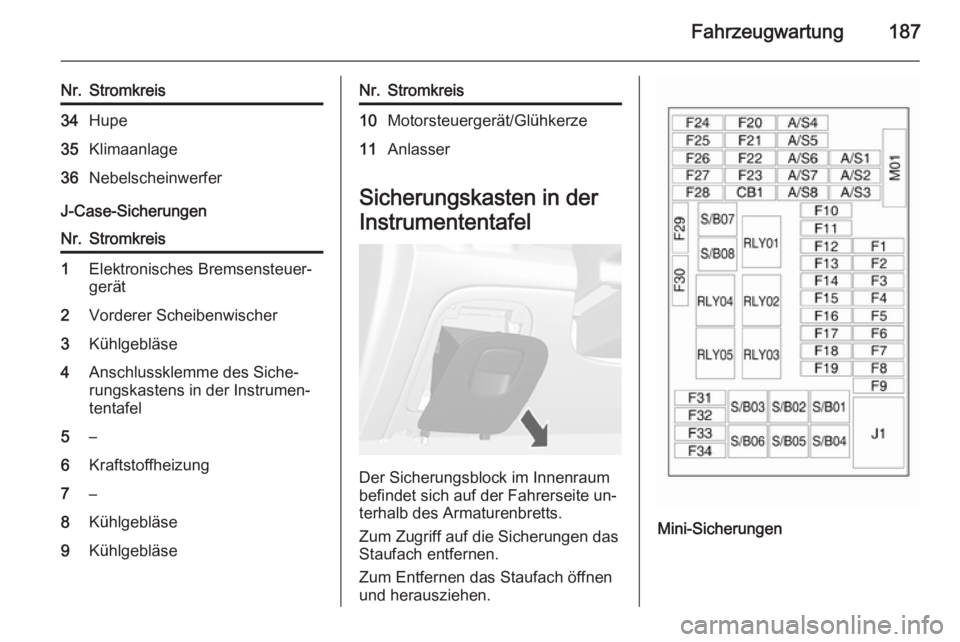

Fahrzeugwartung187
Nr.Stromkreis34Hupe35Klimaanlage36Nebelscheinwerfer
J-Case-Sicherungen
Nr.Stromkreis1Elektronisches Bremsensteuer‐
gerät2Vorderer Scheibenwischer3Kühlgebläse4Anschlussklemme des Siche‐
rungskastens in der Instrumen‐
tentafel5–6Kraftstoffheizung7–8Kühlgebläse9KühlgebläseNr.Stromkreis10Motorsteuergerät/Glühkerze11Anlasser
Sicherungskasten in der
Instrumententafel
Der Sicherungsblock im Innenraum
befindet sich auf der Fahrerseite un‐
terhalb des Armaturenbretts.
Zum Zugriff auf die Sicherungen das
Staufach entfernen.
Zum Entfernen das Staufach öffnen
und herausziehen.
Mini-Sicherungen
Page 190 of 239

188Fahrzeugwartung
Nr.Stromkreis1Kontrolleinheit Karosserie2Kontrolleinheit Karosserie3Kontrolleinheit Karosserie4Kontrolleinheit Karosserie5Kontrolleinheit Karosserie6Kontrolleinheit Karosserie7Kontrolleinheit Karosserie8Kontrolleinheit Karosserie9Zündschloss10Safety Diagnosis Module11Diagnoseanschluss12Klimatisierung13Hecktür14Einparkhilfe15Spurhalteassistent, Innen‐
spiegel16Adaptives FahrlichtNr.Stromkreis17Elektrische Fensterbetätigung
Fahrer18Regensensor19Steuergerät Karosserie, gere‐
gelte Spannungssteuerung20Lenkrad21Wechselstrom-Zubehörsteck‐
dose/Automatikgetriebe22Zigarettenanzünder/Gleich‐
strom-Zubehörsteckdose23Reserve24Reserve25Reserve26Reserve27Kombiinstrument/Zuheizer/
Kupplungsschalter28Adaptives Fahrlicht/Spannungs‐
wandler/Scheinwerferschalter29ReserveNr.Stromkreis30Reserve31Instrumententafel32Infotainment System/Warnton33Display, Infotainment System34OnStar UHP/DAB
S/B Sicherungen
Nr.Stromkreis01Reserve02Reserve03Elektrische Fensterbetätigung vorne04Elektrische Fensterbetätigung
hinten05Logistikmodus06Reserve07Reserve08Reserve
Page 191 of 239
Fahrzeugwartung189Sicherungskasten im
Laderaum
Position: linke Gepäckraumseite.
Zum Zugriff auf die Sicherungen die
Abdeckung abnehmen.
Mini-Sicherungen
Nr.Stromkreis1Sitz, Lendenwirbelstütze, Fahrer2Sitz, Lendenwirbelstütze,
Beifahrer3Verstärker4Anhängersteckdose5Allradantrieb6Reserve7LPG-System8Reserve9Reserve10Reserve11Anhänger-Steuergerät12Reserve13Beheiztes Lenkrad14Anhängersteckdose15Reserve16Wasser in Kraftstoffsensor
Page 192 of 239

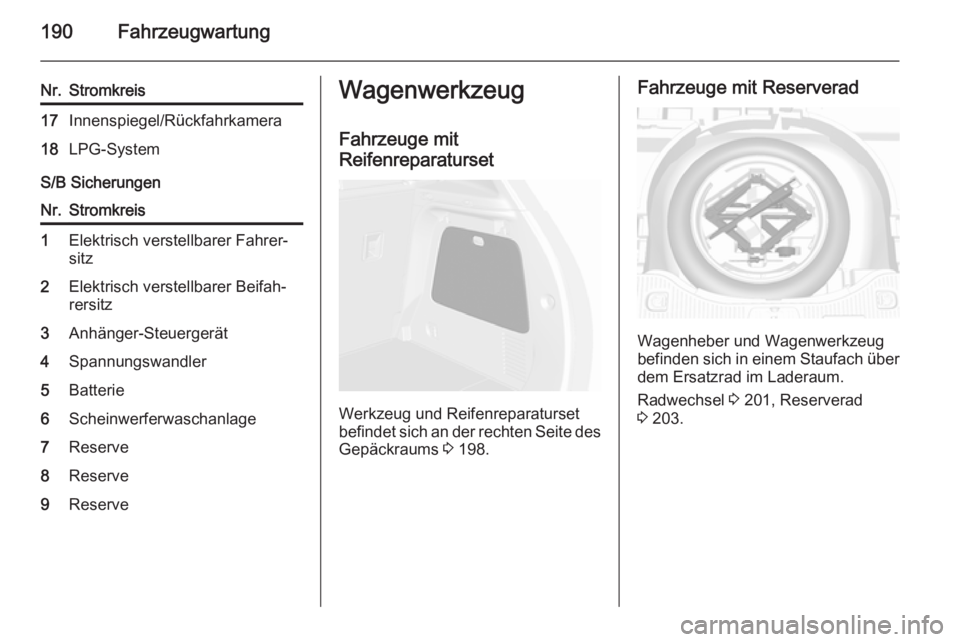

190Fahrzeugwartung
Nr.Stromkreis17Innenspiegel/Rückfahrkamera18LPG-System
S/B Sicherungen
Nr.Stromkreis1Elektrisch verstellbarer Fahrer‐sitz2Elektrisch verstellbarer Beifah‐
rersitz3Anhänger-Steuergerät4Spannungswandler5Batterie6Scheinwerferwaschanlage7Reserve8Reserve9ReserveWagenwerkzeug
Fahrzeuge mit
Reifenreparaturset
Werkzeug und Reifenreparaturset
befindet sich an der rechten Seite des
Gepäckraums 3 198.
Fahrzeuge mit Reserverad
Wagenheber und Wagenwerkzeug
befinden sich in einem Staufach über
dem Ersatzrad im Laderaum.
Radwechsel 3 201, Reserverad
3 203.
