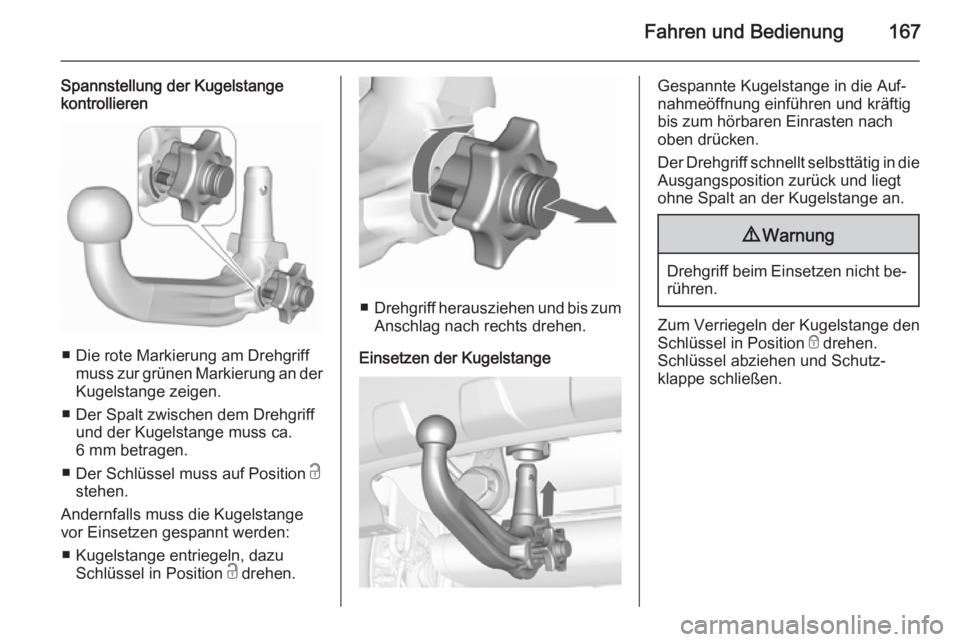

Spannstellung der Kugelstange
kontrollieren
■ Die rote Markierung am Drehgriff
muss zur grünen Markierung an derKugelstange zeigen.
■ Der Spalt zwischen dem Drehgriff und der Kugelstange muss ca.
6 mm betragen.
■ Der Schlüssel muss auf Position c
stehen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
■ Kugelstange entriegeln, dazu Schlüssel in Position c drehen.
■ Drehgriff herausziehen und bis zum
Anschlag nach rechts drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die Auf‐
nahmeöffnung einführen und kräftig
bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht be‐
rühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐
klappe schließen.
Page 170 of 239
168Fahren und Bedienung

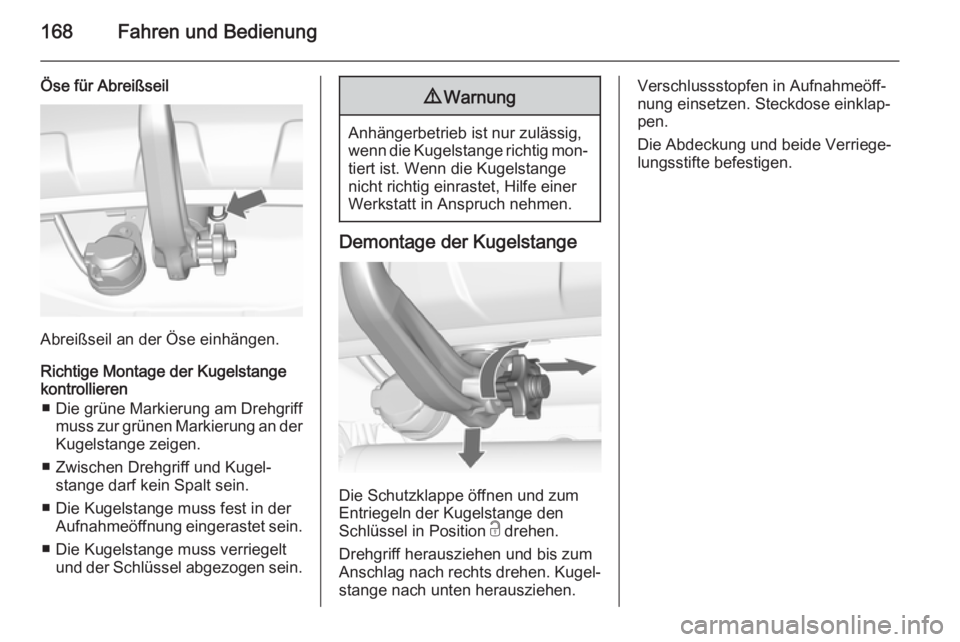

Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
■ Die grüne Markierung am Drehgriff muss zur grünen Markierung an derKugelstange zeigen.
■ Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
■ Die Kugelstange muss fest in der Aufnahmeöffnung eingerastet sein.
■ Die Kugelstange muss verriegelt und der Schlüssel abgezogen sein.
9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐ tiert ist. Wenn die Kugelstange
nicht richtig einrastet, Hilfe einer
Werkstatt in Anspruch nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag nach rechts drehen. Kugel‐
stange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.
Die Abdeckung und beide Verriege‐
lungsstifte befestigen.
Page 171 of 239

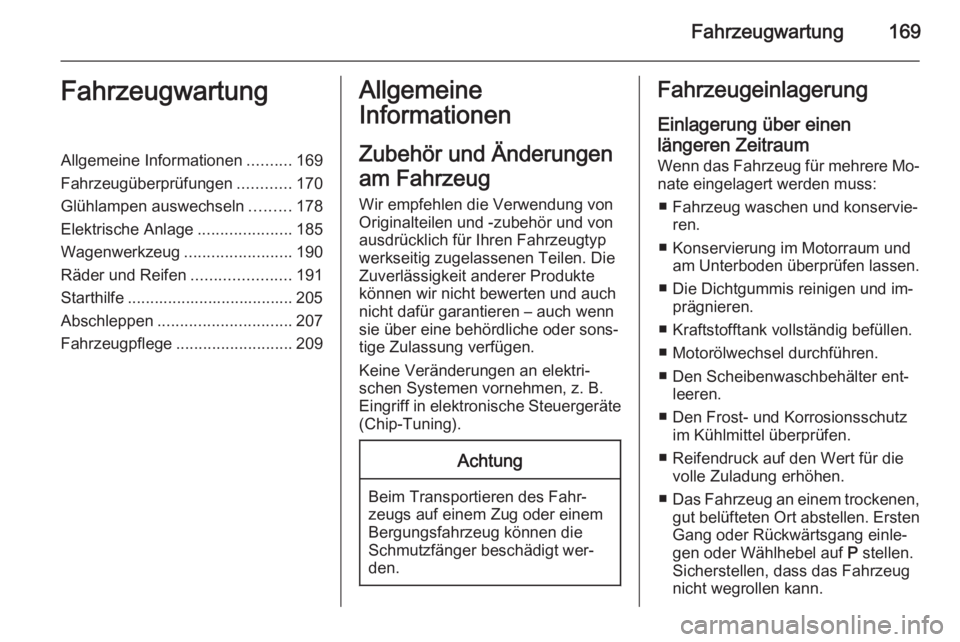

Fahrzeugwartung169FahrzeugwartungAllgemeine Informationen..........169
Fahrzeugüberprüfungen ............170
Glühlampen auswechseln .........178
Elektrische Anlage .....................185
Wagenwerkzeug ........................190
Räder und Reifen ......................191
Starthilfe ..................................... 205
Abschleppen .............................. 207
Fahrzeugpflege .......................... 209Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte (Chip-Tuning).Achtung
Beim Transportieren des Fahr‐zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen
längeren Zeitraum Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
■ Fahrzeug waschen und konservie‐ ren.
■ Konservierung im Motorraum und am Unterboden überprüfen lassen.
■ Die Dichtgummis reinigen und im‐ prägnieren.
■ Kraftstofftank vollständig befüllen.
■ Motorölwechsel durchführen.
■ Den Scheibenwaschbehälter ent‐ leeren.
■ Den Frost- und Korrosionsschutz im Kühlmittel überprüfen.
■ Reifendruck auf den Wert für die volle Zuladung erhöhen.
■ Das Fahrzeug an einem trockenen,
gut belüfteten Ort abstellen. Ersten
Gang oder Rückwärtsgang einle‐
gen oder Wählhebel auf P stellen.
Sicherstellen, dass das Fahrzeug
nicht wegrollen kann.
Page 172 of 239

170Fahrzeugwartung

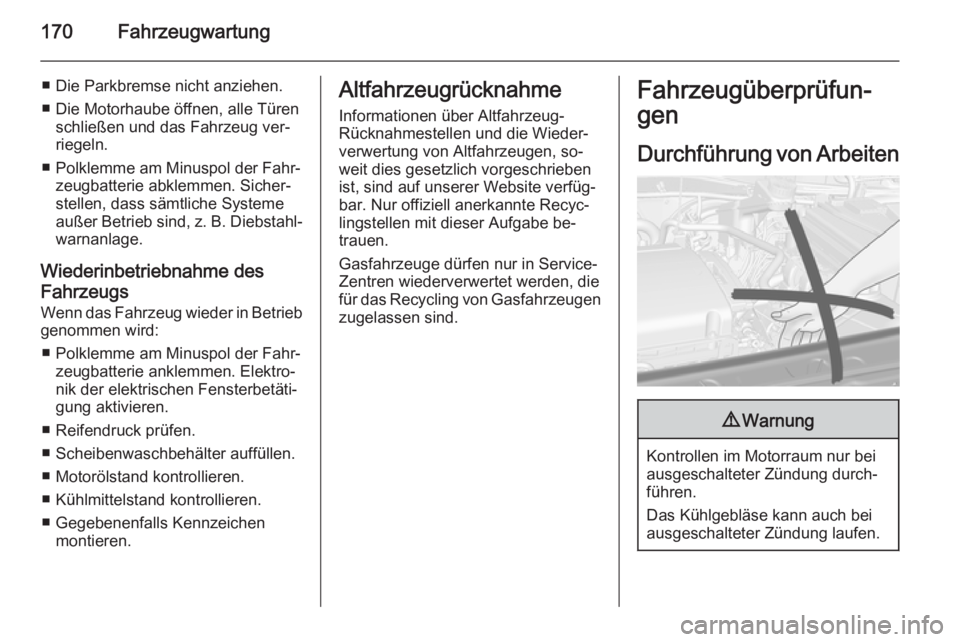

■ Die Parkbremse nicht anziehen.
■ Die Motorhaube öffnen, alle Türen schließen und das Fahrzeug ver‐
riegeln.
■ Polklemme am Minuspol der Fahr‐ zeugbatterie abklemmen. Sicher‐stellen, dass sämtliche Systeme
außer Betrieb sind, z. B. Diebstahl‐ warnanlage.
Wiederinbetriebnahme des
Fahrzeugs Wenn das Fahrzeug wieder in Betrieb
genommen wird:
■ Polklemme am Minuspol der Fahr‐ zeugbatterie anklemmen. Elektro‐nik der elektrischen Fensterbetäti‐
gung aktivieren.
■ Reifendruck prüfen.
■ Scheibenwaschbehälter auffüllen.
■ Motorölstand kontrollieren.
■ Kühlmittelstand kontrollieren.
■ Gegebenenfalls Kennzeichen montieren.Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen, so‐
weit dies gesetzlich vorgeschrieben
ist, sind auf unserer Website verfüg‐
bar. Nur offiziell anerkannte Recyc‐
lingstellen mit dieser Aufgabe be‐
trauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
Page 173 of 239
Fahrzeugwartung1719Gefahr
Zündanlage und Xenon-Schein‐
werfer arbeiten mit sehr hoher
Spannung. Nicht berühren.

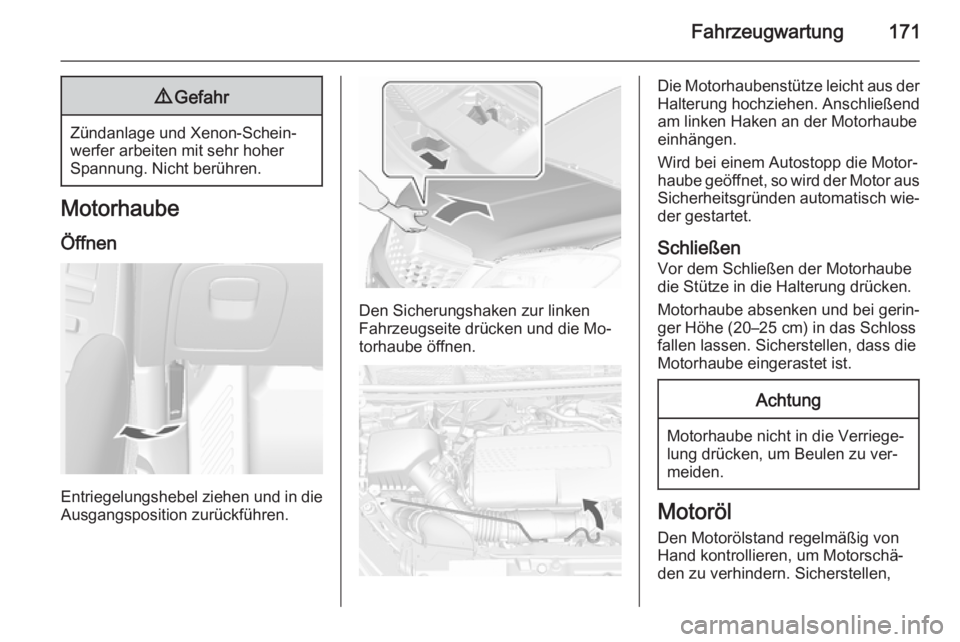

Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die Mo‐ torhaube öffnen.
Die Motorhaubenstütze leicht aus der
Halterung hochziehen. Anschließend
am linken Haken an der Motorhaube
einhängen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu ver‐
meiden.

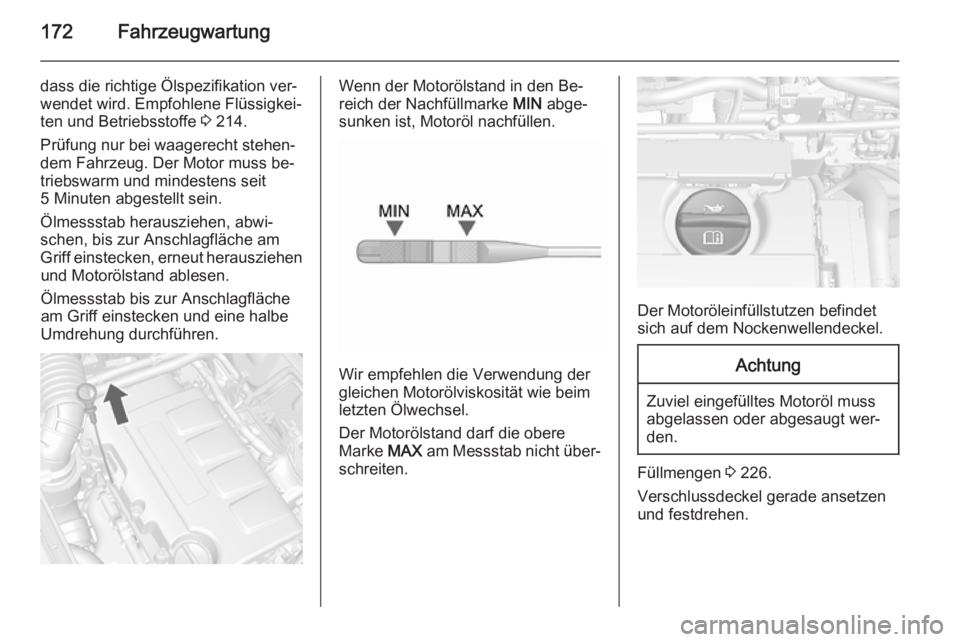

Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Sicherstellen,
Page 174 of 239
172Fahrzeugwartung
dass die richtige Ölspezifikation ver‐
wendet wird. Empfohlene Flüssigkei‐
ten und Betriebsstoffe 3 214.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit
5 Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.Wenn der Motorölstand in den Be‐
reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Wir empfehlen die Verwendung der
gleichen Motorölviskosität wie beim
letzten Ölwechsel.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Der Motoröleinfüllstutzen befindet
sich auf dem Nockenwellendeckel.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Füllmengen 3 226.
Verschlussdeckel gerade ansetzen und festdrehen.
Page 175 of 239

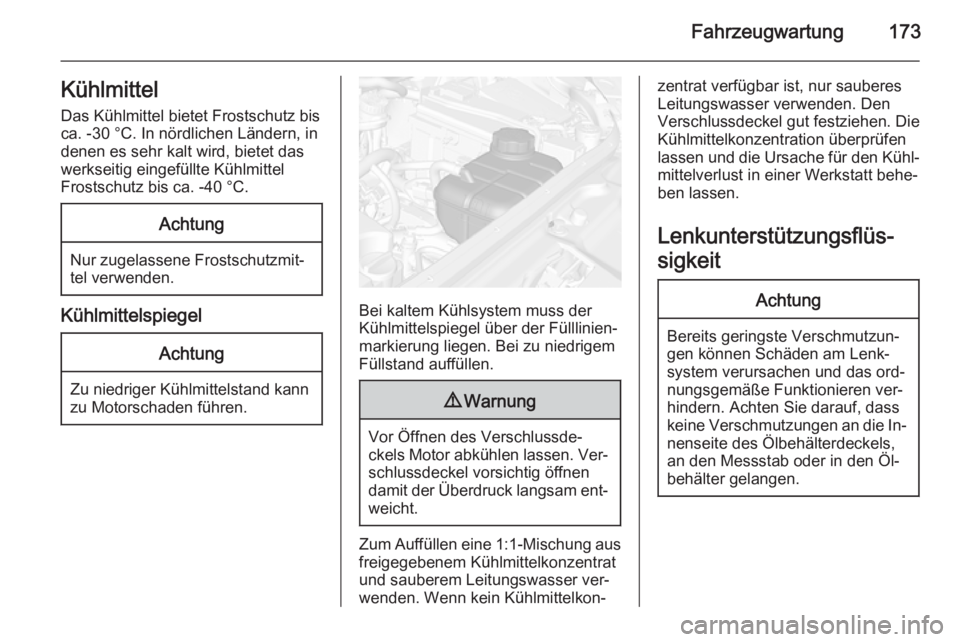

Fahrzeugwartung173KühlmittelDas Kühlmittel bietet Frostschutz bisca. -30 °C. In nördlichen Ländern, in
denen es sehr kalt wird, bietet das
werkseitig eingefüllte Kühlmittel
Frostschutz bis ca. -40 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittelspiegel
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen. Ver‐ schlussdeckel vorsichtig öffnen
damit der Überdruck langsam ent‐
weicht.
Zum Auffüllen eine 1:1-Mischung aus freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser ver‐
wenden. Wenn kein Kühlmittelkon‐
zentrat verfügbar ist, nur sauberes
Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl‐
mittelverlust in einer Werkstatt behe‐
ben lassen.

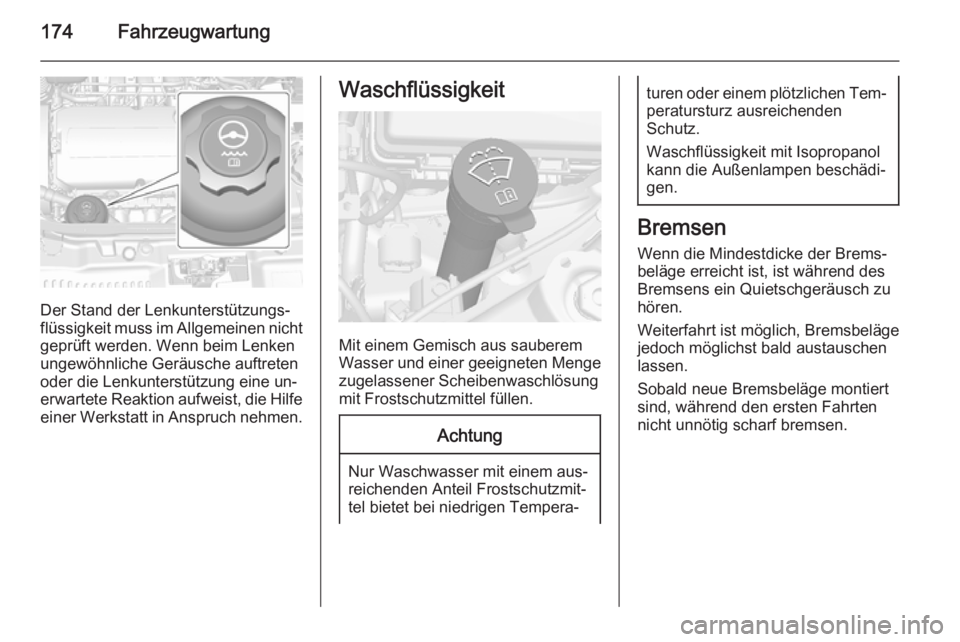

Lenkunterstützungsflüs‐
sigkeitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das ord‐
nungsgemäße Funktionieren ver‐
hindern. Achten Sie darauf, dass keine Verschmutzungen an die In‐ nenseite des Ölbehälterdeckels,
an den Messstab oder in den Öl‐
behälter gelangen.
Page 176 of 239
174Fahrzeugwartung
Der Stand der Lenkunterstützungs‐
flüssigkeit muss im Allgemeinen nicht
geprüft werden. Wenn beim Lenken
ungewöhnliche Geräusche auftreten
oder die Lenkunterstützung eine un‐
erwartete Reaktion aufweist, die Hilfe einer Werkstatt in Anspruch nehmen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
zugelassener Scheibenwaschlösung
mit Frostschutzmittel füllen.
Achtung
Nur Waschwasser mit einem aus‐
reichenden Anteil Frostschutzmit‐
tel bietet bei niedrigen Tempera‐
turen oder einem plötzlichen Tem‐ peratursturz ausreichenden
Schutz.
Waschflüssigkeit mit Isopropanol
kann die Außenlampen beschädi‐
gen.
Bremsen
Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während den ersten Fahrten
nicht unnötig scharf bremsen.
