2015.5 OPEL MERIVA Uživatelská příručka (in Czech)

Úložné prostory63Držáky nápojů
Na středové konzole se nachází
držák nápojů.
Odnímatelný držák nápojů
Držák nápojů lze připevnit buď do horních nebo dolních vodítek
v předním konzole.
Před použitím rám vyklopte z jeho
výchozí polohy.
Poznámky
Pokud je držák pohárku
namontován ve spodním vedení a odnímatelná loketní opěrka
v horním vedení, zajistěte, aby rám
byl sklopen zpět do výchozí polohy
před tím, než kteroukoliv z těchto
součástí pohnete.
Jinak se loketní opěrka a držák
pohárku mohou poškodit, když je
posunete navzájem nad sebe.
Loketní opěrka 3 40.
Nasazení držáku nápojů
Stiskněte tlačítko v přední a zadní
části a vodicí čepy zasuňte do
horního nebo spodního vedení.
Přední tlačítko se musí stisknout
silně.
Uvolněte tlačítka a pohybujte
držákem nápojů dokud se slyšitelně
nezajistí.
Poznámky
Namontujte držák nápojů ve směru
zobrazeném na ilustraci. Jinak se
může stát, že držák nápojů
nezaklesne správně na místo.

64Úložné prostory

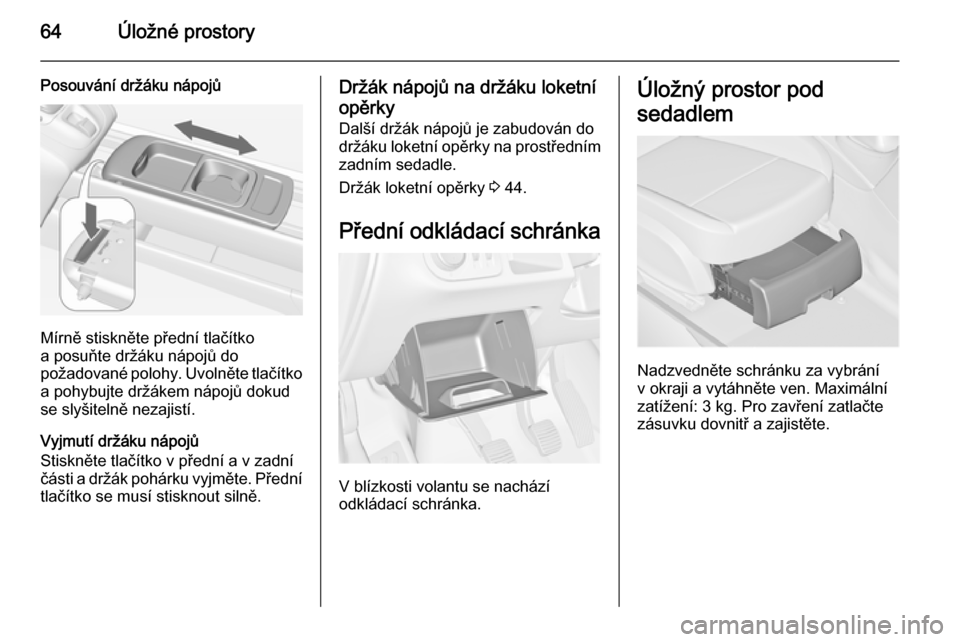

Posouvání držáku nápojů
Mírně stiskněte přední tlačítko
a posuňte držáku nápojů do
požadované polohy. Uvolněte tlačítko
a pohybujte držákem nápojů dokud
se slyšitelně nezajistí.
Vyjmutí držáku nápojů
Stiskněte tlačítko v přední a v zadní
části a držák pohárku vyjměte. Přední
tlačítko se musí stisknout silně.
Držák nápojů na držáku loketní
opěrky Další držák nápojů je zabudován do
držáku loketní opěrky na prostředním
zadním sedadle.
Držák loketní opěrky 3 44.
Přední odkládací schránka
V blízkosti volantu se nachází
odkládací schránka.
Úložný prostor pod
sedadlem
Nadzvedněte schránku za vybrání
v okraji a vytáhněte ven. Maximální
zatížení: 3 kg. Pro zavření zatlačte
zásuvku dovnitř a zajistěte.

Úložné prostory65Odkládací schránka
v loketní opěrce
Odkládací schránka
v odnímatelné loketní opěrce
Stiskněte tlačítko a vyklopte víko
loketní opěrky nahoru. Loketní
opěrka poskytuje úložný prostor.
Loketní opěrku lze také nasadit na
sklopené prostřední zadní sedadlo
3 44.
Zadní nosný systém
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění jízdních kol k výsuvnému nosiči včleněnému do
podlahy vozidla. Přeprava jiných
předmětů není povolena.
Maximální zatížení zadního nosného
systému je 40 kg. Maximální zatížení
jízdním kolem je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,2 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, lze zadní nosný
systém zasunout zpět do podlahy
vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Nepřipevňujte k nosičům na jízdní kola jízdní kola s klikami pedálů
z karbonu. Může dojít k poškození
jízdních kol.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.

66Úložné prostory
Zatáhněte za uvolňovací páčku
směrem nahoru. Systém se uvolní
a bude se rychle pohybovat směrem
ven z nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.
Instalace koncových světel
Nejdříve z prohlubní vyjměte zadní
( 1 ) a poté přední ( 2) koncové světlo.

Úložné prostory67
Zcela otevřete držák světla na zadní
straně koncového světla.
Zatlačte upínací páčku dolů
a potlačte držák světla do uchycení
tak, aby držák zaklesl.
Proveďte tento postup pro obě
koncová světla.
Zkontrolujte pozici kabelu a světla
a ujistěte se, že jsou správně
umístěny a bezpečně zajištěny.
Zajištění zadního nosného
systému
Nejdříve otočte na doraz pravou
blokovací páčku ( 1) a poté levou
blokovací páčku ( 2).

68Úložné prostory
Zadní nosný systém se zajistí, pokudjsou páčky nakloněny o cca 50°. Jinak
není bezpečná funkce zaručena.
Poznámky
Zavřete výklopnou záď.
Vyklopte držák značky vozidla
Vyklopte držák registračního čísla.
Před prvním použitím zadního
nosného systému připevněte
registrační číslo.
Vyklopení úchytů klik pedálů
Vyklopte nahoru jeden nebo oba
úchyty klik pedálů dokud se nezajistí
úhlopříčné podpěry.

Úložné prostory69
Vyjměte upevňovací prvky klik pedálůz úchytů klik pedálů.
Přizpůsobení zadního nosného
systému jízdnímu kolu
Stlačte uvolňovací páčku a vytáhněte
úchyty kol.
Zatlačte na uvolňovací páčku na
upevňovacích popruzích a sejměte
upevňovací popruhy.

70Úložné prostory
Příprava jízdního kola pro
připevnění
Poznámky
Maximální šířka kliky pedálu je
38,3 mm a maximální hloubka je
14,4 mm.
Natočte levý pedál (bez řetězového
kola) kolmo dolu. Pedál na levé klice
pedálu musí být vodorovně.
Přední jízdní kolo musí mít přední kolo na levé straně.
Zadní jízdní kolo musí mít přední kolo
na pravé straně.
Připevnění jízdního kola na
zadní nosný systém
Pomocí otočné rukojeti na úchytu
kliky pedálu přibližně přizpůsobte nastavitelnou jednotku úchytu kliky
pedálu vyčnívání kliky pedálu.
Pokud má jízdní kolo rovnou kliku
pedálu, vyšroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 5).
Pokud má jízdní kolo zakřivenou kliku
pedálu, zašroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 1).
