2015.5 OPEL MERIVA Uživatelská příručka (in Czech)

Péče o vozidlo191
3. Vytáhněte žárovku od držákužárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Na levé straně: zasuňte přední konec do předního blatníku,
posuňte ho dopředu a zasuňte
zadní konec.
Na pravé straně: zasuňte zadní
konec do předního blatníku,
posuňte ho dozadu a zasuňte
přední konec.
Osvětlení registrační
značky1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
3.Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.

192Péče o vozidloOsvětlení interiéruOsvětlení interiéru, lampičky na
čtení Žárovky nechte vyměnit v servisu.
Osvětlení zavazadlového
prostoru Žárovky nechte vyměnit v servisu.
Podsvícení panelu
přístrojů
Žárovky nechte vyměnit v servisu.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
■ vpředu vlevo v motorovém prostoru
■ u vozidla s řízením vlevo - v interiéru, za úložnou schránkou,
nebo, u vozidla s řízením vpravo, za schránkou na rukavice
■ za krytem na levé straně zavazadlového prostoru
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.

Péče o vozidlo193
Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.

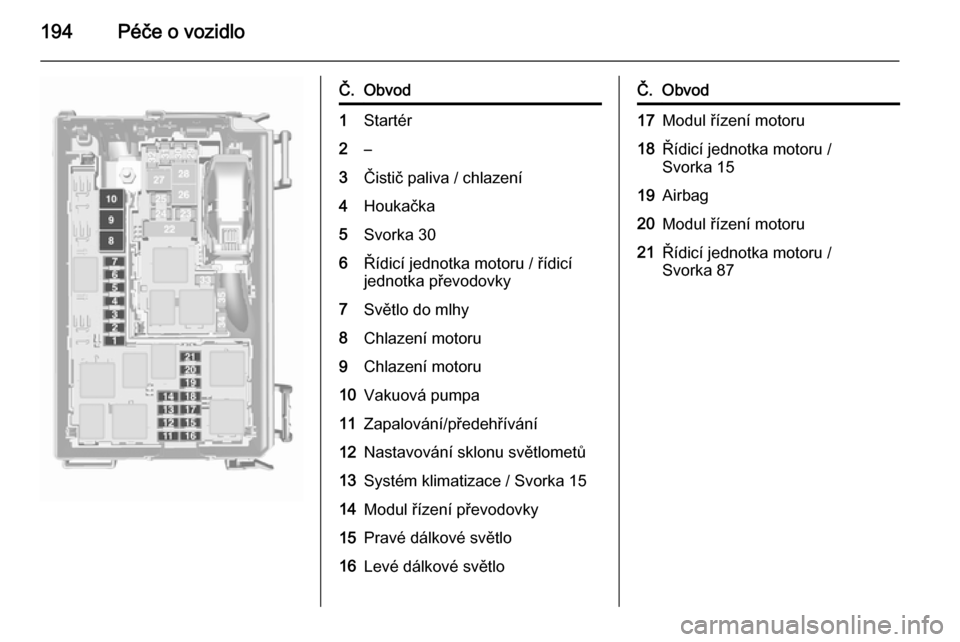

Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt, zvedněte ho nahoru
a sejměte.
Po výměně vadné pojistky zavřete kryt pojistkové skříňky a stlačte ho,
doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

194Péče o vozidlo
Č.Obvod1Startér2–3Čistič paliva / chlazení4Houkačka5Svorka 306Řídicí jednotka motoru / řídicí
jednotka převodovky7Světlo do mlhy8Chlazení motoru9Chlazení motoru10Vakuová pumpa11Zapalování/předehřívání12Nastavování sklonu světlometů13Systém klimatizace / Svorka 1514Modul řízení převodovky15Pravé dálkové světlo16Levé dálkové světloČ.Obvod17Modul řízení motoru18Řídicí jednotka motoru /
Svorka 1519Airbag20Modul řízení motoru21Řídicí jednotka motoru /
Svorka 87

Péče o vozidlo195
Č.Obvod22Elektrická parkovací brzda23Souprava na opravu pneumatik24Palivové čerpadlo25ABS26Vyhřívání zadního skla27ABS28Ventilátor interiéru29Zapalovač cigaret30Systém chlazení31Přední elektricky ovládané okno,levé32Přední elektricky ovládané okno,pravé33Vyhřívání zrcátek34ABS35AirbagPojistková skříňka
v přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku, stlačte jisticí
výčnělky, sklopte schránku dolů
a vyjměte ji.

196Péče o vozidlo
U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete schránku
v palubní desce vozidla, zatáhněte za kryt směrem nahoru a vyjměte jej.
Č.Obvod1Rádio2Displej / sdružený přístroj /
telefon3Rádio4Spínač zapalování / imobilizér5Ostřikovač čelního skla /
ostřikovač zadního skla6Systém centrálního zamykání /
zadní výklopné dveře7Centrální zamykáníČ.Obvod8Displej / sdružený přístroj /
telefon9Vyhřívání volantu10Odemykání levých zadních dveří11Odemykání pravých zadních
dveří12Stropní svítilna13Dešťový snímač / vnitřní zrcátko / vnější zrcátka14–

Péče o vozidlo197Pojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je na levé straně
za krytem v bočním obložení
zavazadlového prostoru. Sejměte
kryt.
Uvolněte čtyři přídržné výčnělky
a sejměte kryt.

198Péče o vozidlo
Č.Obvod1Přizpůsobivé přední světlomety2–3–4–5–6Pravé zadní elektricky ovládané
okno7Přizpůsobivé přední světlomety8Modul pro přívěs / zásuvka pro
přívěs9Bederní opěrka levého sedadla10Levé zadní elektricky ovládané
okno11Parkovací asistent12Elektricky ovládaná sluneční
clona13–14Vyhřívání předních sedadelČ.Obvod15Modul tažného zařízení16Bederní opěrka pravého sedadla17–Nářadí vozidla
Nářadí
Přístup do úložného prostoru získáte
v závislosti na verzi vozidla
uvolněním a otevřením krytu nebo
nadzvednutím krytu.
