2015.5 OPEL MERIVA Īpašnieka rokasgrāmata (in Latvian)

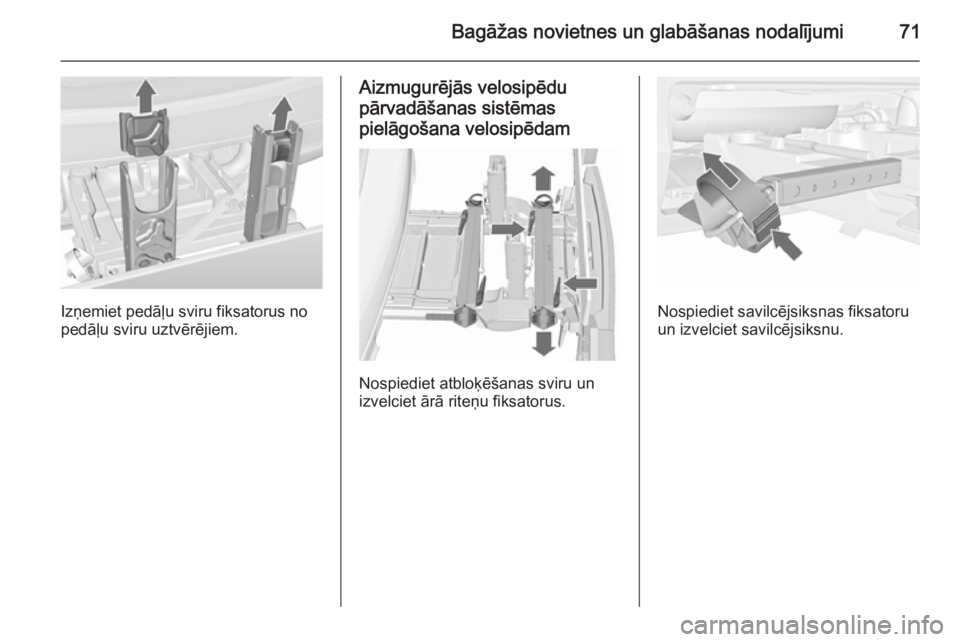

Bagāžas novietnes un glabāšanas nodalījumi71
Izņemiet pedāļu sviru fiksatorus no
pedāļu sviru uztvērējiem.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas
pielāgošana velosipēdam
Nospiediet atbloķēšanas sviru un
izvelciet ārā riteņu fiksatorus.
Nospiediet savilcējsiksnas fiksatoru
un izvelciet savilcējsiksnu.

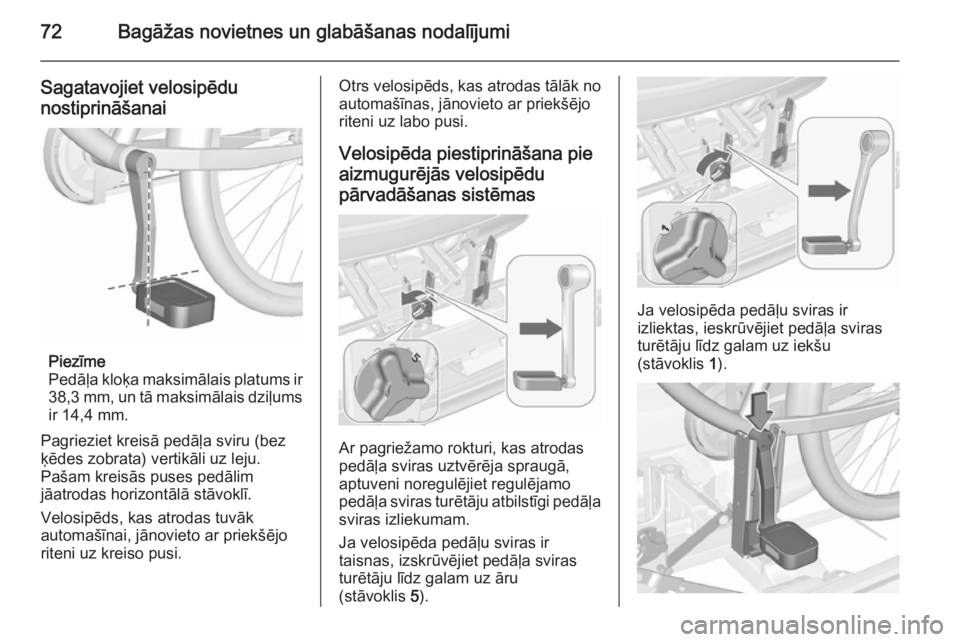

72Bagāžas novietnes un glabāšanas nodalījumi
Sagatavojiet velosipēdunostiprināšanai
Piezīme
Pedāļa kloķa maksimālais platums ir
38,3 mm, un tā maksimālais dziļums ir 14,4 mm.
Pagrieziet kreisā pedāļa sviru (bez
ķēdes zobrata) vertikāli uz leju.
Pašam kreisās puses pedālim
jāatrodas horizontālā stāvoklī.
Velosipēds, kas atrodas tuvāk
automašīnai, jānovieto ar priekšējo
riteni uz kreiso pusi.
Otrs velosipēds, kas atrodas tālāk no
automašīnas, jānovieto ar priekšējo
riteni uz labo pusi.
Velosipēda piestiprināšana pie aizmugurējās velosipēdu
pārvadāšanas sistēmas
Ar pagriežamo rokturi, kas atrodas
pedāļa sviras uztvērēja spraugā,
aptuveni noregulējiet regulējamo
pedāļa sviras turētāju atbilstīgi pedāļa sviras izliekumam.
Ja velosipēda pedāļu sviras ir
taisnas, izskrūvējiet pedāļa sviras
turētāju līdz galam uz āru
(stāvoklis 5).
Ja velosipēda pedāļu sviras ir
izliektas, ieskrūvējiet pedāļa sviras
turētāju līdz galam uz iekšu
(stāvoklis 1).

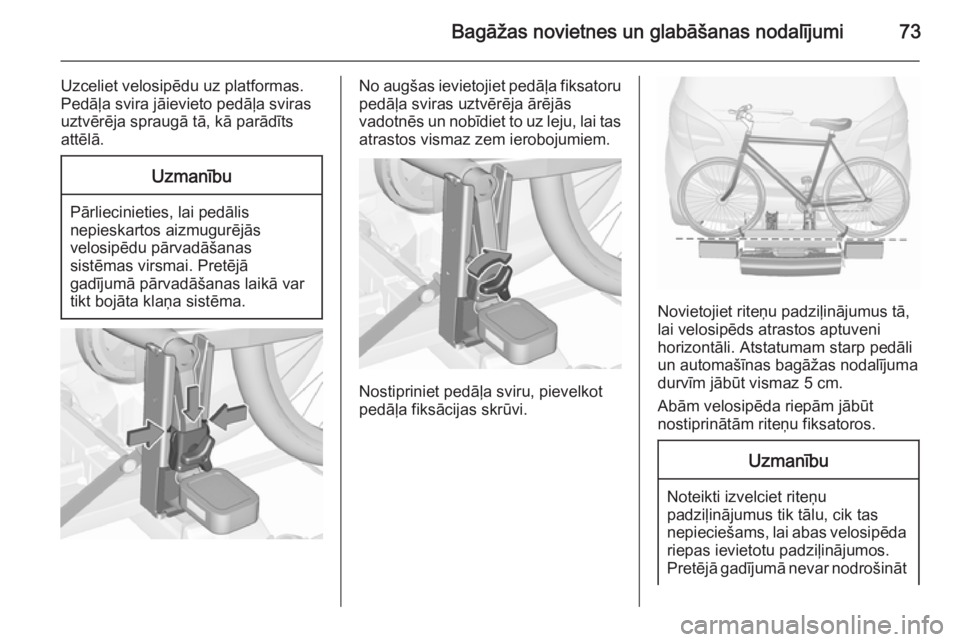

Bagāžas novietnes un glabāšanas nodalījumi73
Uzceliet velosipēdu uz platformas.
Pedāļa svira jāievieto pedāļa sviras
uztvērēja spraugā tā, kā parādīts
attēlā.Uzmanību
Pārliecinieties, lai pedālis
nepieskartos aizmugurējās
velosipēdu pārvadāšanas
sistēmas virsmai. Pretējā
gadījumā pārvadāšanas laikā var
tikt bojāta klaņa sistēma.
No augšas ievietojiet pedāļa fiksatoru pedāļa sviras uztvērēja ārējās
vadotnēs un nobīdiet to uz leju, lai tas
atrastos vismaz zem ierobojumiem.
Nostipriniet pedāļa sviru, pievelkot
pedāļa fiksācijas skrūvi.
Novietojiet riteņu padziļinājumus tā,
lai velosipēds atrastos aptuveni
horizontāli. Atstatumam starp pedāli
un automašīnas bagāžas nodalījuma durvīm jābūt vismaz 5 cm.
Abām velosipēda riepām jābūt
nostiprinātām riteņu fiksatoros.
Uzmanību
Noteikti izvelciet riteņu
padziļinājumus tik tālu, cik tas
nepieciešams, lai abas velosipēda riepas ievietotu padziļinājumos.
Pretējā gadījumā nevar nodrošināt

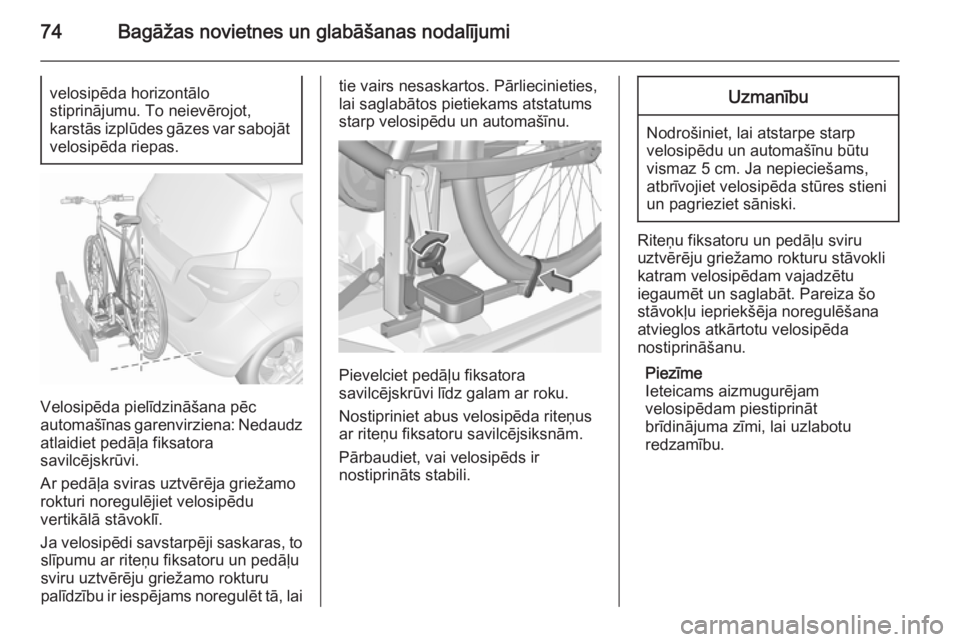

74Bagāžas novietnes un glabāšanas nodalījumivelosipēda horizontālo
stiprinājumu. To neievērojot,
karstās izplūdes gāzes var sabojāt
velosipēda riepas.
Velosipēda pielīdzināšana pēc
automašīnas garenvirziena: Nedaudz atlaidiet pedāļa fiksatora
savilcējskrūvi.
Ar pedāļa sviras uztvērēja griežamo
rokturi noregulējiet velosipēdu
vertikālā stāvoklī.
Ja velosipēdi savstarpēji saskaras, to slīpumu ar riteņu fiksatoru un pedāļu
sviru uztvērēju griežamo rokturu
palīdzību ir iespējams noregulēt tā, lai
tie vairs nesaskartos. Pārliecinieties,
lai saglabātos pietiekams atstatums
starp velosipēdu un automašīnu.
Pievelciet pedāļu fiksatora
savilcējskrūvi līdz galam ar roku.
Nostipriniet abus velosipēda riteņus
ar riteņu fiksatoru savilcējsiksnām.
Pārbaudiet, vai velosipēds ir
nostiprināts stabili.
Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Riteņu fiksatoru un pedāļu sviru
uztvērēju griežamo rokturu stāvokli
katram velosipēdam vajadzētu
iegaumēt un saglabāt. Pareiza šo
stāvokļu iepriekšēja noregulēšana
atvieglos atkārtotu velosipēda
nostiprināšanu.
Piezīme
Ieteicams aizmugurējam
velosipēdam piestiprināt
brīdinājuma zīmi, lai uzlabotu
redzamību.

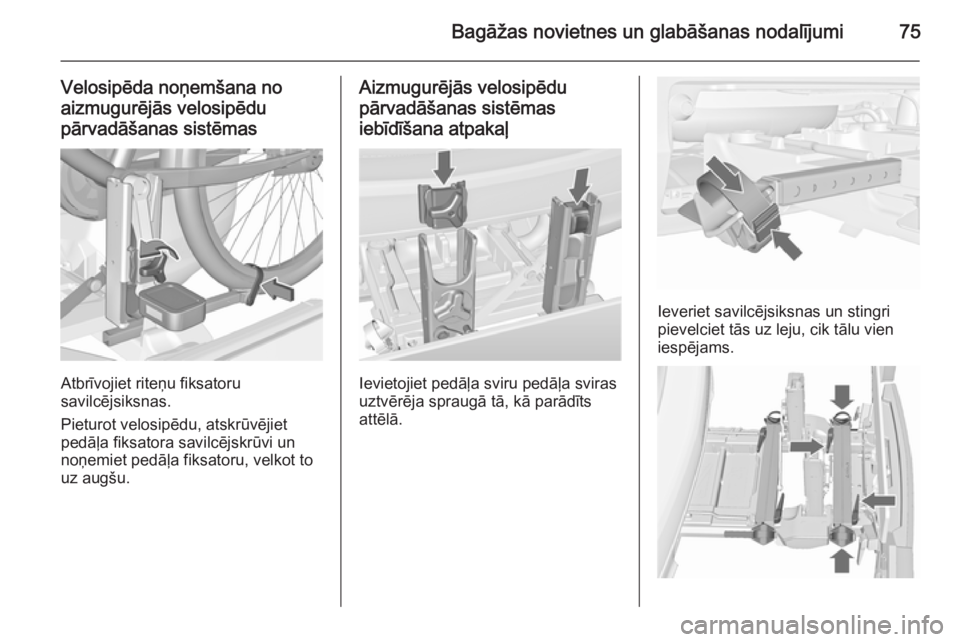

Bagāžas novietnes un glabāšanas nodalījumi75
Velosipēda noņemšana noaizmugurējās velosipēdu
pārvadāšanas sistēmas
Atbrīvojiet riteņu fiksatoru
savilcējsiksnas.
Pieturot velosipēdu, atskrūvējiet
pedāļa fiksatora savilcējskrūvi un noņemiet pedāļa fiksatoru, velkot touz augšu.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas
iebīdīšana atpakaļ
Ievietojiet pedāļa sviru pedāļa sviras
uztvērēja spraugā tā, kā parādīts
attēlā.
Ieveriet savilcējsiksnas un stingri
pievelciet tās uz leju, cik tālu vien
iespējams.

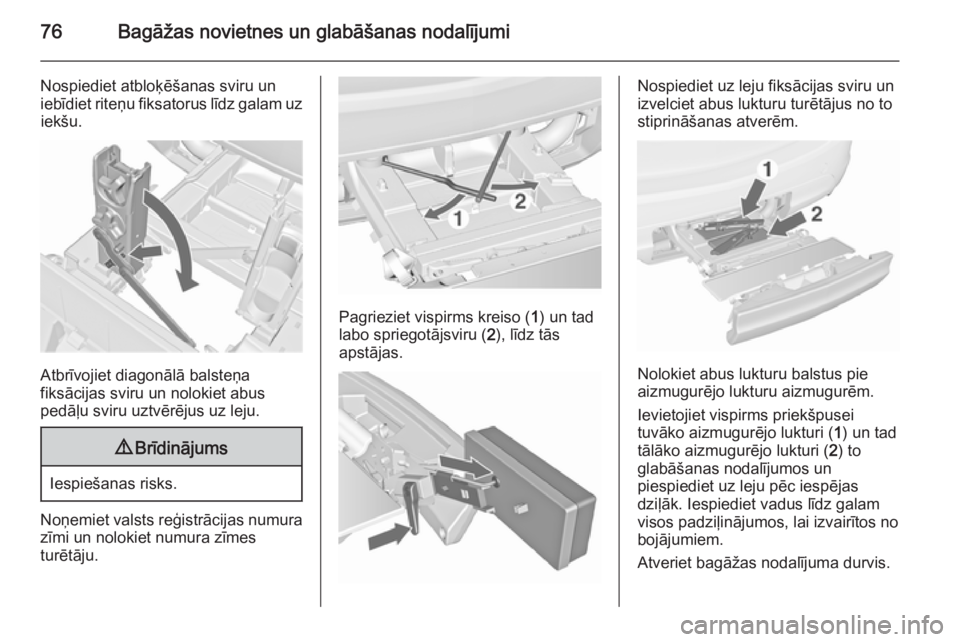

76Bagāžas novietnes un glabāšanas nodalījumi
Nospiediet atbloķēšanas sviru un
iebīdiet riteņu fiksatorus līdz galam uz iekšu.
Atbrīvojiet diagonālā balsteņa
fiksācijas sviru un nolokiet abus
pedāļu sviru uztvērējus uz leju.
9 Brīdinājums
Iespiešanas risks.
Noņemiet valsts reģistrācijas numura
zīmi un nolokiet numura zīmes
turētāju.
Pagrieziet vispirms kreiso ( 1) un tad
labo spriegotājsviru ( 2), līdz tās
apstājas.
Nospiediet uz leju fiksācijas sviru un
izvelciet abus lukturu turētājus no to
stiprināšanas atverēm.
Nolokiet abus lukturu balstus pie
aizmugurējo lukturu aizmugurēm.
Ievietojiet vispirms priekšpusei
tuvāko aizmugurējo lukturi ( 1) un tad
tālāko aizmugurējo lukturi ( 2) to
glabāšanas nodalījumos un
piespiediet uz leju pēc iespējas
dziļāk. Iespiediet vadus līdz galam
visos padziļinājumos, lai izvairītos no
bojājumiem.
Atveriet bagāžas nodalījuma durvis.

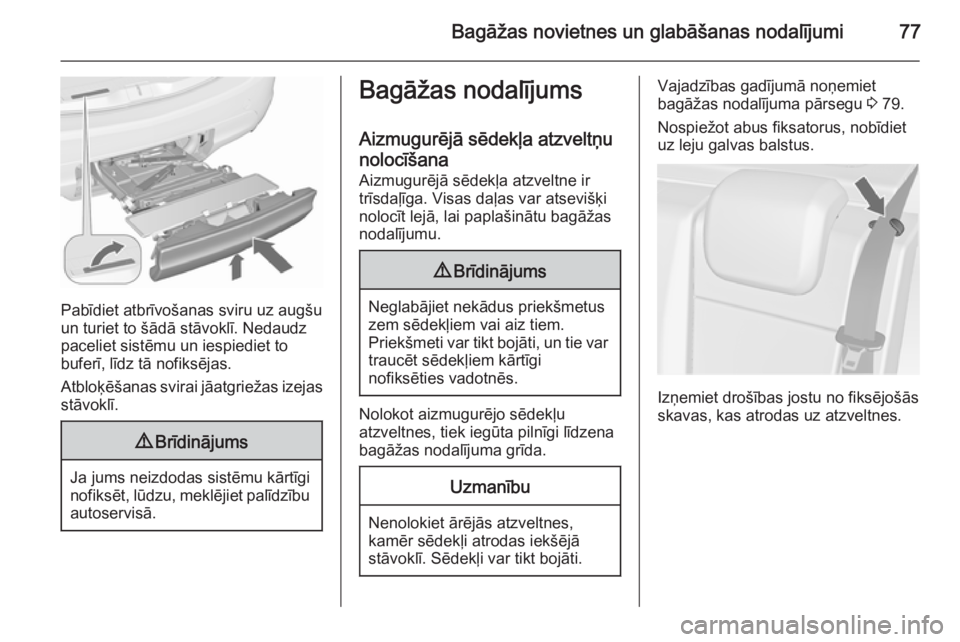

Bagāžas novietnes un glabāšanas nodalījumi77
Pabīdiet atbrīvošanas sviru uz augšu
un turiet to šādā stāvoklī. Nedaudz
paceliet sistēmu un iespiediet to
buferī, līdz tā nofiksējas.
Atbloķēšanas svirai jāatgriežas izejas stāvoklī.
9 Brīdinājums
Ja jums neizdodas sistēmu kārtīgi
nofiksēt, lūdzu, meklējiet palīdzību
autoservisā.
Bagāžas nodalījums
Aizmugurējā sēdekļa atzveltņu nolocīšana
Aizmugurējā sēdekļa atzveltne ir
trīsdaļīga. Visas daļas var atsevišķi
nolocīt lejā, lai paplašinātu bagāžas
nodalījumu.9 Brīdinājums
Neglabājiet nekādus priekšmetus
zem sēdekļiem vai aiz tiem.
Priekšmeti var tikt bojāti, un tie var traucēt sēdekļiem kārtīgi
nofiksēties vadotnēs.
Nolokot aizmugurējo sēdekļu
atzveltnes, tiek iegūta pilnīgi līdzena
bagāžas nodalījuma grīda.
Uzmanību
Nenolokiet ārējās atzveltnes,
kamēr sēdekļi atrodas iekšējā
stāvoklī. Sēdekļi var tikt bojāti.
Vajadzības gadījumā noņemiet
bagāžas nodalījuma pārsegu 3 79.
Nospiežot abus fiksatorus, nobīdiet
uz leju galvas balstus.
Izņemiet drošības jostu no fiksējošās
skavas, kas atrodas uz atzveltnes.

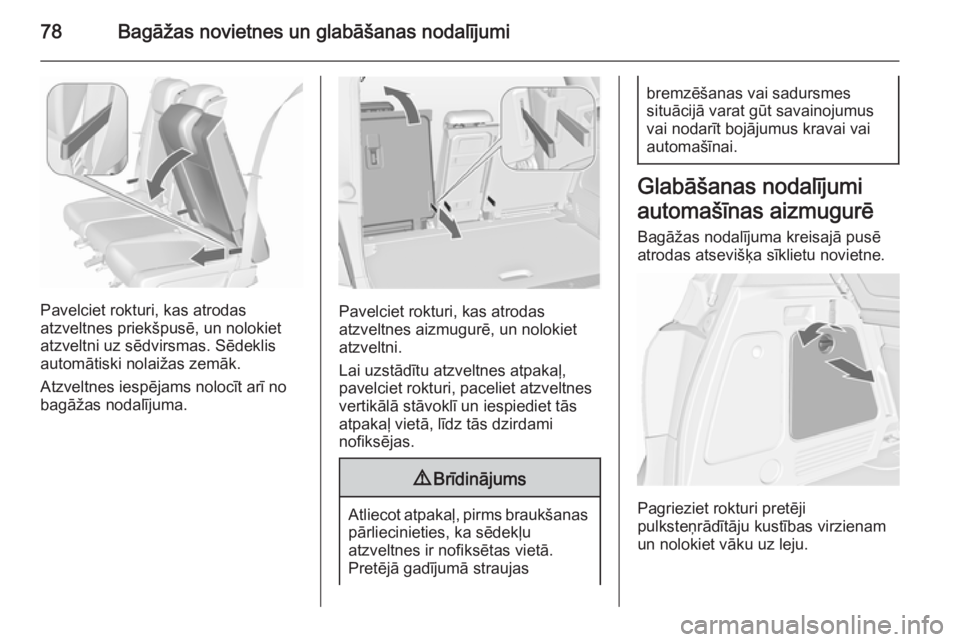

78Bagāžas novietnes un glabāšanas nodalījumi
Pavelciet rokturi, kas atrodas
atzveltnes priekšpusē, un nolokiet
atzveltni uz sēdvirsmas. Sēdeklis
automātiski nolaižas zemāk.
Atzveltnes iespējams nolocīt arī no
bagāžas nodalījuma.Pavelciet rokturi, kas atrodas
atzveltnes aizmugurē, un nolokiet
atzveltni.
Lai uzstādītu atzveltnes atpakaļ,
pavelciet rokturi, paceliet atzveltnes
vertikālā stāvoklī un iespiediet tās
atpakaļ vietā, līdz tās dzirdami
nofiksējas.
9 Brīdinājums
Atliecot atpakaļ, pirms braukšanas
pārliecinieties, ka sēdekļu
atzveltnes ir nofiksētas vietā.
Pretējā gadījumā straujas
bremzēšanas vai sadursmes
situācijā varat gūt savainojumus
vai nodarīt bojājumus kravai vai
automašīnai.
Glabāšanas nodalījumi
automašīnas aizmugurē Bagāžas nodalījuma kreisajā pusē
atrodas atsevišķa sīklietu novietne.
Pagrieziet rokturi pretēji
pulksteņrādītāju kustības virzienam
un nolokiet vāku uz leju.
