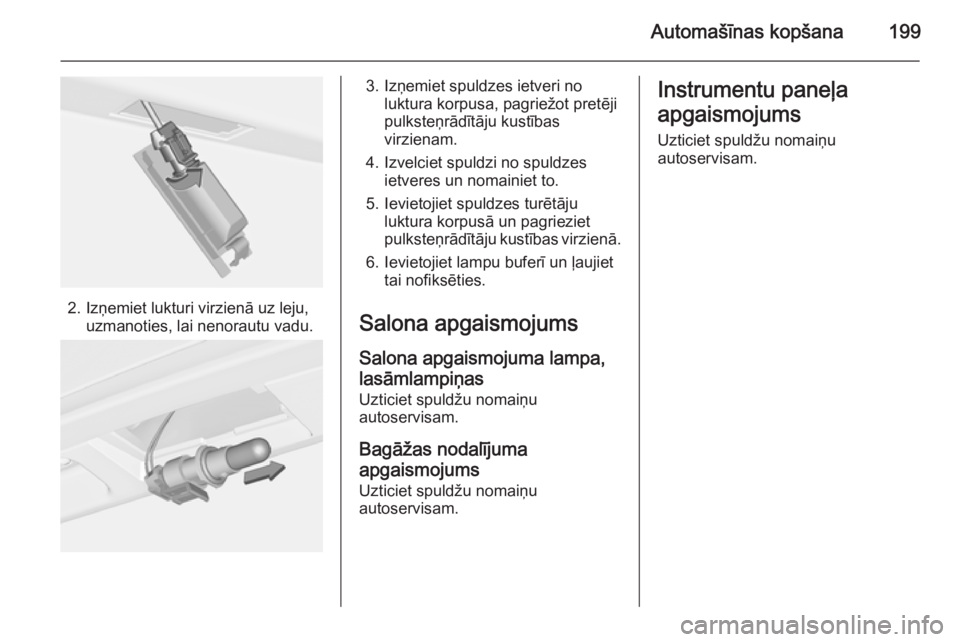

Automašīnas kopšana199
2. Izņemiet lukturi virzienā uz leju,uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri noluktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Salona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas Uzticiet spuldžu nomaiņuautoservisam.
Bagāžas nodalījuma
apgaismojums Uzticiet spuldžu nomaiņu
autoservisam.Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.

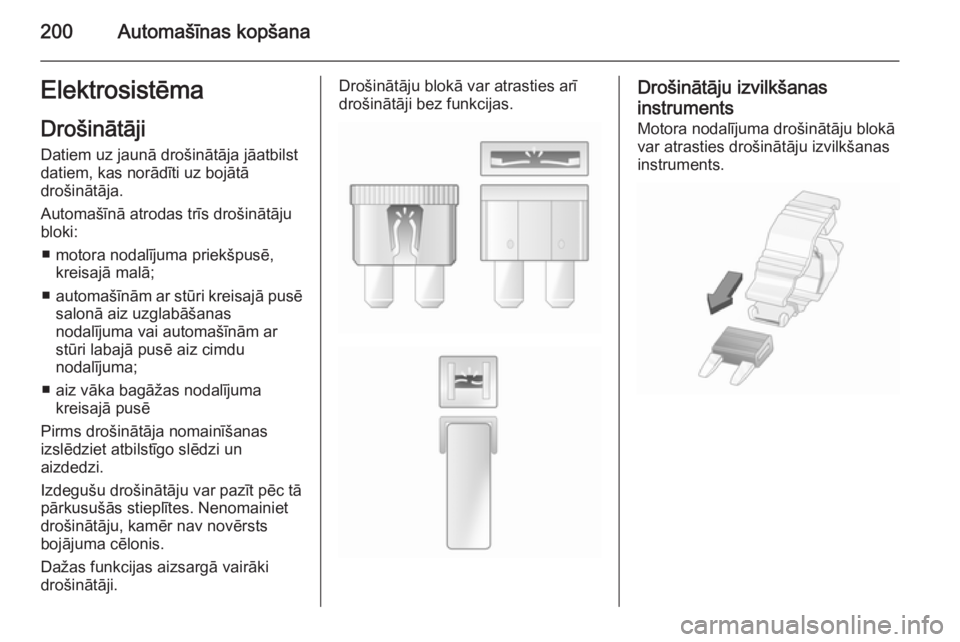

200Automašīnas kopšanaElektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
■ motora nodalījuma priekšpusē, kreisajā malā;
■ automašīnām ar stūri kreisajā pusē
salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
■ aiz vāka bagāžas nodalījuma kreisajā pusē
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.Drošinātāju izvilkšanas
instruments Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.

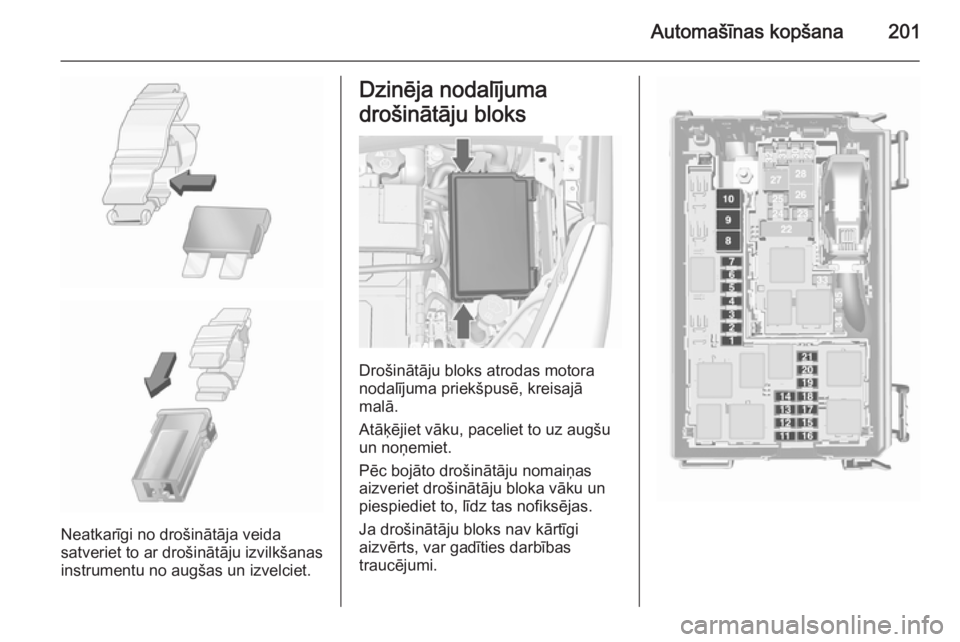

Automašīnas kopšana201
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atāķējiet vāku, paceliet to uz augšu
un noņemiet.
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.

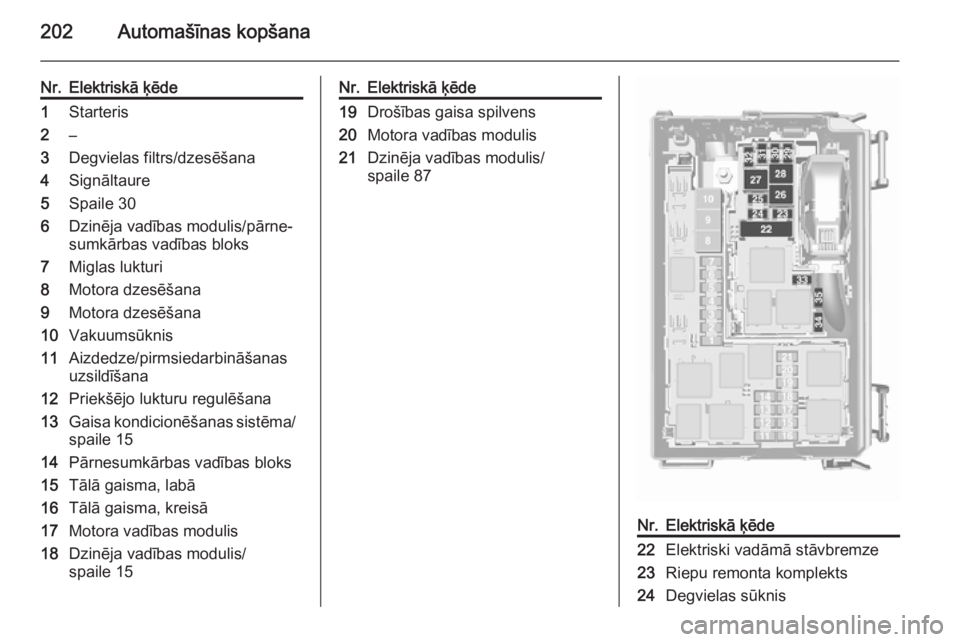

202Automašīnas kopšana
Nr.Elektriskā ķēde1Starteris2–3Degvielas filtrs/dzesēšana4Signāltaure5Spaile 306Dzinēja vadības modulis/pārne‐
sumkārbas vadības bloks7Miglas lukturi8Motora dzesēšana9Motora dzesēšana10Vakuumsūknis11Aizdedze/pirmsiedarbināšanas
uzsildīšana12Priekšējo lukturu regulēšana13Gaisa kondicionēšanas sistēma/ spaile 1514Pārnesumkārbas vadības bloks15Tālā gaisma, labā16Tālā gaisma, kreisā17Motora vadības modulis18Dzinēja vadības modulis/
spaile 15Nr.Elektriskā ķēde19Drošības gaisa spilvens20Motora vadības modulis21Dzinēja vadības modulis/
spaile 87Nr.Elektriskā ķēde22Elektriski vadāmā stāvbremze23Riepu remonta komplekts24Degvielas sūknis

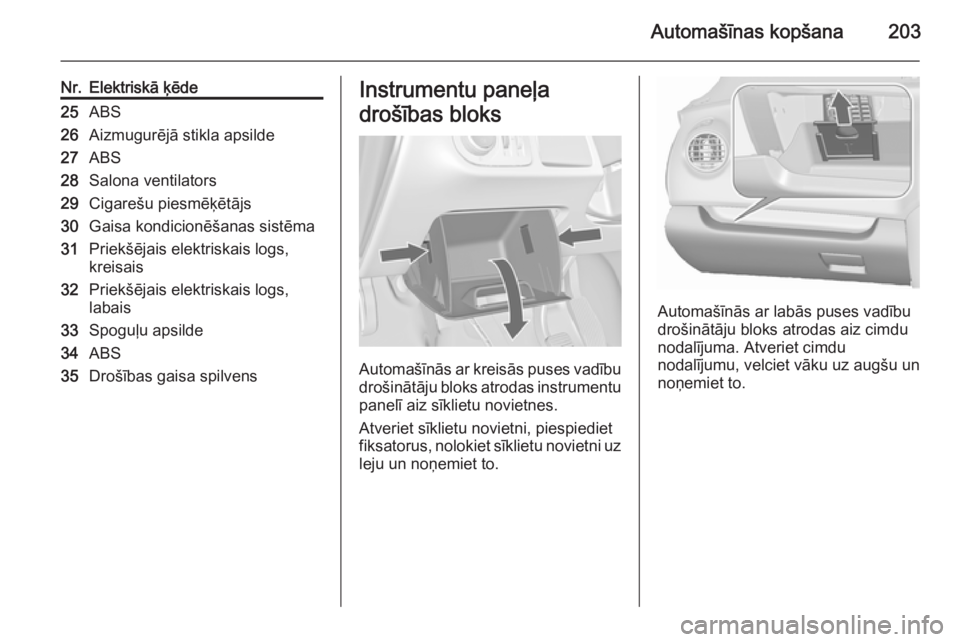

Automašīnas kopšana203
Nr.Elektriskā ķēde25ABS26Aizmugurējā stikla apsilde27ABS28Salona ventilators29Cigarešu piesmēķētājs30Gaisa kondicionēšanas sistēma31Priekšējais elektriskais logs,
kreisais32Priekšējais elektriskais logs,
labais33Spoguļu apsilde34ABS35Drošības gaisa spilvensInstrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni, piespiediet
fiksatorus, nolokiet sīklietu novietni uz leju un noņemiet to.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu, velciet vāku uz augšu un
noņemiet to.

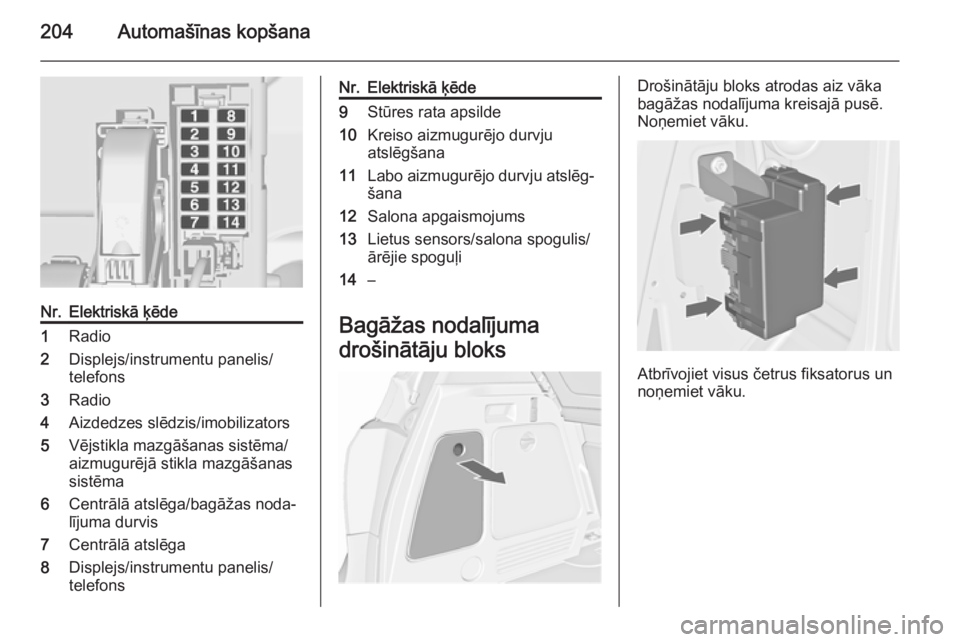

204Automašīnas kopšana
Nr.Elektriskā ķēde1Radio2Displejs/instrumentu panelis/
telefons3Radio4Aizdedzes slēdzis/imobilizators5Vējstikla mazgāšanas sistēma/
aizmugurējā stikla mazgāšanas
sistēma6Centrālā atslēga/bagāžas noda‐
lījuma durvis7Centrālā atslēga8Displejs/instrumentu panelis/
telefonsNr.Elektriskā ķēde9Stūres rata apsilde10Kreiso aizmugurējo durvju
atslēgšana11Labo aizmugurējo durvju atslēg‐
šana12Salona apgaismojums13Lietus sensors/salona spogulis/
ārējie spoguļi14–
Bagāžas nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas aiz vāka
bagāžas nodalījuma kreisajā pusē.
Noņemiet vāku.
Atbrīvojiet visus četrus fiksatorus un
noņemiet vāku.

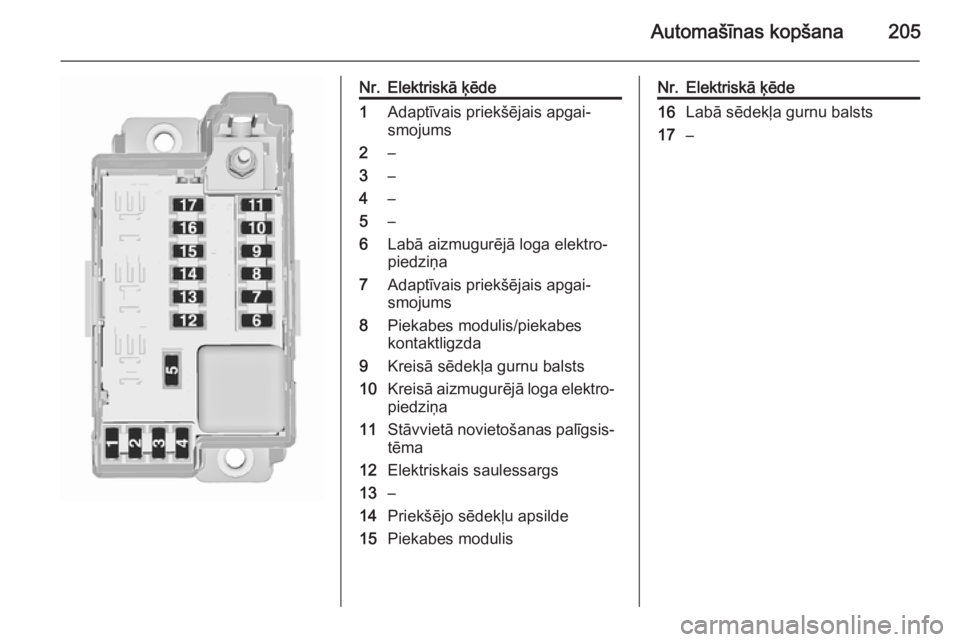

Automašīnas kopšana205
Nr.Elektriskā ķēde1Adaptīvais priekšējais apgai‐
smojums2–3–4–5–6Labā aizmugurējā loga elektro‐
piedziņa7Adaptīvais priekšējais apgai‐
smojums8Piekabes modulis/piekabes
kontaktligzda9Kreisā sēdekļa gurnu balsts10Kreisā aizmugurējā loga elektro‐
piedziņa11Stāvvietā novietošanas palīgsis‐ tēma12Elektriskais saulessargs13–14Priekšējo sēdekļu apsilde15Piekabes modulisNr.Elektriskā ķēde16Labā sēdekļa gurnu balsts17–

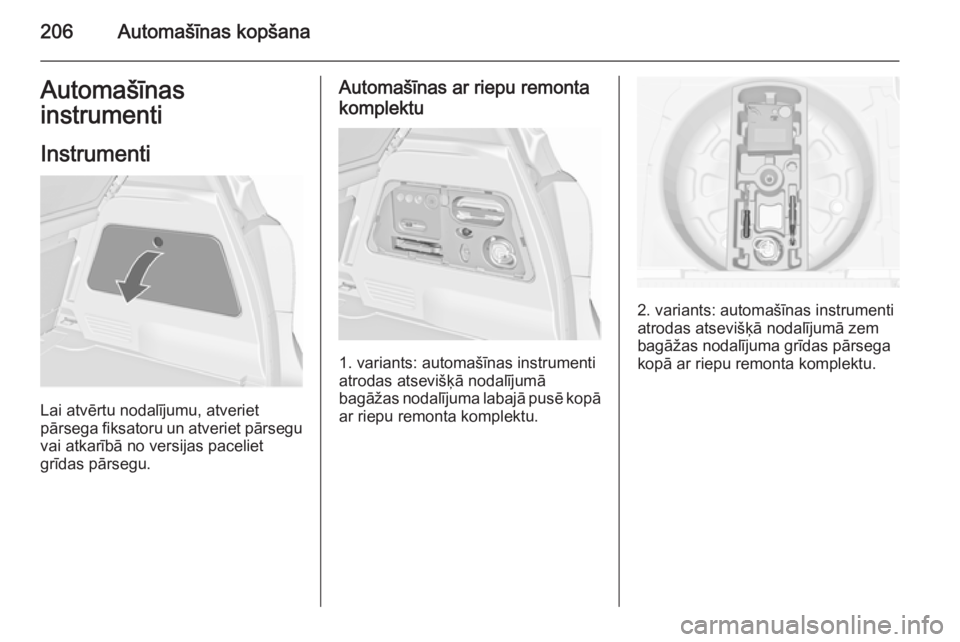

206Automašīnas kopšanaAutomašīnas
instrumenti
Instrumenti
Lai atvērtu nodalījumu, atveriet
pārsega fiksatoru un atveriet pārsegu vai atkarībā no versijas paceliet
grīdas pārsegu.
Automašīnas ar riepu remonta
komplektu
1. variants: automašīnas instrumenti
atrodas atsevišķā nodalījumā
bagāžas nodalījuma labajā pusē kopā
ar riepu remonta komplektu.
2. variants: automašīnas instrumenti
atrodas atsevišķā nodalījumā zem
bagāžas nodalījuma grīdas pārsega
kopā ar riepu remonta komplektu.
