Depozitarea79
Trageţi capacul din ghidajele laterale.
Fixarea copertinei
Angrenaţi capacul în ghidajele laterale şi rabateţi-l. Ataşaţi curele de reţinere de hayon.
Sports Tourer, Country Tourer Închiderea copertinei
Trageţi copertina către spate utilizând mânerul până când se fixează în
opritor.
Deschiderea copertinei
Împingeţi în jos mânerul de la capătul
copertinei. Aceasta este retractată
automat.
Demontarea copertinei
Deschideţi copertina portbagajului.
Trageţi în sus maneta de deblocare
din dreapta şi menţineţi-o în poziţie. Ridicaţi mai întâi partea dreaptă acopertinei şi scoateţi-o din suporturi.
Copertina demontată poate fi
păstrată sub podeaua portbagajului
3 84.
Montarea copertinei
Introduceţi partea stângă a copertinei portbagajului în nişa din partea
stângă, ridicaţi în sus şi menţineţi în

80Depozitarea
poziţie maneta de deblocare,
introduceţi partea dreaptă a
copertinei în nişă şi fixaţi-o în poziţie.
Parasolar în hayon
Pentru a acoperi complet portbagajul,
montaţi parasolarul în patru puncte
de fixare pe interiorul hayonului.
Capac spaţiu depozitare
din podeaua portbagajului
Mocheta glisantă a
portbagajului (FlexFloor)
Pentru o amenajare convenabilă a
portbagajului, mocheta portbagajului
poate fi scoasă prin tragere.
Scoaterea prin tragere a mochetei
portbagajului
■ Ridicaţi podeaua, trăgând uşor de mâner, până când rolele cu arc ies
pe fiecare parte.■ Apăsaţi butonul de sub mâner şi trageţi pentru a scoate mocheta
până se cuplează.
Încărcaţi podeaua în această poziţie.
Glisarea la loc în portbagaj ■ Apăsaţi butonul de sub mâner şi glisaţi la loc mocheta portbagajului
până când cuplează în poziţia de
capăt.
Lăsaţi mocheta portbagajului în
poziţie ridicată cât timp este
încărcată.
Pentru a readuce mocheta
portbagajului în poziţia sa iniţială
după descărcare

Depozitarea81
■ Ridicaţi uşor mochetaportbagajului. Răsuciţi mânerul
către faţă (1) şi împingeţi în jos
manual rola cu arc pe fiecare parte
(2). Ambele role cu arc trebuie să
cupleze pe poziţie.
■ Coborâţi mocheta portbagajului (3).
Mocheta portbagajului poate fi
încărcată cu max. 120 kg. Aceasta
este prevăzută cu o etichetă de
avertizare.
Fixaţi obiectele cu chingile de
amarare ataşate de inelele de
amarare 3 81. Instrucţiuni
referitoare la încărcare 3 88.9 Avertisment
Nu încărcaţi sau descărcaţi
portbagajul folosind mocheta
glisabilă atunci când autovehiculul
este parcat în pantă, deoarece
mocheta portbagajului se poate
deplasa fără control către poziţiile
de capăt de cursă.
Ridicaţi sau coborâţi capacul
podelei numai când nu este
încărcat. Pericol de rănire.
Pentru acces la roata de rezervă sau
setul pentru depanarea anvelopelor,
ridicaţi mocheta portbagajului şi
ataşaţi chinga de fixare la muchia
superioară a degajării hayonului.
Ridicaţi şi ataşaţi mocheta fără
încărcătură.
Inelele de amarare
Ochiurile de prindere sunt concepute
pentru fixarea obiectelor împotriva
alunecării, cum ar fi benzile de fixare
sau plasa de bagaje.
Sistemul de managemental zonei de depozitare
FlexOrganizer este un sistem flexibil
pentru împărţirea portbagajului.
Sistemul este alcătuit din:
■ adaptoare
■ buzunare din plasă

82Depozitarea
■ cârlige
■ cutie service
■ setul de chingi
Componentele sunt montate pe şine de ghidare din panourile laterale, prin
intermediul adaptoarelor şi cârligelor.
Instalarea adaptoarelor pe şine
Rabataţi în jos plăcuţa de manevrare, introduceţi adaptorul în canelura
superioară şi inferioară a şinei şi
deplasaţi în poziţia dorită. Rotiţi în sus
plăcuţa de manevrare pentru a bloca
adaptorul. Pentru demontare, rotiţi în
jos plăcuţa de manevrare şi trageţi
afară din şină.
Plasă de compartimentare reglabilă
Introduceţi adaptoarele în şine în
poziţia dorită. Apropiaţi cele două
părţi ale tijelor plasei.
Pentru instalare, apăsaţi puţin tijele şi
introduceţi-le în fantele aferente din
adaptoare.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.
Buzunare-plasă
Introduceţi adaptoarele în şine în
poziţia dorită. Buzunarele plasă pot fi
agăţate de adaptoare.

Depozitarea83

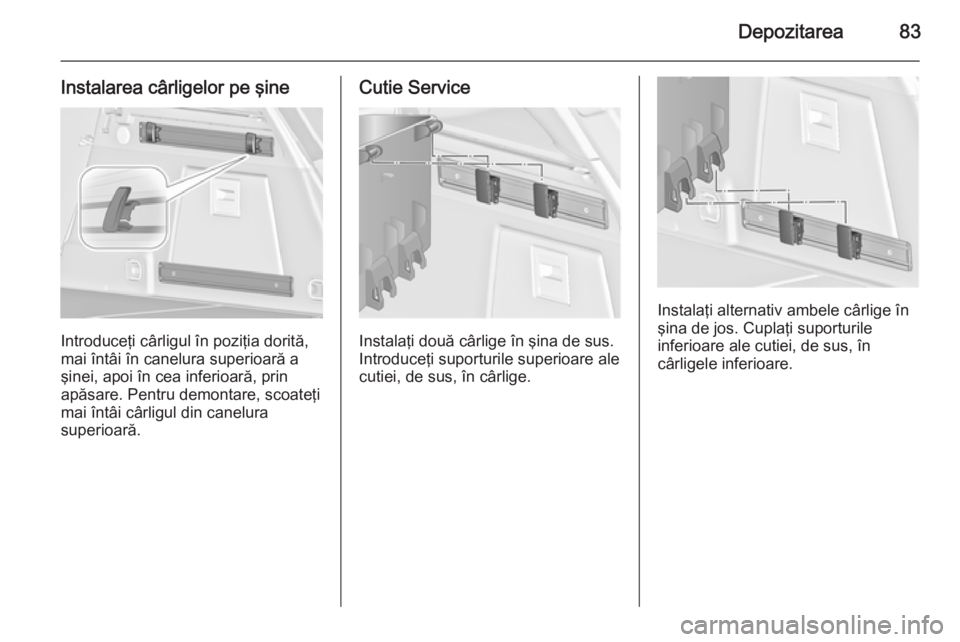

Instalarea cârligelor pe şine
Introduceţi cârligul în poziţia dorită,
mai întâi în canelura superioară a
şinei, apoi în cea inferioară, prin
apăsare. Pentru demontare, scoateţi
mai întâi cârligul din canelura
superioară.
Cutie Service
Instalaţi două cârlige în şina de sus.
Introduceţi suporturile superioare ale
cutiei, de sus, în cârlige.
Instalaţi alternativ ambele cârlige în şina de jos. Cuplaţi suporturile
inferioare ale cutiei, de sus, în
cârligele inferioare.

84Depozitarea

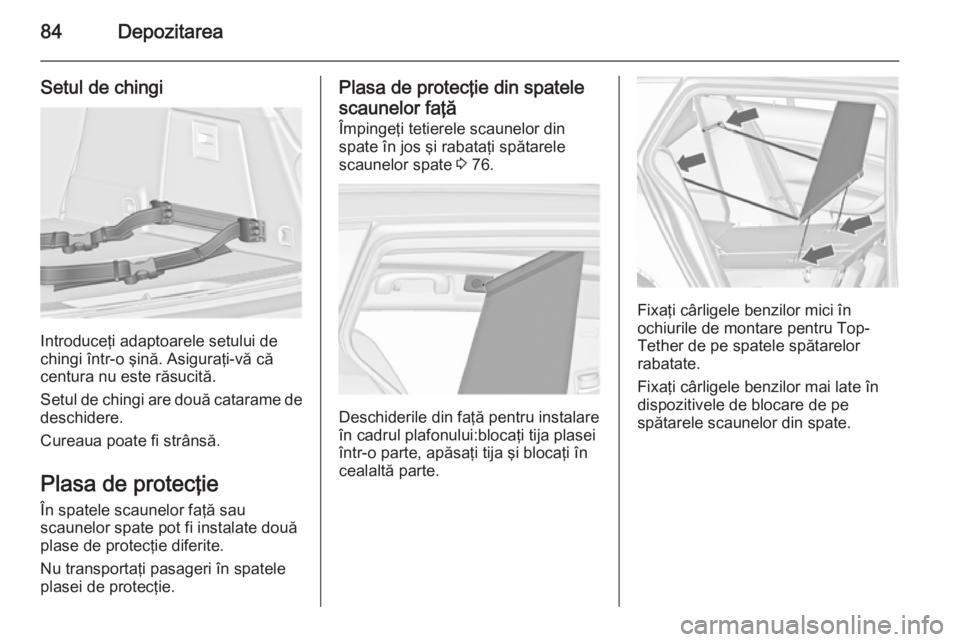

Setul de chingi
Introduceţi adaptoarele setului de
chingi într-o şină. Asiguraţi-vă că
centura nu este răsucită.
Setul de chingi are două catarame de
deschidere.
Cureaua poate fi strânsă.
Plasa de protecţie
În spatele scaunelor faţă sau
scaunelor spate pot fi instalate două
plase de protecţie diferite.
Nu transportaţi pasageri în spatele
plasei de protecţie.
Plasa de protecţie din spatele
scaunelor faţă
Împingeţi tetierele scaunelor din
spate în jos şi rabataţi spătarele
scaunelor spate 3 76.
Deschiderile din faţă pentru instalare
în cadrul plafonului:blocaţi tija plasei într-o parte, apăsaţi tija şi blocaţi în
cealaltă parte.
Fixaţi cârligele benzilor mici în
ochiurile de montare pentru Top-
Tether de pe spatele spătarelor
rabatate.
Fixaţi cârligele benzilor mai late în
dispozitivele de blocare de pe
spătarele scaunelor din spate.

Depozitarea85
Casetă pentru plasa de
protecţie în spatele scaunelor
spate
Trageţi plasa afară din casetă şi
blocaţi tija plasei pe o parte în
deschiderea pentru instalare în spate
din bordura plafonului. Apăsaţi tija şi
blocaţi în cealaltă parte.
Scoaterea casetei
Înfăşuraţi plasa de protecţie.
Scoateţi copertina portbagajului
3 78.
Pentru deblocare, rotiţi încet caseta
către spate şi trageţi-o în sus din
dispozitivele de fixare.
Instalarea casetei
Scoateţi copertina portbagajului.Introduceţi caseta în dispozitivele de
fixare de pe partea dreaptă şi stângă. Ţineţi cont, pentru ghidare, de
semnele de pe casetă L (partea
stângă) şi R (partea dreaptă).
Rotiţi puţin caseta către faţă pentru a
o bloca.
Depozitarea plaselor de
protecţie şi a copertinei
portbagajului Caseta pentru plasa de protecţie faţă
şi spate poate fi depozitată împreună cu copertina portbagajului sub
podeaua portbagajului.

86Depozitarea
Deschideţi podeaua portbagajului
trăgând mânerul. Pliaţi şi aşezaţi
podeaua după scaunele spate.
Aşezaţi copertina portbagajului cu
partea de sus în jos şi cu maneta de deblocare în spaţiul din zona
anterioară a lateralei dreapta.
Triunghiul reflectorizant Hatchback cu 5 portiere/
Limuzină cu 4 portiere
Depozitaţi triunghiului reflectorizant
în spaţiul din spatele chingii din
partea dreaptă a portbagajului.
Sports Tourer, Country Tourer
Depozitaţi triunghiul reflectorizant în
spaţiul din spatele chingilor în
interiorul hayonului.
