Page 185 of 291

Вождение и управление автомобилем183
Автомобили с системой помощи
при парковке передним или задним
ходом оснащены кнопкой r.
Автомобили с системой помощи
при парковке передним и задним
ходом и расширенной системой по‐ мощи при парковке можно опоз‐
нать по кнопке D.
Расширенная система помощи при парковке, см. раздел ниже.
Включение и отключение
При включении передачи заднего
хода система облегчения парковки
передним и задним ходом вклю‐
чается автоматически.
Горение светодиода в кнопке сис‐
темы помощи при парковке r или
D указывает на готовность сис‐
темы к работе.
Систему облегчения парковки пе‐
редним ходом также можно вклю‐
чить на скорости до 11 км/ч кратко‐
временным нажатием клавиши вы‐ ключателя.
Если в цикле зажигания один раз
нажать клавишу r или D, сис‐
тема облегчения парковки пере‐
дним ходом будет автоматически выключаться при превышении ско‐
рости 11 км/ч. После того как ско‐рость снова снизится до этого зна‐
чения, система включится снова,
если до этого скорость движения
не превышала 25 км/ч. Если ско‐
рость автомобиля ранее превы‐
шала 25 км/ч система помощи при
парковке передним ходом остается
деактивированной, когда скорость
снижается ниже 11 км/ч.
При выключении системы свето‐ диод в клавише гаснет, а на дис‐
плее информационного центра во‐
дителя (DIC) появляется сообще‐ ние Парктроник выкл .
Система отключается автоматиче‐ ски при превышении скорости
25 км/ч.
Индикация
Система предупреждает водителя
посредством звукового сигнала о
потенциально опасных препят‐
ствиях, находящихся сзади авто‐
мобиля на удалении до 1,5 м и впе‐
реди на удалении до 1,2 м. Вы ус‐
лышите сигнал именно того дат‐
чика, который находится ближе к
препятствию, с соответствующей
стороны автомобиля. По мере
Page 186 of 291

184Вождение и управление автомобилем
уменьшения расстояния до пре‐
пятствия частота повторения сиг‐
налов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.
Кроме того, расстояние до препят‐ ствий сзади и спереди отобража‐ ется изменением положений линий
на дисплее информационного
центра водителя ( DIC) 3 106 или, в
зависимости от комплектации, на
цветном информационном дис‐
плее 3 112.Расстояние до препятствий сзади и
спереди отображается измене‐
нием положений линий на дисплее
информационного центра води‐
теля (DIC) 3 106.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений бо‐
лее высокого приоритета. После
того как текущее сообщение будет
подтверждено нажатием клавиши
SET/CLR на рычаге подрулевого
переключателя указателей пово‐
рота, на дисплей будет снова вы‐
водиться индикация расстояния до
препятствий.На цветном информационном дис‐
плее расстояние отображается с
помощью цветных зон спереди и
сзади автомобиля 3 112.
Неисправности
В случае неисправности или вре‐
менной неработоспособности сис‐
темы, например, из-за высокого
уровня шума снаружи или других
мешающих факторов, на дисплее
DIC появляется соответствующее
сообщение.
Информационные сообщения
3 115.
Система упреждающей
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для пар‐
ковки, предложенного системой
Page 187 of 291

Вождение и управление автомобилем185помощи, и маневрирование припостановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при пар‐
ковке постоянно контролируйте
окружающую обстановку по
всем направлениям.
Во время проезда автомобиля по
стоянке система упреждающей по‐
мощи при парковке осуществляет
поиск места для парковки, рассчи‐
тывает траекторию и автоматиче‐
ски подает управляющие команды
на рулевой механизм для выполне‐
ния параллельной или перпендику‐ лярной парковки.
Инструкции, сопровождаемые зву‐ ковыми сигналами, выводятся на экран дисплея информационного
центра водителя (DIC) 3 106 или
цветного информационного дис‐ плея 3 112.
Водитель должен самостоятельно
работать педалью акселератора и
тормоза и переключать передачи.
Управление поворотом колес осу‐
ществляется автоматически.
Система упреждающей помощи
при парковке может включиться
только при движении передним хо‐
дом.
Система упреждающей помощи
при парковке устанавливается
только в комплекте с системой об‐
легчения парковки передним и зад‐
ним ходом; см. предыдущий раз‐
дел. Обе системы используют одни и те же датчики в переднем и зад‐
нем бамперах.
Клавиша D и порядок работы
системы
Включение системы упреждающей
помощи при парковке и системы
облегчения парковки передним и
задним ходом осуществляется на‐
жатием одной клавиши:
Кратковременное нажатие кнопки
D включает / отключает систему
помощи при парковке.
Долгое нажатие клавиши D
(около одной секунды) включает и
отключает систему упреждающей
помощи при парковке. См. отдель‐ ное описание далее в этом же раз‐ деле.
Кнопка D системы облегчения
парковки действует следующим образом:
■ Если в текущий момент вклю‐ чена только система облегчения
парковки передним и задним хо‐ дом, кратковременное нажатие
клавиши отключает эту систему.
Page 188 of 291

186Вождение и управление автомобилем
■ Если в текущий момент вклю‐чена только система помощи при
парковке передним и задним хо‐
дом, долгим нажатием клавиши
включается упреждающая по‐
мощь при парковке.
■ Если активна только расширен‐ ная система помощи при пар‐
ковке и эта система находится в
режиме поиска парковочного ме‐
ста, короткое нажатие на кнопку
активирует систему помощи при
парковке передним и задним хо‐
дом.
■ Если активна только расширен‐ ная система помощи при пар‐
ковке и эта система находится в
режиме въезда на парковочное
место, короткое нажатие на
кнопку деактивирует расширен‐
ную систему помощи при пар‐
ковке.
■ Если в текущий момент вклю‐ чена только упреждающая по‐
мощь при парковке, то долгим на‐
жатием клавиши она отклю‐
чается.■ Если выбрана передача перед‐ него хода или нейтральная пере‐дача, кратковременное нажатие
клавиши включает и отключает
только систему облегчения пар‐ ковки передним ходом.
■ Если выбрана передача заднего хода, кратковременное нажатие
клавиши включает и отключает
систему облегчения парковки пе‐ редним и задним ходом.
ВключениеВо время поиска места для пар‐
ковки систему можно включить
длительным нажатием клавиши
D .
Система распознает и запоминает
места, подходящие для парковки
(на удалении до 10 метров для па‐
раллельной и до шести метров для
перпендикулярной парковки), даже в режиме облегчения парковки.
Долгим нажатием клавиши D
включается система упреждающей
помощи для начала парковки.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между вашим автомобилем и
рядом припаркованных автомоби‐
лей составляет 1,8 м для парал‐ лельной парковки и 2,5 м для пер‐
пендикулярной парковки.
Page 189 of 291
Вождение и управление автомобилем187

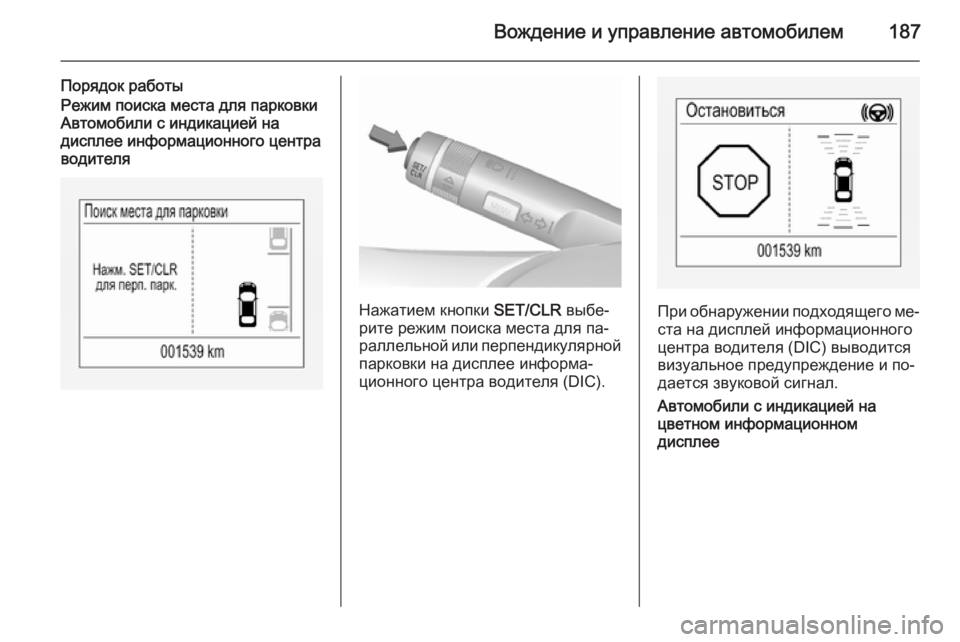

Порядок работыРежим поиска места для парковки
Автомобили с индикацией на
дисплее информационного центра водителя
Нажатием кнопки SET/CLR выбе‐
рите режим поиска места для па‐
раллельной или перпендикулярной парковки на дисплее информа‐
ционного центра водителя (DIC).При обнаружении подходящего ме‐
ста на дисплей информационного
центра водителя (DIC) выводится
визуальное предупреждение и по‐
дается звуковой сигнал.
Автомобили с индикацией на
цветном информационном
дисплее
Page 190 of 291

188Вождение и управление автомобилем
Выбор параллельной или перпен‐
дикулярной парковки осуществля‐
ется нажатием значка 6 или 7 на
цветном информационном дис‐
плее.При обнаружении подходящего ме‐
ста на цветной информационный
дисплей выводится визуальное
предупреждение и подается звуко‐
вой сигнал.
Если водитель не остановит авто‐ мобиль на расстоянии до
10 метров от предложенного места при параллельной парковке или до
шести метров при перпендикуляр‐
ной парковке, система продолжит
поиск других мест для парковки.
Режим активной помощи при пар‐
ковке
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м при параллельной пар‐
ковке или шести метрах при пер‐
пендикулярной парковке от того
места, где система выдала сооб‐
щение Остановиться . Система
рассчитывает оптимальную траек‐
торию заезда автомобиля на пар‐
ковочное место.
Кратковременная вибрация руле‐
вого колеса после включения зад‐
ней передачи свидетельствует о
том, что система контролирует ра‐
боту рулевого управления. Мане‐
врирование при постановке авто‐
мобиля на стоянку осуществляется
автоматически, при этом водитель
получает подробные инструкции о
том, когда необходимо затормо‐
зить, увеличить скорость или пере‐
ключить передачу. Водителю необ‐
ходимо отпустить рулевое колесо.
Всегда внимательно следите за
звуковыми сигналами системы об‐ легчения парковки спереди и
Page 191 of 291

Вождение и управление автомобилем189
сзади. Непрерывный сигнал озна‐
чает, что расстояние до препят‐
ствия не достигает примерно
30 см.
Если по какой-то причине води‐
телю необходимо взять рулевое
управление, следует держать ру‐
левое колесо только за внешний
край. При этом автоматическое
управление рулевым механизмом
отключится.Изменение стороны парковки
По умолчанию система ищет места для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для
парковки со стороны водителя, включите указатель поворота со
стороны водителя, не выключая
его, пока выполняется поиск места.
Как только указатель поворота вы‐
ключится, система снова начнет
поиск места для парковки со сто‐
роны пассажира.Отображение информации
На экране дисплея могут отобра‐
жаться следующие инструкции:
■ общие рекомендации и преду‐ преждения
■ предупреждение о том, что ско‐ рость движения автомобиля пре‐
вышает 30 км/ч в режиме поиска
места для парковки или 8 км/ч в
режиме активной помощи при
парковке
■ требование остановить автомо‐ биль после обнаружения свобод‐
ного места для парковки
■ указания по управлению автомо‐
билем во время парковки
■ необходимость переключиться на задний ход или на первую пе‐
редачу
■ инструкции о необходимости увеличить или замедлить ско‐
рость
■ некоторые инструкции сопрово‐ ждаются отображением индика‐
тора состояния на дисплее ин‐
формационного центра води‐
теля (DIC)■ всплывающий значок и звуковой сигнал оповещают об успешном
завершении парковки
■ сообщение об отмене парковоч‐ ного маневра
Приоритеты индикации сообщений
на дисплее
Индикация упреждающей помощи
при парковке может прерываться на дисплее DIC выводом информа‐
ционных сообщений более высо‐
кого приоритета. После того как те‐ кущее сообщение будет подтвер‐
ждено нажатием кнопки SET/CLR
на рычаге указателей поворота, на дисплей будут снова выводиться
сообщения системы упреждающей
помощи при парковке, и вы смо‐
жете продолжить выполнение пар‐
ковки.
Выключение
Система отключается в следую‐
щих случаях:
■ долгое нажатие клавиши D
■ маневр парковки успешно завер‐
шен
Page 192 of 291

190Вождение и управление автомобилем
■ во время поиска места для пар‐ковки скорость автомобиля пре‐
высила 30 км/ч
■ в режиме активной помощи при парковке скорость автомобиля
превысила 8 км/ч
■ система установила, что води‐ тель взялся за руль
■ превышено предельно допусти‐ мое количество переключений
передач: восемь циклов при па‐ раллельной парковке или
пять циклов при перпендикуляр‐
ной
■ выключено зажигание
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей выводится сообщение
Парковка отключена . Также по‐
дается звуковой сигнал.Неисправности
Сообщение отображается в сле‐
дующих случаях:
■ система неисправна
■ водитель не завершил парковоч‐
ный маневр
■ система не работает
■ при наличии любых из описан‐ ных выше условий отключения
системы
Если во время маневра на пути ав‐
томобиля обнаруживается препят‐
ствие, на дисплей выводится сооб‐
щение Остановиться . После уда‐
ления объекта маневр для пар‐
ковки будет возобновлен. Если
препятствие не удалено, система
будет отключена. Длительное на‐
жатие клавиши D позволяет
включить систему и приступить к поиску нового свободного места
для парковки.Общие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Эффективность системы сни‐
жается, когда датчики покры‐
ваются, например, наледью или
снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐
биль сильно загружен.
