Page 97 of 291

Приборы и средства управления95
до 3 свето‐
диодов=двигатель пока
не прогрелся до
рабочей темпе‐
ратурыот 4 до 6 свето‐ диодов=рабочая темпе‐
ратурабольше 6
светодиодов=слишком высокая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐
жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.
Чтобы показать оставшийся срок
службы моторного масла, исполь‐
зуйте кнопки на рычажке сигналов
поворота:
Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .
Оставшийся срок службы мотор‐
ного масла в процентах отобража‐
ется в информационном центре во‐
дителя.
Сброс
Для сброса показаний несколько
секунд удерживайте нажатой кла‐
вишу SET/CLR на рычаге указате‐
лей поворота. Должен быть открыт экран оставшегося срока службы
моторного масла. Включите зажи‐ гание, не запуская двигатель.
Page 98 of 291

96Приборы и средства управления
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Следующее техобслуживание
Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится предупрежда‐
ющее сообщение. Моторное масло и масляный фильтр следует заме‐
нить в мастерской в течение одной
недели или не превышая пробега в
500 км (в зависимости от того, ка‐
кое событие наступит первым).
Информационный центр водителя
3 106.
Информация по обслуживанию
3 260.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐полнения приборов. В зависимости
от комплектации автомобиля, рас‐
положение отдельных индикато‐
ров может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство ин‐
дикаторов, что можно рассматри‐
вать как проверку их работоспособ‐
ности.
Цвета индикаторов обозначают:Красный=опасность, важное на‐
поминаниеЖелтый=предупреждение,
справка, неисправ‐
ностьЗеленый=подтверждение вклю‐
ченияСиний=подтверждение вклю‐
ченияБелый=подтверждение вклю‐
чения
Page 99 of 291
Приборы и средства управления97

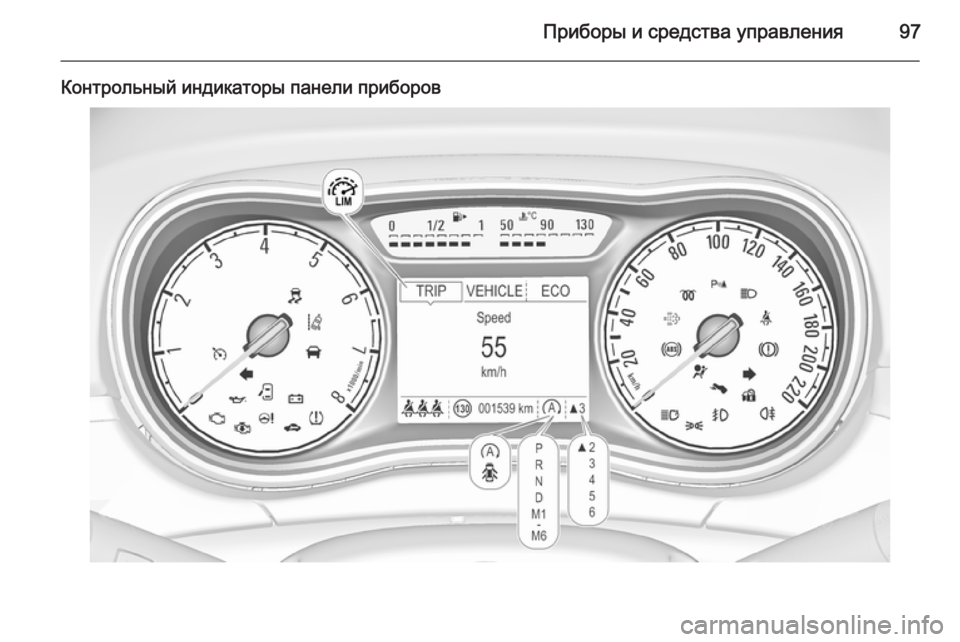

Контрольный индикаторы панели приборов
Page 100 of 291

98Приборы и средства управления
Контрольные индикаторы на
центральной консоли
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Быстрое мигание: неисправность
лампы указателя поворота или со‐
ответствующего предохранителя.
Замена ламп 3 217, предохрани‐
телей 3 226.
Указатели поворота 3 129.
Напоминание о ремне
безопасности
Напоминание о
необходимости пристегнуть
ремни безопасности на
передних сиденьях Индикатор X непристегнутого
ремня безопасности водителя мо‐
жет загораться или мигать красным светом в кольце тахометра.
Индикатор k непристегнутого
ремня безопасности переднего
пассажира на центральной кон‐ соли может загораться или мигать
красным светом если на сиденье
находится человек.
Непрерывное горение
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд, до пристеги‐
вания ремня безопасности си‐
денья.
Page 101 of 291

Приборы и средства управления99
Пристегивание ремня безопас‐
ности 3 46.
Состояние ремней безопасности на задних
сиденьях
На дисплее информационного
центра водителя мигает или горит
индикатор X.
Непрерывное горение
После пуска двигателя в течение минимум 35 секунд, до пристегива‐
ния ремня безопасности сиденья.
Если во время движения пристег‐
нуть не пристегнутый ремень без‐
опасности.
Мигание
После запуска двигателя, если ре‐ мень безопасности отстегнут.
Пристегивание ремня безопас‐
ности 3 46.
Надувные подушки
безопасности и
натяжители ремней
безопасности Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
четырех секунд. Если он не заго‐
рается, не гаснет через
четыре секунды или загорается во
время движения, это указывает на
неисправность системы надувных
подушек безопасности. Обрати‐
тесь за помощью на станцию тех‐
обслуживания. Надувные подушкибезопасности и преднатяжители
ремней безопасности могут не сра‐
ботать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 45, 3 48.
Отключение надувной
подушки безопасности V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания. На‐
дувная подушка безопасности пе‐
реднего пассажира включена.
* горит желтым светом.
Page 102 of 291

100Приборы и средства управления
Воздушная подушка безопасности
переднего пассажира выключена
3 54.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе Остановиться, остановить двига‐
тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор
неисправности
Z горит или мигает желтым све‐
том.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Мигание при работающем
двигателе Неисправность, которая может
привести к повреждению катализа‐
тора. Уменьшите давление на пе‐
даль акселератора, пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐ обслуживания.
Индикатор приближения
очередного технического
обслуживания g горит желтым светом.
Page 103 of 291

Приборы и средства управления101
Дополнительно на дисплее инфор‐мационного центра водителя отоб‐
разится предупреждающее сооб‐
щение.
Автомобиль нуждается в техниче‐
ском обслуживании.
Обратитесь за помощью на стан‐
цию техобслуживания.
Информационные сообщения
3 115.
Тормозная система и
сцепление Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐
ния ниже минимального допусти‐
мого 3 214.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 170.
Выжмите педаль - горит или мигает желтым све‐
том.
Непрерывное горение
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐ тема автоматической остановки ипуска двигателя 3 153.
Мигание Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 20, 3 151.
В некоторых модификациях на ин‐
формационном дисплее водителя
отображается указание выжать пе‐ даль 3 115.Антиблокировочная
тормозная система ( ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает не‐
исправность системы ABS. Тор‐
мозная система продолжает функ‐
ционировать, но без ABS.
Антиблокировочная тормозная
система 3 169.
Переключение передач
R отображается вместе с номером
следующей более высокой пере‐
дачи, если для экономии топлива
рекомендуется переключение на
более высокую передачу.
Page 104 of 291

102Приборы и средства управленияУсилитель рулевогоуправления
c горит желтым светом.
Горит при снижении
эффективности усилителя
рулевого управления
Эффективность работы усилителя рулевого управления снижена в ре‐
зультате перегрева. После того как
система остынет, индикатор погас‐ нет.
Система автоматической оста‐
новки и пуска двигателя 3 153.
Горит при отключении
усилителя рулевого управления
Сбой в работе усилителя рулевого
управления. Проконсультируйтесь
на станции техобслуживания.
Одновременное включение
индикаторов c и b
Необходимо выполнить кали‐
бровку усилителя рулевого управ‐
ления. Калибровка системы 3 172.Предупреждение о
выходе за пределы
полосы движения Индикатор ) горит зеленым или
мигает желтым светом.
Горит зеленым светом
Система включена и готова к ра‐
боте.
Мигает желтым светом
Система распознала непреднаме‐
ренный выход за пределы полосы
движения.
Предупреждение о выходе за пре‐
делы полосы движения 3 199
Ультразвуковая система
облегчения парковки
r горит желтым светом.
Неисправность в системе
или
Неисправность в результате попа‐
дания на датчики грязи, льда или
снегаили
Помехи от внешних источников ультразвука. Как только источник
помех будет устранен, система за‐
работает нормально.
Устраните причину неисправности
системы на станции техобслужива‐
ния.
Ультразвуковая система помощи
при парковке 3 180.
Электронная система
динамической
стабилизации и контроля
тягового усилия b мигает или горит желтым светом.
Мигание Система активно вмешивается в
процесс управления. Мощность двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически.
