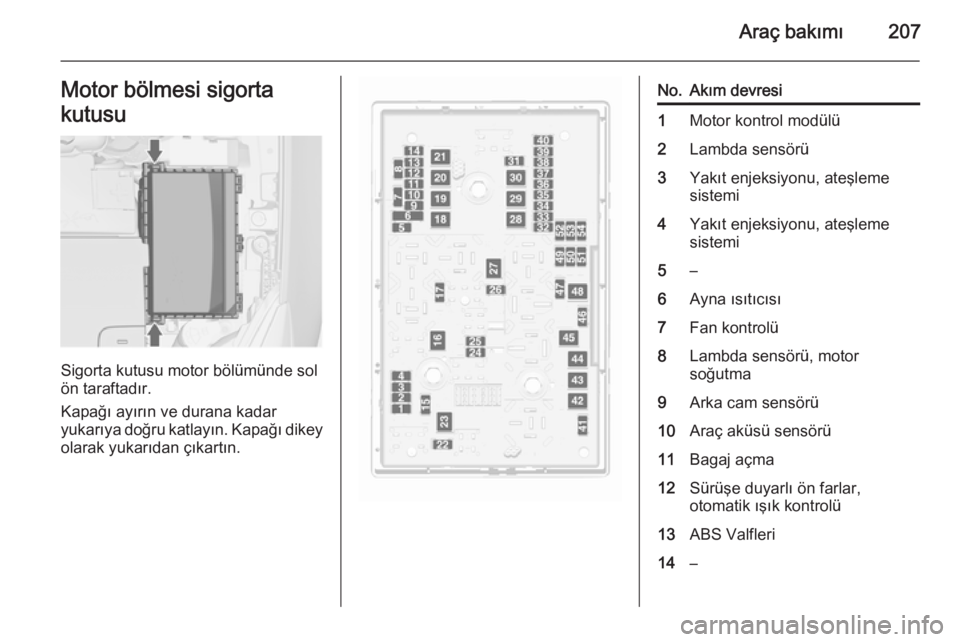

Araç bakımı207Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–

208Araç bakımı
No.Akım devresi15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABS pompası31–No.Akım devresi32Hava yastığı33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Elektrik kumandalı camlar,
yağmur sensörü, yan ayna36Klima Sistemi37–38Vakum pompası39Yakıt sistemi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44–45Radyatör fanı46–No.Akım devresi47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51–52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
Motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

Araç bakımı209Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Göstergeler2Gövde kontrol ünitesi, dış
aydınlatma3Gövde kontrol ünitesi, dış
aydınlatma4Infotainment Sistemi5Bilgi-eğlence sistemi, gösterge6Aksesuar prizleri, çakmak7Aksesuar prizi

210Araç bakımı

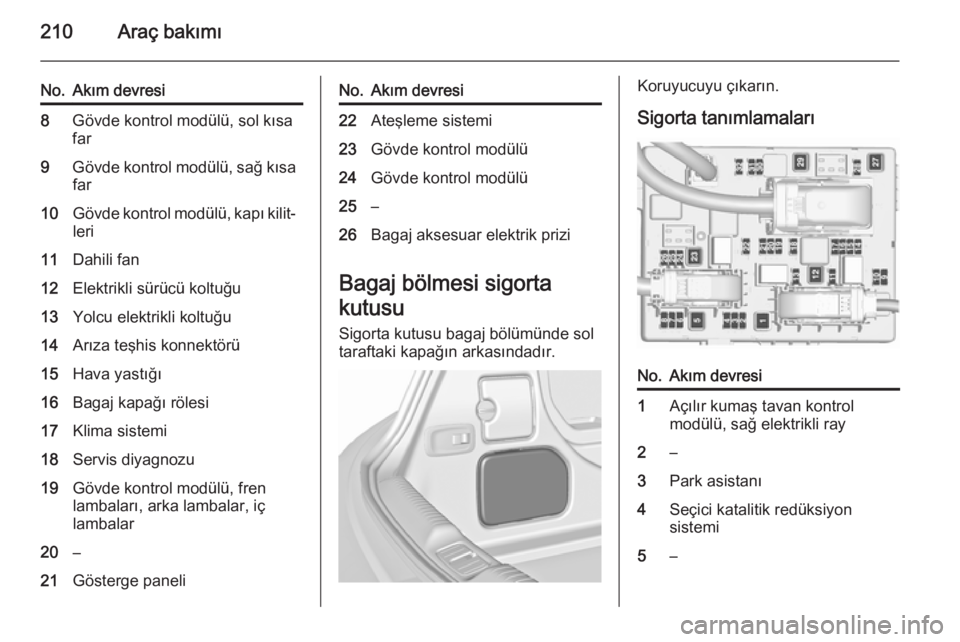

No.Akım devresi8Gövde kontrol modülü, sol kısa
far9Gövde kontrol modülü, sağ kısa far10Gövde kontrol modülü, kapı kilit‐
leri11Dahili fan12Elektrikli sürücü koltuğu13Yolcu elektrikli koltuğu14Arıza teşhis konnektörü15Hava yastığı16Bagaj kapağı rölesi17Klima sistemi18Servis diyagnozu19Gövde kontrol modülü, fren
lambaları, arka lambalar, iç
lambalar20–21Gösterge paneliNo.Akım devresi22Ateşleme sistemi23Gövde kontrol modülü24Gövde kontrol modülü25–26Bagaj aksesuar elektrik prizi
Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Sigorta tanımlamalarıNo.Akım devresi1Açılır kumaş tavan kontrol modülü, sağ elektrikli ray2–3Park asistanı4Seçici katalitik redüksiyon
sistemi5–

Araç bakımı211

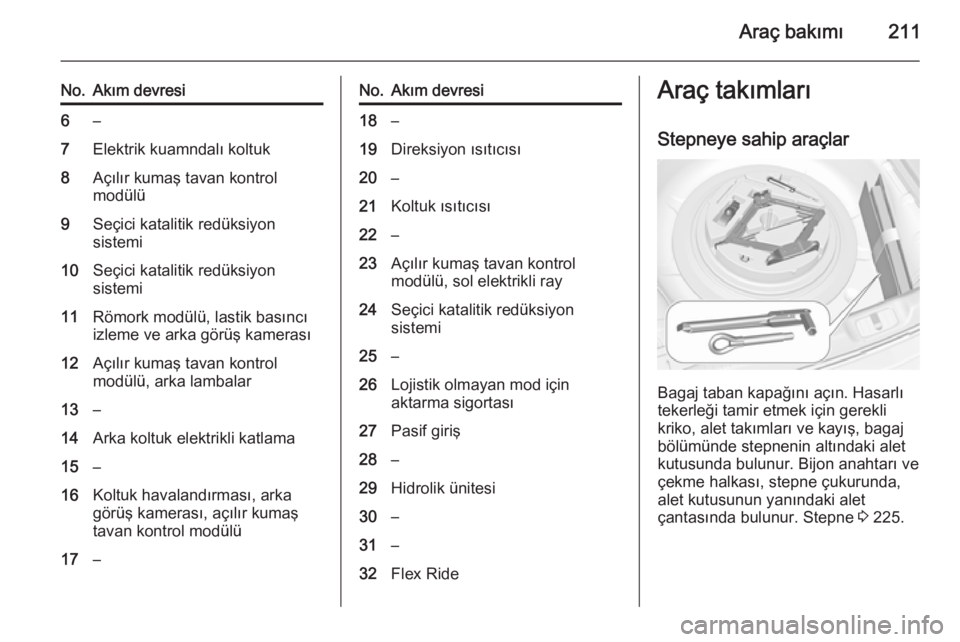

No.Akım devresi6–7Elektrik kuamndalı koltuk8Açılır kumaş tavan kontrol
modülü9Seçici katalitik redüksiyon
sistemi10Seçici katalitik redüksiyon
sistemi11Römork modülü, lastik basıncı
izleme ve arka görüş kamerası12Açılır kumaş tavan kontrol
modülü, arka lambalar13–14Arka koltuk elektrikli katlama15–16Koltuk havalandırması, arka
görüş kamerası, açılır kumaş
tavan kontrol modülü17–No.Akım devresi18–19Direksiyon ısıtıcısı20–21Koltuk ısıtıcısı22–23Açılır kumaş tavan kontrol
modülü, sol elektrikli ray24Seçici katalitik redüksiyon
sistemi25–26Lojistik olmayan mod için
aktarma sigortası27Pasif giriş28–29Hidrolik ünitesi30–31–32Flex RideAraç takımları
Stepneye sahip araçlar
Bagaj taban kapağını açın. Hasarlı
tekerleği tamir etmek için gerekli kriko, alet takımları ve kayış, bagaj
bölümünde stepnenin altındaki alet
kutusunda bulunur. Bijon anahtarı ve
çekme halkası, stepne çukurunda,
alet kutusunun yanındaki alet
çantasında bulunur. Stepne 3 225.

212Araç bakımı
Lastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında
yer alan alet kutusunda bulunur.
Lastik onarım seti ve düz bagaj
bölümü tabanı olan araçlar
Bazı araç takımları ve çekme halkası,
lastik onarım setiyle birlikte bir
çantada yer alır, bu çanta da bagaj
bölümünde sol ön çekme halkasına
sabitlenmiştir.
Jantlar ve lastikler
Tekerlekler
Dizel motorlu araçlarda çelik jant
yoktur ve sadece özel, bu araç için
onaylanmış alaşım jantlara izin verilir.
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar
olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 250.

Araç bakımı213

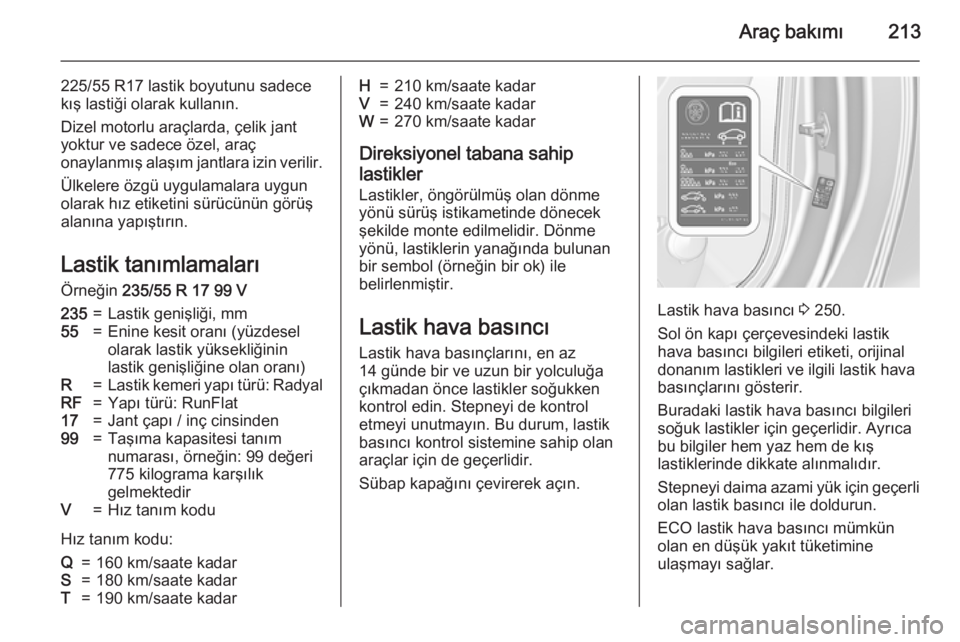

225/55 R17 lastik boyutunu sadece
kış lastiği olarak kullanın.
Dizel motorlu araçlarda, çelik jant
yoktur ve sadece özel, araç
onaylanmış alaşım jantlara izin verilir.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş alanına yapıştırın.
Lastik tanımlamaları
Örneğin 235/55 R 17 99 V235=Lastik genişliği, mm55=Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R=Lastik kemeri yapı türü: RadyalRF=Yapı türü: RunFlat17=Jant çapı / inç cinsinden99=Taşıma kapasitesi tanım
numarası, örneğin: 99 değeri
775 kilograma karşılık
gelmektedirV=Hız tanım kodu
Hız tanım kodu:
Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadar
Direksiyonel tabana sahip
lastikler
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Lastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basıncı 3 250.
Sol ön kapı çerçevesindeki lastik
hava basıncı bilgileri etiketi, orijinal donanım lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.

214Araç bakımı

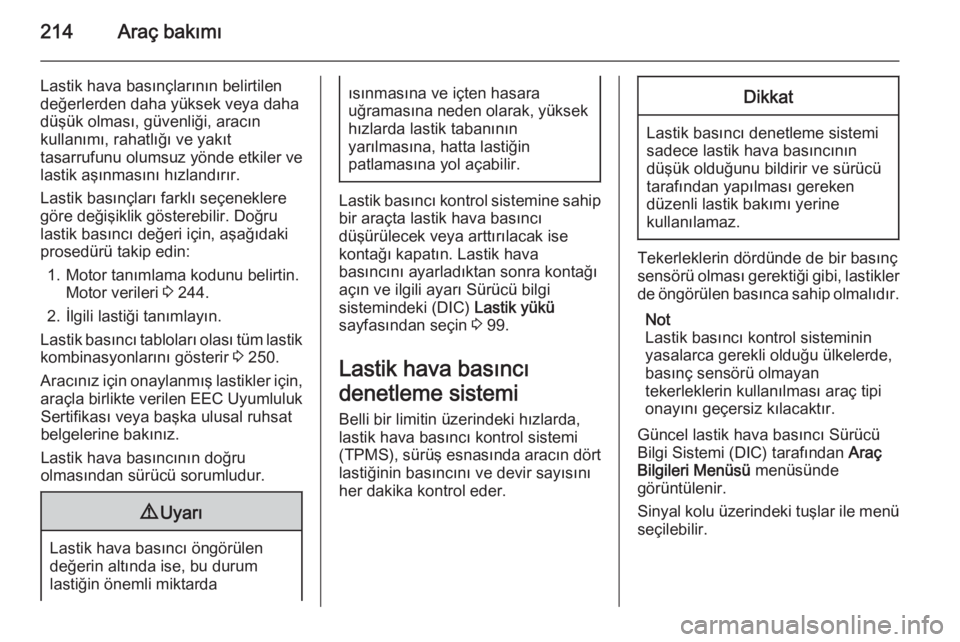

Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları farklı seçeneklere
göre değişiklik gösterebilir. Doğru
lastik basıncı değeri için, aşağıdaki
prosedürü takip edin:
1. Motor tanımlama kodunu belirtin. Motor verileri 3 244.
2. İlgili lastiği tanımlayın.
Lastik basıncı tabloları olası tüm lastik kombinasyonlarını gösterir 3 250.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen EEC UyumlulukSertifikası veya başka ulusal ruhsat
belgelerine bakınız.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip
bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın. Lastik hava
basıncını ayarladıktan sonra kontağı
açın ve ilgili ayarı Sürücü bilgi
sistemindeki (DIC) Lastik yükü
sayfasından seçin 3 99.
Lastik hava basıncı
denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi
(TPMS), sürüş esnasında aracın dört lastiğinin basıncını ve devir sayısını
her dakika kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı Sürücü
Bilgi Sistemi (DIC) tarafından Araç
Bilgileri Menüsü menüsünde
görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.
