2015.5 OPEL CASCADA Sürücü El Kitabı (in Turkish)

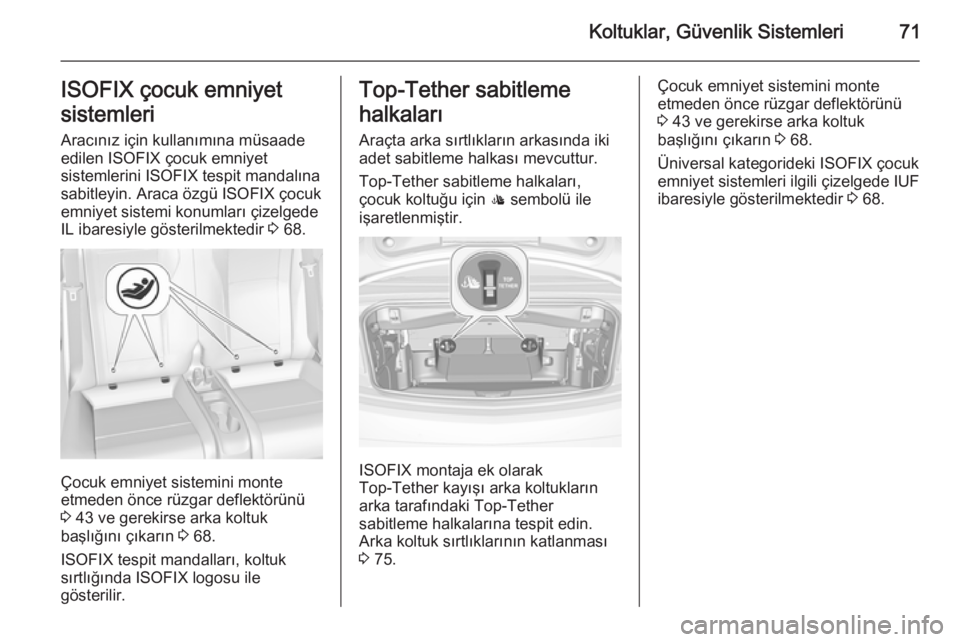

Koltuklar, Güvenlik Sistemleri71ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Araca özgü ISOFIX çocukemniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir 3 68.
Çocuk emniyet sistemini monte
etmeden önce rüzgar deflektörünü
3 43 ve gerekirse arka koltuk
başlığını çıkarın 3 68.
ISOFIX tespit mandalları, koltuk
sırtlığında ISOFIX logosu ile
gösterilir.
Top-Tether sabitleme
halkaları
Araçta arka sırtlıkların arkasında iki
adet sabitleme halkası mevcuttur.
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.
ISOFIX montaja ek olarak
Top-Tether kayışı arka koltukların
arka tarafındaki Top-Tether
sabitleme halkalarına tespit edin.
Arka koltuk sırtlıklarının katlanması
3 75.
Çocuk emniyet sistemini monte
etmeden önce rüzgar deflektörünü
3 43 ve gerekirse arka koltuk
başlığını çıkarın 3 68.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 68.

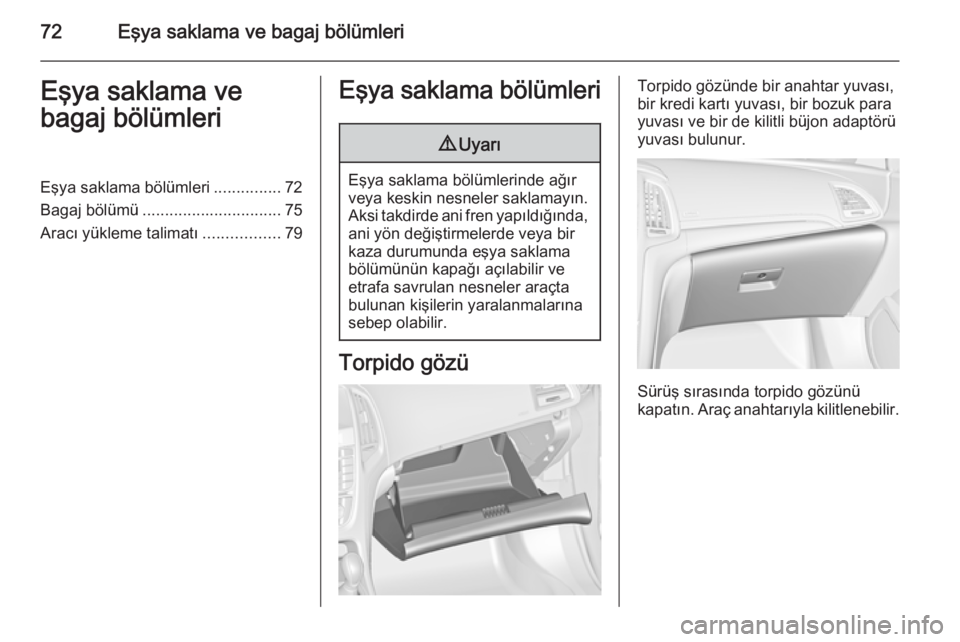

72Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............72
Bagaj bölümü ............................... 75
Aracı yükleme talimatı .................79Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünde bir anahtar yuvası,
bir kredi kartı yuvası, bir bozuk para
yuvası ve bir de kilitli büjon adaptörü
yuvası bulunur.
Sürüş sırasında torpido gözünü
kapatın. Araç anahtarıyla kilitlenebilir.

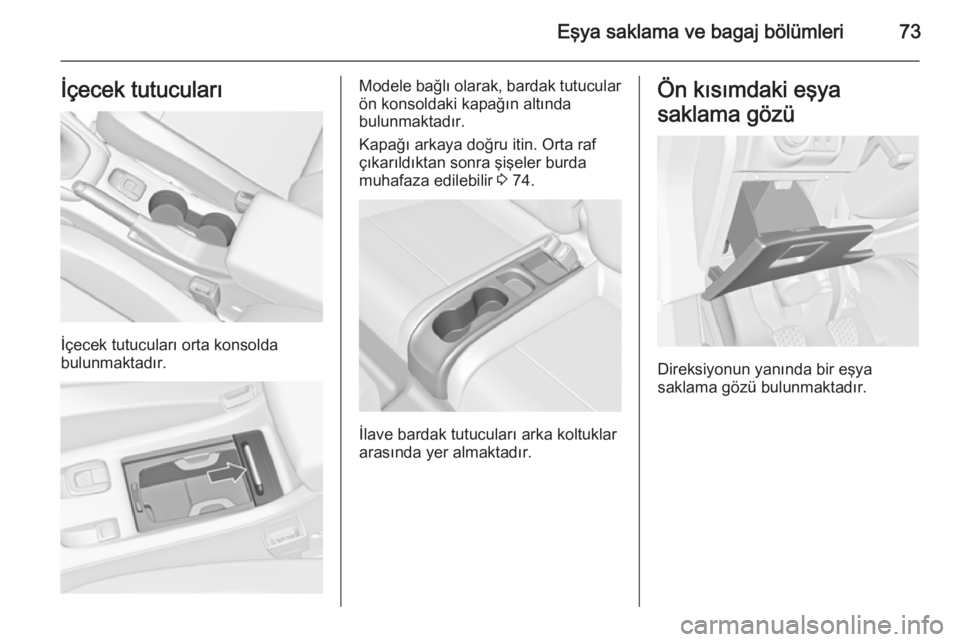

Eşya saklama ve bagaj bölümleri73İçecek tutucuları
İçecek tutucuları orta konsolda
bulunmaktadır.
Modele bağlı olarak, bardak tutucular
ön konsoldaki kapağın altında
bulunmaktadır.
Kapağı arkaya doğru itin. Orta raf
çıkarıldıktan sonra şişeler burda
muhafaza edilebilir 3 74.
İlave bardak tutucuları arka koltuklar
arasında yer almaktadır.
Ön kısımdaki eşya
saklama gözü
Direksiyonun yanında bir eşya
saklama gözü bulunmaktadır.

74Eşya saklama ve bagaj bölümleriKol dayanağındaki eşya
saklama gözü
Ön kol dayanağının altındaki
eşya saklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın. Kol dayanağı en geri
konuma getirilmiş olalidir.
Orta konsoldaki eşya
koyma yeri
Ön konsol Aracınızın modeline bağlı olmakla
birlikte bagaj bölümü örtüsünün
altında bir eşya saklama gözü
bulunmaktadır.
Kapağı arkaya doğru itin.
Bardak tutucusunun çerçevesini
çıkarmak için düğmeye bastırın.
Çerçeve torpido gözünde muhafaza
edilebilir.
Orta rafın altında başka bir bölme
daha bulunur. Orta rafı yukarı katlayın ve dikey konumda sabitleyin. Bardak
tutucusunun çerçevesi, şişelerin
muhafazası için tekrar entegre
edilebilir.

Eşya saklama ve bagaj bölümleri75
Arka konsol
Çekmeceyi dışarı çekin.
Dikkat
Kül veya diğer yanan nesneler içinkullanmayınız.
Bagaj bölümü
Bagaj bölümünün büyütülmesi Bagaj bölümü ayırıcısının katlanması
Açılır kumaş tavan kapandığında yük
bölümünü genişletmek için bagaj
bölümü ayırıcısı içe katlanabilir.
■ Açılır kumaş tavanı kapatın 3 36.
■ Bagaj kapağını açın 3 26.
■ İçe katlamak için, bagaj bölümü
ayırıcısını yukarıda ilmik alanında
içe doğru itin.
■ Bagaj bölümü ayırıcısını dışa katlamak için, şeridi aşağı arkaya
doğru çekin. Geçme kanat Velcro
bağlantı elemanları kullanılarak
dikey pozisyonda kapatılmalıdır.
Açılır kumaş tavan çalışması
sırasında veya açılırken bagaj
bölümü ayırıcısı dışa katlanmalıdır.

76Eşya saklama ve bagaj bölümleri
Açılır kumaş tavanı açmak için şalterikullanırken bagaj bölümü ayırıcısı
dışa doğru tam olarak katlanmazsa,
arka koltukların arkasındaki geçme
kanatlar dahil, bir uyarı sesi çalar ve
Sürücü Bilgi Sisteminde (Driver
Information Center) bir mesaj
görünür.
Arka koltuk sırtlıklarının katlanması
Bagaj bölümünü daha da genişletmek veya rüzgar deflektörü çantasına
erişim sağlamak için her iki koltuk
sırtlığı da aşağı katlanabilir.
9 Uyarı
Elektrikle katlanır arka koltuklar
üzerinde çalışırken dikkat edin.
Koltuk arkalığı oldukça biyik bir
güçle katlanır. Özellikle çocuklar
için yaralanma tehlikesi söz
konusudur.
Arka koltuklara herhangi bir şey
bağlanmadığından veya koltuk
minderinde herhangi bir şey
olmadığından emin olun.
■ Takılmışsa büyük rüzgar deflektörünü çıkarın 3 43.
■ Kilit yaylarını aşağıya bastırın ve koltuk başlıklarını çekerek çıkarın
3 47.
■ Koltuk sırtlıklarını koltuk minderi
üzerine katlamak için bagaj
bölümünün bir tarafındaki veya her
iki tarafındaki p açma şalterini
çekin.
■ Yukarı katlamak için koltuk sırtlığını
kaldırın, sesli bir şekilde
kenetleninceye kadar dik bir
konuma yönlendirin.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.

Eşya saklama ve bagaj bölümleri77Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Arka koltukların arkasındaki geçme
kanat
Bagaj bölümünde uzun nesneleri
taşımak için bagaj bölümü ile araç iç
kısmı arasındaki geçme kanat
açılabilir:
■ Takılan büyük rüzgar deflektörünü veya arka koltukların arkasındaki
istifli rüzgar deflektörlerini içeren çantayı çıkarın 3 43.
■ Açılır kumaş tavanı kapatın 3 36.
■ Bagaj bölümü ayırıcısını yukarıda ilmik alanında içe doğru itin 3 75.
■ Kanadı yukarı doğru yatay konuma
döndürerek geçme kısmı açın.
Kanat, bir Velcro tespit elemanı ile açık veya kapalı konumda
sabitlenir.
■ Bagaj bölümündeki p açma
şalterlerini çekerek arka sırtlıkları
aşağı katlayın.
■ Geçme kısmı kapatmak için kanadı
aşağı doğru döndürün ve Velcrotespit elemanı ile dikey konumda
sabitleyin.
Açılır kumaş tavanı açmak için, ilmiği aşağı arkaya doğru çekerek bagaj
bölümü ayırıcısını dışa katlayın.
Geçme kanat dikey konumda
kapatılmalıdır.

78Eşya saklama ve bagaj bölümleriArka kısımdaki eşya
muhafaza bölümü
Çantalar için kancalar
Bagaj bölümünün üst kenarındaki
kancaları çanta asmak için
kullanabilirsiniz. Maksimum yük
taşıma kapasitesi: 5 kg.
Arka tabandaki eşya
saklama gözü kapağı
Arka taban kapağı
Arka taban kapağı kaldırılıp
çıkarılabilir. Kapağın altında stepne,
araç takımları ve lastik onarım seti
vardır.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
