2015.5 OPEL CASCADA Sürücü El Kitabı (in Turkish)

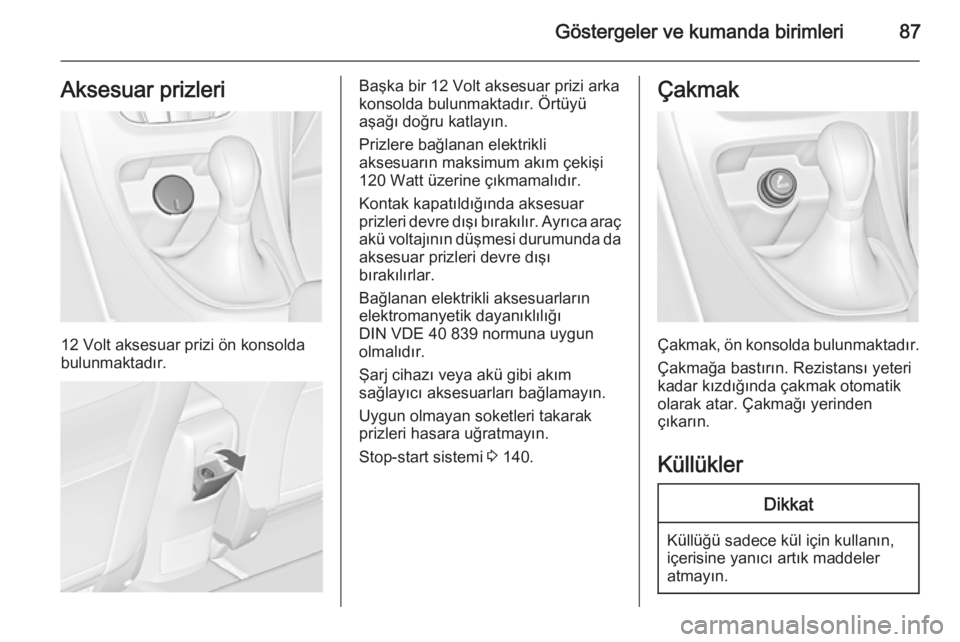

Göstergeler ve kumanda birimleri87Aksesuar prizleri
12 Volt aksesuar prizi ön konsolda
bulunmaktadır.
Başka bir 12 Volt aksesuar prizi arka
konsolda bulunmaktadır. Örtüyü
aşağı doğru katlayın.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt üzerine çıkmamalıdır.
Kontak kapatıldığında aksesuar
prizleri devre dışı bırakılır. Ayrıca araç
akü voltajının düşmesi durumunda da aksesuar prizleri devre dışı
bırakılırlar.
Bağlanan elektrikli aksesuarların elektromanyetik dayanıklılığı
DIN VDE 40 839 normuna uygun
olmalıdır.
Şarj cihazı veya akü gibi akım
sağlayıcı aksesuarları bağlamayın.
Uygun olmayan soketleri takarak
prizleri hasara uğratmayın.
Stop-start sistemi 3 140.Çakmak
Çakmak, ön konsolda bulunmaktadır.
Çakmağa bastırın. Rezistansı yeteri
kadar kızdığında çakmak otomatik
olarak atar. Çakmağı yerinden
çıkarın.
Küllükler
Dikkat
Küllüğü sadece kül için kullanın,
içerisine yanıcı artık maddeler
atmayın.

88Göstergeler ve kumanda birimleri
Portatif küllük bardak tutucularına
yerleştirilebilir.
İkaz lambaları, ekran
göstergeleri ve kontrol
lambaları
Göstergeler Bazı modellerde göstergelerin kontrol
lambaları kontak kapalı olduğunda
kısaca son konuma döner.
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı
Alttaki satırda geride bırakılan toplam
kilometre gösterilir.

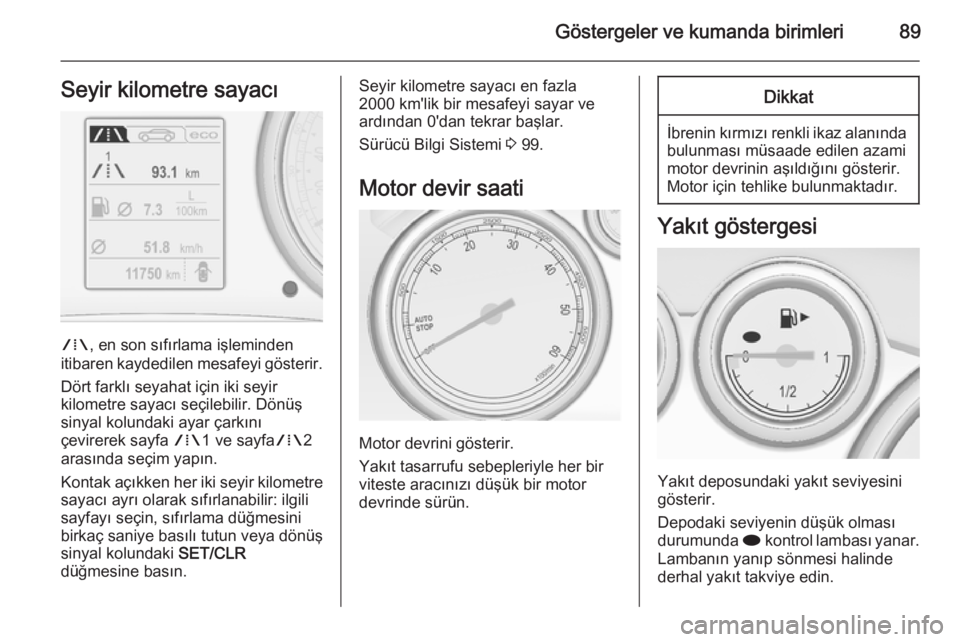

Göstergeler ve kumanda birimleri89Seyir kilometre sayacı
W, en son sıfırlama işleminden
itibaren kaydedilen mesafeyi gösterir.
Dört farklı seyahat için iki seyir
kilometre sayacı seçilebilir. Dönüş
sinyal kolundaki ayar çarkını
çevirerek sayfa W1 ve sayfa W2
arasında seçim yapın.
Kontak açıkken her iki seyir kilometre sayacı ayrı olarak sıfırlanabilir: ilgili
sayfayı seçin, sıfırlama düğmesini
birkaç saniye basılı tutun veya dönüş
sinyal kolundaki SET/CLR
düğmesine basın.
Seyir kilometre sayacı en fazla
2000 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Sürücü Bilgi Sistemi 3 99.
Motor devir saati
Motor devrini gösterir.
Yakıt tasarrufu sebepleriyle her bir
viteste aracınızı düşük bir motor
devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki yakıt seviyesini
gösterir.
Depodaki seviyenin düşük olması
durumunda i kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.

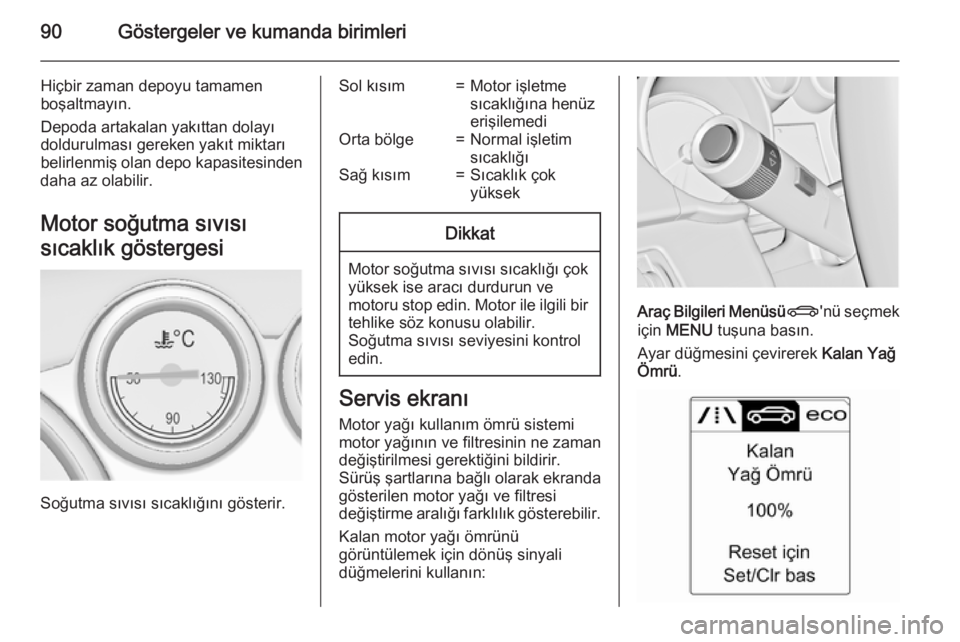

90Göstergeler ve kumanda birimleri
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Motor soğutma sıvısı
sıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
Sol kısım=Motor işletme
sıcaklığına henüz
erişilemediOrta bölge=Normal işletim
sıcaklığıSağ kısım=Sıcaklık çok
yüksekDikkat
Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan motor yağı ömrünü
görüntülemek için dönüş sinyali
düğmelerini kullanın:
Araç Bilgileri Menüsü X'nü seçmek
için MENU tuşuna basın.
Ayar düğmesini çevirerek Kalan Yağ
Ömrü .

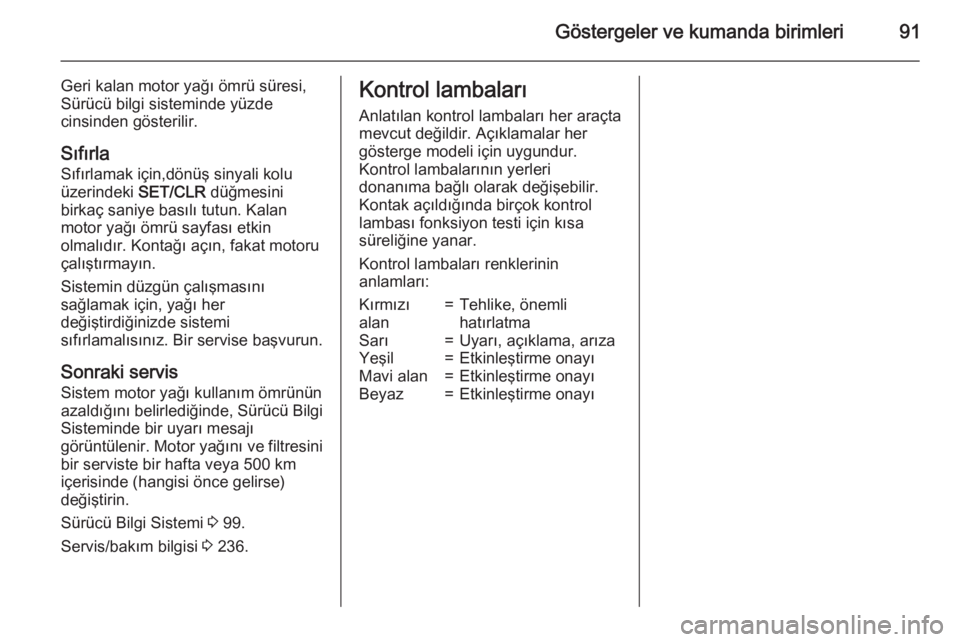

Göstergeler ve kumanda birimleri91
Geri kalan motor yağı ömrü süresi,
Sürücü bilgi sisteminde yüzde
cinsinden gösterilir.
Sıfırla
Sıfırlamak için,dönüş sinyali kolu üzerindeki SET/CLR düğmesini
birkaç saniye basılı tutun. Kalan
motor yağı ömrü sayfası etkin
olmalıdır. Kontağı açın, fakat motoru
çalıştırmayın.
Sistemin düzgün çalışmasını
sağlamak için, yağı her
değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.
Sonraki servis Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde, Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir. Motor yağını ve filtresini
bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Sürücü Bilgi Sistemi 3 99.
Servis/bakım bilgisi 3 236.Kontrol lambaları
Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı
alan=Tehlike, önemli
hatırlatmaSarı=Uyarı, açıklama, arızaYeşil=Etkinleştirme onayıMavi alan=Etkinleştirme onayıBeyaz=Etkinleştirme onayı

92Göstergeler ve kumanda birimleri
Gösterge panelindeki kontrol lambaları

Göstergeler ve kumanda birimleri93

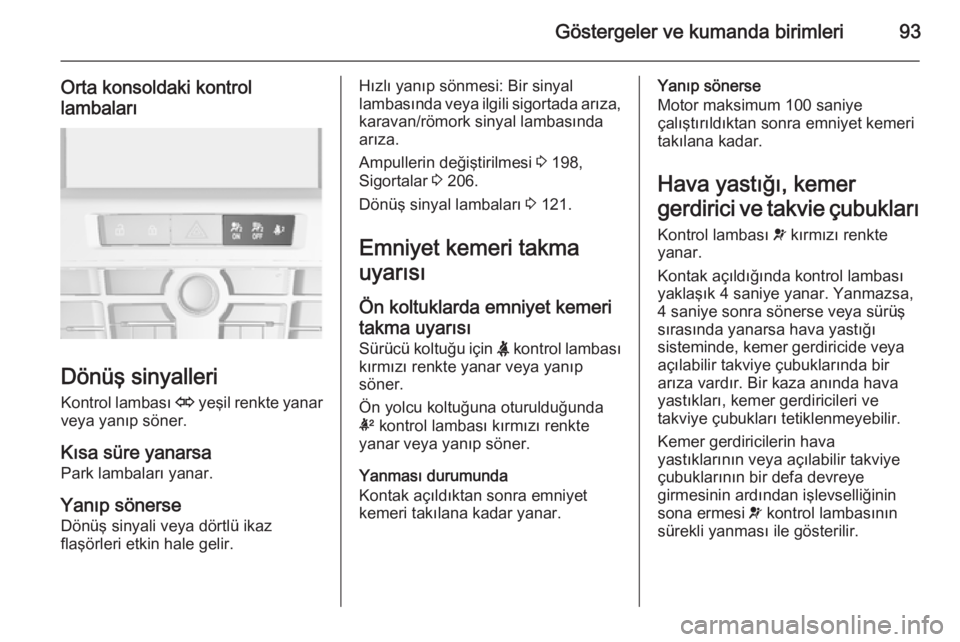

Orta konsoldaki kontrollambaları
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa
Park lambaları yanar.
Yanıp sönerse
Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza, karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 198,
Sigortalar 3 206.
Dönüş sinyal lambaları 3 121.
Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı Sürücü koltuğu için X kontrol lambası
kırmızı renkte yanar veya yanıp
söner.
Ön yolcu koltuğuna oturulduğunda
k kontrol lambası kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Kontak açıldıktan sonra emniyet kemeri takılana kadar yanar.Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Hava yastığı, kemer
gerdirici ve takvie çubukları
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Yanmazsa,
4 saniye sonra sönerse veya sürüş
sırasında yanarsa hava yastığı
sisteminde, kemer gerdiricide veya
açılabilir takviye çubuklarında bir
arıza vardır. Bir kaza anında hava
yastıkları, kemer gerdiricileri ve
takviye çubukları tetiklenmeyebilir.
Kemer gerdiricilerin hava
yastıklarının veya açılabilir takviye
çubuklarının bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.

94Göstergeler ve kumanda birimleri9Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Hava yastığı sistemi, kemer
gerdiriciler 3 59, 3 56.
Devrilme koruma sistemi 3 45.
Hava yastığının devre dışı
bırakılması
Kontrol lambası V sarı renkte yanar.
Kontak açıldıktan sonra yakl.
60 saniye süre yanar. Ön yolcu hava
yastığı etkin konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı bırakılmıştır 3 64.
9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.
Motor çalışırken yanıp sönerse Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
Fren ve debriyaj sistemi Kontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok
düşük 3 195.
