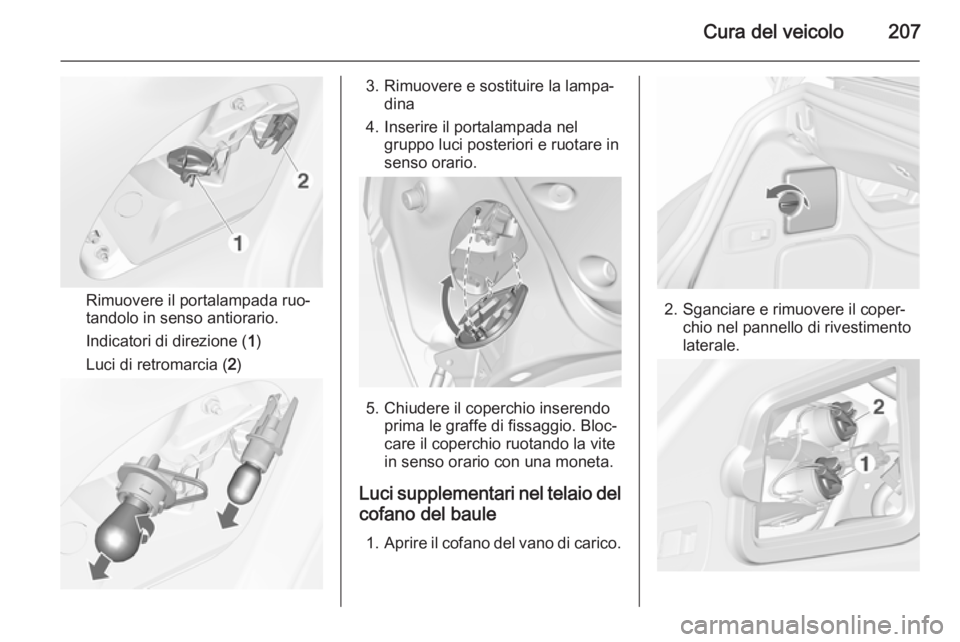

Cura del veicolo207
Rimuovere il portalampada ruo‐
tandolo in senso antiorario.
Indicatori di direzione ( 1)
Luci di retromarcia ( 2)
3. Rimuovere e sostituire la lampa‐
dina
4. Inserire il portalampada nel gruppo luci posteriori e ruotare in
senso orario.
5. Chiudere il coperchio inserendo prima le graffe di fissaggio. Bloc‐
care il coperchio ruotando la vite
in senso orario con una moneta.
Luci supplementari nel telaio del
cofano del baule
1. Aprire il cofano del vano di carico.
2. Sganciare e rimuovere il coper‐
chio nel pannello di rivestimento
laterale.

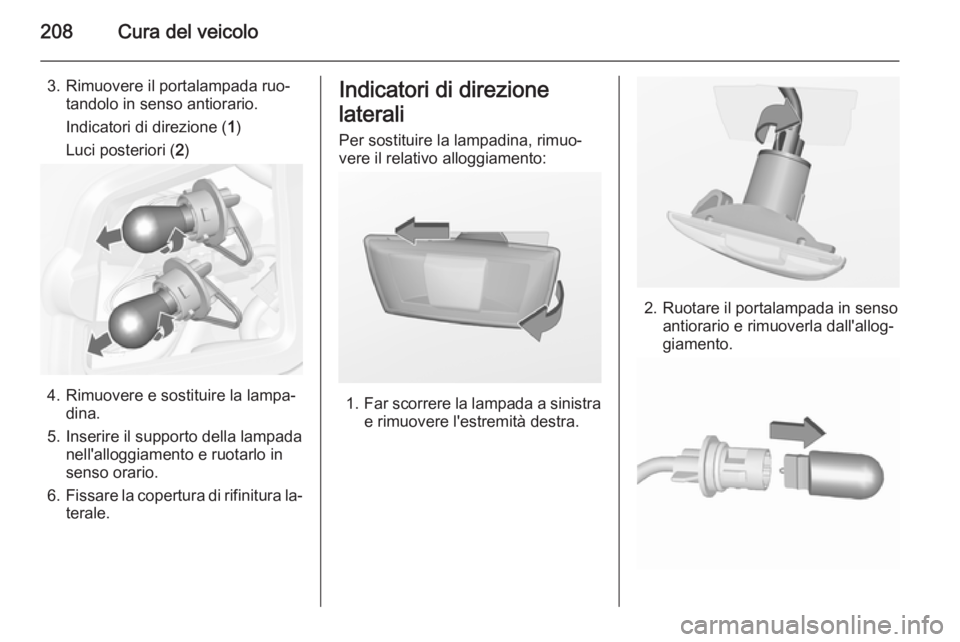

208Cura del veicolo
3. Rimuovere il portalampada ruo‐tandolo in senso antiorario.
Indicatori di direzione ( 1)
Luci posteriori ( 2)
4. Rimuovere e sostituire la lampa‐
dina.
5. Inserire il supporto della lampada nell'alloggiamento e ruotarlo in
senso orario.
6. Fissare la copertura di rifinitura la‐
terale.
Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.

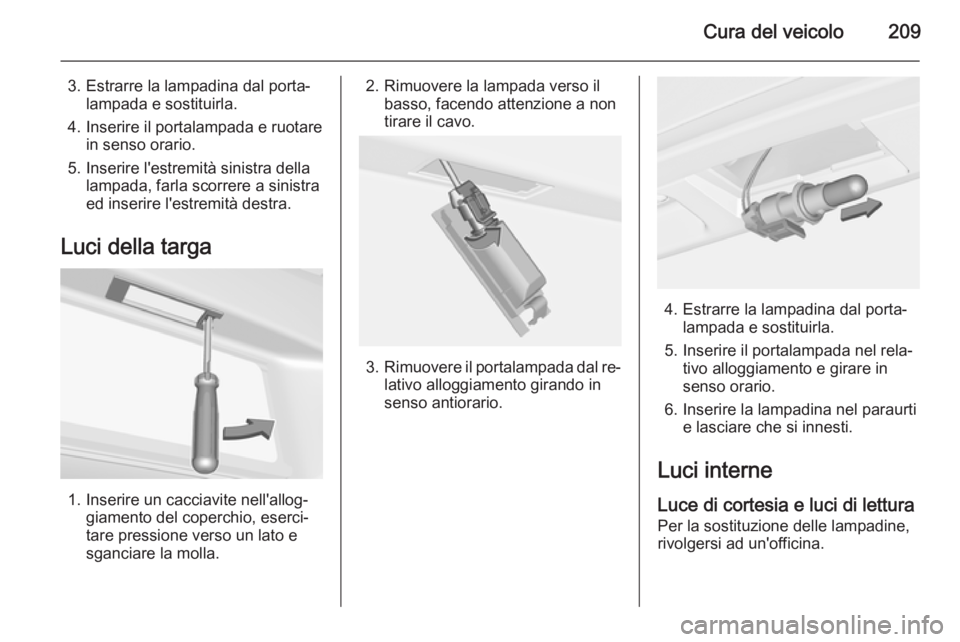

Cura del veicolo209
3. Estrarre la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal re‐
lativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

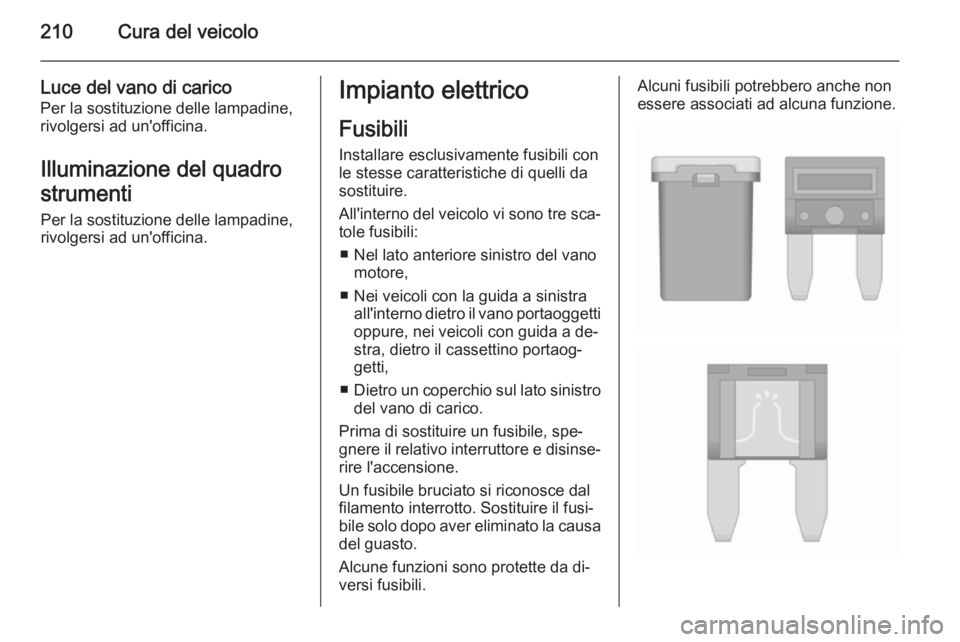

210Cura del veicolo
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadrostrumenti Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole fusibili:
■ Nel lato anteriore sinistro del vano motore,
■ Nei veicoli con la guida a sinistra all'interno dietro il vano portaoggetti
oppure, nei veicoli con guida a de‐ stra, dietro il cassettino portaog‐
getti,
■ Dietro un coperchio sul lato sinistro
del vano di carico.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

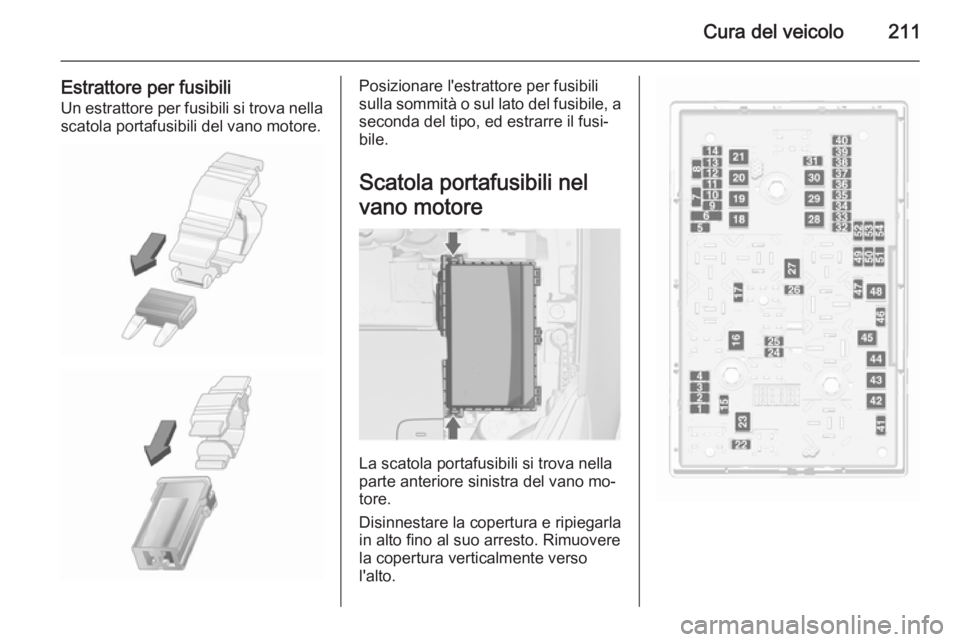

Cura del veicolo211
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

212Cura del veicolo
N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante,
impianto di accensione4Iniezione del carburante,
impianto di accensione5–6Riscaldamento degli specchietti7Comando ventola8Sonda lambda, raffreddamento
motore9Sensore del lunotto10Sensore della batteria del veicolo11Apertura bagagliaio12Fari autoadattativi, controllo
automatico dei fari13Valvole ABS14–N.Circuito15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start stop29Freno di stazionamento elettrico30Pompa ABSN.Circuito31–32Airbag33Fari autoadattativi, controllo
automatico dei fari34Ricircolo dei gas di scarico35Alzacristalli elettrici, sensore
pioggia, specchietto esterno36Climatizzazione37–38Pompa del vuoto39Centralina dell'impianto di
alimentazione del carburante40Sistema di lavaggio del para‐
brezza41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44–

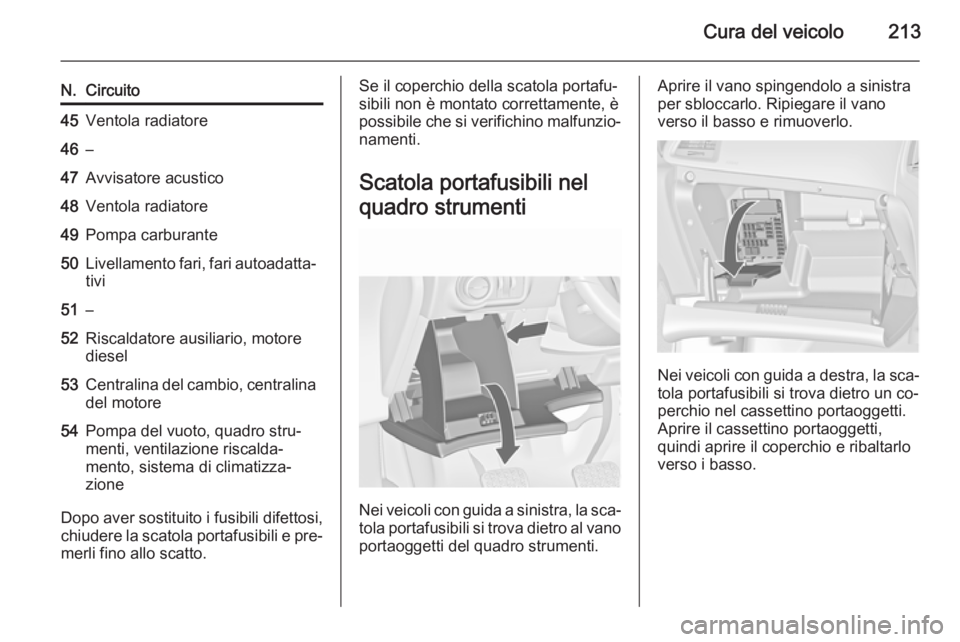

Cura del veicolo213
N.Circuito45Ventola radiatore46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari, fari autoadatta‐tivi51–52Riscaldatore ausiliario, motore
diesel53Centralina del cambio, centralina
del motore54Pompa del vuoto, quadro stru‐
menti, ventilazione riscalda‐
mento, sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi,
chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐ namenti.
Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.

214Cura del veicolo
N.Circuito1Display2Unità di controllo della carroz‐
zeria, luci esterne3Unità di controllo della carroz‐
zeria, luci esterne4Sistema Infotainment5Sistema Infotainment, quadro
strumenti6Presa di corrente, accendisigari7Presa di correnteN.Circuito8Centralina della carrozzeria,
anabbagliante sinistro9Centralina della carrozzeria,
anabbagliante destro10Centralina della carrozzeria,
serrature delle portiere11Ventola interna12Sedile del conducente a regola‐
zione elettrica13Sedile del passeggero a regola‐
zione elettrica14Connettore diagnostico15Airbag16Relè del cofano del baule17Climatizzatore18Diagnosi di manutenzione19Centralina carrozzeria, luci dei
freni, luci posteriori, luci interne20–N.Circuito21Cruscotto22Sistema di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26Presa di corrente per accessori
del bagagliaio
Scatola portafusibili nel
vano di carico La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura.
