2015.5 OPEL CASCADA Kezelési útmutató (in Hungarian)

Kulcsok, ajtók és ablakok39
A vászontető zárása
Tartsa nyomva a e lehetőséget, amíg
a vászontető, a vászontetőfedél és az ablakok teljesen be nem záródnak. A
művelet idejére először minden ablak kinyílik.
A művelet megerősítése
A vászontető távirányítóval történő
nyitásának vagy zárásának
befejezését a vészvillogók
felvillanása erősíti meg.
Biztonsági megállítás
A távvezérlő vagy a középkonzol
kapcsolóját addig kell működtetni,
amíg a vászontető az adott
véghelyzetébe nem kerül. A gomb
vagy a kapcsoló elengedésekor a
vászontető mozgása azonnal megáll.
A vászontető csak egy bizonyos ideig
marad köztes helyzetben. Ezután az
idő után egy figyelmeztető hangjelzés hallható, a rendszer hidraulikus
nyomása csökken és a vászontető
magától mozgásba jöhet. A gomb
vagy kapcsoló működtetésére a
művelet folytatódik.
A művelet követelményei ■ A járműnek álló helyzetben kell lennie vagy legfeljebb
50 kilométer/óra sebességgel
mozoghat.
■ A csomagtár-elválasztónak kihajtva kell lennie, az átmenő
fedélnek zárva kell lennie 3 76.
■ A vászontetőfedélnek zárt helyzetben kell lennie.
■ A csomagtérfedélnek teljesen csukva kell lennie.
■ A külső hőmérséklet nem lehet -7 °C alatt a nyitáshoz és -10 °C
alatt a záráshoz.
■ A járműakkumulátor feszültségének elégségesnek kell
lennie.

40Kulcsok, ajtók és ablakok
■A rendszert nem szabad túlterhelni
ismételt működtetéssel (egymást
követő max. 5 teljes ciklus).
Ha a fenti követelmények
valamelyike nem teljesül, akkor
figyelmeztető hangjelzés szólal
meg és egy üzenet jelenik meg
Vezető Információs Központban
(DIC) a kapcsoló működtetésekor és a vászontető nem nyílik vagy
csukódik.
■ Ne helyezzen semmilyen tárgyat a hátsó ablak elé, illetve a vászontető
és a vászontetőfedél mozgási
tartományába.
Ha az automatikus működtetés nem
lehetséges és a vászontető nyitva van, akkor hajtsa végre a manuális
zárási eljárást, lásd a "Manuális zárás
rendszerhiba esetén" című útmutatót.
Általános tanácsok Megjegyzés■ Mindig működtesse a kapcsolót addig, amíg hangjelzés meg nemszólal vagy a vészvillogók fel nem villannak, jelezve, hogy a
vászontető teljesen becsukódott vagy kinyílt.
■ A vászontető a tetőfelületek és tömítések tisztítása céljából
köztes helyzetben tartható.
Engedje el a középkonzol
kapcsolóját a vászontető
mozgásának köztes helyzetben
történő megállításához maximum
7 percre, amikor a gyújtás be van
kapcsolva. Ezután az idő után egy
figyelmeztető hangjelzés szólal
meg, a hidraulikus rendszer
nyomása csökken és a vászontető
magától mozgásba jöhet.■ Ne nyissa le a vászontetőt, ha az nedves, fagyos vagy szennyezett.
■ A vászontető működtetése egyenetlen terepen
meghibásodásokhoz és
károsodáshoz vezethet.
■ Járműápolás 3 242.
Manuális zárás rendszer-
meghibásodás esetén Az elektro-hidraulikus működtetés
meghibásodása esetén a nyitott
vászontető manuálisan is
becsukható.
Figyelmeztető hangjelzés szólal meg
és egy üzenet jelenik meg a DIC-ben.

Kulcsok, ajtók és ablakok41Figyelem!
Erősen ajánljuk, hogy a
vászontető manuális zárását két
személy végezze.
A vászontető manuális
működtetése csak a zárás
esetében lehetséges.
Olvassa el az alábbi leírást, mielőtt
elkezdené a műveletet.
Ne hajtsa végre a manuális zárást, ha a járművel emelkedőn parkol
vagy oldalra dől.
Távolítsa el a nagy légterelőt,
mielőtt elkezdené végrehajtani ezt
a műveletet.
A zárást követően, javíttassa meg
a vászontetőt szervizben.
Készítse elő a manuális
működtetéshez szükséges alábbi
szerszámokat:
■ 4 mm hatlapú imbuszkulcs a hosszú és 6 mm hatlapú a rövid
oldalon, a kesztyűtartóban
található
■ két zsinór, a kesztyűtartóban található
■ csavarhúzó, a csomagtérben, a szerszámkészletben található
3 220
1. Kapcsolja ki a gyújtást.
2. Nyissa ki a csomagtérfedelet és vegye ki a csavarhúzót a
szerszámkészletből.3. A felső csomagtérkeret belső oldalán található egy kar a
vászontető fedelének kioldásához. Keresse meg a kart
és oldja ki a kar lefelé
forgatásával.
Megjegyzés
A csomagtérfedél nem nyitható fel a
következő lépés után.
Vegye ki a következő művelethez
szükséges csavarhúzót a
szerszámkészletből. Lehetséges,
hogy a csomagtér nem nyitható ki,
amíg a járművet szervizbe nem
viszi. Ezért vegyen ki minden
szükséges dolgot a csomagtérből.

42Kulcsok, ajtók és ablakok
4. Csukja le a csomagtérfedelet.
5. Emelje fel a vászontetőt mindkétoldalon egyszerre
hozzávetőlegesen félig nyitott
helyzetbe.
6. Helyezze a 4 milliméteres imbuszkulcsot a fedélmozgató
egység jelzett pozíciójába.
Forgassa el teljesen az
imbuszkulcsot az óramutató
járásával megegyező irányban
úgy, hogy a fedelek
beforduljanak.
7. Nyissa ki teljesen a vászontetőt a véghelyzetéig.8. Távolítsa el a műanyag fedeleketmindkét oldalon benyomva és
hátrafelé csúsztatva, lásd az
illusztrációt.

Kulcsok, ajtók és ablakok43
9. Az egyes oldalak csuklóin láthatójelek vannak.
10. Vezesse körbe a zsinórokat a jelölt helyzetben a csuklón
mindkét oldalon és húzza át a
zsinór végét a hurkon az
illusztráción látható módon.
11. Helyezze el a zsinórok végét elöl.
12. Húzza ki a vászontetőt az első ív
felemelésével ( 1) és ezzel
egyidejűleg a feszítő ívet ( 2)
mindkét oldalon.
13. Mozgassa az első tetőtartó ívet (1 ) a szélvédőkerethez.
14. Távolítsa el a kis fedelet a szélvédőkeret burkolatából a
fedél bemetszésébe illesztett
csavarhúzóval.

44Kulcsok, ajtók és ablakok
15. Illessze a 6 milliméteresimbuszkulcsot a burkolatba és
zárja a reteszt az imbuszkulcsnak
az óramutató járásával
megegyező irányban, ütközésig
történő elfordításával.16. Emelje fel a vászontető feszítőívét ( 2) mindkét oldalon.
Emelje a vászontető fedelét
lassan körülbelül félig felemelt
helyzetbe, majd engedje a zárt
helyzetbe csúszni.
17. Engedje le a vászontető feszítőívét ( 2).
Megjegyzés
Ebben a helyzetben, a jármű
szervizbe vezethető a vászontető
javításához. A vászontető nem
teljesen vízálló és hátul nincs
reteszelve.
A vászontető teljes reteszeléséhez,
hajtsa végre az alábbi lépéseket.18. Nyomja le mindkét oldalon erősen
a feszítőívet. Ezzel egyidőben
húzza a zsinórt egy, a hurokba
keresztben behelyezett
csavarhúzóval lassan és
folyamatosan előre. Közben az
ajtókerethez támaszkodhat a
másik kezével. Hajtsa végre ezt
mindkét oldalon a vászontető
hátsó reteszeléséhez.
Az utolsó lépést követően, a
csomagtérfedél újra kinyitható.
Távolíttassa el a zsinórokat
szervizben.
A vászontető a zsinórok rögzített
állapotában nem nyitható ki.

Kulcsok, ajtók és ablakok45Légterelő
A hátsó üléstámlák mögött, egy
zsákban két légterelő található.
Hajtsa le a hátsó üléstámlákat
3 76, nyissa ki a tépőzárakat és
vegye ki a zsákot a nyílásból.
■ A kis légterelő a hátsó fejtámlák közé helyezhető.
■ A nagy légterelő az első ülések mögé helyezhető.
Ne helyezzen semmilyen tárgyat a
szélterelőre.
A légterelők elhelyezéséhez nyitva
kell lennie a vászontetőnek.
A kis légterelő rögzítése
■ Hajtsa le a bal oldali hátsó üléstámlát 3 76.
■ Távolítsa el a fedelet a hátsó
fejtámaszok között lévő vezetőről,
oldalra csúsztatva azt a jármű bal
oldala felé.
■ Helyezze a légterelő adapterét a kiemelkedéssel a vezető ellentétes
bemélyedésébe.
■ Csúsztassa a vezetőt a jármű jobb oldala felé, amíg be nem akad.
■ Emelje fel a hátsó üléstámlát.
Távolítsa el a légterelőt a beszerelés
lépéseit megfordítva.
A nagy légterelő rögzítése ■ Vegye ki a légterelőt a zsákból.

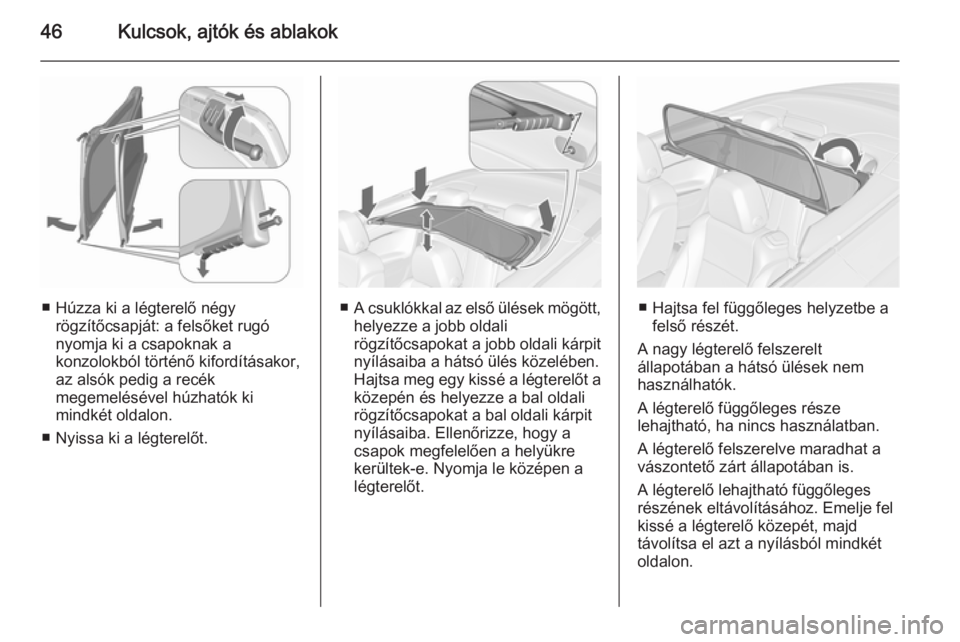

46Kulcsok, ajtók és ablakok
■ Húzza ki a légterelő négyrögzítőcsapját: a felsőket rugó
nyomja ki a csapoknak a
konzolokból történő kifordításakor,
az alsók pedig a recék
megemelésével húzhatók ki
mindkét oldalon.
■ Nyissa ki a légterelőt.■ A csuklókkal az első ülések mögött,
helyezze a jobb oldali
rögzítőcsapokat a jobb oldali kárpit
nyílásaiba a hátsó ülés közelében.
Hajtsa meg egy kissé a légterelőt a
közepén és helyezze a bal oldali
rögzítőcsapokat a bal oldali kárpit
nyílásaiba. Ellenőrizze, hogy a
csapok megfelelően a helyükre
kerültek-e. Nyomja le középen a
légterelőt.■ Hajtsa fel függőleges helyzetbe a felső részét.
A nagy légterelő felszerelt
állapotában a hátsó ülések nem
használhatók.
A légterelő függőleges része
lehajtható, ha nincs használatban.
A légterelő felszerelve maradhat a vászontető zárt állapotában is.
A légterelő lehajtható függőleges
részének eltávolításához. Emelje fel
kissé a légterelő közepét, majd
távolítsa el azt a nyílásból mindkét
oldalon.
