2015.5 OPEL CASCADA Instruksjonsbok

Nøkler, dører og vinduer31Automatisk avblending
Blendingen fra møtende trafikk om
natten, reduseres automatisk.
Vinduer
Frontrute
Varmereflekterende frontrute Frontruten har et belegg som reflek‐
terer solstråler. Også datasignaler,
f.eks. fra bomstasjoner, kan reflekte‐ res.
De markerte områdene på frontruten
er ikke dekket med belegg. Utstyr til
elektronisk dataregistrering og bo‐
mavgifter må festes i disse områ‐
dene. Ellers kan det oppstå dataregi‐
streringsfeil.
Frontrutemerkelapper
Ikke fest merkelapper som bomvei‐
lapper eller lignende på frontruten i
området ved kupéspeilet. Dette vil
kunne begrense registreringssonen
for føleren og utsiktsområdet for ka‐
meraet i speilhuset.
Elektriske vinduer9 Advarsel
Vær forsiktig ved betjening av de
elektriske vinduene. Fare for per‐
sonskade, spesielt for barn.
Hold alltid øye med vinduer under lukking. Pass på at ingenting kom‐ mer i klem når de beveger seg.
Kan betjenes med tenningsbryter i
posisjon 1 eller 2 (tenning på) 3 131.
Forsinket strømutkobling 3 131.

32Nøkler, dører og vinduer
Bruk bryteren for hvert vindu ved å
klemme for å åpne og dra for å lukke.
Klem eller dra lett til første stopp:
vinduet går opp eller ned så lenge
bryteren er i bruk.
Skyv eller trekk bestemt til andre
stopp, og slipp: vinduet går automa‐
tisk opp eller ned med sikkerhetsfunk‐ sjon. For å stoppe bevegelsen, bruk
bryteren en gang til i samme retning.
Sentralbryter ,
Bryter i midtkonsollen for å betjene
alle vinduer.
Trykk bryteren , kortvarig for å åpne
alle vinduene automatisk.
Trekk opp bryteren , kortvarig for å
lukke alle vinduene automatisk.
Sikkerhetsfunksjon
Møter vinduet motstand over midtstil‐ ling når det lukkes automatisk, stan‐
ser det straks og åpnes igjen.
Overstyre sikkerhetsfunksjon
Ved problemer med lukking på grunn av frost eller lignende, slår du på ten‐
ningen, trekker bryteren til første
stopp og holder den der. Vinduet be‐
veger seg oppover med sikkerhets‐
funksjonen deaktivert. Slipp bryteren
for å stanse bevegelsen.
Komfortbetjening med
fjernkontrollen
Vinduene og det myke taket kan be‐
tjenes med fjernkontrollen fra utsiden
av bilen.

Nøkler, dører og vinduer33
Åpne■ Trykk kort på c en gang: Dørene lå‐
ses opp.
■ Trykk på c en gang til i to sekunder:
Vinduene kjøres automatisk ned.
Trykk lenger på c: Kalesjen åpnes.
Hold knappen trykket inn til det
myke taket er helt åpent.
Slipp knappen under åpning av det
myke taket: Bevegelsen stopper i
10 sekunder, ved å trykke en gang til
fortsetter åpningen.
Lukke ■ Trykk kort en gang på e: Dørene lå‐
ses.
■ Trykk på e en gang til, lenger: Ka‐
lesjen og vinduene lukkes. Hold
knappen trykket inn til det myke ta‐ ket er helt lukket.
Slipp knappen under lukking av det
myke taket: Bevegelsen stopper i
10 sekunder, ved å trykke en gang
til fortsetter lukkingen.
■ Hvis kalesjen allerede er lukket, men vinduene er åpne: Ved å
trykke på e i to sekunder vil vin‐
duene lukkes.Bekreftelse
Fullstendig åpning eller lukking av det
myke taket bekreftes av nødvars‐
lings-blinklysene.
Overbelastning
Hvis vinduene kjøres gjentatte
ganger med korte mellomrom, blir vin‐ dusstyringen koblet ut for en stund.
Initialisere de elektriske
vinduene Hvis vinduene ikke kan lukkes auto‐
matisk (f. eks. etter at bilbatteriet er
frakoblet), vises en varselmelding i fø‐ rerinformasjonen.
Meldinger om bilen 3 101.
Aktiver vinduselektronikken for hvert
vindu, begynn med bakvinduene,
som følger:
1. Det myke taket må være lukket.
2. Lukk dørene.
3. Slå på tenningen.
4. Trekk opp bryteren til det andre hakket inntil vinduene begynner ålukke og hold den oppe i ytterli‐
gere 4 sekunder.5. Trykk inn bryteren til det andre hakket inntil vinduene begynner å
åpne automatisk.
6. Gjenta prosedyren for hvert vindu.
Oppvarmet bakrute
Betjenes ved å trykke på
knappen Ü.
Lysdioden i knappen indikerer aktive‐ ring.
Oppvarmingen virker når motoren er
i gang og kobles automatisk ut etter en kort stund.

34Nøkler, dører og vinduer
Oppvarmet bakrute er deaktivert når
det myke taket er åpnet.
Solskjermer
Solskjermene gir beskyttelse mot
blending når de vippes ned eller
svinges til siden.
Hvis solskjermene har integrerte
speil, skal speildekslene være lukket
under kjøring.
En billettholder finnes på baksiden av solskjermen.Tak
Mykt tak9 Advarsel
Vær forsiktig når det myke taket
betjenes. Fare for personskade.
Hold øye med arbeidsområdet
over, på siden og bak bilen når ta‐ ket kjøres.
Sørg for at ingen karosserideler el‐
ler gjenstander kan bli klemt. Sørg for at personer holder seg unna
arbeidsområdet for det myke taket
eller lokket for det myke taket.
Fare for personskade.
Mål ut at det er nok plass i høyden, lengden og bredden før du kjører
det myke taket, f.eks. i en garasje,
parkeringshus eller når det er fes‐
tet et sykkelstativ.
Gjør passasjerene oppmerksom
på dette.
Ta ut nøkkelen før du forlater bi‐
len, så ingen uvedkommende kan
styre vinduene og det myke taket.
Betjening med bryter i
midtkonsollen
Kan betjenes med tenningsbryter i
posisjon 1 eller 2 (tenning på) 3 131.
Det myke taket kan åpnes og lukkes
ved kjøring med hastighet opp til
50 km/t.
Åpne mykt tak
Hold bryteren trukket opp inntil det
myke taket er helt åpent og lokket for det myke taket er lukket. Alle vin‐
duene vil bli åpnet under denne ope‐
rasjonen.

Nøkler, dører og vinduer35
For å lukke alle vinduer trekkes bry‐
teren , opp.
Lukke mykt tak
Hold bryteren trykket ned inntil det
myke taket og lokket for det myke ta‐
ket er helt lukket. Når vinduene be‐
gynner å bevege seg oppover, slip‐
pes bryteren, vinduene lukkes auto‐
matisk.
Alle vinduene vil først bli åpnet under
denne operasjonen.
Bekreftelse på betjening
Fullstendig åpning eller lukking av det myke taket med bryteren i midtkon‐sollen bekreftes ved at det høres et
akustisk signal.
Betjening med fjernkontroll Åpne mykt tak
Hold c trykket inn til kalesjen er helt
åpent og lokket for kalesjen er lukket.
Alle vinduene vil bli åpnet under
denne operasjonen.
Lukke mykt tak
Hold e trykket inn inntil kalesjen, lok‐
ket for kalesjen og vinduene er helt lukket. Alle vinduene vil først bli åpnet under denne operasjonen.
Bekreftelse på betjening
Fullstendig åpning eller lukking av det
myke taket med fjernkontrollen be‐
kreftes av nødvarslings-blinklysene.

36Nøkler, dører og vinduer

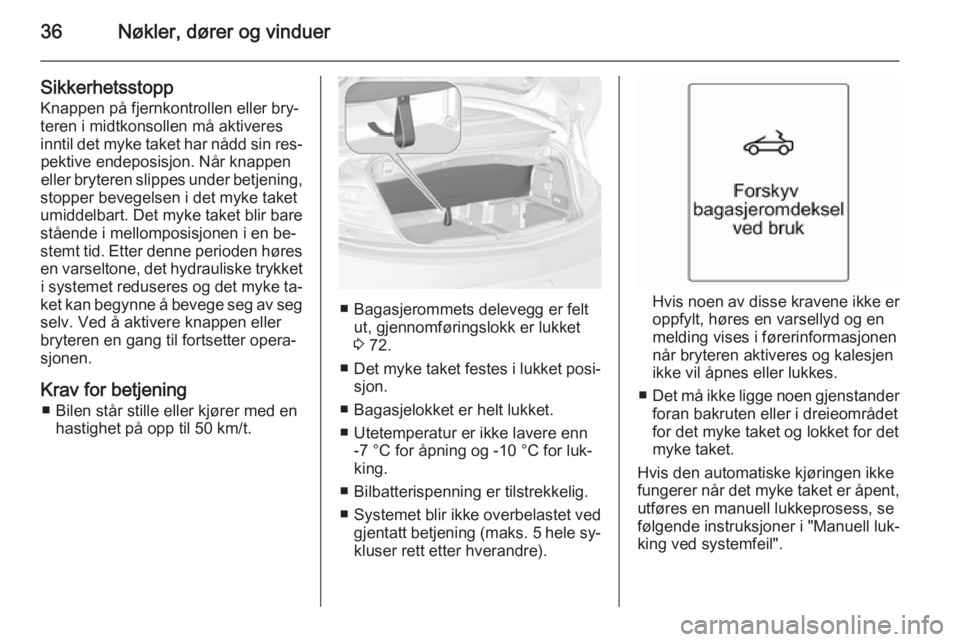

Sikkerhetsstopp
Knappen på fjernkontrollen eller bry‐
teren i midtkonsollen må aktiveres
inntil det myke taket har nådd sin res‐ pektive endeposisjon. Når knappen
eller bryteren slippes under betjening,
stopper bevegelsen i det myke taket umiddelbart. Det myke taket blir bare
stående i mellomposisjonen i en be‐
stemt tid. Etter denne perioden høres en varseltone, det hydrauliske trykket i systemet reduseres og det myke ta‐
ket kan begynne å bevege seg av seg selv. Ved å aktivere knappen eller
bryteren en gang til fortsetter opera‐
sjonen.
Krav for betjening ■ Bilen står stille eller kjører med en hastighet på opp til 50 km/t.
■ Bagasjerommets delevegg er feltut, gjennomføringslokk er lukket
3 72.
■ Det myke taket festes i lukket posi‐
sjon.
■ Bagasjelokket er helt lukket.
■ Utetemperatur er ikke lavere enn -7 °C for åpning og -10 °C for luk‐
king.
■ Bilbatterispenning er tilstrekkelig. ■ Systemet blir ikke overbelastet ved
gjentatt betjening ( maks. 5 hele sy‐
kluser rett etter hverandre).Hvis noen av disse kravene ikke er oppfylt, høres en varsellyd og en
melding vises i førerinformasjonen
når bryteren aktiveres og kalesjen
ikke vil åpnes eller lukkes.
■ Det må ikke ligge noen gjenstander
foran bakruten eller i dreieområdet
for det myke taket og lokket for det
myke taket.
Hvis den automatiske kjøringen ikke
fungerer når det myke taket er åpent, utføres en manuell lukkeprosess, se
følgende instruksjoner i "Manuell luk‐
king ved systemfeil".

Nøkler, dører og vinduer37
Generelle tipsLes dette■ Aktiver alltid funksjonsbryteren inntil det akustiske signalet høres
eller nødblinklyset tennes for å være sikker på at det myke taket
er fullstendig åpnet eller lukket.
■ Det myke taket kan stoppes i en mellomposisjon for å muliggjøre
rengjøring av skiver og pakninger
for taket. Løsne bryteren i midt‐
konsollen under betjening for å stoppe bevegelsen i det myke ta‐
ket i mellomposisjon i maksimalt
7 minutter når tenningen er på.
Deretter høres en varsellyd, det
hydrauliske trykket i systemet re‐
duseres og det myke taket kan be‐ gynne å bevege seg av seg selv.
■ Det myke taket må ikke åpnes hvis
det er vått, frosset eller skittent.
■ Aktivering av det myke taket på ujevnt underlag kan medføre funk‐sjonsfeil og skade.
■ Bilpleie 3 220.Manuell lukking ved systemfeil
Ved funksjonsfeil i den elektrohydrau‐ liske aktiveringen kan det åpnede
myke taket lukkes manuelt.
En varseltone høres og en melding
vises i førerinformasjonen.
Merk
Vi anbefaler sterkt at det myke ta‐
ket lukkes manuelt med to perso‐
ner.
Manuell betjening av det myke ta‐
ket er bare tillatt ved lukking.
Les den følgende beskrivelsen
fullstendig før første gangs bruk.
Ikke gjennomfør manuell stenging når bilen står i nedoverbakke eller
helninger.
Fjern den store vindskjermen før taket betjenes.
Etter lukking må det myke taket
repareres i et verksted.
Klargjør følgende verktøy som er nødvendig for manuell betjening:

38Nøkler, dører og vinduer
■ sekskantnøkkel med 4 mm sek‐skant på den lange siden og 6 mm
sekskant på den korte siden, plas‐
sert i hanskerommet
■ to strenger, plassert i hanskerom‐ met
■ skrutrekker, plassert i verktøykas‐ sen i bagasjerommet 3 201
1. Slå av tenningen.
2. Åpne bagasjelokket og fjern skru‐
trekkeren fra verktøykassen.3. På innsiden av den øvre bagasje‐
lokkkanten finnes en spak for fri‐
gjøring av lokket for det myke ta‐
ket. Finn spaken og lås opp ved å sveive spaken nedover.
Les dette
Bagasjelokket kan ikke åpnes fra og
med neste trinn.
Fjern skrutrekkeren for videre arbeid fra verktøykassen. Det er mulig at
bagasjerommet ikke kan åpnes før
bilen er kommet til et verksted. Fjern derfor eventuelle gjenstander som
er nødvendige fra bagasjerommet.
4. Lukk bagasjelokket.5. Løft opp lokket for det myke taket på begge sider samtidig, omtrent
opp til halvveis oppreist posisjon.
