2015.5 OPEL ASTRA J Instruktionsbog (in Danish)

Opbevaring63Bagmonteret cykelholder
Bagmonteret cykelholder til to cykler
Den bagmonterede cykelholder
(Flex-Fix system) anvendes til fastgø‐
relse af cykler på en udskydelig hol‐
der, der er indbygget i bilens gulv. Det er ikke tilladt at transportere andregenstande.
Den maksimale belastning på den
bagmonterede cykelholder er 40 kg. Den maksimale belastning pr. cykel
er 20 kg.
Akselafstanden på en cykel må ikke
overstige 1,2 meter. Ellers kan cyklen ikke fastgøres sikkert.
Når cykelholderen ikke er i brug, skal
den skydes ind i bunden af bilen.
Der må ikke være nogen genstande
på cyklerne, der kan løsnes under
transporten.Forsigtig
Fastgør ikke cykler med carbon-
pedalarme til cykelholdere. Cyk‐
lerne kan beskadiges.
Udskydning
Åbn bagklappen.
9 Advarsel
Ophold i cykelholderens udskyd‐
ningsområde frarådes på grund af risikoen for personskader.
Pres grebet op. Systemet frigøres og
skydes hurtigt ud af kofangeren.

64Opbevaring
Den bagmonterede cykelholder skalskydes helt ud, indtil den går hørbart
i hak.
Sørg for, at det ikke er muligt at
presse den bagmonterede cykelhol‐
der ind, med mindre der igen presses
på grebet9 Advarsel
Der må kun placeres genstande
på bagagebærersystemet, hvis
det er korrekt aktiveret. Hvis ba‐
gagebærersystemet ikke kan akti‐ veres korrekt, må systemet ikkebenyttes, og det skal skydes på
plads igen. Søg hjælp på et værk‐
sted.
Montér baglygterne
Fjern først den bagerste ( 1) og der‐
efter den forreste ( 2) baglygte fra ud‐
sparingerne.
Åbn lampeholderen på bagsiden af
baglygten helt.
Skub klemarmen ned og skub lampe‐
holderen ind i holderen, indtil den går
i hak.
Gennemfør denne procedure for
begge baglygter.

Opbevaring65
Kontroller kablets og lygtens position
for at sikre, at de er monteret korrekt og placeret sikkert.
Lås den bagmonterede cykelholder
fast
Sving først den højre klemarm ( 1), og
derefter den venstre klemarm ( 2), ind‐
til der mærkes en modstand.
Den bagmonterede cykelholder er
låst, når klemarmene er drejet med
ca. 50°. Ellers er sikker funktion ikke
garanteret.
Bemærkninger
Luk bagklappen.

66Opbevaring
Klap pedalstangudsparingerne ud
Klap den ene eller begge pedalstang‐
udsparinger op, indtil den diagonale
støtte aktiveres.
Fjern pedalstangholderne fra pedal‐
stangudsparinger.
Tilpasning af den bagmonterede
cykelholder til en cykel
Pres på grebet, og træk hjuludsparin‐
gerne tilbage.

Opbevaring67
Pres grebet på holderemmen, og
fjern holderemmen.
Gør cyklen klar til fastgøring
Bemærkninger
Den maksimale bredde for pedalar‐
men er 38,3 mm, den maksimale
dybde er 14,4 mm.
Drej den venstre pedal (uden kæde‐ hjul) lodret ned. Pedalen på den ven‐
stre pedalstang skal være placeret
vandret.
Forhjulet på den forreste cykel skal
vende til venstre.
Forhjulet på den bageste cykel skal
vende til højre.
Fastgøring af cykel på den
bagmonterede cykelholderMens drejearmen befinder sig på pe‐
dalstangudsparingen, tilpasses den
justerbare pedalstangenhed omtrent‐
ligt til fremspringet på pedalstangen.
Hvis cyklens pedalstænger er lige,
skrues pedalstangenheden helt af
(position 5).
Hvis cyklens pedalstænger er bøjede,
skrues pedalstangenheden helt ind
(position 1).

68Opbevaring

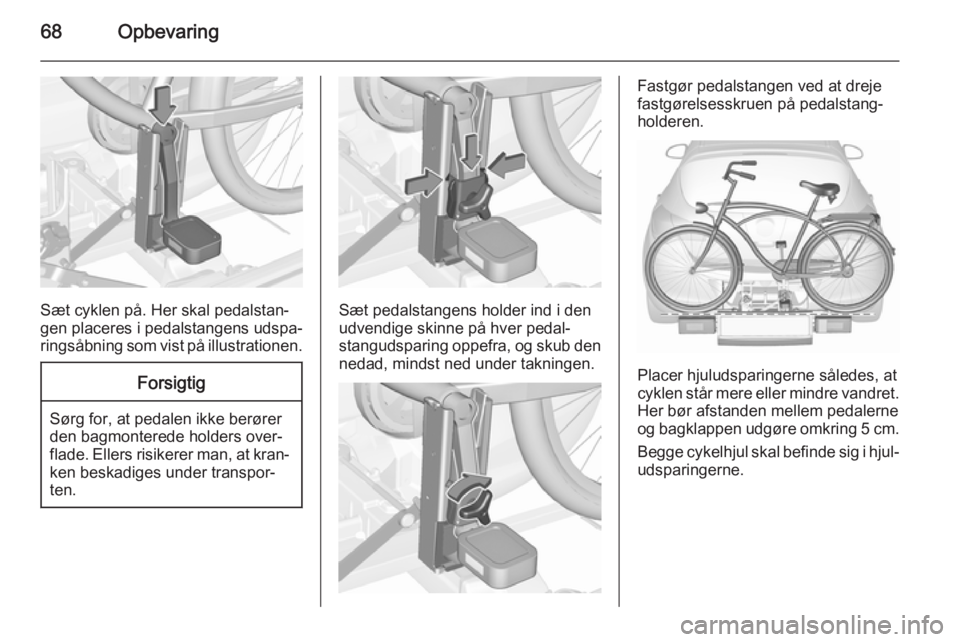

Sæt cyklen på. Her skal pedalstan‐
gen placeres i pedalstangens udspa‐ ringsåbning som vist på illustrationen.
Forsigtig
Sørg for, at pedalen ikke berører
den bagmonterede holders over‐ flade. Ellers risikerer man, at kran‐
ken beskadiges under transpor‐
ten.
Sæt pedalstangens holder ind i den
udvendige skinne på hver pedal‐
stangudsparing oppefra, og skub den
nedad, mindst ned under takningen.
Fastgør pedalstangen ved at dreje
fastgørelsesskruen på pedalstang‐
holderen.
Placer hjuludsparingerne således, at
cyklen står mere eller mindre vandret. Her bør afstanden mellem pedalerne
og bagklappen udgøre omkring 5 cm .
Begge cykelhjul skal befinde sig i hjul‐
udsparingerne.

Opbevaring69Forsigtig
Sørg for at trække hjulfordybnin‐
gerne så langt ud som nødvendigt, så begge cykeldæk placeres i for‐
dybningerne. Ellers er den
vandrette placering af cyklen ikke
sikker. Manglende overholdelse af
denne anvisning kan medføre ska‐ der på cykelhjulene forårsaget af
varm udstødningsgas.
Placer cyklen, så den flugter med bi‐ lens langsgående retning: Løsn pe‐
dalholderen en lille smule.
Placer cyklen lodret med drejearmen
på pedalstangudsparingen.
Hvis to cykler spærrer for hinanden,
kan deres position tilpasses ved at ju‐ stere hjuludparingerne og drejear‐
men på pedalstangudsparingen, indtil
cyklerne ikke længere berører hinan‐ den. Sørg for, at der er tilstrækkelig
afstand fra bilen.
Stram fastgørelsesskruen til pedalle‐
jeholderen så meget som muligt med
hånden.
Fastgør begge cykelhjul til hjuludspa‐
ringerne med holdestropperne.
Kontroller, at cyklen er sikret ordent‐
ligt.Forsigtig
Sørg for, at afstanden mellem cy‐
kel og bil er mindst 5 cm. Løsn om nødvendigt styret, og drej det si‐
delæns.
Indstillingerne for hjuludsparingerne
og på pedalstangudsparingens dre‐
jearm bør skrives ned og gemmes for
hver cykel. Korrekt forindstilling gør
det nemmere at sætte cyklen på næ‐
ste gang.

70Opbevaring
Det anbefales, at der anbringes et ad‐varselsskilt på den bageste cykel for
at gøre den mere synlig.
Aftagning af cykel fra den
bagmonterede cykelholder
Løsn holderemmene på begge cykel‐
hjul.
Hold fast i cyklen, løsn fastgørelses‐
skruen til pedallejeholderen, og løft
så pedallejeholderen for at fjerne den.
Tilbagetrækning af den
bagmonterede cykelholder
Skub pedalarmsbeslagene ind i pe‐
dalarmsholderen som vist på illustra‐
tionen.
Sæt holderemmen ind, og træk den
så langt ned som muligt.
