Soins du véhicule191
2.Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Retirer la douille du boîtier de phare en tournant dans le sens
anti-horaire.
4. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tourner
dans le sens horaire.
6. Insérer la lampe dans le pare- chocs et l'engager dans son loge‐ment.
Éclairage intérieur Éclairage de courtoisie, spotsde lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.
Plafonnier
Faire remplacer les ampoules par un
atelier.Éclairage véhicule
Faire remplacer les ampoules par un
atelier.
Panneau Starlight Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.

192Soins du véhiculeCircuit électriqueFusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec direction à
gauche, derrière le commutateur
d'éclairage ou, dans les véhicules
avec direction à droite, derrière la
boîte à gants.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.

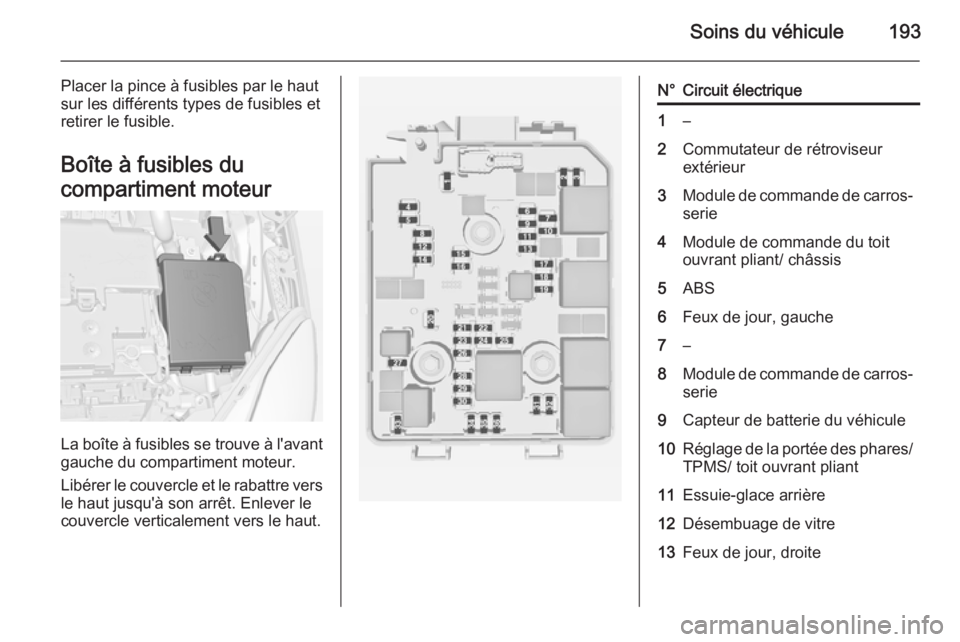

Soins du véhicule193
Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.
N°Circuit électrique1–2Commutateur de rétroviseur
extérieur3Module de commande de carros‐ serie4Module de commande du toit
ouvrant pliant/ châssis5ABS6Feux de jour, gauche7–8Module de commande de carros‐
serie9Capteur de batterie du véhicule10Réglage de la portée des phares/ TPMS/ toit ouvrant pliant11Essuie-glace arrière12Désembuage de vitre13Feux de jour, droite

194Soins du véhicule
N°Circuit électrique14Désembuage de rétroviseur15–16Module de commande du
châssis/système GPL17Rétroviseur intérieur18Module de commande du moteur19Pompe à carburant20–21Bobine d'injection22–23Système d'injection24Système de lave-glace25Système d'éclairage26Module de commande du moteur27–28Module de commande du moteur29Module de commande du moteurN°Circuit électrique30–31Phare gauche32Phare droit33Module de commande du moteur34Avertisseur sonore35Embrayage36–

Soins du véhicule195
N°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Tableau de bord5–6–7Pompe à vide électrique8Ventilateur de refroidissement,
bas9Ventilateur de refroidissement,
haut10Ventilateur de refroidissement/
Pompe à vide électrique11Démarreur
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐ puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐
fonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du ta‐ bleau de bord.
Tenir la poignée, puis tirer et rabattre le commutateur d'éclairage.

196Soins du véhicule
N°Circuit électrique1–2–3Lève-vitres électroniques4Transformateur électrique5Module de commande de carros‐serie 16Module de commande de carros‐ serie 27Module de commande de carros‐serie 38Module de commande de carros‐serie 49Module de commande de carros‐serie 510Module de commande de carros‐
serie 611Module de commande de carros‐ serie 712Module de commande de carros‐ serie 8N°Circuit électrique13–14Hayon15Connecteur de diagnostic16Raccordement de liaison de
données17l'allumage.18Système de climatisation19Amplificateur audio20Aide au stationnement21Commutateur de freinage22Système audio23Affichage24–25Onstar26Tableau de bord27Chauffage de siège, conducteur28–N°Circuit électrique29–30Tableau de bord31Avertisseur sonore32Chauffage de siège, passager33Volant chauffé34–35–36–37Essuie-glace arrière38Allume-cigares39–40–

Soins du véhicule197Outillage du véhicule
Outillage
Véhicules avec kit de réparation
des pneus
Certains outils et l'oeillet de remor‐
quage sont rangés avec le kit de ré‐
paration des pneus dans une boîte à
outils dans le coffre sous le recouvre‐ ment de plancher. Sur les versions
avec une boîte de rangement, dépo‐
ser tout d'abord la boîte 3 71.
Sur les versions avec un système de
transport arrière ou un moteur à gaz
liquide, les outils se trouvent avec l'œillet de remorquage et le kit de ré‐
paration des pneus, dans une valise
fixée avec une sangle sur la paroi
gauche du coffre.Sur la version avec la boîte de range‐
ment, la valise contenant les outils,
l'œillet de remorquage et le kit de ré‐
paration des pneus se trouve dans
une chambre de la boîte, dans le cof‐ fre 3 71.

198Soins du véhicule
Sur les versions avec caisson de
basse, les outils et l'œillet de remor‐
quage se trouvent avec le kit de ré‐
paration des pneus et le triangle de
présignalisation dans la boîte sous le
tapis de sol. Pour accéder, retirer tout d'abord le tapis de sol : plier la partie
arrière vers l'avant et tirer le tapis vers
l'arrière 3 72.
Véhicules avec roue de secours
Le cric, la clé de roue, les outils et
deux sangles de retenue de la roue
endommagée se trouvent dans la
boîte à outils sous le tapis de sol du
coffre 3 72.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela
peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
