2014 YAMAHA YZF-R1 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
tornare il display alla modalità orologio
digitale, premere contemporaneamente i
tasti “SELECT” e “RESET”; tuttavia, non è
possibile effettuare questa operazione
mentre il cronometro è attivo.
Misurazione standard1. Premere il tasto “RESET” per avviare ilcronometro.
2. Premere il tasto “SELECT” per ferma- re il cronometro.
3. Premere nuovamente il tasto “SE-
LECT” per azzerare il cronometro.
Misurazione tempo parziale1. Premere il tasto “RESET” per avviare il cronometro.
2. Premere il tasto “RESET” o l’interrut- tore avviamento “ ” per misurare i
tempi parziali. I tempi parziali vengono
visualizzati sul display del totalizzatore
contachilometri per cinque secondi.
3. Premere il tasto “RESET” o l’interrut- tore avviamento “ ” per visualizzare
il tempo parziale finale o premere il ta-
sto “SELECT” per fermare il cronome-
tro e visualizzare il tempo parziale
finale. Storico dei tempi parziali
Lo storico dei tempi parziali visualizza fino
a 20 tempi parziali memorizzati. Lo storico
dei tempi parziali può venire visualizzato in
ordine cronologico inverso oppure secon-
do la velocità.
1. Premere il tasto “SELECT” per almeno un secondo per selezionare la modali-
tà ordine cronologico inverso; “L-20”
viene visualizzato sul cronometro.
Premere ancora il tasto “SELECT” per
selezionare la modalità velocità; “F-
20” viene visualizzato sul cronometro.
NOTAModalità ordine cronologico inverso: I
tempi parziali vengono visualizzati dal
più recente a quello meno recente (os-
sia, L1, L2, L3, L4).
 Modalità ordine di velocità: I tempi
parziali vengono visualizzati dal più
veloce al più lento (ossia, F1, F2, F3,
F4).2. Premere il tasto “RESET”. In funzione
del tempo parziale selezionato, “L1”
oppure “F1” viene visualizzato sul di-
splay temperatura liquido refrigeran-
te/temperatura dell’aria aspirata, ed il
suo corrispondente tempo parziale
memorizzato viene visualizzato sul
cronometro.
3. Premere il tasto “SELECT” per passa- re alla visualizzazione del tempo par-
ziale in ordine crescente (per es., 1, 2,
3, 4), e il tasto “RESET” per passare
alla visualizzazione del tempo parziale
in ordine decrescente (per es., 20, 19,
18, 17).NOTAPer commutare tra la modalità ordine
cronologico inverso e la modalità ve-
locità, premere il tasto “SELECT” per
almeno un secondo per annullare la
1. Display temperatura liq uido refrigerante/di-
splay temperatura aria aspirazione
2. Cronometro
21
U2SGH0H0.book Page 10 Wednesday, June 12, 2013 6:07 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
modalità attuale e quindi ripetere
l’operazione 1 per selezionare la mo-
dalità desiderata.
 Per azzerare tutti i tempi memorizzati
per lo storico dei tempi parziali sele-
zionato, premere il tasto “RESET” per
almeno un secondo.
4. Premere il tasto “SELECT” per almeno un secondo per cancellare lo storico
dei tempi parziali e ritornare alla misu-
razione del tempo.
Mo dalità totalizzatore contachilometri,
contachilometri parziale, consumo di
carburante istantaneo e consumo me dio
carburante Premere il tasto “SELECT” per commutare
sul display la visualizzazione tra la modalità
totalizzatore contachilometri “ODO”, le mo-
dalità contachilometri parziale “TRIP 1” e
“TRIP 2”, la modalità consumo di carburan-
te istantaneo “km/L” oppure “L/100 km”, e
la modalità consumo di carburante medio
“AVE_ _._ km/L” oppure “AVE_ _._ L/100
km” nel seguente ordine:
ODO
→ TRIP 1 → TRIP 2 → km/L oppure
L/100 km → AVE_ _._ km/L oppure AVE_
_._ L/100 km → ODO
Solo per il Regno Unito:
Premere il tasto “SELECT” per commutare
sul display la visualizzazione tra la modalità
totalizzatore contachilometri “ODO”, le mo-
dalità contachilometri parziale “TRIP 1” e
“TRIP 2”, la modalità consumo di carburan-
te istantaneo “km/L”, “L/100 km” oppure
“MPG”, e la modalità consumo di carbu-
rante medio “AVE_ _._ km/L”, “AVE_ _._
L/100 km” oppure “AVE_ _._ MPG” nel se-
guente ordine:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km oppure MPG → AVE_ _._ km/L, AVE_
_._ L/100 km oppure AVE_ _._ MPG →
ODO Se si accende la spia livello carburante (ve-
dere pag. 3-3), il display passa automatica-
mente alla modalità contachilometri
parziale riserva carburante “TRIP F” ed ini-
zia a conteggiare la distanza percorsa a
partire da quel punto. In tal caso, premere il
tasto “SELECT” per alternare sul display le
varie modalità di contachilometri parziali,
totalizzatore contachilometri, consumo di
carburante istantaneo e consumo medio
carburante nel seguente ordine:
TRIP F
→ km/L oppure L/100 km → AVE_
_._ km/L oppure AVE_ _._ L/100 km →
ODO → TRIP 1 → TRIP 2 → TRIP F
Solo per il Regno Unito:
TRIP F → km/L, L/100 km oppure MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km oppure
AVE_ _._ MPG → ODO → TRIP 1 → TRIP 2
→ TRIP F
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno un
secondo.
Se non si azzera manualmente il contachi-
lometri parziale riserva carburante, esso si
azzera automaticamente, e il display torna
alla modalità precedente dopo il rifornimen-
to e una percorrenza di 5 km (3 mi).1. Totalizzatore contachilometri/contachilome- tri parziale/contachilometri parziale riserva
carburante/display consumo di carburante
istantaneo/display consumo di carburante
medio
1
U2SGH0H0.book Page 11 Wednesday, June 12, 2013 6:07 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
Modalità consumo istantaneo carburanteSi può impostare il display del consumo di
carburante istantaneo su “km/L”, “L/100
km” oppure “MPG” (solo per il Regno Uni-
to). “km/L”: viene mostrata la distanza
percorribile con 1.0 L di carburante
nelle condizioni di marcia attuali.
 “L/100 km”: viene mostrata la quantità
di carburante necessaria per precor-
rere 100 km nelle condizioni di marcia
attuali.
 “MPG” (solo per il Regno Unito): viene
mostrata la distanza percorribile con
1.0 Imp.gal di carburante nelle condi-
zioni di marcia attuali.
Per alternare la visualizzazione dei display
del consumo istantaneo di carburante, pre-
mere il tasto “SELECT” per un secondo
quando viene visualizzato uno dei display.
NOTASe si marcia a velocità inferiori a 10 km/h
(6.0 mi/h), sul display appare “_ _._”.Modalità consumo medio carburanteIl display del consumo medio carburante si
può impostare su “AVE_ _._ km/L”, “AVE_
_._ L/100 km” oppure “AVE_ _._ MPG” (so-
lo per il Regno Unito).
Questo display visualizza il consumo medio
di carburante a partire dall’ultimo azzera-
mento.  “AVE_ _._ km/L”: viene mostrata la di-
stanza media percorribile con 1.0 L di
carburante.
 “AVE_ _._ L/100 km”: viene mostrata
la quantità media di carburante ne-
cessaria per precorrere 100 km. 
“AVE_ _._ MPG” (solo per il Regno
Unito): viene mostrata la distanza me-
dia percorribile con 1.0 Imp.gal di car-
burante.
Per alternare la visualizzazione dei display
del consumo di carburante medio, premere
il tasto “SELECT” per un secondo quando
viene visualizzato uno dei display.
Per azzerare il display del consumo di car-
burante medio, selezionarlo premendo il ta-
sto “SELECT”, e poi premere il tasto
“RESET” per almeno un secondo.
NOTADopo l’azzeramento di un display del con-
sumo medio carburante, viene visualizzato
“_ _._” per quel display fino a quando il vei-
colo ha percorso 1 km (0.6 mi).
1. Display del consumo istantaneo carburante
1
1. Display del consumo medio carburante
1
U2SGH0H0.book Page 12 Wednesday, June 12, 2013 6:07 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. La posizione di folle viene indicata
da “ ” e dalla spia marcia in folle.
Display della mo dalità di g ui da Questo display indica quale modalità di
guida è stata selezionata: “STD”, “A” oppu-
re “B”. Per maggiori particolari sulle moda-
lità e su come selezionarle, vedere le
pagine 3-17 e 3-19.
Display
della temperatura li qui do refri-
g erante
Il display liquido refrigerante indica la tem-
peratura del liquido refrigerante.
NOTASe è stata selezionat a la visualizzazione
temperatura liquido refrigerante, per un se-
condo viene visualizzato il simbolo “C” e
poi viene visualizzata la temperatura liquido
refrigerante.
ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscal dan do.Display della temperatura dell’aria aspi-
rata
Il display della temperatura dell’aria aspira-
ta indica la temperatura dell’aria introdotta
nella cassa filtro. Girare la chiave su “ON” e
premere il tasto “RESET” per alternare la vi-
sualizzazione della temperatura liquido re-
frigerante e la visualizzazione della
temperatura dell’aria aspirata. Premere an-
cora il tasto “RESET” per ritornare al di-
splay della temperatura liquido refrigerante.

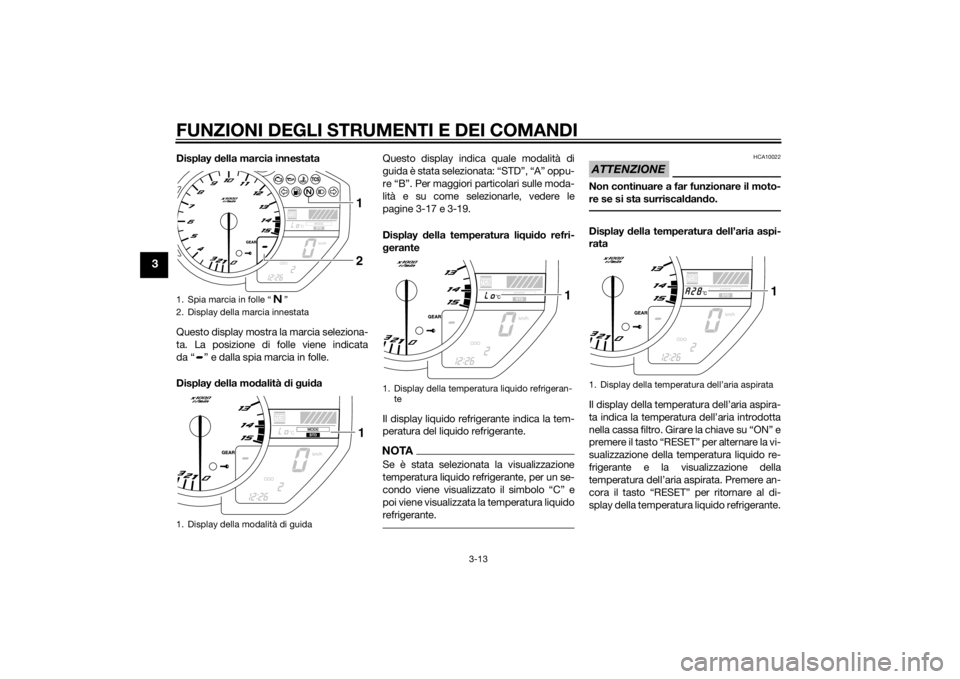

1. Spia marcia in folle “ ”
2. Display della marcia innestata
1. Display della modalità di guida
211
1. Display della temperatura liquido refrigeran- te
1
1. Display della temperatura dell’aria aspirata
1
U2SGH0H0.book Page 13 Wednesday, June 12, 2013 6:07 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
NOTAAnche se la temperatura dell’aria aspi-
rata è stata regolata per essere visua-
lizzata, la spia della temperatura
liquido refrigerante si accende se il
motore si surriscalda.
 Quando la chiave è girata su “ON”, la
temperatura liquido refrigerante viene
visualizzata automaticamente, anche
se la temperatura dell’aria aspirata era
visualizzata prima che la chiave fosse
girata su “OFF”.
 Se è stata selezionata la visualizzazio-
ne temperatura dell’aria aspirata, per
un secondo viene visualizzato il sim-
bolo “A” e poi vengono visualizzati il
simbolo “A” e la temperatura dell’aria
aspirata.
Display di visualizzazione delle mo dalità
d el sistema di controllo della trazione
Questo display indica quale modalità del si-
stema di controllo della trazione è stata se-
lezionata. Per maggiori particolari sulle
modalità e su come selezionarle, vedere
pagina 3-21. Dispositivo
di auto dia gnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia immo-
bilizer lampeggia ed il display indica un co-
dice di errore.
Se viene rilevato un problema in un qualsi-
asi altro circuito, la spia guasto motore si
accende ed il display indica un codice di er-
rore.
Se il display indica codici di errore, annota-
re il numero del codice e poi fare controllare

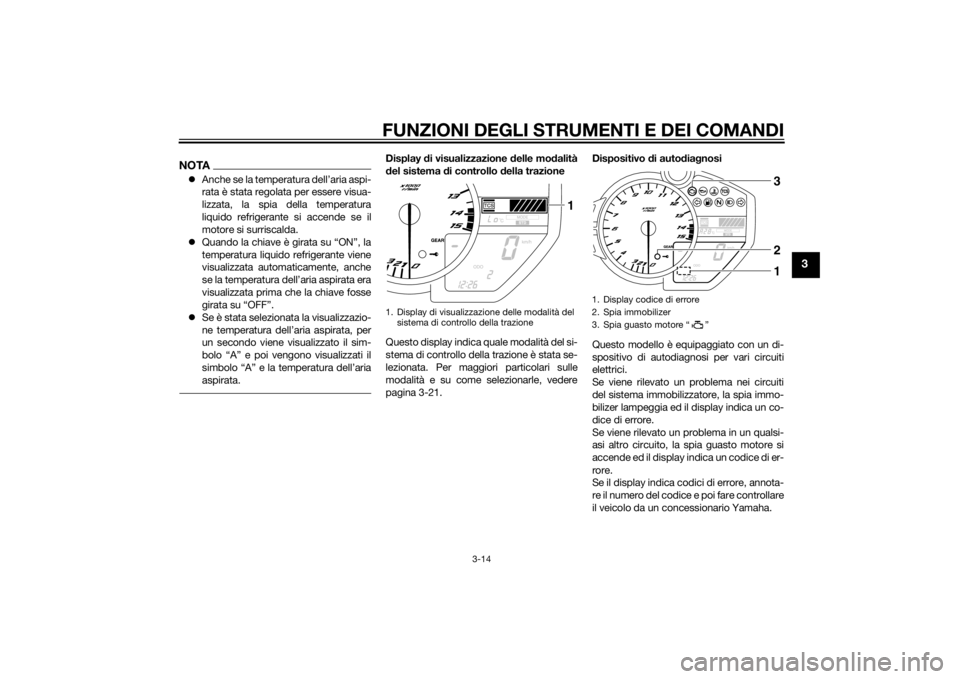

il veicolo da un concessionario Yamaha.1. Display di visualizzazione delle modalità del sistema di controllo della trazione
1
1. Display codice di errore
2. Spia immobilizer
3. Spia guasto motore “ ”
132
U2SGH0H0.book Page 14 Wednesday, June 12, 2013 6:07 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
NOTASe il display indica il codice di errore per il
circuito del sistema immobilizzatore 52,
questo potrebbe essere provocato da
un’interferenza del transponder. Se appare
questo codice di errore, provare ad esegui-

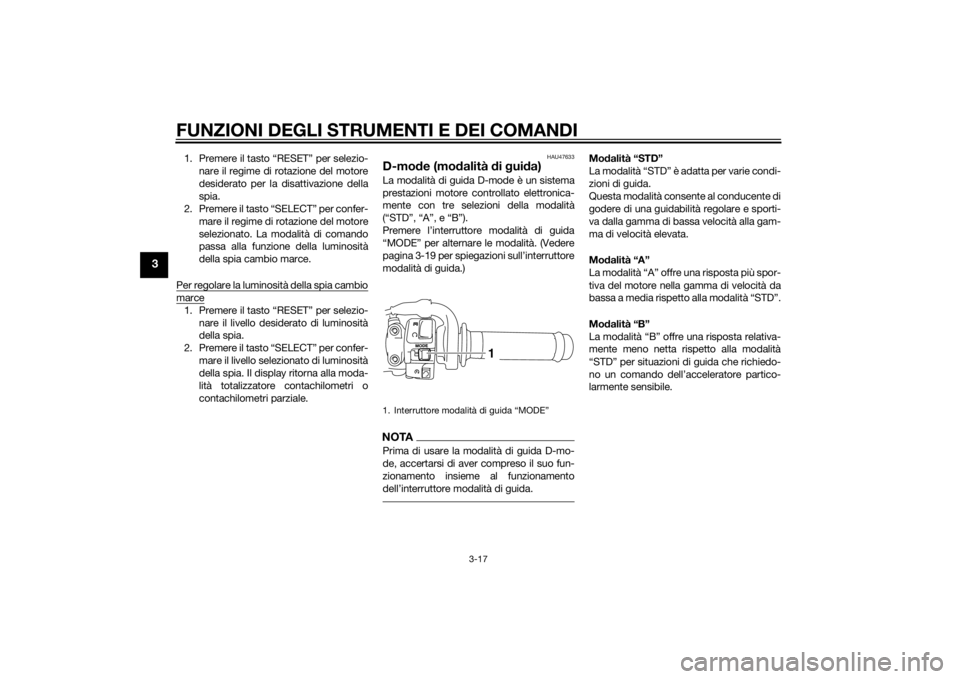

re la procedura descritta di seguito.1. Usare la chiave di ricodifica per avvia-re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una chia-
ve dell’immobilizzatore sullo stesso anello
portachiavi! Le chiavi del sistema immobi-
lizzatore possono provocare interferenze
nei segnali che a loro volta possono impe-
dire l’avviamento del motore.2. Se il motore si accende, spegnerlo eprovare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
ATTENZIONE
HCA11591
Se il display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare d anneggiamenti del
motore.Mo dalità di coman do della luminosità
d el display e della spia cambio marce
Questa modalità consente di cambiare cin-
que impostazioni eseguendo le seguenti fa-
si. 1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto il tasto “SELECT”. 3. Girare la chiave su “ON” e poi rilascia-
re il tasto “SELECT” dopo cinque se-
condi. Viene selezionata la funzione
luminosità display.
4. Premere il tasto “SELECT” per com-
mutare le funzioni nell’ordine seguen-
te.a. Luminosità del display:
Questa funzione consente di rego-
lare la luminosità dei display e del
contagiri per adattarlo alle condi-
zioni di luce esterne.
b. Attività della spia cambio marce: Questa funzione consente di sce-
gliere se attivare o meno la spia e
se deve lampeggiare o restare ac-
cesa fissa quando è attivata.
c. Attivazione della spia cambio mar- ce:
Questa funzione consente di sele-
zionare il regime di rotazione mo-
tore al quale la spia viene attivata.
d. Disattivazione della spia cambio
marce:
Questa funzione consente di sele-
zionare il regime di rotazione mo-
tore al quale la spia viene
disattivata.
e. Luminosità della spia cambio mar-

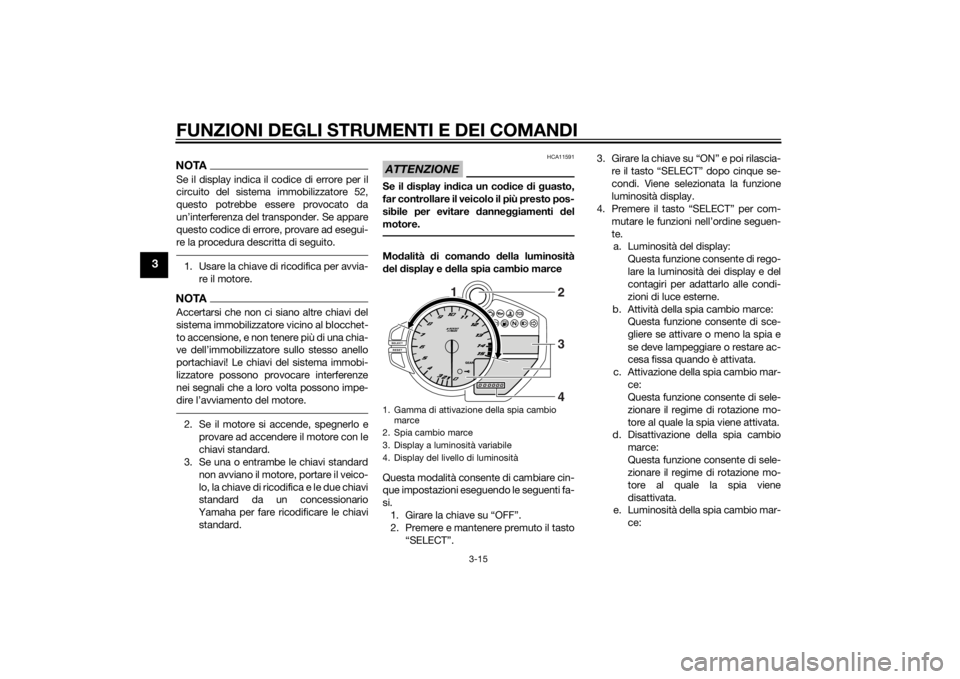

ce:1. Gamma di attivazione della spia cambio marce
2. Spia cambio marce
3. Display a luminosità variabile
4. Display del livello di luminosità
1
2
3
4
U2SGH0H0.book Page 15 Wednesday, June 12, 2013 6:07 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
Questa funzione consente di rego-
lare la luminosità della spia cambio
marce per adattarla alle preferen-
ze personali.
NOTAIl display mostra l’impostazione attuale di
ciascuna funzione, tranne la funzione
dell’attività della spia cambio marce.Per regolare la luminosità dei display dellostrumento multifunzione e del contagiri1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto il tasto“SELECT”.
3. Girare la chiave su “ON” e poi rilascia- re il tasto “SELECT” dopo cinque se-
condi.
4. Premere il tasto “RESET” per selezio- nare il livello desiderato di luminosità.
5. Premere il tasto “SELECT” per confer- mare il livello selezionato di luminosi-
tà. La modalità di comando passa alla
funzione dell’attività della spia cambio
marce.
Per regolare la funzione dell’attività dellaspia cambio marce1. Premere il tasto “RESET” per selezio- nare una delle seguenti regolazioni
dell’attività della spia di segnalazione: 
Una volta attivata, la spia di se-
gnalazione resta accesa fissa.
(Questa regolazione è seleziona-
ta quando la spia resta accesa
fissa.)
 Una volta attivata, la spia di se-
gnalazione lampeggia. (Questa
regolazione è selezionata quan-
do la spia lampeggia quattro vol-
te al secondo.)
 La spia di segnalazione è inatti-
va; in altre parole, non si accende
né fissa, né lampeggiante. (Que-
sta regolazione è selezionata
quando la spia lampeggia una
volta ogni due secondi.)
2. Premere il tasto “SELECT” per confer-
mare l’attività selezionata della spia di
segnalazione. La modalità di coman-
do passa alla funzione di attivazione
della spia cambio marce.
Per regolare la funzione di attivazione della
spia cambio marceNOTASi può impostare la funzione di attivazione
della spia cambio marce tra 7000 giri/min e
15000 giri/min. Tra 7000 giri/min e 12000
giri/min, si può impostare la spia in incre- menti da 500 giri/min. Tra 12000 giri/min e
15000 giri/min, si può impostare la spia in
incrementi da 200 giri/min.
1. Premere il tasto “RESET” per selezio-
nare il regime di rotazione del motore
desiderato per l’attivazione della spia.
2. Premere il tasto “SELECT” per confer- mare il regime di rotazione del motore
selezionato. La modalità di comando
passa alla funzione di disattivazione
della spia cambio marce.
Per impostare la funzione di disattivazionedella spia cambio marceNOTA Si può impostare la funzione di disat-
tivazione della spia cambio marce tra
7000 giri/min e 15000 giri/min. Tra
7000 giri/min e 12000 giri/min, si può
impostare la spia in incrementi da 500
giri/min. Tra 12000 giri/min e 15000 gi- ri/min, si può impostare la spia in in-
crementi da 200 giri/min.
 Ricordarsi di impostare la funzione di
disattivazione ad un regime di rotazio-
ne motore superiore a quello della fun-
zione di attivazione, altrimenti la spia
cambio marce resta disattivata.
U2SGH0H0.book Page 16 Wednesday, June 12, 2013 6:07 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
1. Premere il tasto “RESET” per selezio-nare il regime di rotazione del motore
desiderato per la disattivazione della
spia.
2. Premere il tasto “SELECT” per confer-
mare il regime di rotazione del motore
selezionato. La modalità di comando
passa alla funzione della luminosità
della spia cambio marce.
Per regolare la luminosità della spia cambiomarce1. Premere il tasto “RESET” per selezio- nare il livello desiderato di luminosità
della spia.
2. Premere il tasto “SELECT” per confer- mare il livello selezionato di luminosità
della spia. Il display ritorna alla moda-
lità totalizzatore contachilometri o
contachilometri parziale.
HAU47633
D-mo de (mo dalità di g ui da)La modalità di guida D-mode è un sistema
prestazioni motore controllato elettronica-
mente con tre selezioni della modalità
(“STD”, “A”, e “B”).
Premere l’interruttore modalità di guida
“MODE” per alternare le modalità. (Vedere
pagina 3-19 per spiegazioni sull’interruttore
modalità di guida.)NOTAPrima di usare la modalità di guida D-mo-
de, accertarsi di aver compreso il suo fun-
zionamento insieme al funzionamento
dell’interruttore modalità di guida.
Mo dalità “STD”
La modalità “STD” è adatta per varie condi-
zioni di guida.
Questa modalità consente al conducente di
godere di una guidabilità regolare e sporti-
va dalla gamma di bassa velocità alla gam-
ma di velocità elevata.
Mo dalità “A”
La modalità “A” offre una risposta più spor-
tiva del motore nella gamma di velocità da
bassa a media rispetto alla modalità “STD”.
Mo dalità “B”
La modalità “B” offre una risposta relativa-
mente meno netta rispetto alla modalità
“STD” per situazioni di guida che richiedo-
no un comando dell’acceleratore partico-
larmente sensibile.
1. Interruttore modalità di guida “MODE”
1
U2SGH0H0.book Page 17 Wednesday, June 12, 2013 6:07 PM
