CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2070 mm (81.5 in)
Larghezza totale:
715 mm (28.1 in)
Altezza totale: 1130 mm (44.5 in)
Altezza alla sella: 835 mm (32.9 in)
Passo:
1415 mm (55.7 in)
Distanza da terra: 135 mm (5.31 in)
Raggio minimo di sterzata: 3500 mm (137.8 in)Peso:Peso in ordine di marcia:206 kg (454 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata: 998 cm³
Alesaggio × corsa:
78.0 × 52.2 mm (3.07 × 2.06 in)
Rapporto di compressione:
12.70 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:3.73 L (3.94 US qt, 3.28 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 3.93 L (4.15 US qt, 3.46 Imp.qt)Impianto di raffre ddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.73 L (2.89 US qt, 2.40 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina super senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante: 18.0 L (4.76 US gal, 3.96 Imp.gal)
Quantità di riserva carburante: 3.1 L (0.82 US gal, 0.68 Imp.gal)Iniezione carburante:Corpo farfallato:Sigla di identificazione:
1KB8 00Can dela/-e:Produttore/modello:
NGK/LMAR9E-J
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:1.512 (65/43)
Trasmissione finale: A catena
Rapporto di riduzione secondaria:
2.765 (47/17)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Comando: Con il piede sinistro
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U2SGH0H0.book Page 1 Wednesday, June 12, 2013 6:07 PM

CARATTERISTICHE TECNICHE
8-2
8
Rapporti di riduzione:1ª:
2.533 (38/15)
2ª: 2.063 (33/16)
3ª: 1.762 (37/21)
4ª:
1.522 (35/23)
5ª: 1.364 (30/22)
6ª: 1.269 (33/26)Parte ciclistica:Tipo di telaio:A diamante
Angolo di incidenza: 24.00 grado
Avancorsa:
102 mm (4.0 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello: MICHELIN/POWER PURE A
Produttore/modello: DUNLOP/Qualifier IIPneumatico posteriore:Tipo:Senza camera d'aria
Misura: 190/55 ZR17M/C (75W) Produttore/modello:
MICHELIN/POWER PURE
Produttore/modello: DUNLOP/Qualifier II
Carico:Carico massimo:189 kg (417 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico: 90–189 kg (198–417 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50
Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
120.0 mm (4.72 in)
U2SGH0H0.book Page 2 Wednesday, June 12, 2013 6:07 PM

CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 55.0 W × 2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore: 12 V, 10.0 W × 2
Luce ausiliaria: LED
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED Spia degli indicatori di direzione:
LED
Spia del livello del carburante: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione cambio marce:
LED
Spia di segnalazione del sistema di controllo
della trazione:
LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile dell’indicatore di direzione: 7.5 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile del parastrappi sterzo:
7.5 A
Fusibile di backup: 7.5 A Fusibile della valvola a farfalla elettrica:
7.5 A
U2SGH0H0.book Page 3 Wednesday, June 12, 2013 6:07 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48613

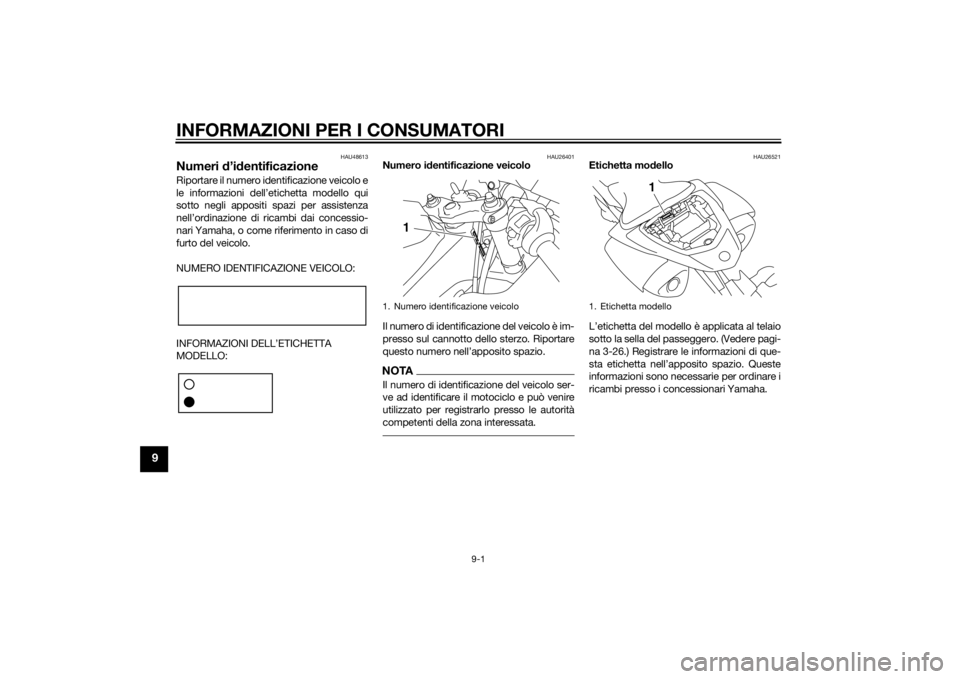

Numeri d’id entificazioneRiportare il numero identificazione veicolo e
