2014 YAMAHA YBR125 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-23
6
GAU51241
Antrie bsketten durchhang einstellen
Wenden Sie sich an einen Yamaha-Händler
vor Sie den Durchhang der Antriebskette
einstellen. 1. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
2. Den Splint der Bremsankerstrebe ent-
fernen, danach die Einstellmutter des
Fußbremshebelspiels, die Mutter der
Bremsankerstrebe und die Achsmut-
ter lockern. 3. Die Kontermuttern beider Antriebsket-
tenspanner lockern.
4. Das Motorrad auf den Hauptständer stellen.
5. Zum Straffen der Antriebskette die
Einstellschraube an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube an beiden Enden der
Schwinge in Richtung (b) drehen und
dann das Hinterrad nach vorn drü-
cken. ACHTUNG: Ein nicht an ge-
messener Antrie bsketten durch-
han g ü berlastet den Motor un d
an dere wichti ge Teile d es Motor-
ra ds un d kann zu einem Ketten-
schlupf o der -riss führen. Daher da-
rauf achten, dass der
Ketten durchhang sich immer im
S oll bereich befin det.
[GCA10572]
HINWEISBeide Antriebskettenspanner jeweils
gleichmäßig einstellen, damit die Ausrich-
tung sich nicht verstellt. Die Markierungen
auf beiden Seiten der Schwinge dienen
zum korrekten Ausricht en des Hinterrads.
6. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
7. Beide Kontermuttern festziehen und dann die Achsmutter und die Brem-
sankerstreben-Mutter mit den vorge-
schriebenen Drehmomenten festzie-
hen.
8. Einen neuen Splint einsetzen.

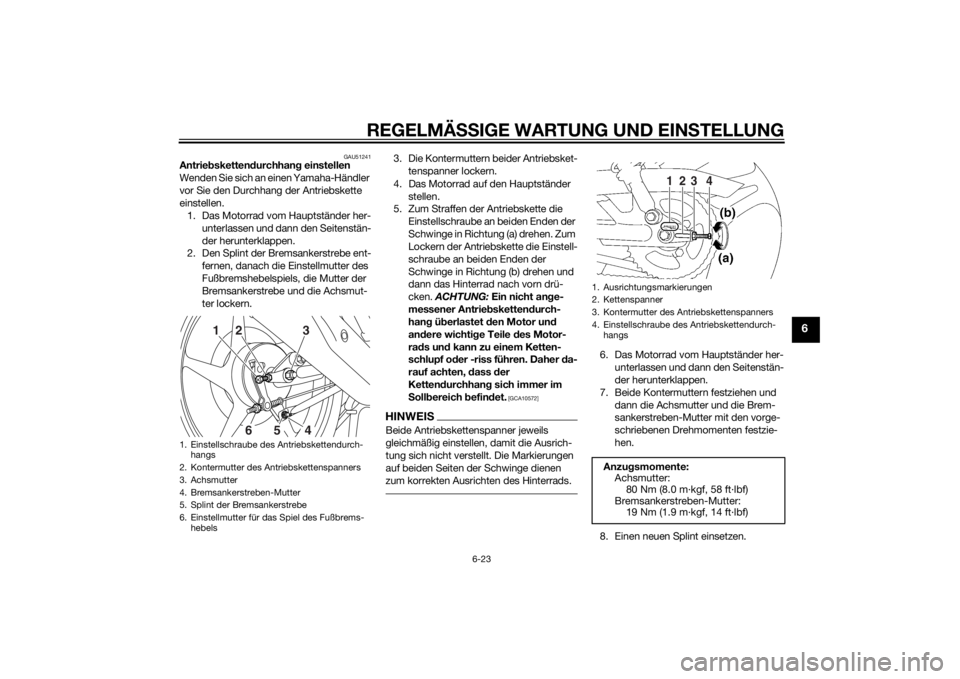

1. Einstellschraube des Antriebskettendurch- hangs
2. Kontermutter des Antriebskettenspanners
3. Achsmutter
4. Bremsankerstreben-Mutter
5. Splint der Bremsankerstrebe
6. Einstellmutter für das Spiel des Fußbrems- hebels
1
2
34
5
6
1. Ausrichtungsmarkierungen
2. Kettenspanner
3. Kontermutter des Antriebskettenspanners
4. Einstellschraube des Antriebskettendurch- hangs
Anzu gsmomente:
Achsmutter: 80 Nm (8.0 m·kgf, 58 ft·lbf)
Bremsankerstreben-Mutter: 19 Nm (1.9 m·kgf, 14 ft·lbf)
1
2
3
4
U51DG1G0.book Page 23 Thursday, August 29, 2013 5:23 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-24
6
9. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-19.)
WARNUNG
GWA10661
Nach dem Einstellen d es Fußbremshe-
b els die Funktion d es Bremslichtschal-
ters prüfen.10. Sicherstellen, dass die Antriebsket-
tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich
reibungslos bewegt.
GAU23026
Antrie bskette säu bern un d
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antrie bskette muss nach der Reini-
g un g d es Motorra ds, nach einer Fahrt im
Re gen o der nach einer Fahrt in feuchter
Um geb un g g eschmiert wer den.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschä dig ung
d er O-Rin ge zu vermei den, die An-
trie bskette nicht mit einem Dampf-
b zw. Hoch druckreini ger o der ei-
nem un geei gneten Lösun gsmittel
reini gen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ket-
tenspray schmieren. ACHTUNG: Auf
d ie Antrie bskette kein Motoröl o der
an deres Schmiermittel auftrag en, d
a dies Sub stanzen enthalten könn-
te, die die O-Rin ge beschäd ig en.

[GCA11112]
U51DG1G0.book Page 24 Thursday, August 29, 2013 5:23 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-25
6
GAU23098
Bow denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g ung b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU49921
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
GAU23144

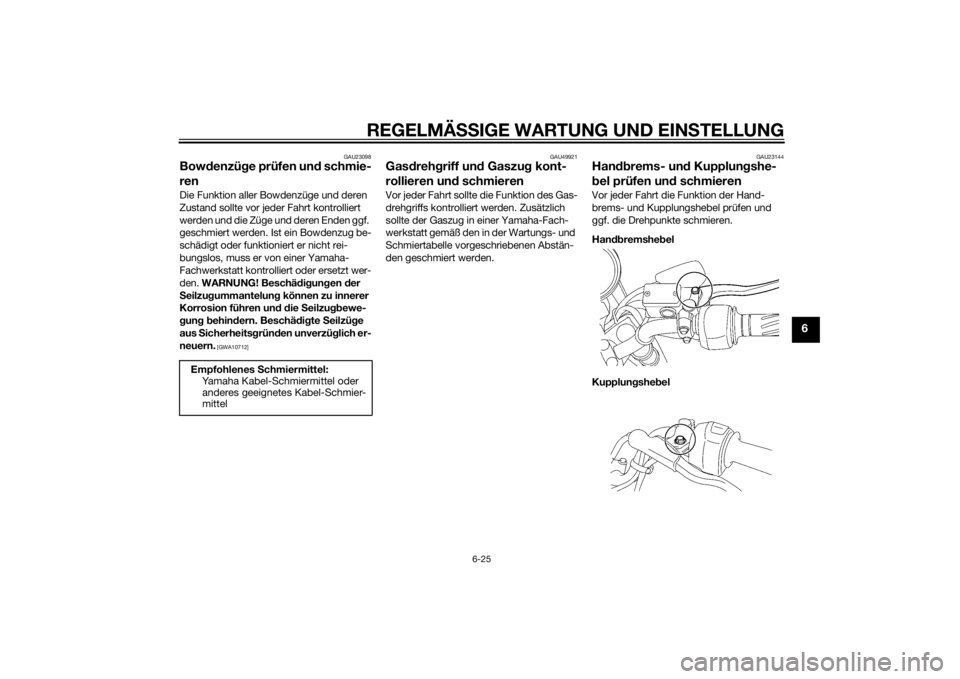

Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremshe bel
Kupplun gshe bel
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
U51DG1G0.book Page 25 Thursday, August 29, 2013 5:23 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-26
6
GAU23184

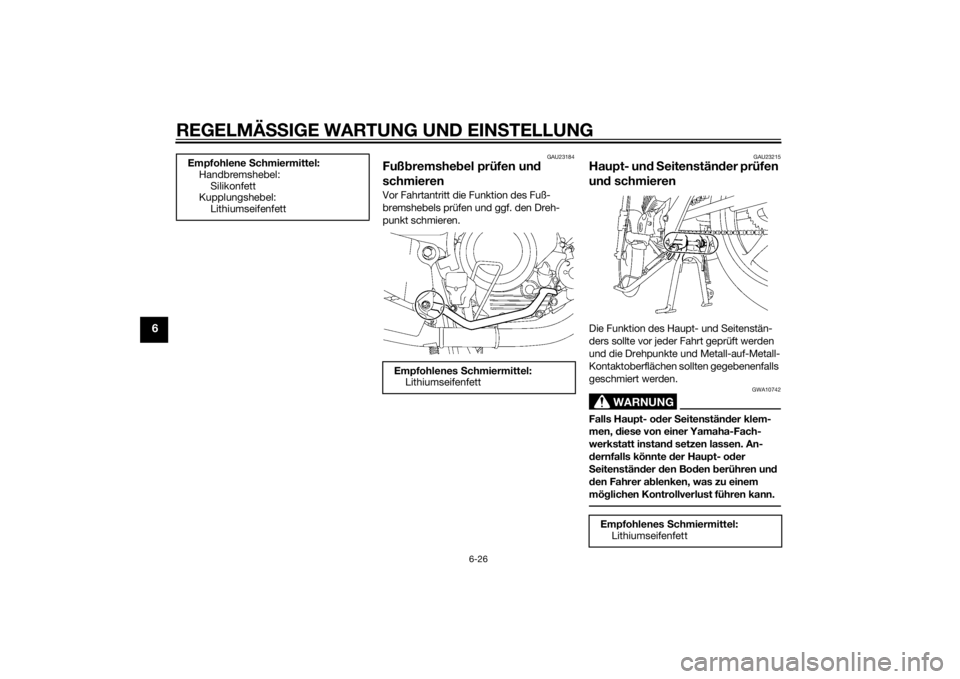

Fuß bremshe bel prüfen un d
schmierenVor Fahrtantritt die Funktion des Fuß-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
GAU23215
Haupt- un d S eitenstän der prüfen
und schmierenDie Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10742
Falls Haupt- o der Seitenstän der klem-
men, diese von einer Yamaha-Fach-
werkstatt instan d setzen lassen. An-
d ernfalls könnte der Haupt- o der
S eitenstän der den Bo den berühren un d
d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel: Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U51DG1G0.book Page 26 Thursday, August 29, 2013 5:23 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-27
6
GAUM1653
S chwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.

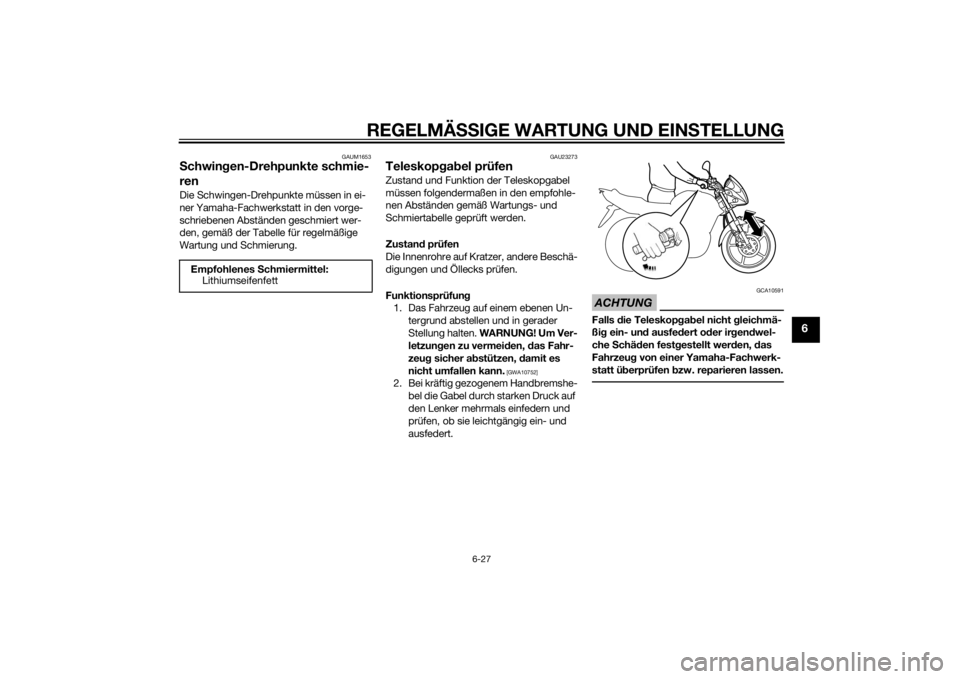

Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht gleichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U51DG1G0.book Page 27 Thursday, August 29, 2013 5:23 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-28
6
GAU45512

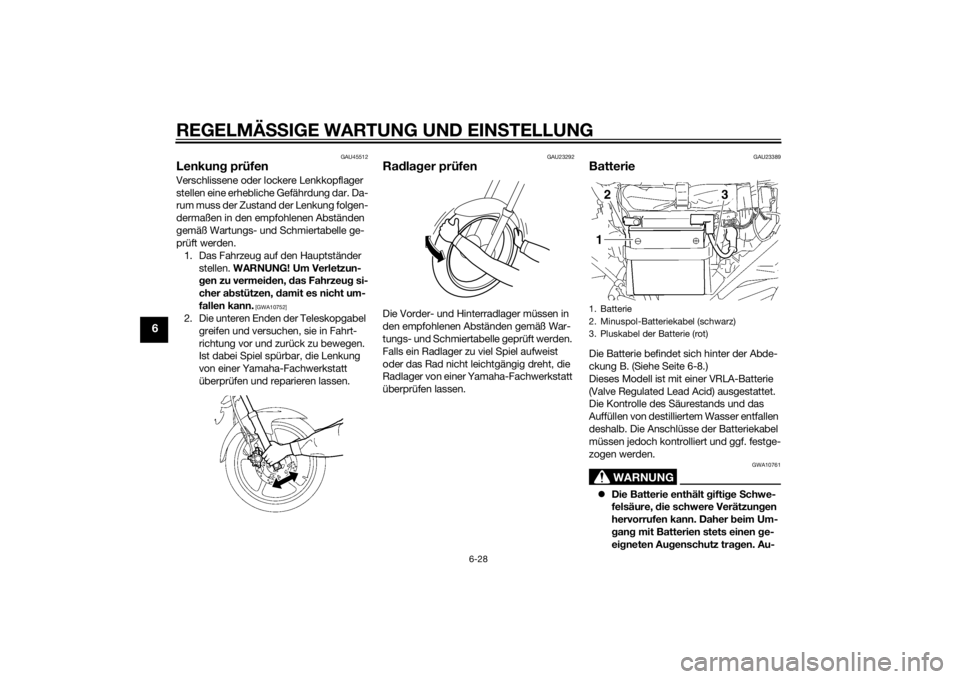

Lenkun g prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
g en zu vermei den, das Fahrzeu g si-
cher a bstützen, damit es nicht um-
fallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23389

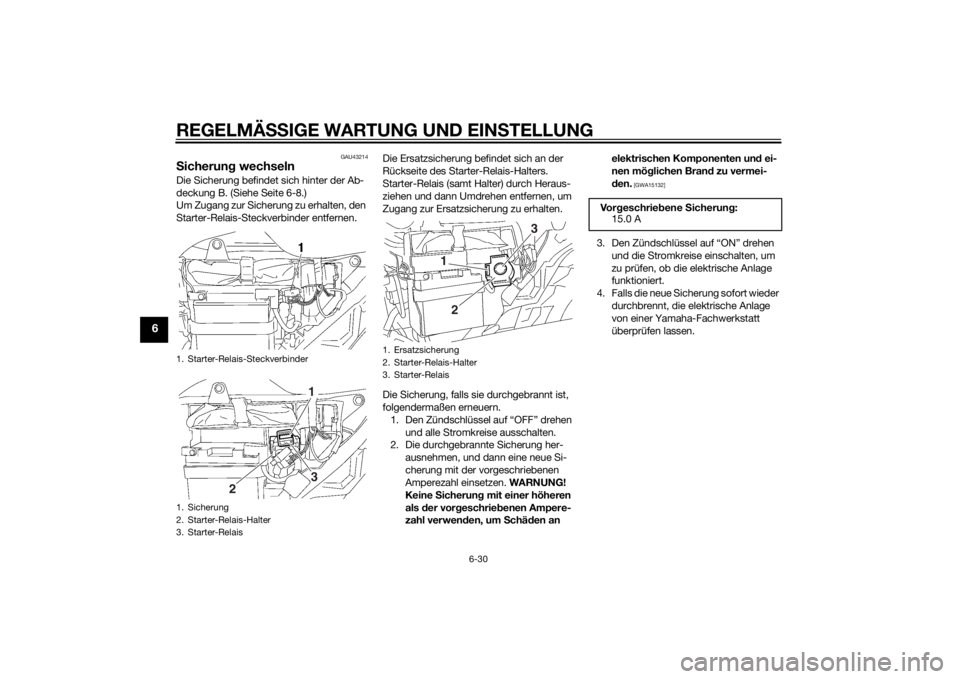

BatterieDie Batterie befindet sich hinter der Abde-
ckung B. (Siehe Seite 6-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
 Die Batterie enthält gifti ge Schwe-
felsäure, d ie schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Au genschutz tra gen. Au-1. Batterie
2. Minuspol-Batteriekabel (schwarz)
3. Pluskabel der Batterie (rot)1 23
U51DG1G0.book Page 28 Thursday, August 29, 2013 5:23 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-29
6
gen, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser od er Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Zi garetten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in ge-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIE S UND BA
TTERIEN VON KIN-
DERN FERN HALTEN.
ACHTUNG
GCA10621
Unter keinen Umstän den die Zellver-
schlusskappen entfernen, da dies die
Batterie ernsthaft beschä dig en wür de.Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.ACHTUNG
GCA16522
Zum La den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannung s-Ladeg erät nöti g.
Bei Verwen dung eines herkömmlichen
La deg eräts nimmt die Batterie S chaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie d arauf
achten, dass der Schlüssel auf “OFF”
ged reht wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluskab el abnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie darauf achten,
d ass der Schlüssel auf “OFF” g e-
d reht wur de, dann zuerst das Plus-
ka bel un d anschließen d d as Mi-
nuska bel anschließen.
[GCA16841]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gela denem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann die Batterie d auer-
haft beschäd ig en.
U51DG1G0.book Page 29 Thursday, August 29, 2013 5:23 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-30
6
GAU43214
Sicherun g wechselnDie Sicherung befindet sich hinter der Ab-
deckung B. (Siehe Seite 6-8.)
Um Zugang zur Sicherung zu erhalten, den
Starter-Relais-Steckverbinder entfernen. Die Ersatzsicherung befindet sich an der
Rückseite des Starter-Relais-Halters.
Starter-Relais (samt Halter) durch Heraus-
ziehen und dann Umdrehen entfernen, um
Zugang zur Ersatzsicherung zu erhalten.
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und alle Stromkreise ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an elektrischen Komponenten un
d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Den Zündschlüssel auf “ON” drehen
und die Stromkreise einschalten, um
zu prüfen, ob die elektrische Anlage
funktioniert.
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Starter-Relais-Steckverbinder
1. Sicherung
2. Starter-Relais-Halter
3. Starter-Relais
1
2 3
1. Ersatzsicherung
2. Starter-Relais-Halter
3. Starter-Relais
1
2 3
Vo r
geschrieb ene Sicherun g:
15.0 A
U51DG1G0.book Page 30 Thursday, August 29, 2013 5:23 PM
