ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU15113

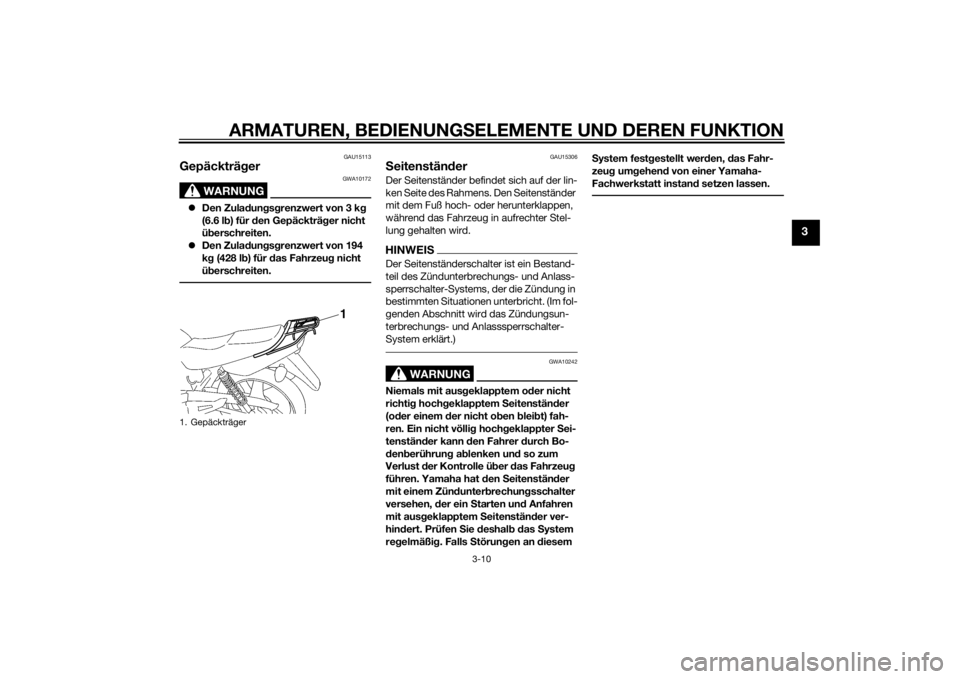

Gepäckträ ger
WARNUNG
GWA10172
 Den Zula dun gsg renzwert von 3 k g
(6.6 l b) für d en Gepäckträ ger nicht
ü b erschreiten.
 Den Zula dun gsg renzwert von 194
k g (428 l b) für d as Fahrzeu g nicht
ü b erschreiten.
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter S ei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F
alls S törungen an diesem S
ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
1. Gepäckträger
1
U51DG1G0.book Page 10 Thursday, August 29, 2013 5:23 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU43163
Zündunter brechun gs- u. Anlass-
sperrschalter- SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
 Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.U51DG1G0.book Page 11 Thursday, August 29, 2013 5:23 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3

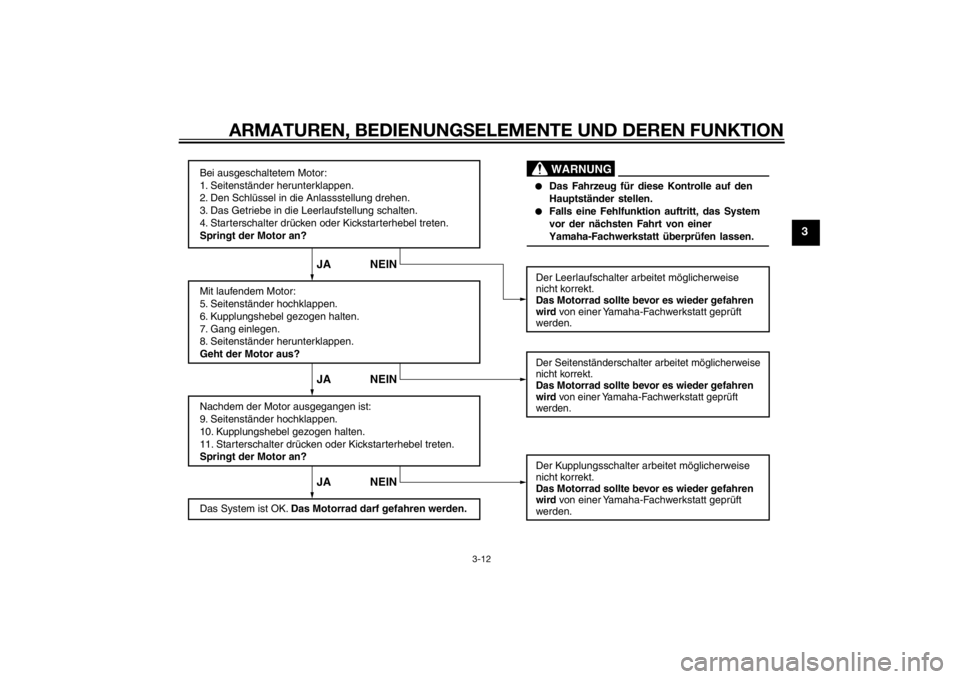

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Den Schlüssel in die Anlassstellung drehen.
3. Das Getriebe in die Leerlaufstellung schalten.
4. Starterschalter drücken oder Kickstarterhebel treten.
Springt der Motor an?
Mit laufendem Motor:
5. Seitenständer hochklappen.
6. Kupplungshebel gezogen halten.
7. Gang einlegen.
8. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
9. Seitenständer hochklappen.
10. Kupplungshebel gezogen halten.
11. Starterschalter drücken oder Kickstarterhebel treten.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden. Der Leerlaufschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.WARNUNG
●
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
●
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
JA NEIN JA NEIN JA NEIN
U51DG1G0.book Page 12 Thursday, August 29, 2013 5:23 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15598
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahr zeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartung sarbeiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig un g d es Fahrzeug s. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in diesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen. 3-7
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum
vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-11
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-20, 6-21
Hinterra dbremse • Funktion prüfen.
• Pedalspiel kontrollieren.
• Ggf. einstellen. 6-19, 6-20
U51DG1G0.book Page 1 Thursday, August 29, 2013 5:23 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
Kupplun g • Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen. 6-17
Gas dreh griff • Sicherstellen, dass er re
ibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und des Seilzug- und Griffgehäuse schmieren lassen. 6-14, 6-25
S teuerun gs- Seilzü ge • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. schmieren. 6-25
Antrie bskette • Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren. 6-22, 6-24
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
6-15, 6-17
Fußschalthe bel • Sicherstellen, dass er re
ibungslos funktioniert.
• Korrigieren, falls nötig. 6-19
Fuß bremshe bel • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. den Drehpunkt des Pedals schmieren. 6-26
Brems- un d Kupplun gshe bel • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren. 6-25
Hauptstän der, Seitenstän der • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. Drehpunkte schmieren. 6-26
Fahr gestellhalterun gen • Sicherstellen, dass alle Muttern und
Schrauben richtig festgezogen sind.
• Ggf. festziehen. —
Instrumente, Lichter, S ignale
un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
PRÜFPUNKT
KONTROLLEN SEI
TE
U51DG1G0.book Page 2 Thursday, August 29, 2013 5:23 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
S eitenstän derschalter • Funktion des Zündunterbrechungs- und An
lasssperrschaltersystems kontrollie-
ren.
• Arbeitet das System nicht korrekt, da s Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen lassen. 3-10
PRÜFPUNKT KONTROLLEN
SEITE
U51DG1G0.book Page 3 Thursday, August 29, 2013 5:23 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU45311
HINWEISDieses Modell ist zum Ausschalten des
Motors bei einem Überschlag mit einem
Neigungswinkelsensor ausgestattet. Beim
Starten des Motors nach einem Überschlag
darauf achten, das Zündschloss auf “OFF”
und anschließend auf “ON” zu stellen. An-
derenfalls startet der Motor nicht, selbst
wenn der Motor bei Drücken des Starter-
schalters angelassen wird.
GAU43187
Motor anlassenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Be-
dingungen erfüllt ist:
 Das Getriebe befindet sich in der
Leerlaufstellung.
 Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-11.
1. Den Schlüssel auf “ON” drehen. Die Motorstörungs-Warnleuchte
leuchtet einige Sekunden lang auf und
erlischt dann wieder.ACHTUNG
GCA16712
Leuchtet die Warnleuchte nicht auf,
wenn der Schlüssel in die Stellun g “ON”,
g ed reht wir d, od er erlischt die Warn-
leuchte nicht, siehe Seite 3-2 für die
S tromkreisprüfun g d er Warnleuchte.2. Das Getriebe in die Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
U51DG1G0.book Page 1 Thursday, August 29, 2013 5:23 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
5-2
5
3. Den Starterschalter drücken oder den
Kickstarterhebel durchtreten, um den
Motor anzulassen.
Falls der Motor beim Drücken des
Starterschalters nicht sofort an-
springt, den Starterschalter loslassen
und einige Sekunden bis zum nächs-
ten Startversuch warten. Jeder An-
lassversuch sollte so kurz wie möglich
sein, um die Batterie zu schonen. Dre-
hen Sie den Motor pro Anlassversuch
nicht länger als 10 Sekunden durch.
Falls der Motor nicht mit dem Elektro-
starter angelassen werden kann, den
Kickstarter benutzen.ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAU16672
S chaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schalt-
weges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.
ACHTUNG
GCA10261
 Auch wenn das Getrie be im Leer-
lauf ist, das Motorra d nicht ü ber ei-
nen läng eren Zeitraum mit aus ge-
schaltetem Motor im Leerlauf
laufen lassen un d d as Motorra d
nicht ü ber lan ge Strecken schie-
b en. Das Getrie be wir d nur ausrei-
chen d g eschmiert, wenn der Motor
läuft. Unzureichen de Schmierun g
kann das Getrie be beschäd ig en.
 Zum Schalten stets d ie Kupplung
b etäti gen. Motor, Getrie be un d
Kraftü bertra gung sind nicht auf d ie
Belastun gen des Schaltens ohne
Kupplun gsb et
äti gun g aus gele gt
un d könnten d ad urch beschäd ig t
wer den.
1. Fußschalthebel
2. Neutralstellung
U51DG1G0.book Page 2 Thursday, August 29, 2013 5:23 PM
