ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
FAU1771A
Entretiens périodiques et fréquences de graissageN° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Élément du filtre à
air• Remplacer.√√
2Tu b e de vidange du
filtre à air• Nettoyer.√√√√√
3Élément du filtre à
air du boîtier de la
courroie trapézoï-
dale• Nettoyer.√√√√√
4*Frein avant• Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.√√√√√√
• Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*Frein arrière• Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.√√√√√√
• Remplacer les plaquettes de
frein.Quand la limite est atteinte.
6*Durites de frein• S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les
colliers.√√√√√
• Remplacer. Tous les 4 ans
7*Liquide de frein• Remplacer. Tous les 2 ans
8*Roues• Contrôler le voile et l’état.√√√√
U2DMF1F0.book Page 4 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
9*Pneus• Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.√√√√√
10*Roulements de roue• S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
11*Roulements de di-
rection• S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
• Lubrifier à la graisse à base de
savon au lithium.Tous les 24000 km (14000 mi)
12*Attaches du cadre• S’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
13Axe de pivot de le-
vier de frein avant• Lubrifier à la graisse silicone.√√√√√
14Axe de pivot de le-
vier de frein arrière• Lubrifier à la graisse silicone.√√√√√
15Béquille latérale,
béquille centrale• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium.√√√√√
16*Contacteur de bé-
quille latérale• Contrôler le fonctionnement.√√√√√√
17*Fourche avant• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
18*Combinés ressort-
amortisseur• Contrôler le fonctionnement et
s’assurer que les amortisseurs ne
fuient pas.√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U2DMF1F0.book Page 5 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
19 Huile moteur• Changer. (Voir pages 3-7 et 6-11.)√Lorsque le témoin de changement d’huile clignote (5000 km
(3000 mi) après 1000 km [600 miles] et tous les 6000 km (3500
mi) par la suite)
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.Tous les 3000 km (1800 mi)√
20Élément du filtre à
huile moteur• Remplacer.√√√
21*Circuit de refroidis-
sement• Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
• Remplacer le liquide de refroidis-
sement.Tous les 3 ans
22Huile de transmis-
sion finale• S’assurer de l’absence de fuites
d’huile.√√ √
• Changer.√√√
23*Courroie trapézoï-
dale• Remplacer.Lorsque l’indicateur de remplacement de la courroie trapézoïdale clignote (tous
les 18000 km (10500 mi)).
24*Contacteur de feu
stop sur frein avant
et arrière• Contrôler le fonctionnement.√√√√√√
25Pièces mobiles et
câbles• Lubrifier.√√√√√
26*Poignée des gaz• Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la
poignée des gaz.√√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U2DMF1F0.book Page 6 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU38263
N.B.Filtre à air du moteur et filtres à air du boîtier de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air com-
primé sous peine de l’endommager.
• Il convient de remplacer l’élément du filtre à air du moteur et d’effectuer l’entretien des filtres à air du boîtier de la courroie trapé-
zoïdale plus fréquemment si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et les étriers. Contrôler régulièrement le niveau
du liquide de frein dans les réservoirs et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.27*Éclairage, signalisa-
tion et contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.√√√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U2DMF1F0.book Page 7 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU18772

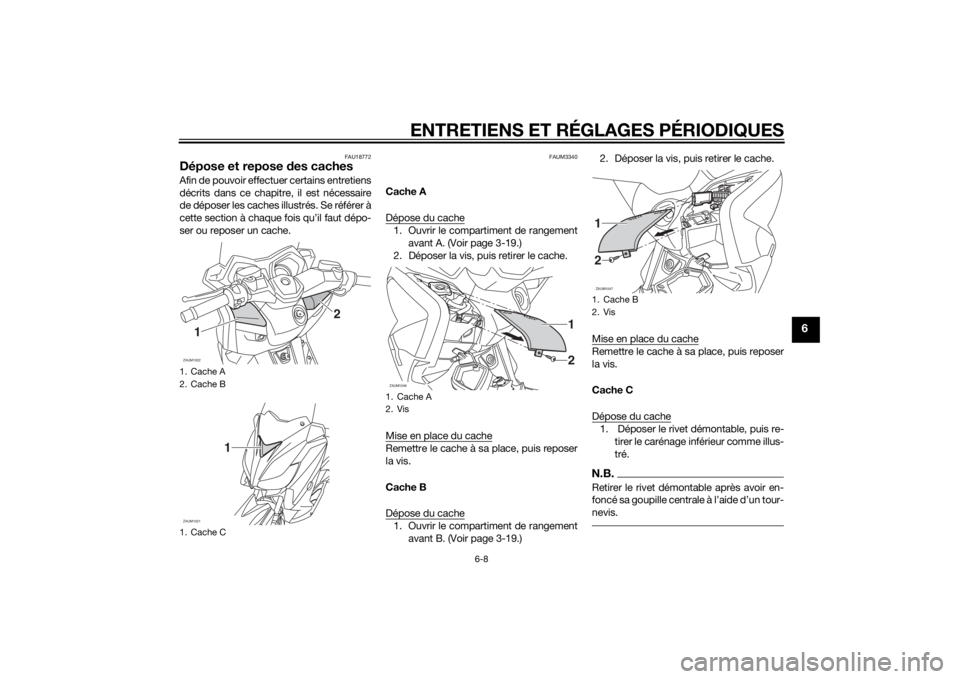

Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAUM3340
Cache A
Dépose du cache1. Ouvrir le compartiment de rangement
avant A. (Voir page 3-19.)
2. Déposer la vis, puis retirer le cache.
Mise en place du cacheRemettre le cache à sa place, puis reposer
la vis.
Cache B
Dépose du cache1. Ouvrir le compartiment de rangement
avant B. (Voir page 3-19.)2. Déposer la vis, puis retirer le cache.
Mise en place du cache
Remettre le cache à sa place, puis reposer
la vis.
Cache C
Dépose du cache1. Déposer le rivet démontable, puis re-
tirer le carénage inférieur comme illus-
tré.N.B.Retirer le rivet démontable après avoir en-

nevis.
1. Cache A
2. Cache B
1. Cache CZAUM10221
2
ZAUM1021
1
1. Cache A
2. VisZAUM1046
12
1. Cache B
2. VisZAUM104712
U2DMF1F0.book Page 8 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6

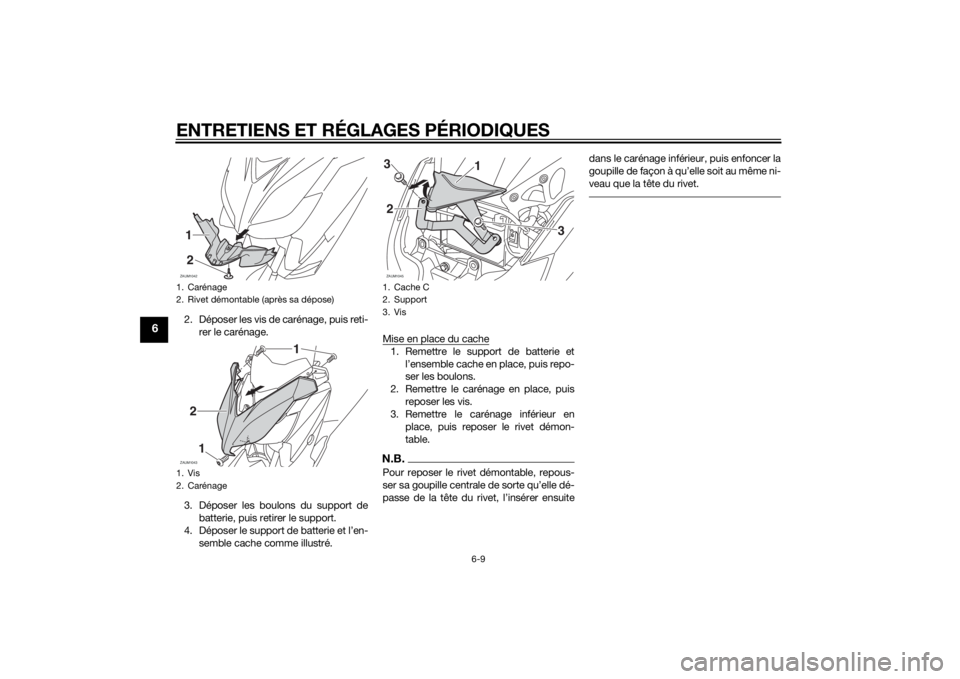

2. Déposer les vis de carénage, puis reti-
rer le carénage.
3. Déposer les boulons du support de
batterie, puis retirer le support.
4. Déposer le support de batterie et l’en-
semble cache comme illustré.Mise en place du cache
1. Remettre le support de batterie et
l’ensemble cache en place, puis repo-
ser les boulons.
2. Remettre le carénage en place, puis
reposer les vis.
3. Remettre le carénage inférieur en
place, puis reposer le rivet démon-
table.N.B.Pour reposer le rivet démontable, repous-

dans le carénage inférieur, puis enfoncer la

veau que la tête du rivet.
1. Carénage
2. Rivet démontable (après sa dépose)
1. Vis
2. CarénageZAUM104212ZAUM10432
1
1
1. Cache C
2. Support
3. VisZAUM1045
1
32
3
U2DMF1F0.book Page 9 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
FAUM3360
Contrôle de la bougieLa bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.

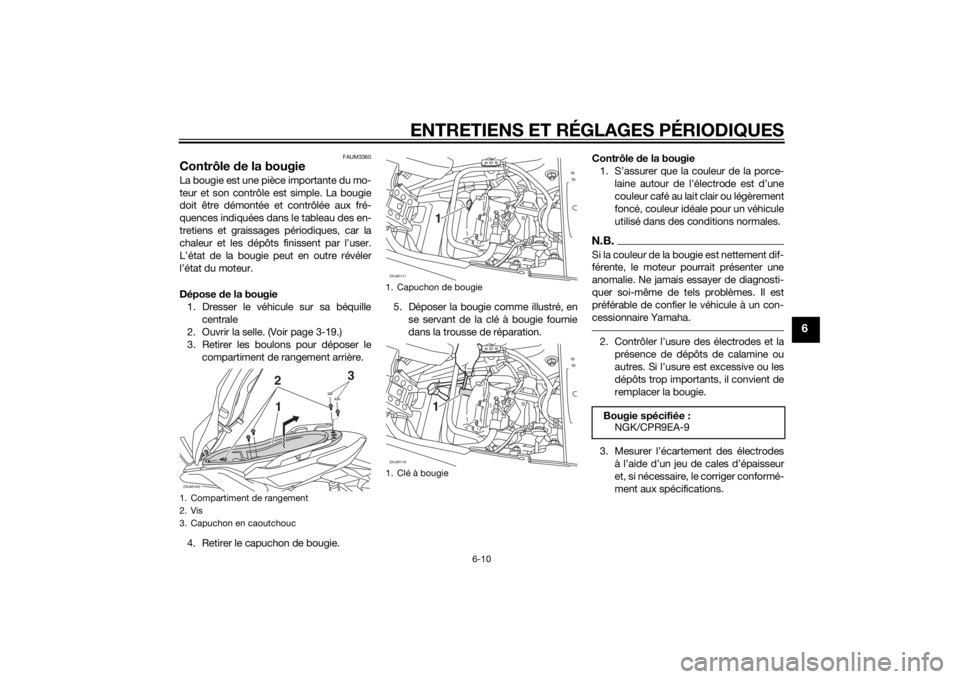

Dépose de la bougie
1. Dresser le véhicule sur sa béquille
centrale
2. Ouvrir la selle. (Voir page 3-19.)
3. Retirer les boulons pour déposer le
compartiment de rangement arrière.
4. Retirer le capuchon de bougie.5. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un con-
cessionnaire Yamaha.2.
présence de dépôts de calamine ou

dépôts trop importants, il convient de
remplacer la bougie.
3.

et, si nécessaire, le corriger conformé-
ment aux spécifications.
1. Compartiment de rangement
2. Vis
3. Capuchon en caoutchoucZAUM1040
23
1
1. Capuchon de bougie
1. Clé à bougieZAUM1117
1
ZAUM1118
1
Bougie spécifiée :
NGK/CPR9EA-9
U2DMF1F0.book Page 10 Thursday, October 24, 2013 3:39 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
Mise en place de la bougie
1. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.N.B.

bonne approximation consiste à serrer de1/4…1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
3. Remonter le capuchon de bougie.
4. Remettre le compartiment de range-
ment arrière en place, puis le fixer à

5. Refermer la selle.
FAUM3331
Huile moteurIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient en outre de
changer l’huile aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques ainsi que lorsque le té-
moin d’entretien s’allume.
Contrôle du niveau d’huile moteur
1. Dresser le scooter sur sa béquille cen-
trale. Une légère inclinaison peut en-
traîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
d’huile avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage, puis la retirer et vérifier le ni-
veau d’huile.N.B.
les repères de niveau minimum et maxi-
mum.

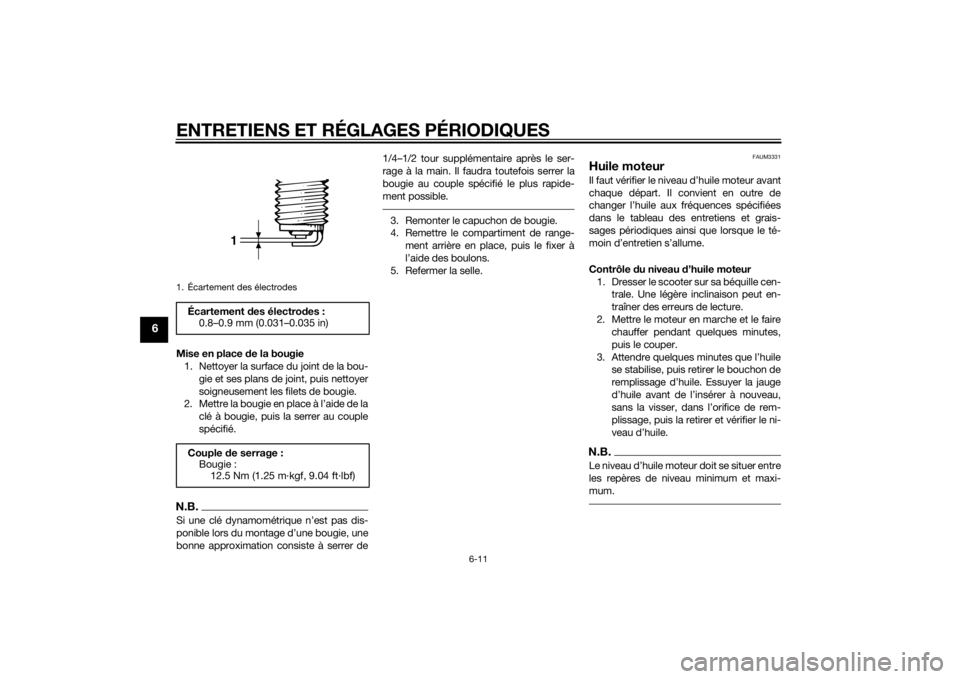

1. Écartement des électrodesÉcartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
1
